Beschreibung

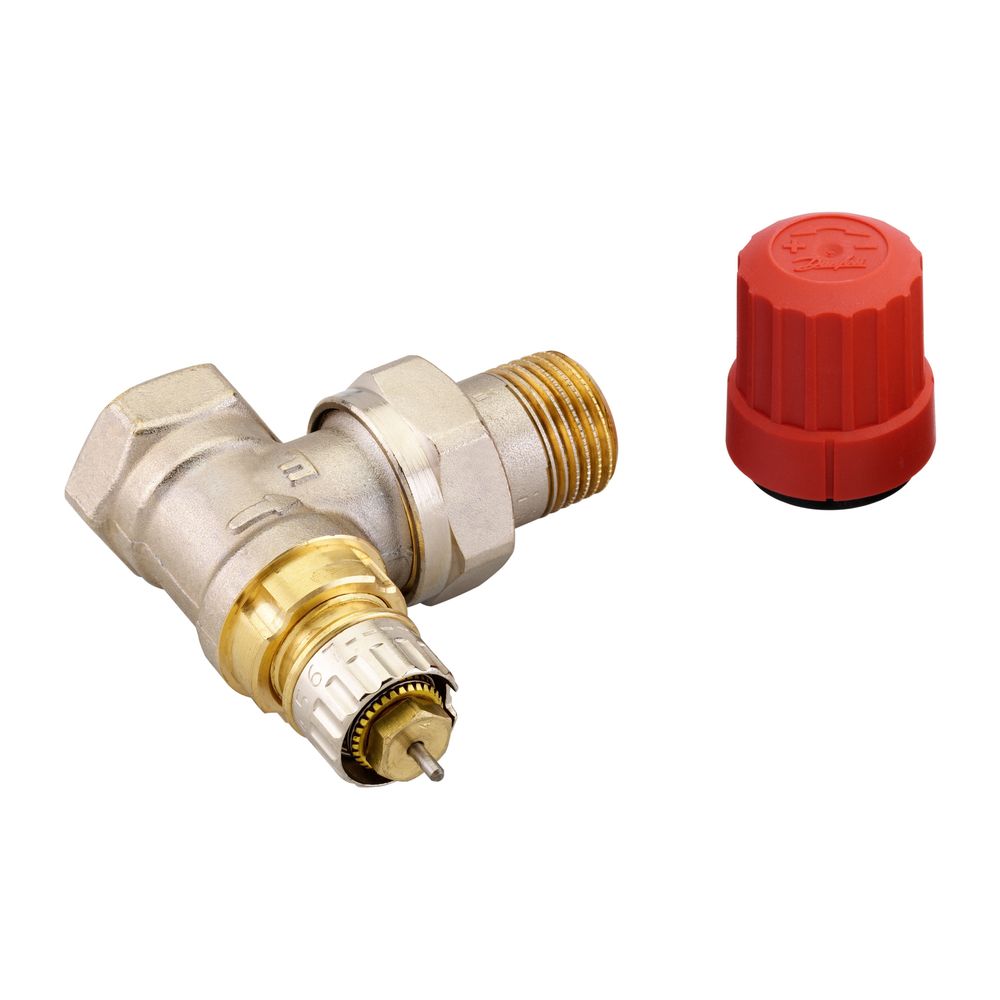

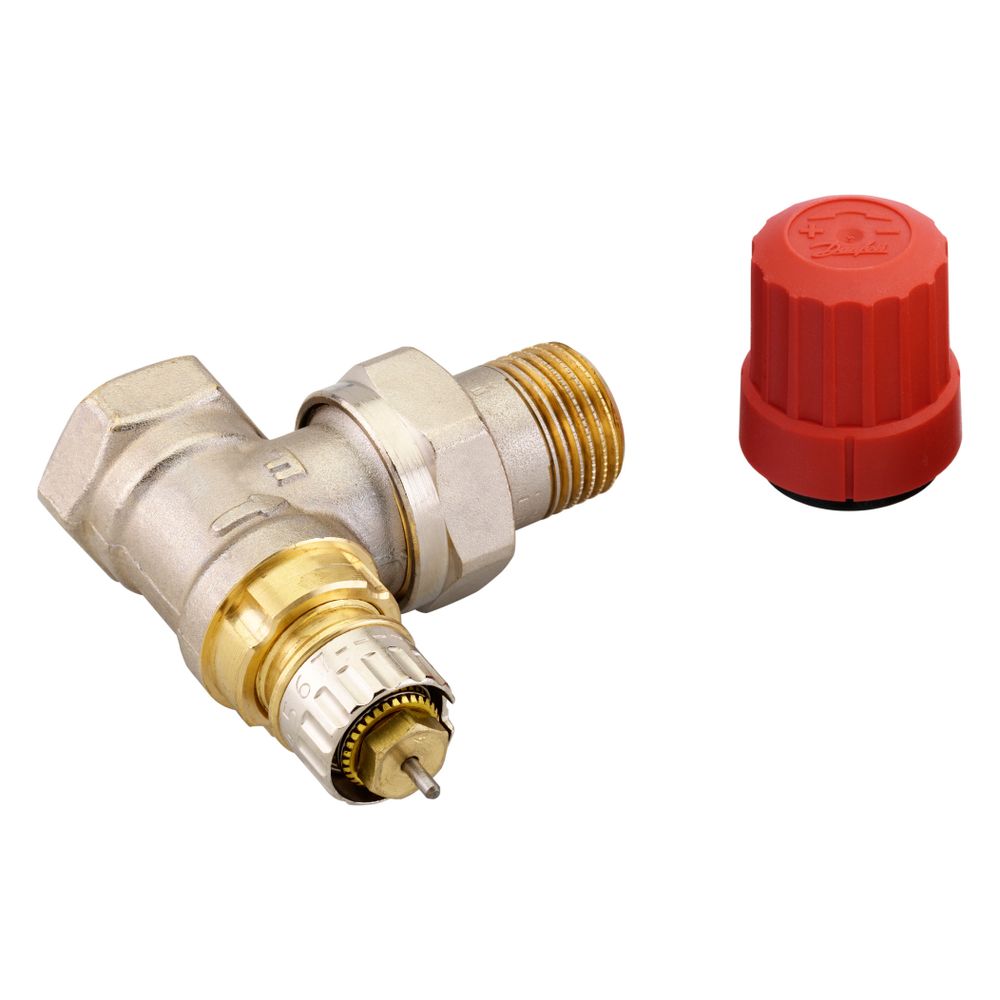

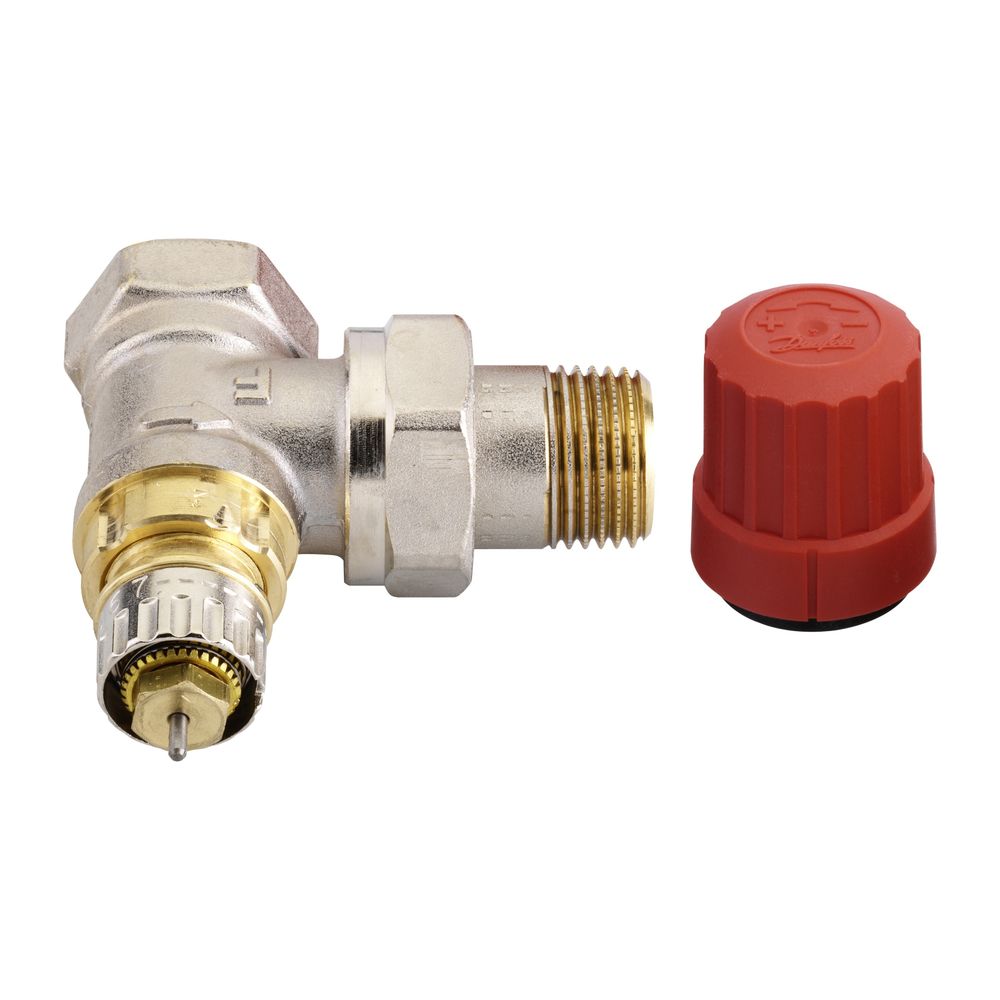

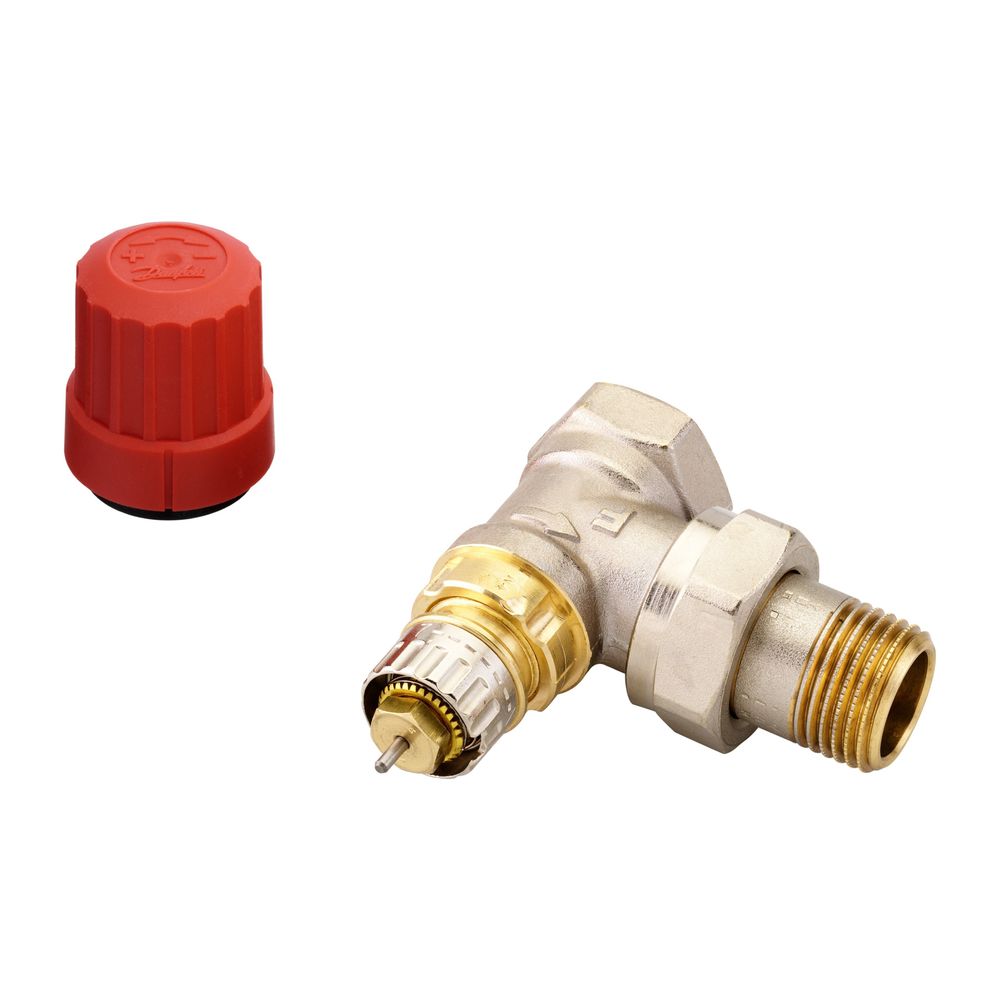

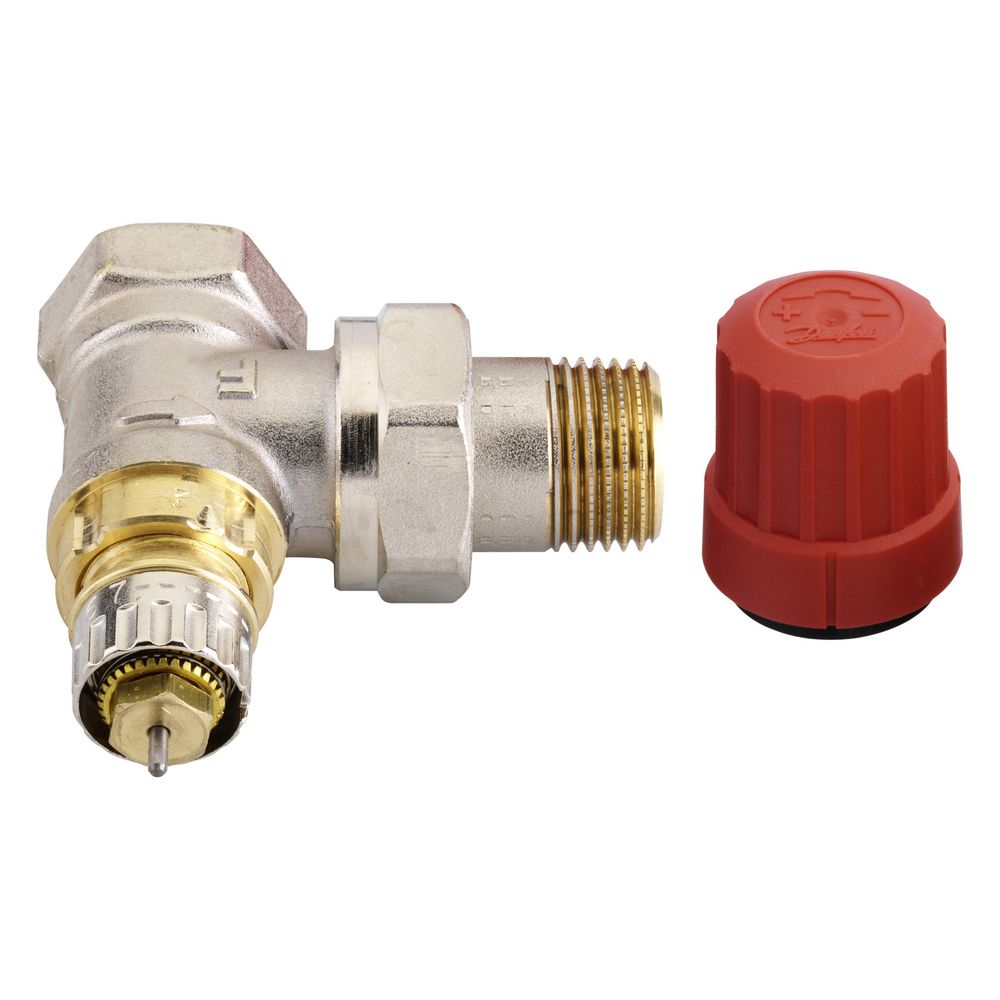

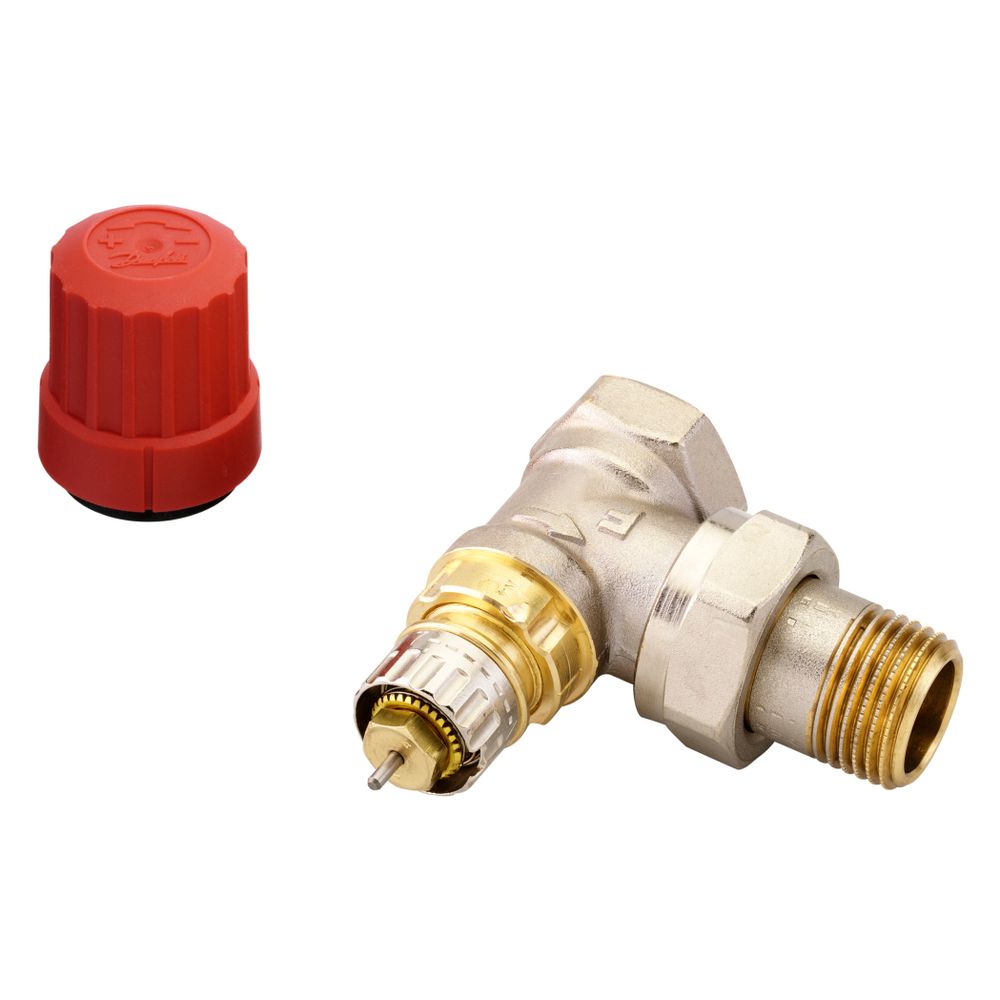

Danfoss Ventilgehäuse RA-N, DN 15, R 1/2", Eckausführung, vernickelt, 013G0013
Der Danfoss RA-N 15 Ventilgehäuse R 1/2 ist ein voreinstellbares Heizkörperventilgehäuse in Eckbauform mit kurzer Bauhöhe. Es wurde speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen entwickelt und verfügt über ein vernickeltes Messinggehäuse. Dieses Ventilgehäuse ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben und erfüllt die Anforderungen der Euronorm EN 215.
Welche Kompatibilität bietet das Danfoss RA-N 15 Ventilgehäuse?
Das RA-N 15 Ventilgehäuse ist für den Einsatz mit Danfoss Fühlerelementen der Serien RA 2000, RA PLUS und RAW ausgelegt. Darüber hinaus lässt es sich mit den Designfühlern RAX aus der X-tra Collection sowie thermischen Stellantrieben TWA kombinieren. Die verchromte Ausführung RA-NCX in DN 15 ist ebenfalls mit den Designfühlern RAX kompatibel.
Wie ist das Danfoss RA-N 15 Ventilgehäuse konstruiert und welche Funktionen bietet es?
Das Ventilgehäuse ist in einer rechtwinkligen Eckform mit kurzer Baulänge gefertigt und besteht aus robustem Messing mit vernickeltem Oberflächenschutz. Es verfügt über eine Voreinstellung ohne Schlagdämpfer und eine optische Einstellkontrolle, die die Inbetriebnahme und Wartung erleichtert. Der Thermostatanschluss ist als Klick 22 ausgeführt. Die O-Ring Stopfbuchse des Ventils kann bei Bedarf unter Anlagendruck ausgewechselt werden. Die Bedienung erfolgt thermostatisch mit einem weißen Knopf.
Welche Normen und Richtlinien erfüllt das Danfoss RA-N 15 Ventilgehäuse?
In Kombination mit Danfoss Fühlerelementen der Serien RA 2000 und RAW entspricht das Ventilgehäuse den Anforderungen der Euronorm EN 215. Es ist zudem für Planungen nach DIN V 4701/10 und im AP-Bereich kleiner oder gleich 1K gemäß der Energieeinsparverordnung (EnEV) geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
- Bauform: Eck, kurze Bauhöhe
- Nennweite: DN 15 (1/2 Zoll)
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz: vernickelt
- Bauhöhe: 37 mm
- Max. Differenzdruck: 0,6 bar
- kv-Wert: 0,04 - 0,73 m³/h
- Kvs-Wert: 0,9
- Thermostatanschluss: Klick 22
- Geeignet für: Zweirohrsysteme
Das Danfoss RA-N 15 Ventilgehäuse bietet eine präzise und zuverlässige Lösung für die Heizungsregelung in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner voreinstellbaren Funktion, der kurzen Bauform und der Kompatibilität mit verschiedenen Danfoss Fühlerelementen ermöglicht es eine effiziente und komfortable Wärmeversorgung. Der kv-Wert von 0,04 - 0,73 m³/h und ein maximaler Differenzdruck von 0,6 bar unterstreichen seine Leistungsfähigkeit.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 013G0013 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G0013 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 37 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 13 - 206 |
| Durchsatzkapazität (min 15 kPa) | 15 - 349 |
| EAN-13 | 5702420011646 |
| Farbe des Knopfes | weiß |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,232 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| KV-2-Wert | 0,73 |
| KV-Wert | 0,04 - 0,51 |
| Kvs-Wert | 0,9 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | ja |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
