Beschreibung

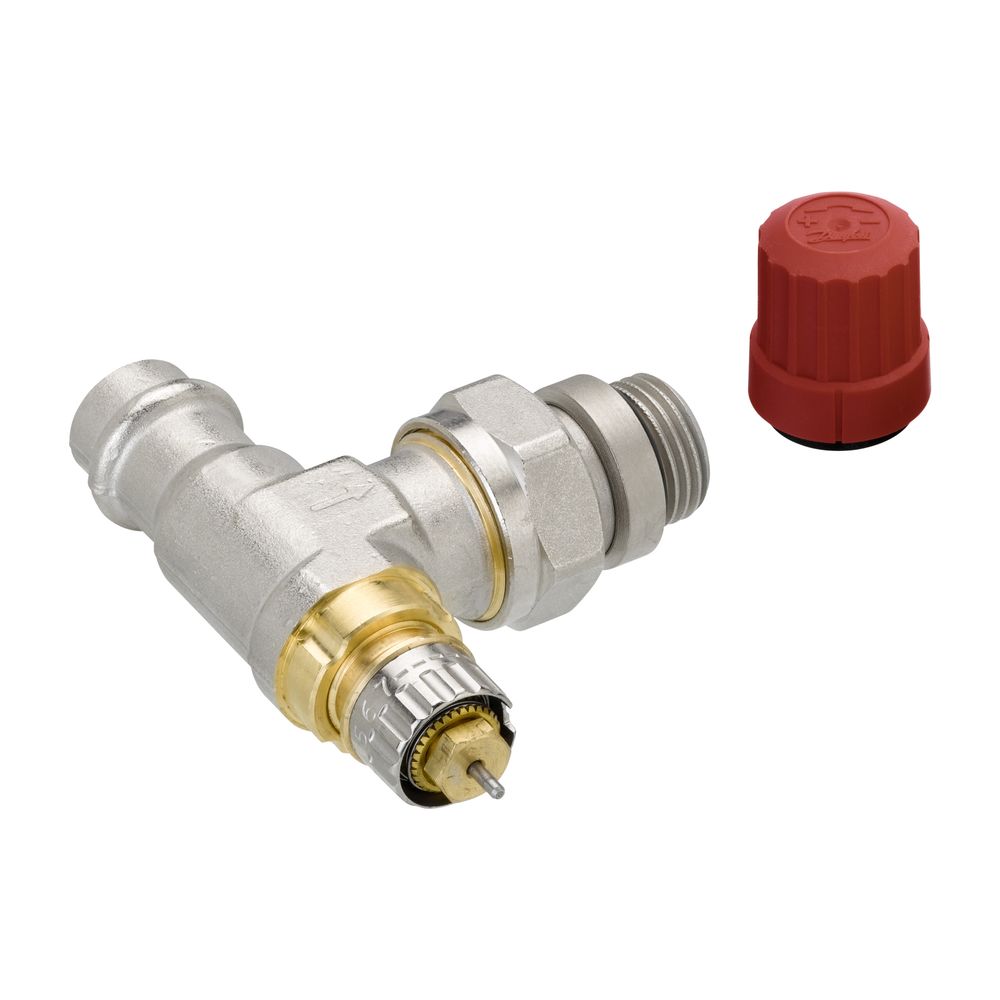

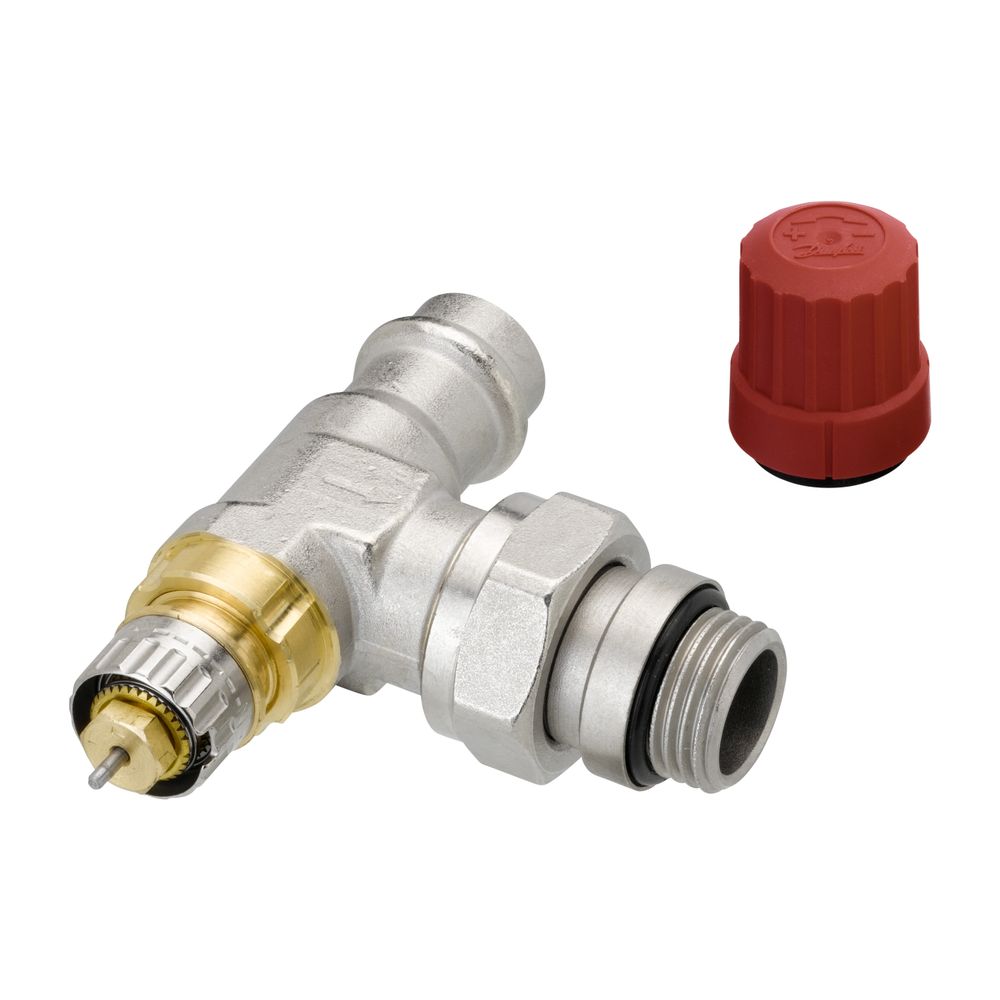

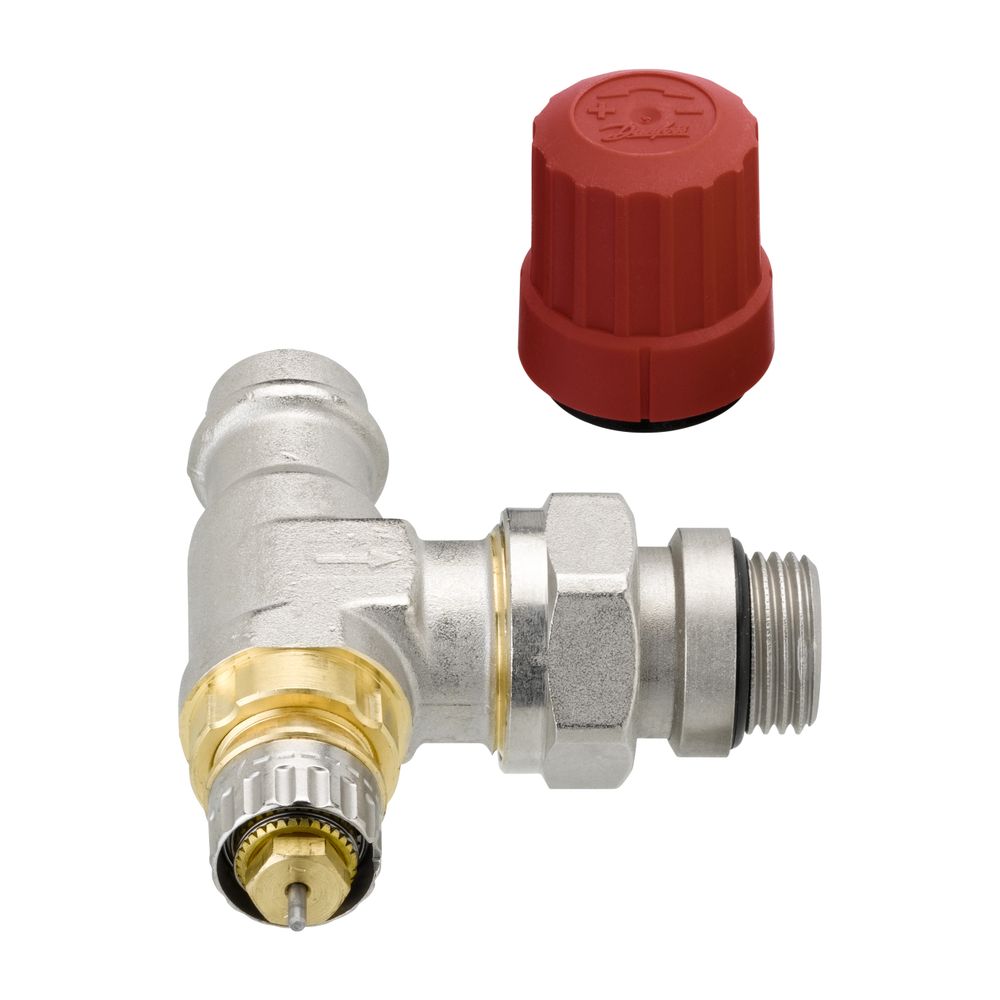

Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2", Eckausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2" in Eckausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert. Es verfügt über einen selbstdichtenden Press-T-Anschluss, der eine schnelle und sichere rohrseitige Verbindung mit Edelstahl-, Kupfer- und C-Stahlrohren ermöglicht. Die heizkörperseitige Anbindung wird durch selbstdichtende Nippel erleichtert, was die Montage vereinfacht.
Wie ist das Ventilgehäuse konstruiert und welche Materialien werden verwendet?
Das Ventilgehäuse besteht aus entzinkungsbeständigem Messing (MS 58) und ist matt vernickelt, was einen effektiven Oberflächenschutz bietet. Die Bauhöhe beträgt 38 mm, und das Gehäuse ist rechtwinklig ausgeführt. Es ist mit einer O-Ring-Stopfbuchse ausgestattet, die unter Anlagendruck ausgetauscht werden kann, ohne dass die Anlage entleert werden muss. Eine rote Bauschutzkappe schützt die voreinstellbare Stellschraube.
Für welche Systeme und Fühlerelemente ist das Ventilgehäuse geeignet?
Das Ventilgehäuse RA-N 15 Pressfit ist für Zweirohrsysteme ausgelegt und nicht für Einrohrsysteme geeignet. Es ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, RAW, living eco®, living connect® sowie den Designfühlern RAX. Die Kombination erfüllt die Anforderungen der Euronorm EN 215 und ist für Planungen nach DIN V 4701/10, PAS 1027, DIN V 18599-5 sowie für einen Differenzdruckbereich von kleiner oder gleich 1 K (EnEV) geeignet.
Welche technischen Leistungsmerkmale bietet das Ventilgehäuse RA-N 15 Pressfit?
Das Ventilgehäuse verfügt über eine voreinstellbare Durchflussregelung mit einem Einstellbereich von 0,04 bis 0,73 m³/h. Der Kvs-Wert beträgt 0,9 m³/h, während der Kv-2-Wert bei 0,09 m³/h liegt. Die maximale Betriebsdruckfestigkeit beträgt 10 bar, der maximale Differenzdruck 0,6 bar. Die maximale Vorlauftemperatur liegt bei 120 °C. Die Anbindung erfolgt über einen Press-T-Anschluss mit einem Thermostatanschluss der Größe Klick 22.
Welche Montagevorteile bietet das Ventilgehäuse RA-N 15 Pressfit?
Die rohrseitige Verbindung kann mit handelsüblichen Presswerkzeugen schnell und sicher hergestellt werden. Die selbstdichtenden Nippel erleichtern die heizkörperseitige Montage. Zudem ist das Ventilgehäuse vorab einstellbar und verfügt über eine optische Einstellkontrolle zur präzisen Durchflussregelung.
Wie sollte das Heizwasser beschaffen sein, um die Lebensdauer des Ventilgehäuses zu unterstützen?
Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Dies trägt zur Langlebigkeit und Funktionstüchtigkeit des Ventilgehäuses bei.
Technische Daten
- Anschlussgröße: R 1/2" Eck Pressfit
- Bauhöhe: 38 mm
- Werkstoff Gehäuse: Messing MS 58
- Oberfläche: matt vernickelt
- Kvs-Wert: 0,9 m³/h
- Kv-2-Wert: 0,09 m³/h
- Einstellbereich Durchfluss: 0,04-0,73 m³/h
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Thermostatanschluss: Klick 22
- Systemtyp: Zweirohrsystem
Das Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2" bietet eine zuverlässige und flexible Lösung für die Regelung von Heizkörpern in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der einfachen Montage durch Pressverbindung und der präzisen Voreinstellung unterstützt es eine effiziente und sichere Heizungsregelung.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-N |
| Hersteller-Artikelnummer | 013G3237 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G3237 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 38 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 0,9 |
| Durchsatzkapazität (min 15 kPa) | 0,9 |
| EAN-13 | 5702420091709 |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,285 kg |
| KV-2-Wert | 0,09 |
| Kvs-Wert | 0,9 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
