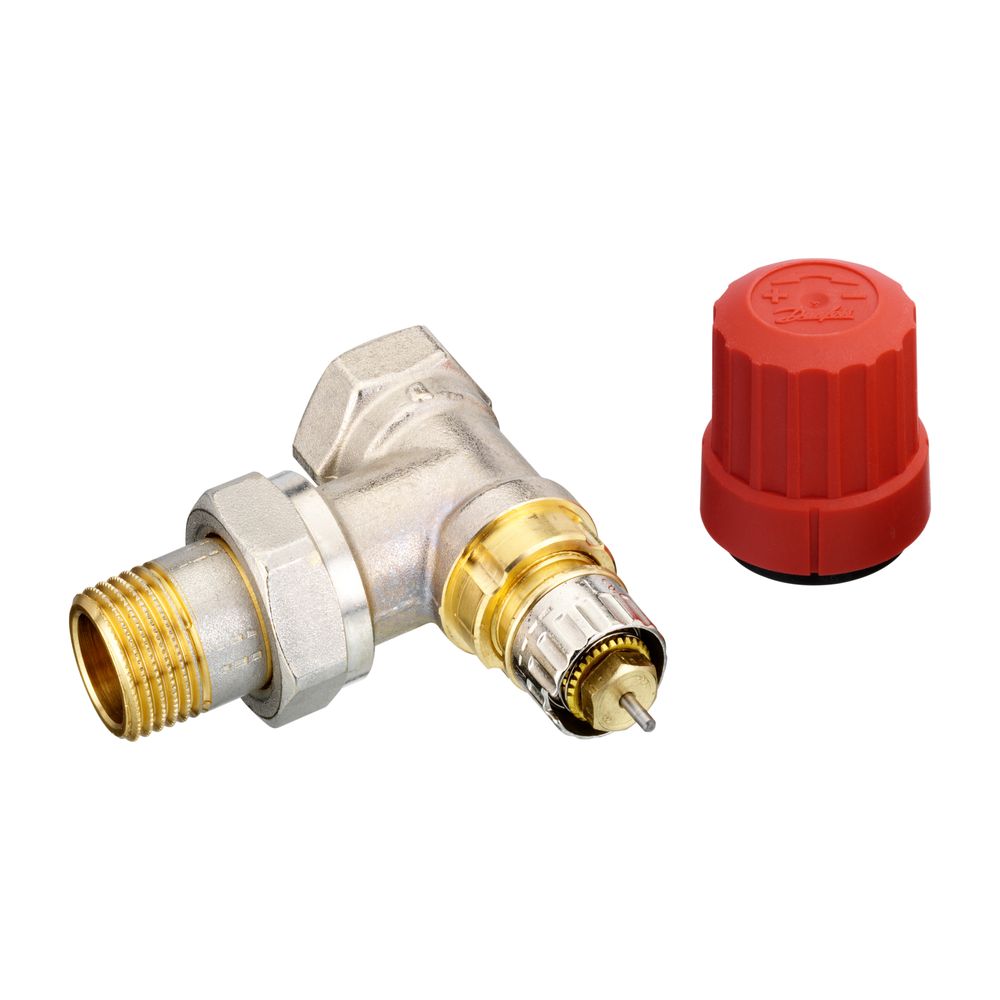

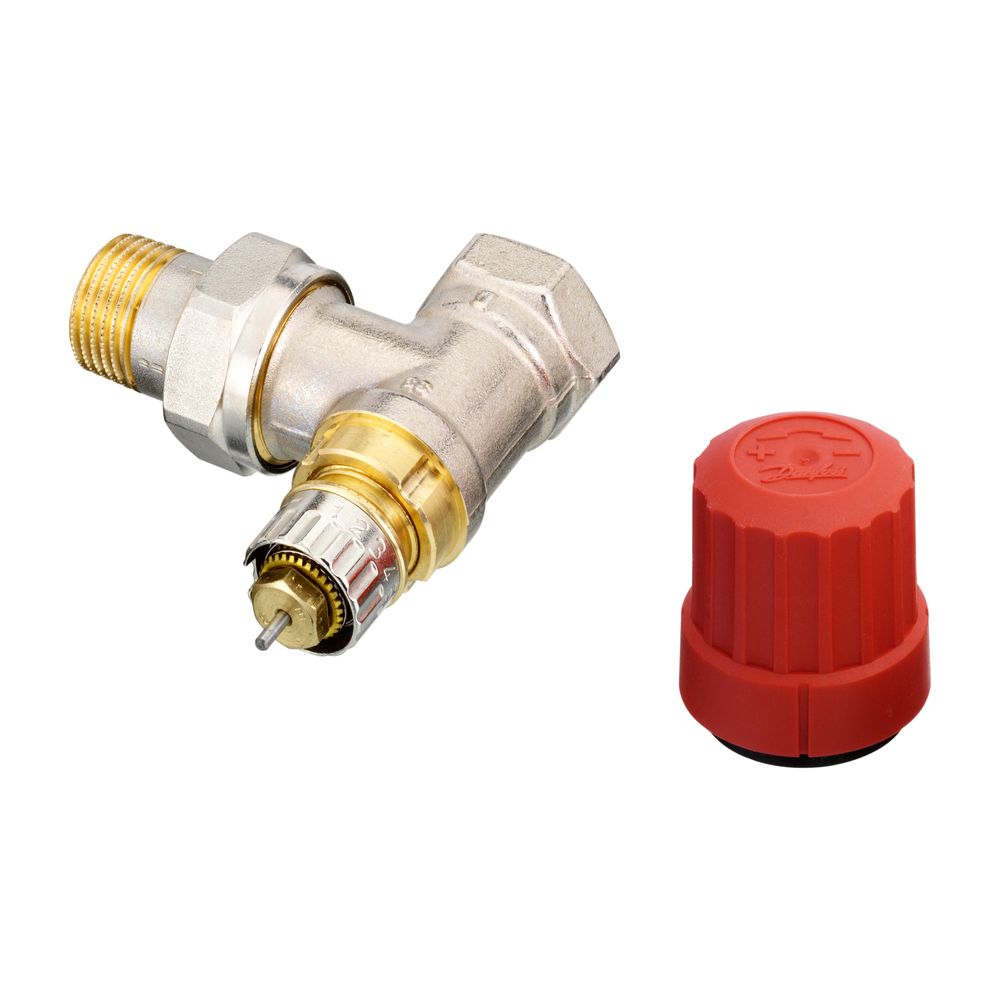

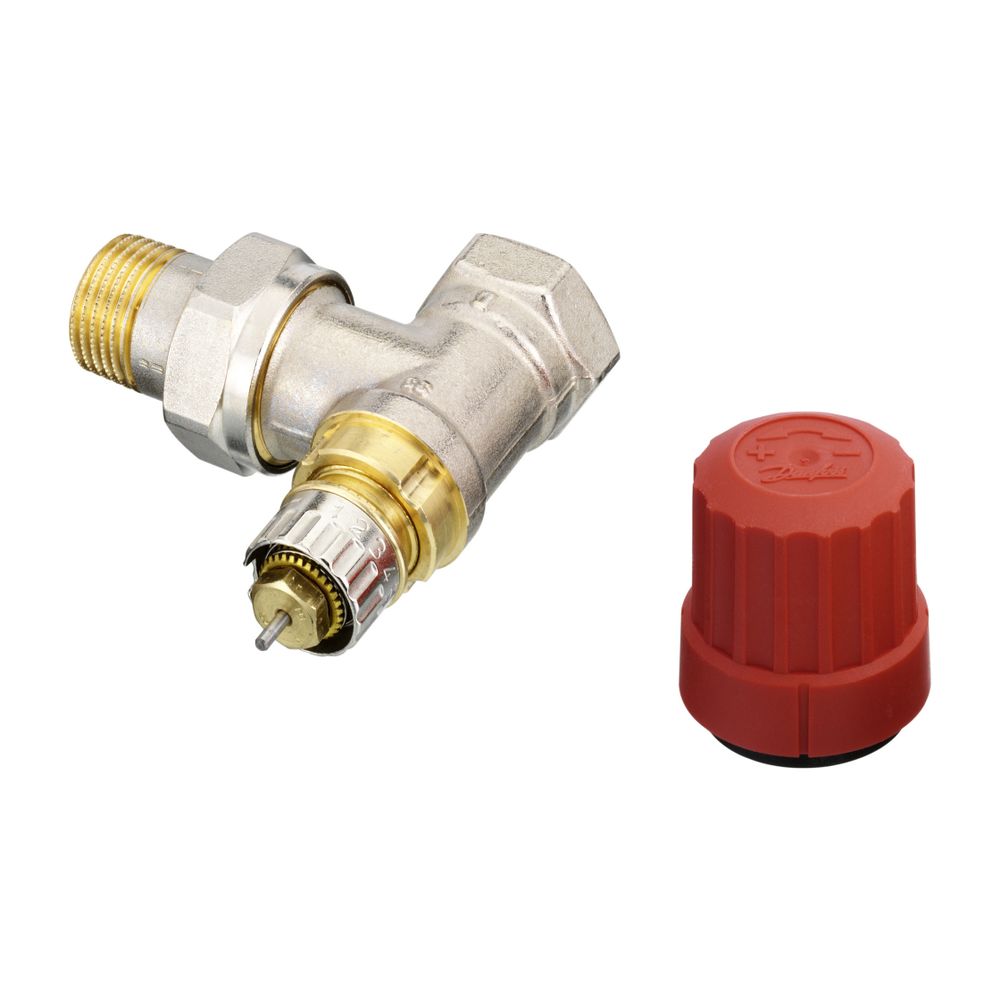

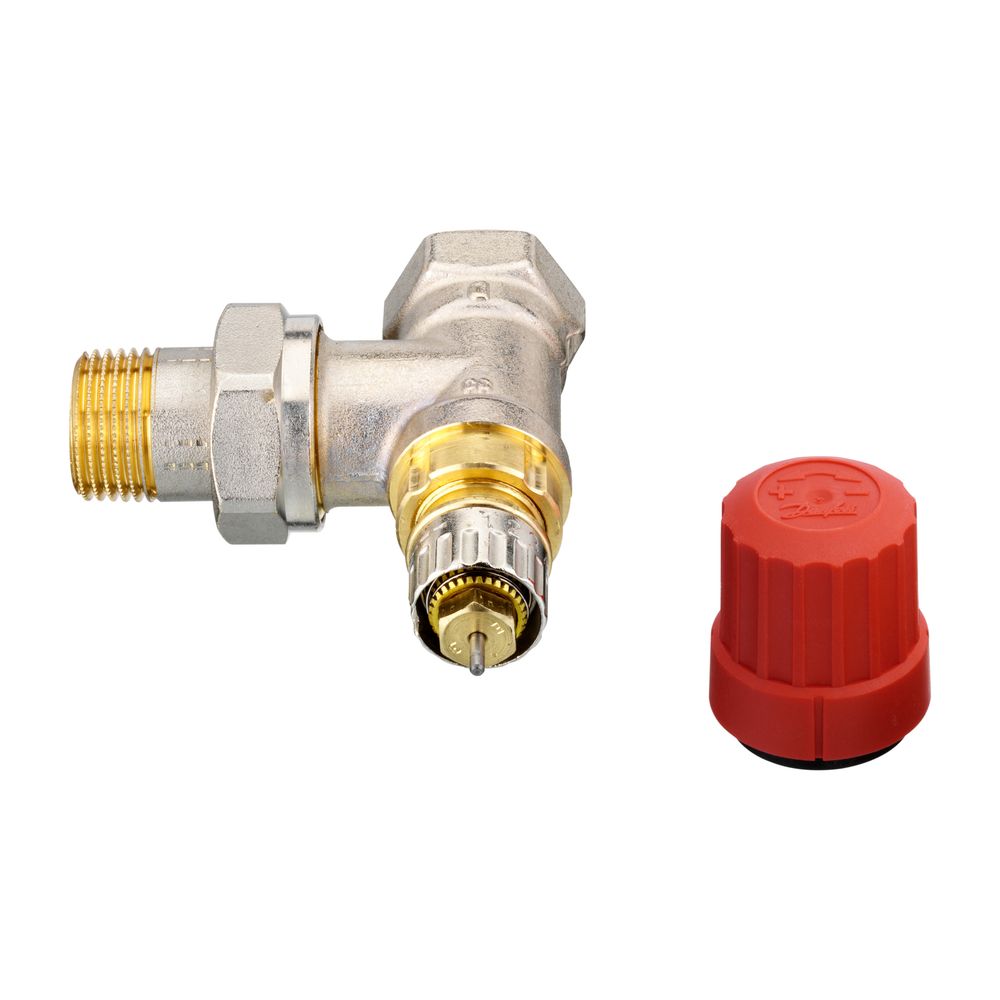

Danfoss Ventilgehäuse RA-N 15 R 1/2", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 R 1/2" in Eckausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es eignet sich für Heizkörperanschlüsse mit 1/2 Zoll (DN 15) und ermöglicht eine präzise Durchflussregelung mit einem Kvs-Wert von 0,04 bis 0,90 m³/h. Die Kombination mit Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX und thermischen Stellantrieben TWA ist möglich, was eine flexible und normgerechte Heizungsregelung unterstützt.

Für welche Anwendungen ist das Ventilgehäuse RA-N 15 geeignet?

Das Ventilgehäuse RA-N 15 ist für den Einsatz in Zweirohrsystemen ausgelegt und erfüllt die Anforderungen der Euronorm EN 215 in Verbindung mit Danfoss RA 2000 und RAW Fühlern. Es ist geeignet für Planungen nach DIN V 4701/10 und für einen Differenzdruckbereich (AP-Bereich) von kleiner oder gleich 1 K gemäß EnEV. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgetauscht werden, was Wartungsarbeiten erleichtert. Die Verwendung sollte in Verbindung mit Heizwasser erfolgen, das den Vorgaben der VDI Richtlinie 2035 entspricht, um Steinbildung und Korrosion zu vermeiden.

Wie ist das Ventilgehäuse konstruiert und welche Materialien werden verwendet?

Das Gehäuse besteht aus Messing MS 58 und ist matt vernickelt, was einen Oberflächenschutz gegen Korrosion bietet. Die Bauhöhe beträgt 47 mm, und das Ventilgehäuse ist rechtwinklig ausgeführt. Es verfügt über eine Bauschutzkappe mit roter Stellschraube zur Voreinstellung, die ohne Schlagdämpfer erfolgt. Die Bedienung erfolgt thermostatisch mit einem weißen Knopf, der einen Thermostatanschluss vom Typ Klick 22 besitzt. Das Ventilgehäuse ist als Schlussstück mit Innengewinde ausgeführt.

Welche technischen Leistungsdaten sind relevant?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt zwischen 0,04 und 0,90 m³/h, während der Kv-Wert bei einem Differenzdruckbereich von 1/2 K mit RA-Fühler zwischen 0,43 und 0,73 m³/h liegt. Die Durchsatzkapazität beträgt bei einem Mindestdruck von 10 kPa zwischen 13 und 206, bei 15 kPa zwischen 15 und 349 (Einheit nicht spezifiziert).

Technische Daten

• Typ: RA-N 15
• Anschlussgröße: R 1/2 (DN 15)
• Ausführung: Eck, Schlussstück/Innengewinde
• Oberfläche: matt vernickelt
• Werkstoff Gehäuse: Messing MS 58
• Kvs-Wert mit Stellantrieb: 0,04 - 0,90 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C

Das Danfoss Ventilgehäuse RA-N 15 bietet eine robuste und voreinstellbare Lösung für Zweirohr-Heizsysteme. Mit einem Gehäuse aus Messing MS 58, einer matt vernickelten Oberfläche und einer maximalen Vorlauftemperatur von 120 °C stellt es eine langlebige und effiziente Komponente dar, die eine präzise Heizungsregelung ermöglicht.
