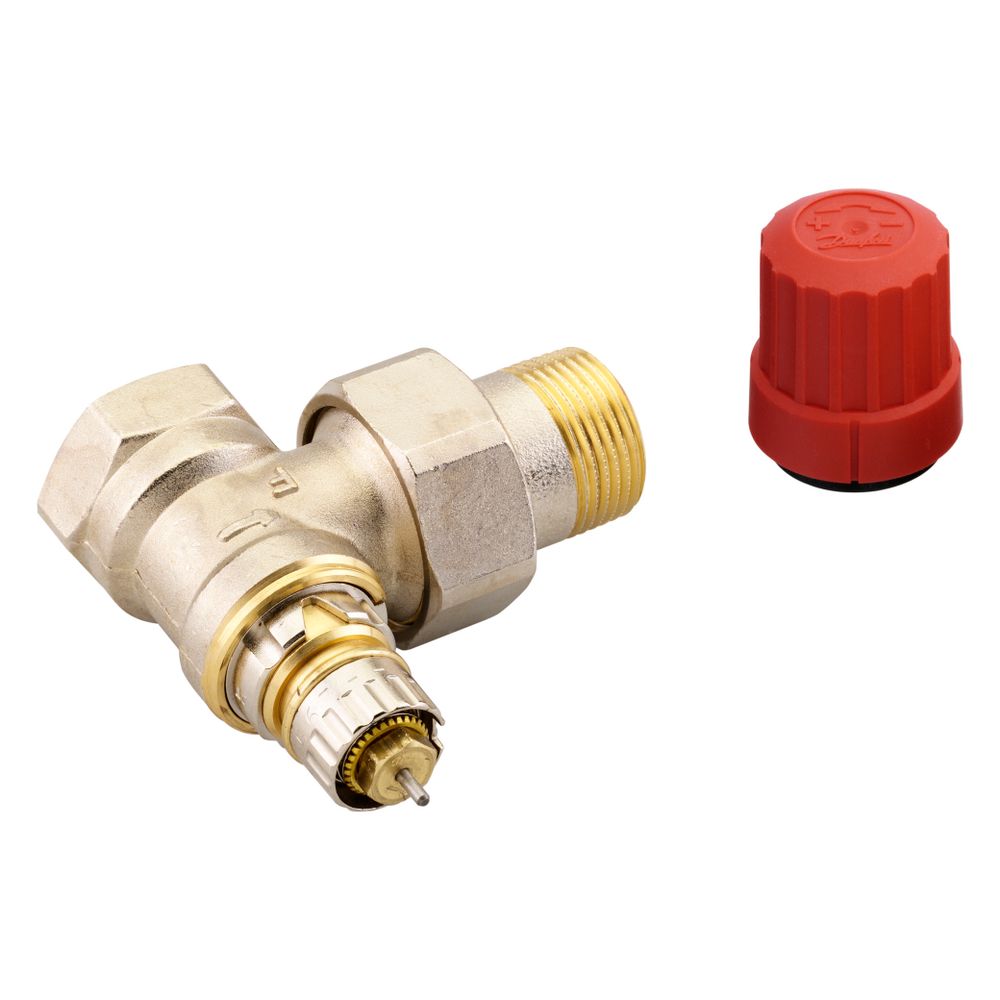

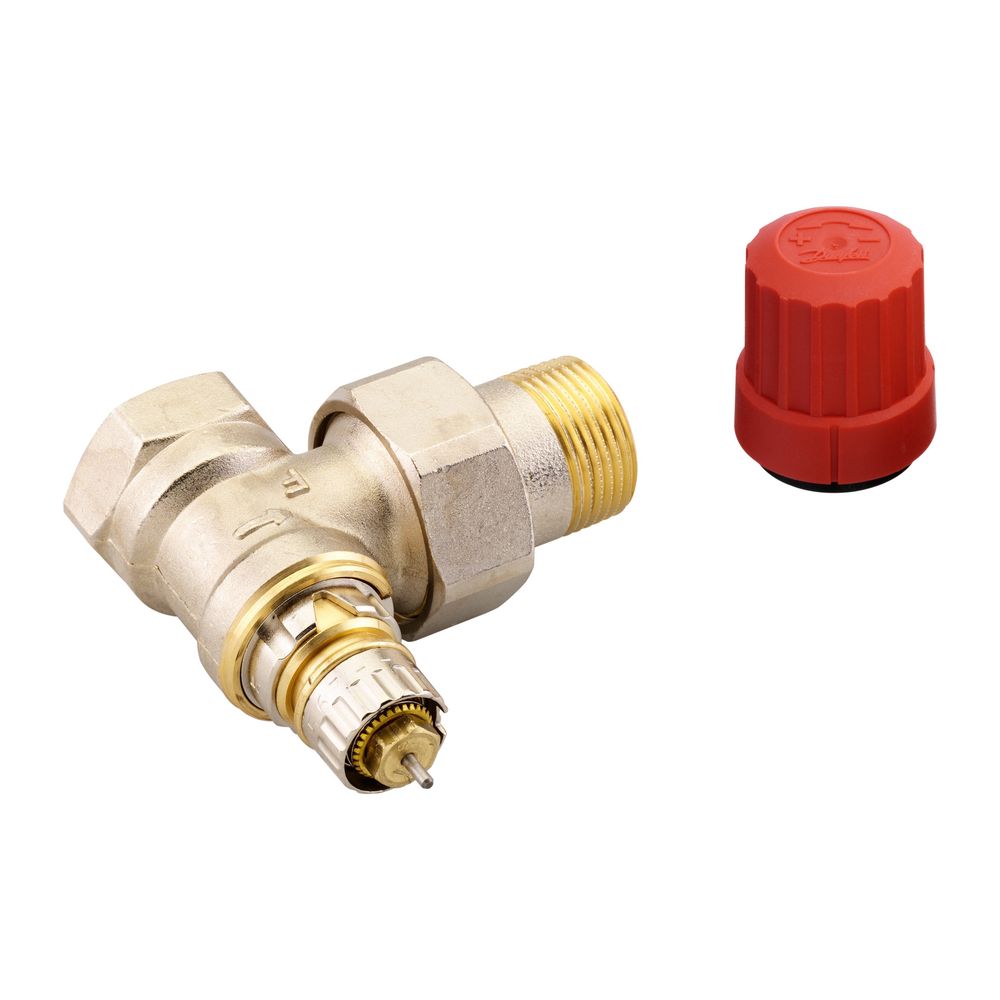

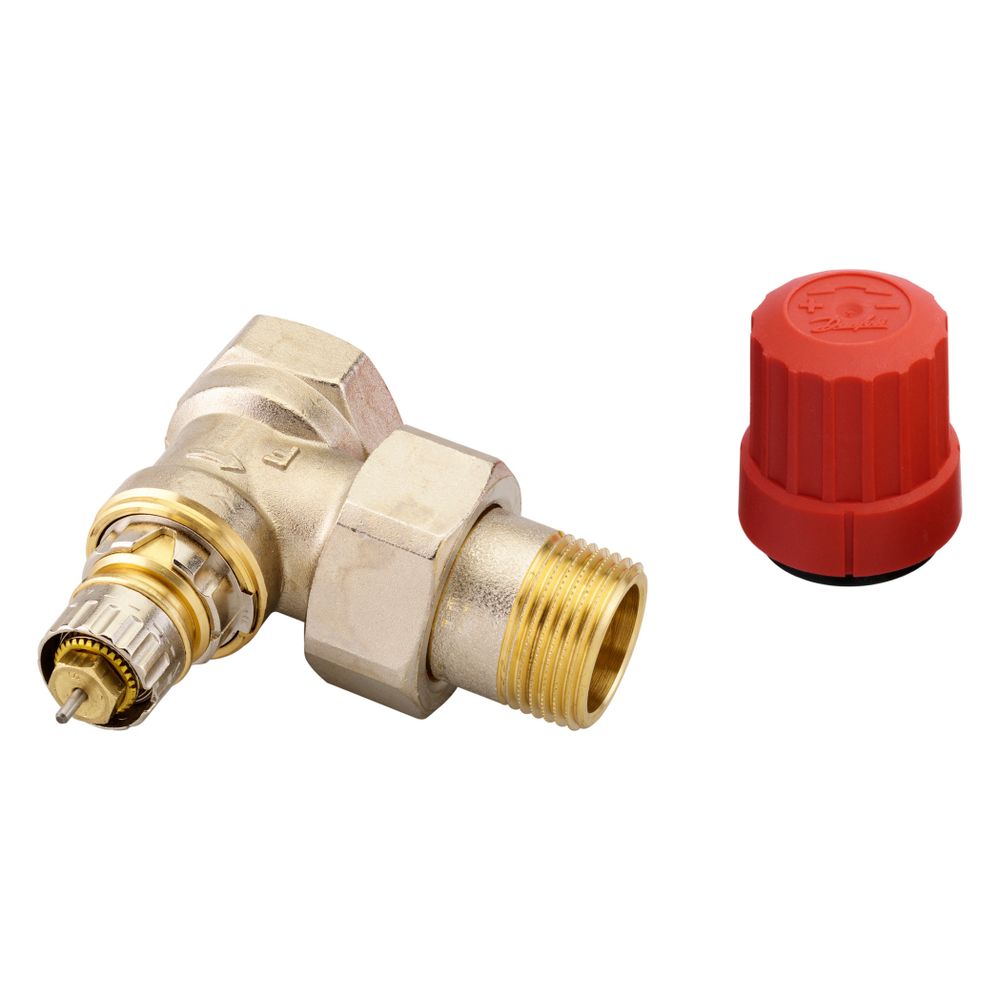

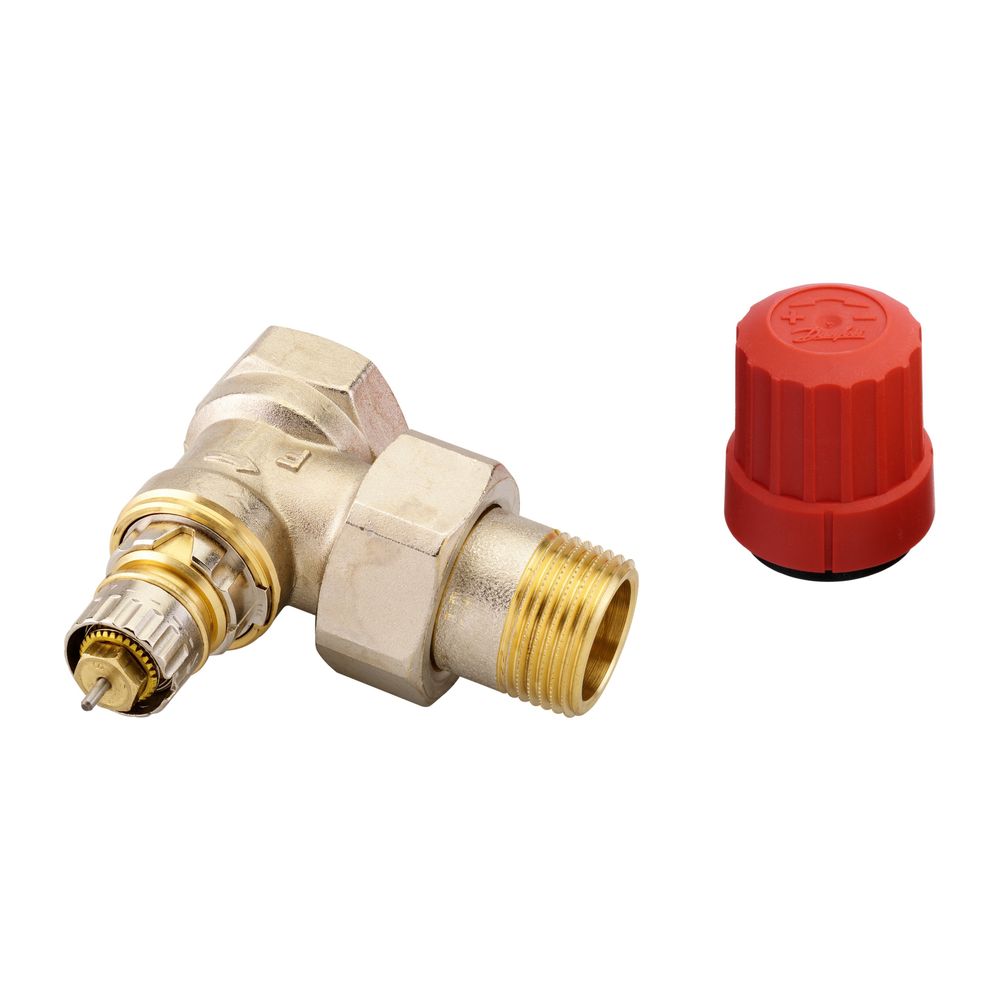

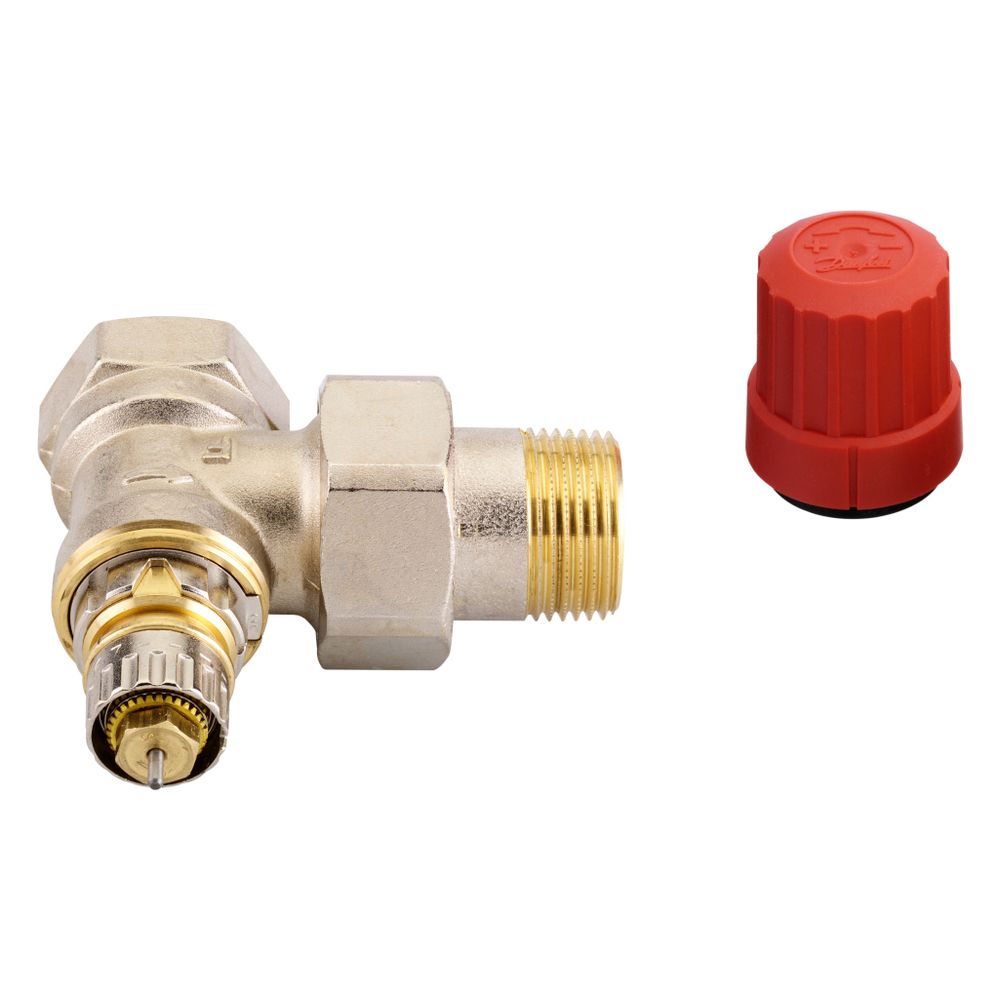

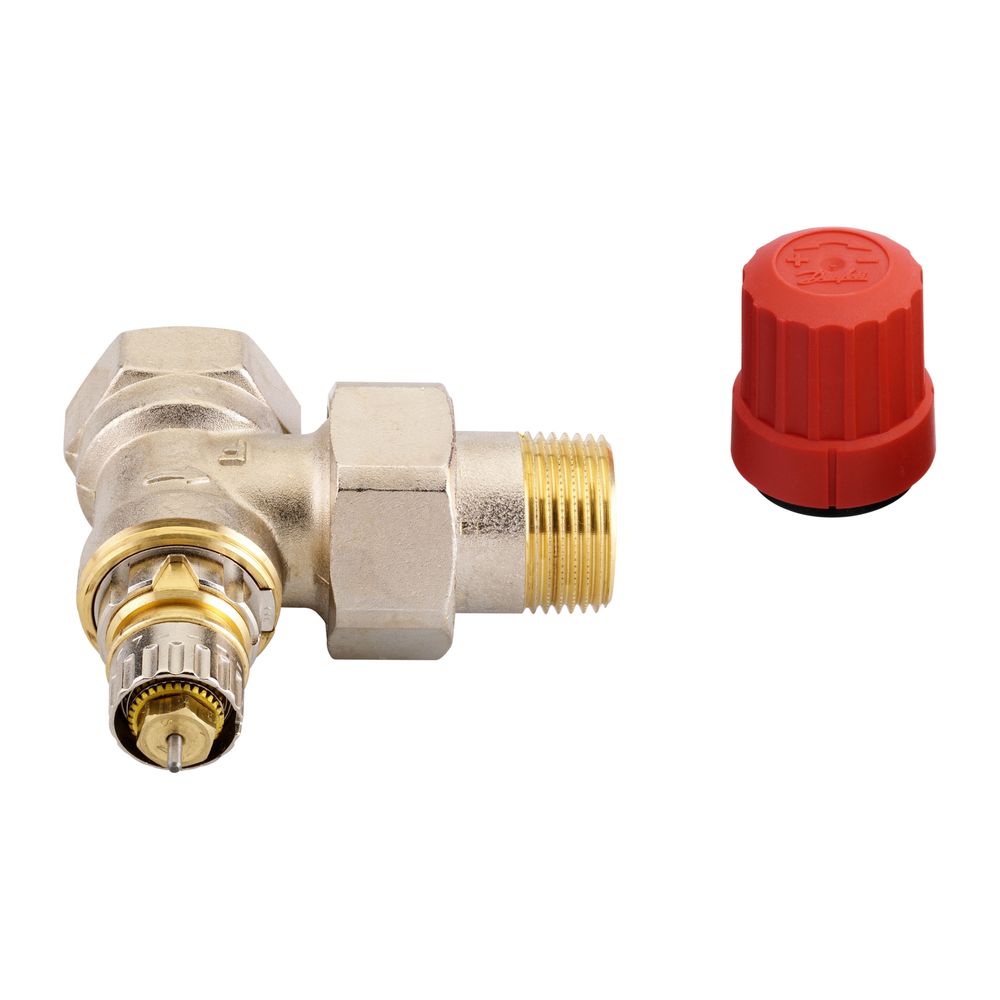

Danfoss Ventilgehäuse RA-N, DN 20, Rp 3/4", Eckausführung, vernickelt, 013G0015

Das Danfoss RA-N 20 Ventilgehäuse R 3/4, Eck, kurze Bauform, Herz ist ein voreinstellbares Eckventil, speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert. Es ermöglicht eine präzise Heizungsregelung und ist für Heizkörper mit einem Anschluss von R 3/4 geeignet. Die vernickelte Ausführung des Messinggehäuses in kurzer Bauform stellt eine hohe Beständigkeit und einfache Installation sicher.

Wie erfolgt die Voreinstellung und Regelung?

Das RA-N 20 Ventilgehäuse verfügt über eine Voreinstellung mittels Kulisse und bietet eine optische Einstellkontrolle. Diese Funktion ermöglicht eine exakte Anpassung an die jeweiligen Systemanforderungen. In Kombination mit Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW oder den Designfühlern RAX sowie thermischen Stellantrieben TWA lässt sich eine effiziente und bedarfsgerechte Temperaturregelung realisieren. Die thermostatische Vorbereitung des Ventils unterstützt eine komfortable Bedienung.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Danfoss RA-N 20 ist aus vernickeltem Messing MS 58 gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Eine besondere Konstruktionseigenschaft ist die O-Ring-Stopfbuchse, die bei Bedarf ohne eine Entleerung der Anlage ausgewechselt werden kann. Die kurze Bauform des Ventilgehäuses erleichtert die Installation auch bei beengten Platzverhältnissen. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Welche Kompatibilität und Normen erfüllt das Ventilgehäuse?

Das Danfoss RA-N 20 Ventilgehäuse ist speziell für Zweirohr-Pumpenwarmwasseranlagen ausgelegt. In Verbindung mit Danfoss RA 2000 und RAW Fühlern erfüllt es die Anforderungen der Euronorm EN 215. Zudem ist es für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet, wenn es mit den entsprechenden Danfoss Fühlerelementen kombiniert wird. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Nennweite: DN 20
• Anschluss: Rp 3/4
• Druckstufe: PN 10
• max. Differenzdruck: 0,6 bar
• max. Medientemperatur: 120 °C
• kv-Wert: 0,1 - 1,04 m³/h
• Kvs-Wert: 1,4
• Oberflächenschutz: vernickelt
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: ja

Das Danfoss RA-N 20 Ventilgehäuse bietet eine zuverlässige und präzise Lösung für die Heizungsregelung in Zweirohrsystemen. Mit seiner voreinstellbaren Funktion, der robusten Messing-Konstruktion und der Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Anlagendruck, stellt es eine langlebige Komponente dar. Die Kompatibilität mit verschiedenen Danfoss Fühlerelementen und die Einhaltung relevanter Normen wie EN 215 unterstreichen die hohe Qualität und Funktionalität dieses Eckventils mit einem kv-Wert von 0,1 bis 1,04 m³/h.

Lieferumfang

• 1x Danfoss RA-N 20 Ventilgehäuse
• 1x Staubkappe
