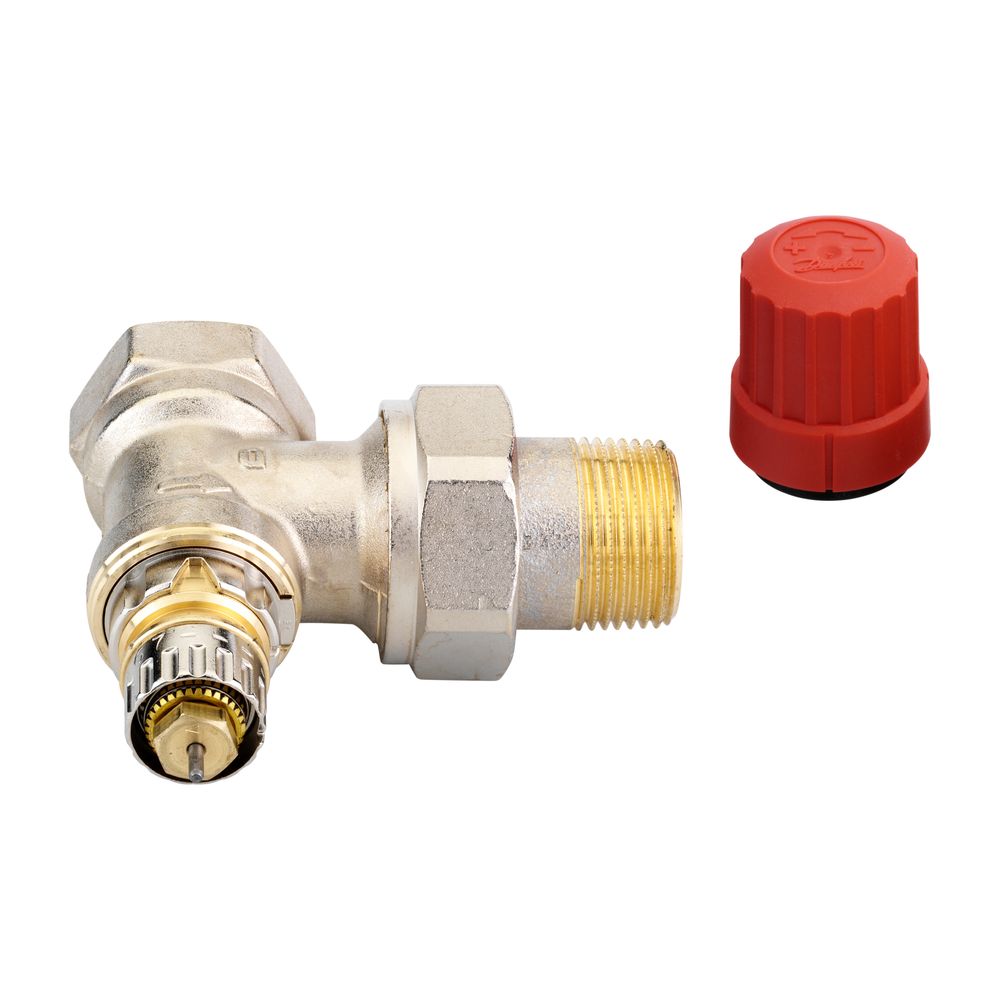

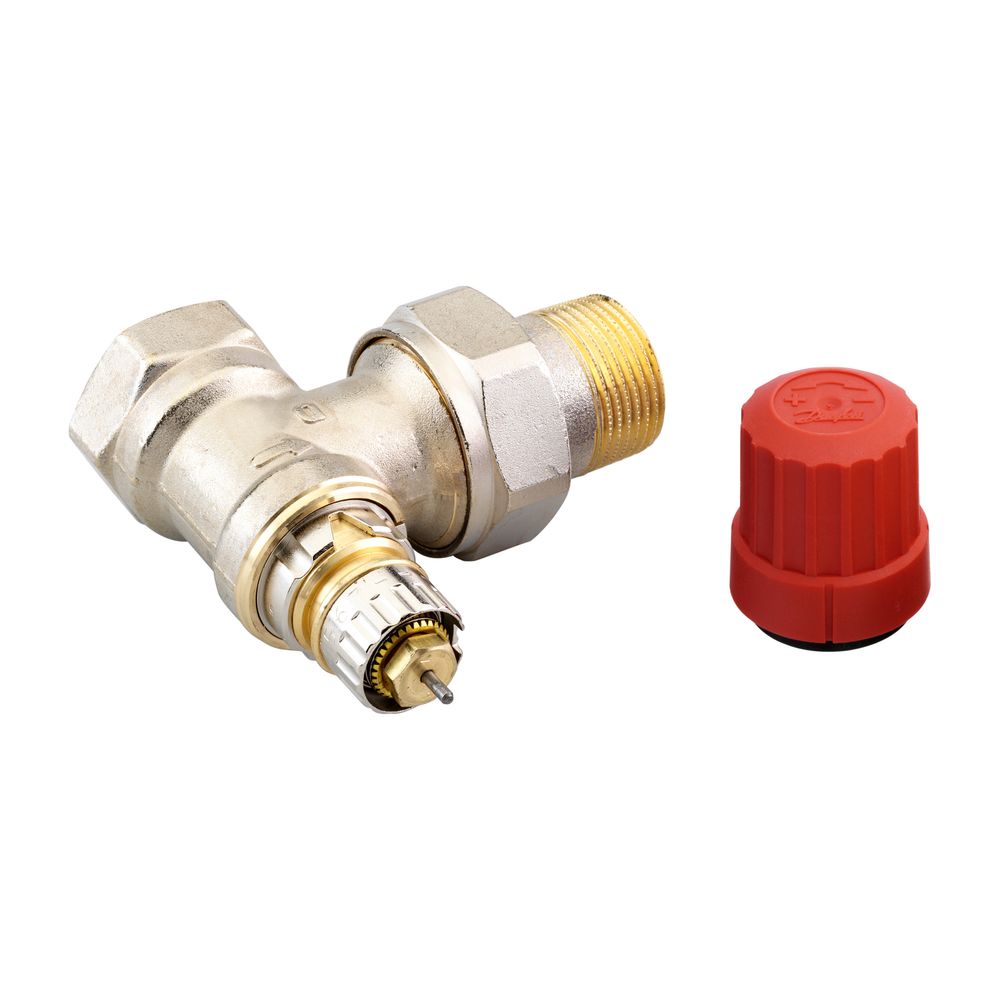

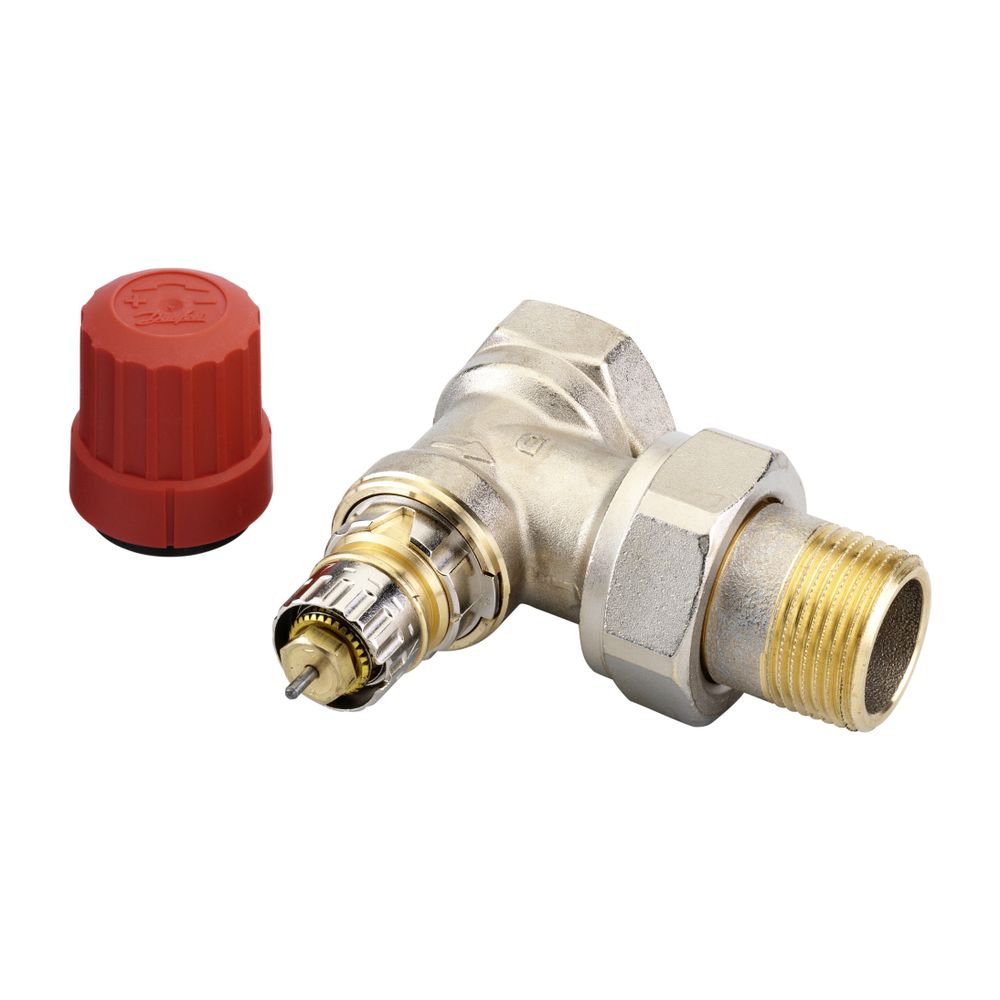

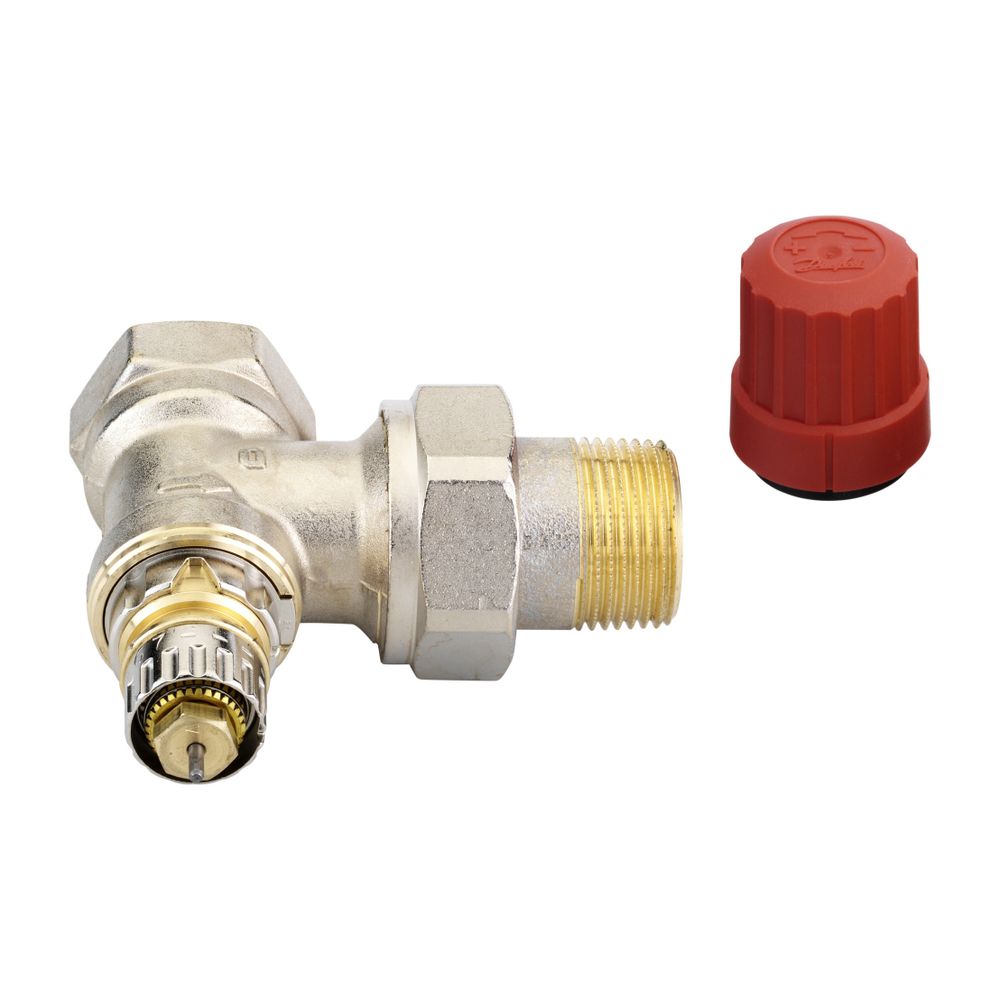

Danfoss Ventilgehäuse RA-N, DN 20, R 3/4", Eckausführung, matt vernickelt, 013G0035

Das Danfoss Ventilgehäuse RA-N 20 R 3/4" in Eckausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Heizkörperventil, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Mit seinem robusten Messinggehäuse bietet es eine zuverlässige Lösung für die präzise Temperaturregelung.

Welche Funktionen bietet das Danfoss Ventilgehäuse RA-N 20?

Das Ventilgehäuse RA-N 20 ermöglicht eine präzise Voreinstellung mittels Kulisse und bietet eine optische Einstellkontrolle. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Die O-Ring-Stopfbuchse des Ventils kann bei Bedarf ohne Anlagenentleerung unter Betriebsdruck ausgewechselt werden, was die Wartung vereinfacht. Eine Bauschutzkappe mit roter Stellschraube schützt das Ventil während der Bauphase.

Für welche Systeme ist das Ventilgehäuse geeignet?

Das Danfoss Ventilgehäuse RA-N 20 ist optimal für Zweirohr-Pumpenwarmwasseranlagen ausgelegt. Es ist kompatibel mit einer Vielzahl von Danfoss Fühlerelementen, darunter RA 2000, RA PLUS und RAW, sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA. In Kombination mit Danfoss Fühlerelementen entsprechen die technischen Daten den Anforderungen der Euronorm EN 215 und sind für Planungen nach DIN V 4701/10 sowie für den AP-Bereich kleiner oder gleich 1K (EnEV) geeignet. Für eine lange Lebensdauer des Systems wird empfohlen, die Zusammensetzung des Heizwassers gemäß der VDI Richtlinie 2035 zu beachten, um Steinbildung und Korrosion vorzubeugen.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse besteht aus hochwertigem Messing MS 58 und ist vernickelt. Es verfügt über einen Heizkörperanschluss der Größe R 3/4 Zoll (20) in Eckform und einen Thermostatanschluss vom Typ Klick 22. Die maximale Vorlauftemperatur beträgt 120 °C, der maximale Betriebsdruck 10 bar und der maximale Differenzdruck 0,6 bar. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,10 bis 1,40 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,59/1,04 m³/h.

Technische Daten

• Typ: RA-N 20
• Anschlussgröße Heizkörper: R 3/4 Zoll (20)
• Ausführung: Eckausführung
• Oberfläche: vernickelt
• Werkstoff Gehäuse: Messing MS 58
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,10-1,40 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,59/1,04 m³/h
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-N 20 ist eine robuste und flexible Lösung für die Heizungsinstallation. Es überzeugt durch seine Voreinstellbarkeit, die einfache Wartung der O-Ring-Stopfbuchse und die Kompatibilität mit verschiedenen Danfoss Fühlerelementen. Mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C ist dieses Ventilgehäuse für anspruchsvolle Zweirohr-Pumpenwarmwasseranlagen bestens geeignet.
