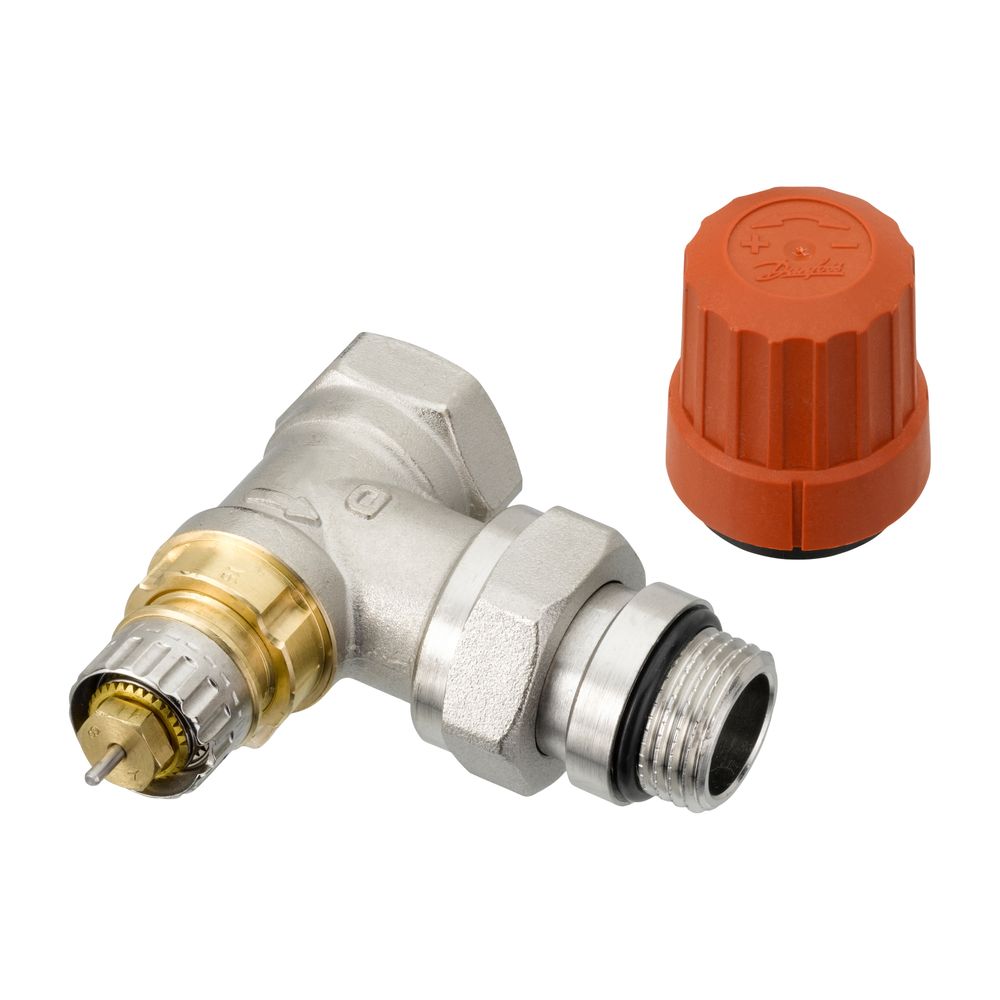

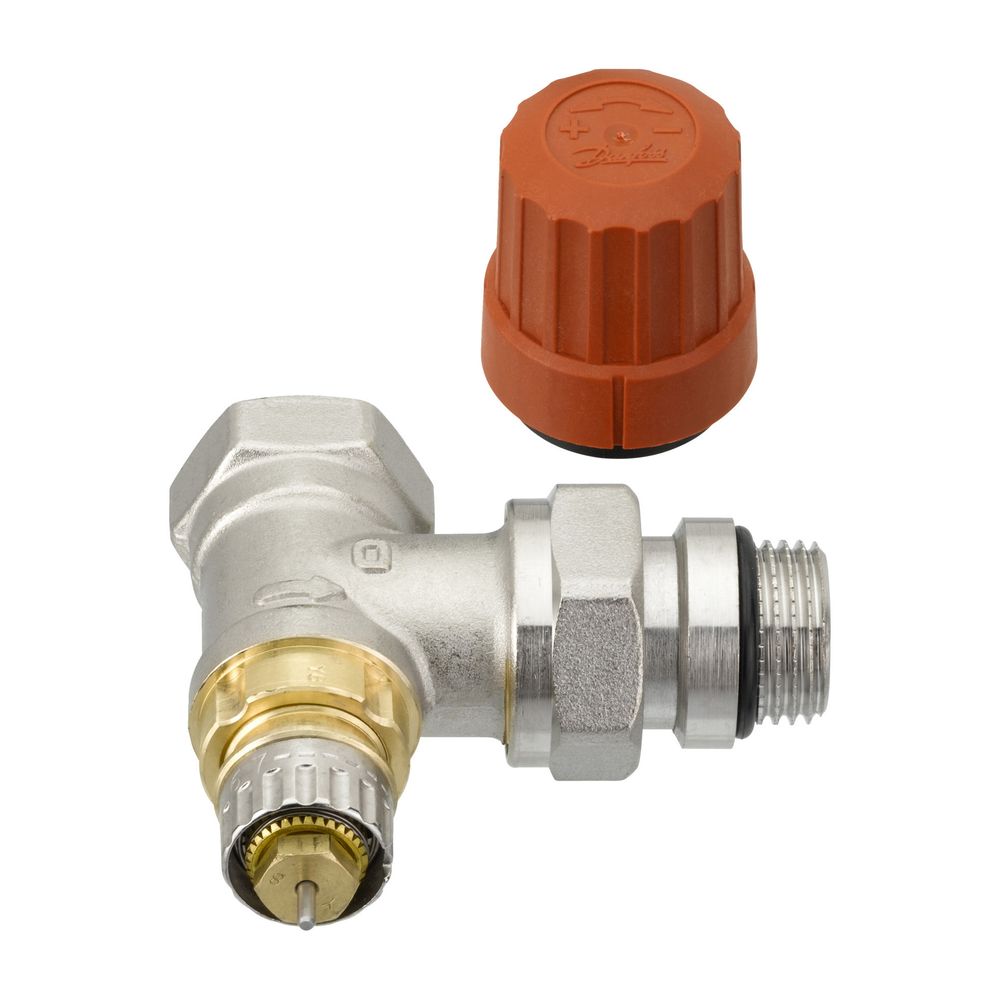

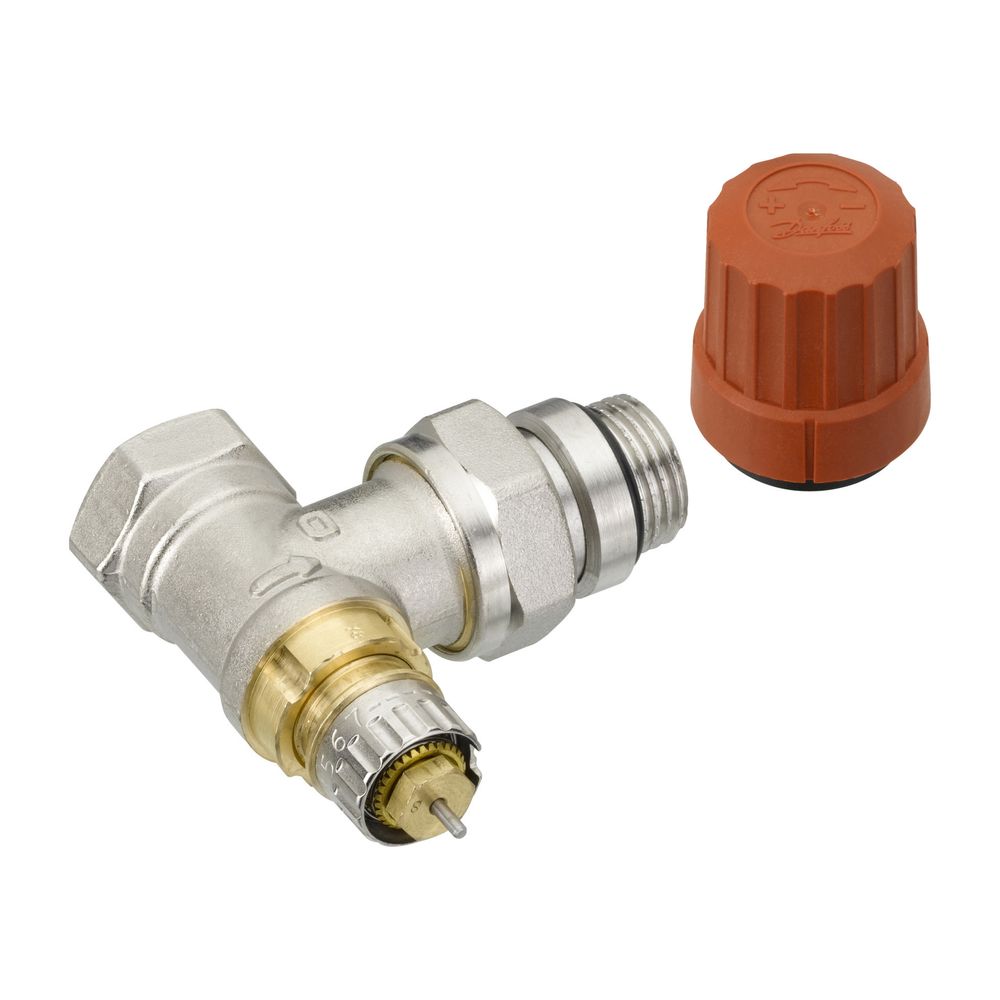

Danfoss Ventilgehäuse RA-N 15 R 1/2", Eckausführung, vernickelt, selbstdichtendem Nippel

Das Danfoss Ventilgehäuse RA-N 15 R 1/2" in Eckausführung ist ein voreinstellbares, vernickeltes Ventilgehäuse mit selbstdichtendem Nippel. Es wurde speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen entwickelt und ermöglicht eine präzise und zuverlässige Regelung der Heizleistung. Dieses Ventilgehäuse ist eine passende Lösung für Heizungsinstallationen, die eine genaue Voreinstellung und einfache Wartung erfordern.

Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-N 15 geeignet?

Das Danfoss Ventilgehäuse RA-N 15 ist primär für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Es ist kompatibel mit verschiedenen Danfoss Fühlerelementen wie RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA. Die Kombination mit diesen Komponenten ermöglicht eine präzise Regelung der Heizkörpertemperatur.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse RA-N 15 verfügt über eine Voreinstellung mittels Kulisse und bietet eine optische Einstellkontrolle. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Das Gehäuse besteht aus Messing MS 58 und ist vernickelt. Die O-Ring-Stopfbuchse kann ohne Anlagenentleerung unter Anlagendruck ausgewechselt werden, was die Wartung vereinfacht. Eine Bauschutzkappe mit roter Stellschraube ist vorhanden. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar und die maximale Vorlauftemperatur 120 °C. Der Thermostatanschluss ist vom Typ Klick 22. Die Bauhöhe beträgt 47.

Wie erfolgt die Installation und Wartung?

Die Installation des Danfoss Ventilgehäuses RA-N 15 ist durch den selbstdichtenden Nippel vereinfacht und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge. Die Eckausführung mit R 1/2 Anschluss ermöglicht eine flexible Integration in bestehende Heizsysteme. Für eine dauerhafte Funktion und zur Vermeidung von Steinbildung und Korrosion wird empfohlen, dass die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entspricht. Die Möglichkeit, die O-Ring-Stopfbuchse unter Anlagendruck zu wechseln, reduziert den Wartungsaufwand erheblich.

Welche Normen und Richtlinien werden erfüllt?

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile für Planungen nach DIN V 4701/10 und einem Differenzdruckbereich kleiner oder gleich 1K (EnEV) geeignet.

Technische Daten

• Ventilgehäuse: R 1/2 Eck
• Oberfläche: vernickelt
• Kvs-Wert (m³/h) mit Stellantrieb: 0,04-0,90
• Kv-Wert (m³/h) bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Gehäusematerial: Messing MS 58
• Thermostatanschluss: Klick 22
• Voreinstellung: ja
• Bauhöhe: 47

Das Danfoss Ventilgehäuse RA-N 15 in vernickelter Eckausführung bietet eine zuverlässige und präzise Heizungsregelung für Zweirohrsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C ist es für anspruchsvolle Anwendungen geeignet. Die Voreinstellbarkeit und die einfache Wartung durch die unter Anlagendruck wechselbare O-Ring-Stopbuchse unterstreichen die Funktionalität dieses Ventilgehäuses.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-N 15
• 1x Bauschutzkappe mit roter Stellschraube
