Beschreibung

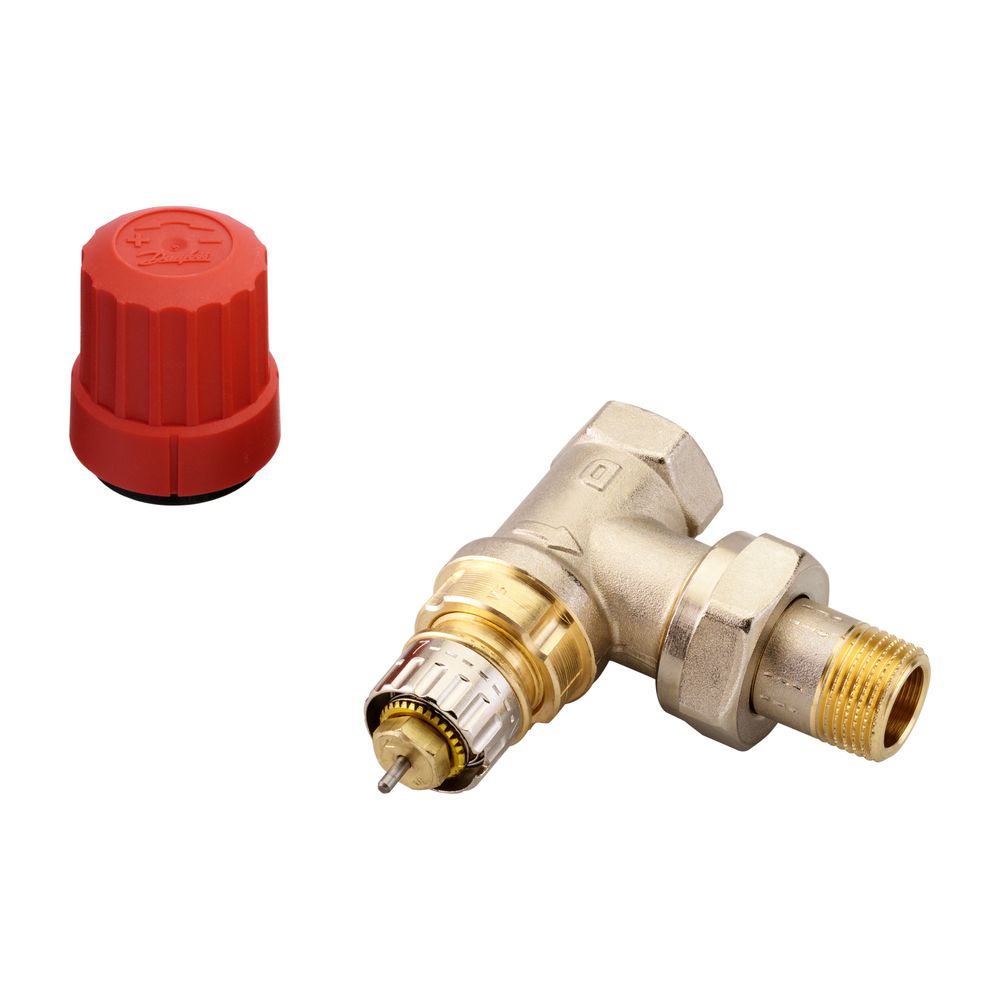

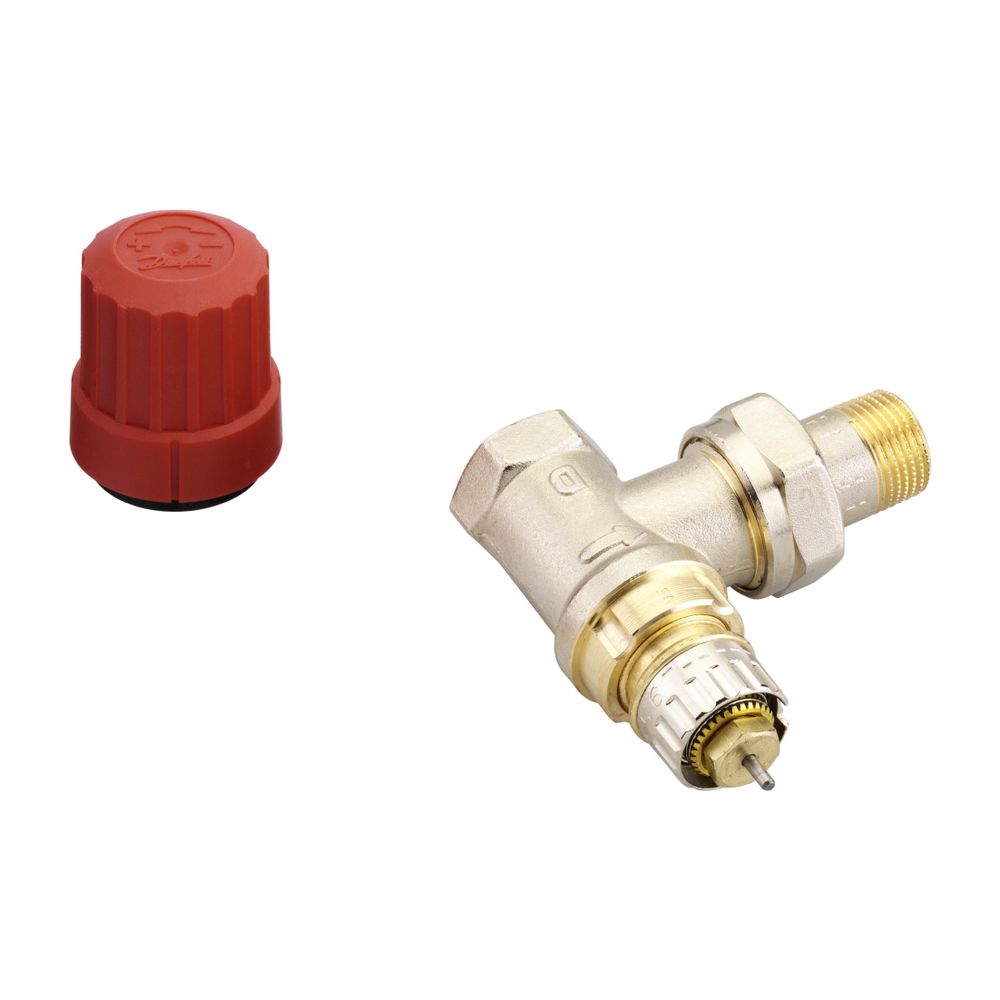

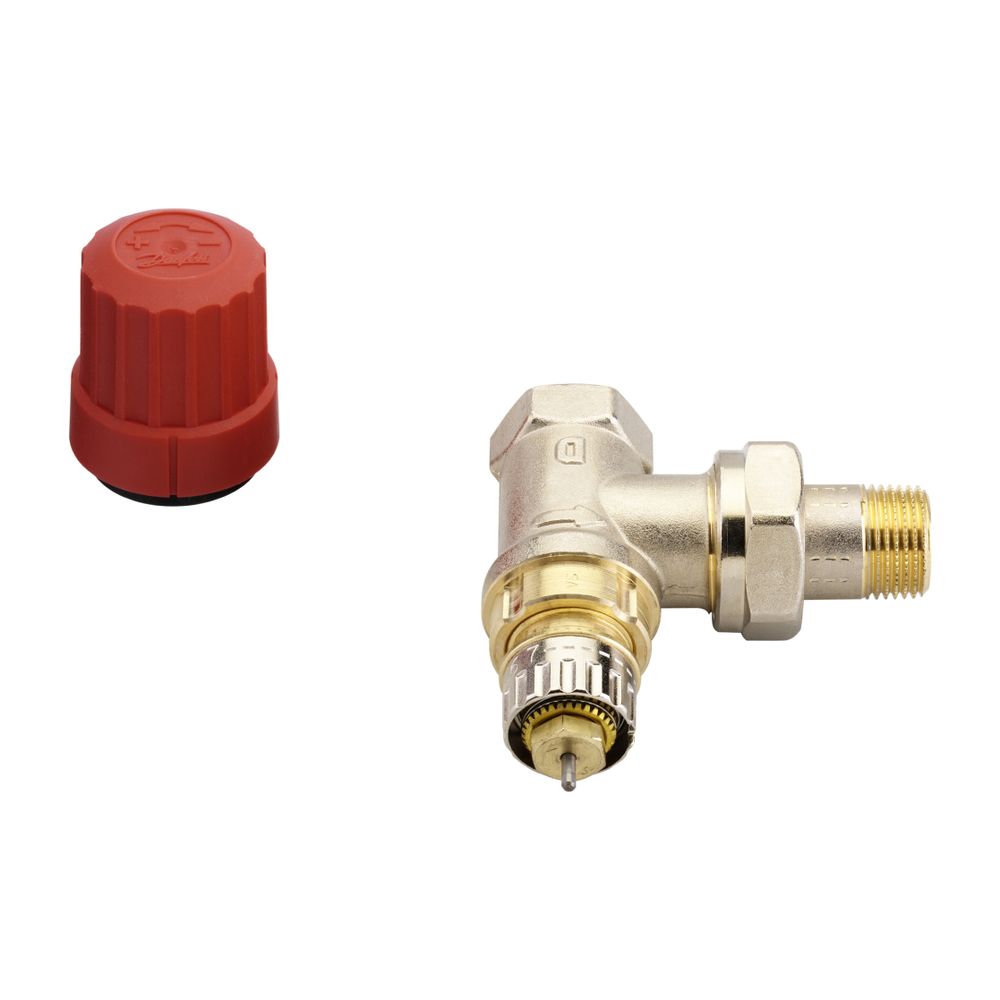

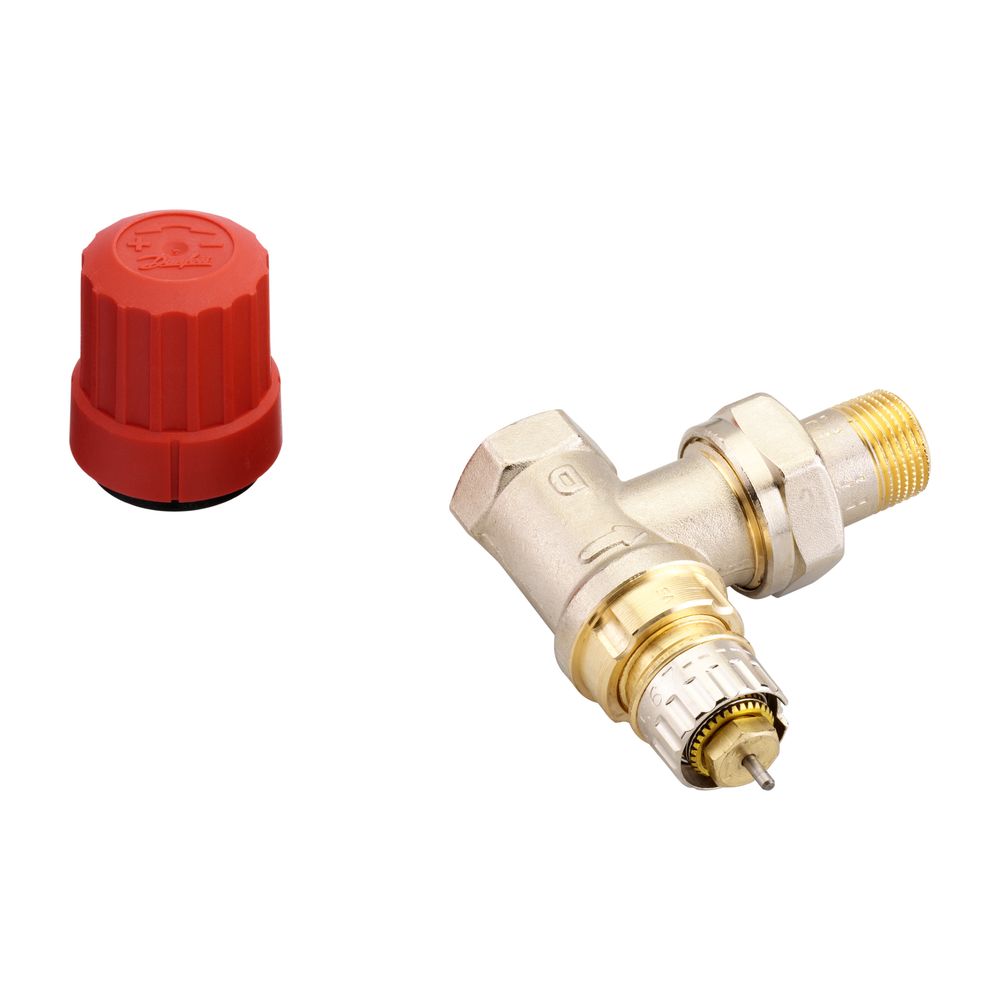

Danfoss Ventilgehäuse RA-N 10 R 3/8", Eckausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-N 10 R 3/8" in Eckausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es ermöglicht eine präzise Regelung der Heizleistung und erfüllt die Anforderungen der Euronorm EN 215 sowie Planungen nach DIN V 4701/10.
Für welche Heizungsanlagen ist das Danfoss Ventilgehäuse RA-N 10 geeignet?
Das Ventilgehäuse RA-N 10 ist für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen ausgelegt. Es ist kompatibel mit Danfoss Fühlerelementen wie RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA. Die technischen Daten des Ventilgehäuses in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. Für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) ist das Ventil ebenfalls geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Welche besonderen Merkmale bietet das Ventilgehäuse RA-N 10?
Das Gehäuse des Ventilgehäuses besteht aus Messing MS 58 und ist matt vernickelt. Es verfügt über eine Voreinstellung durch eine Kulisse mit optischer Einstellkontrolle. Eine Messmöglichkeit des Differenzdruckes ist gegeben. Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was die Wartung vereinfacht. Eine Bauschutzkappe mit roter Stellschraube ist vorhanden. Der Thermostatanschluss ist vom Typ Klick 22. Das Ventil ist vorab einstellbar und mit einer Staubkappe ausgestattet. Die Voreinstellung erfolgt ohne Schlagdämpfer.
Technische Daten
- Typ: RA-N 10
- Anschlussgröße Heizkörper: R 3/8 Zoll (DN 10)
- Ausführung: Eck (rechtwinklig)
- Werkstoff Gehäuse: Messing MS 58
- Oberfläche: matt vernickelt
- Kvs-Wert mit Stellantrieb: 0,04-0,65 m³/h
- Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,34/0,56 m³/h
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Bauhöhe: 35
- Thermostatanschluss: Klick 22
Das Danfoss Ventilgehäuse RA-N 10 R 3/8" bietet eine zuverlässige und präzise Regelung für Heizungsanlagen in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der matt vernickelten Oberfläche und der einfachen Voreinstellung unterstützt es eine effiziente Heizungssteuerung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 120 °C.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-N |
| Hersteller-Artikelnummer | 013G0031 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G0031 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 35 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 13 - 206 |
| Durchsatzkapazität (min 15 kPa) | 15 - 252 |
| EAN-13 | 5702420007335 |
| Farbe des Knopfes | weiß |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,212 kg |
| Größe Heizkörperanschluss | 3/8 Zoll (10) |
| KV-2-Wert | 0,56 |
| KV-Wert | 0,04 - 0,38 |
| Kvs-Wert | 0,65 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
