Beschreibung

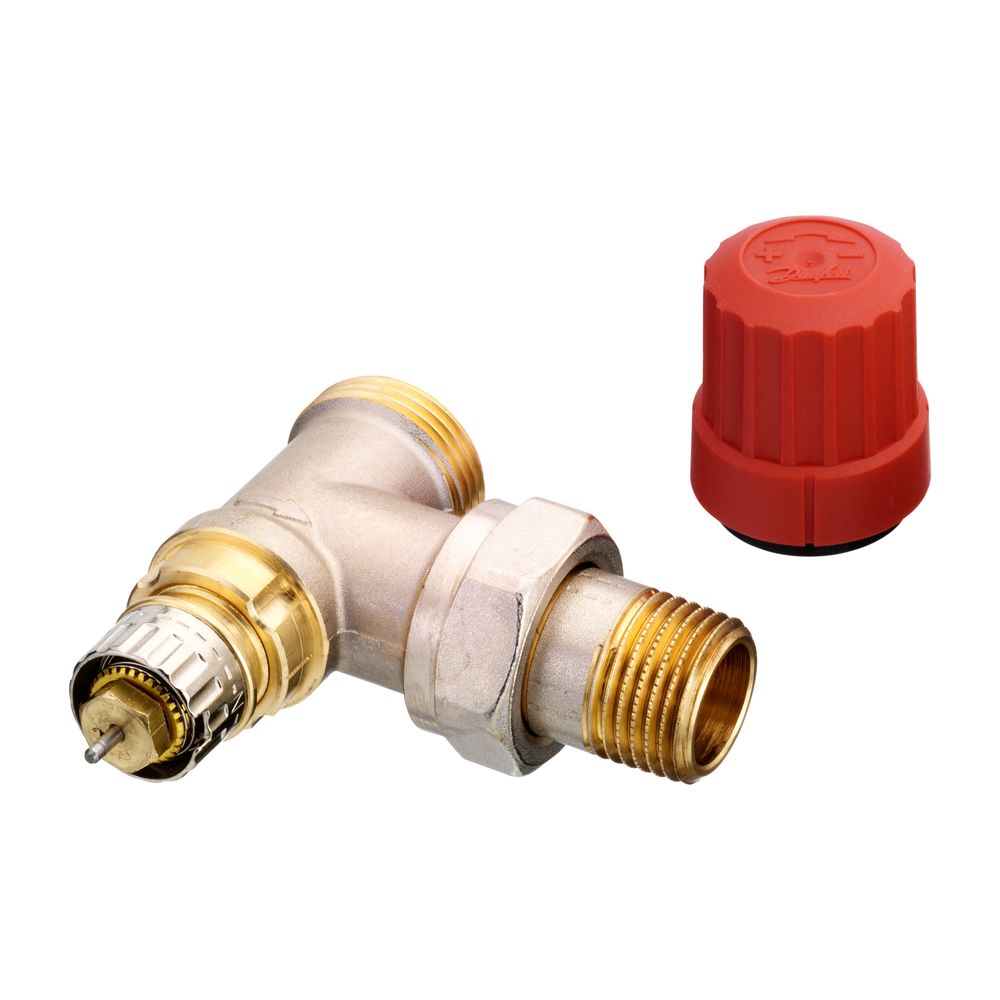

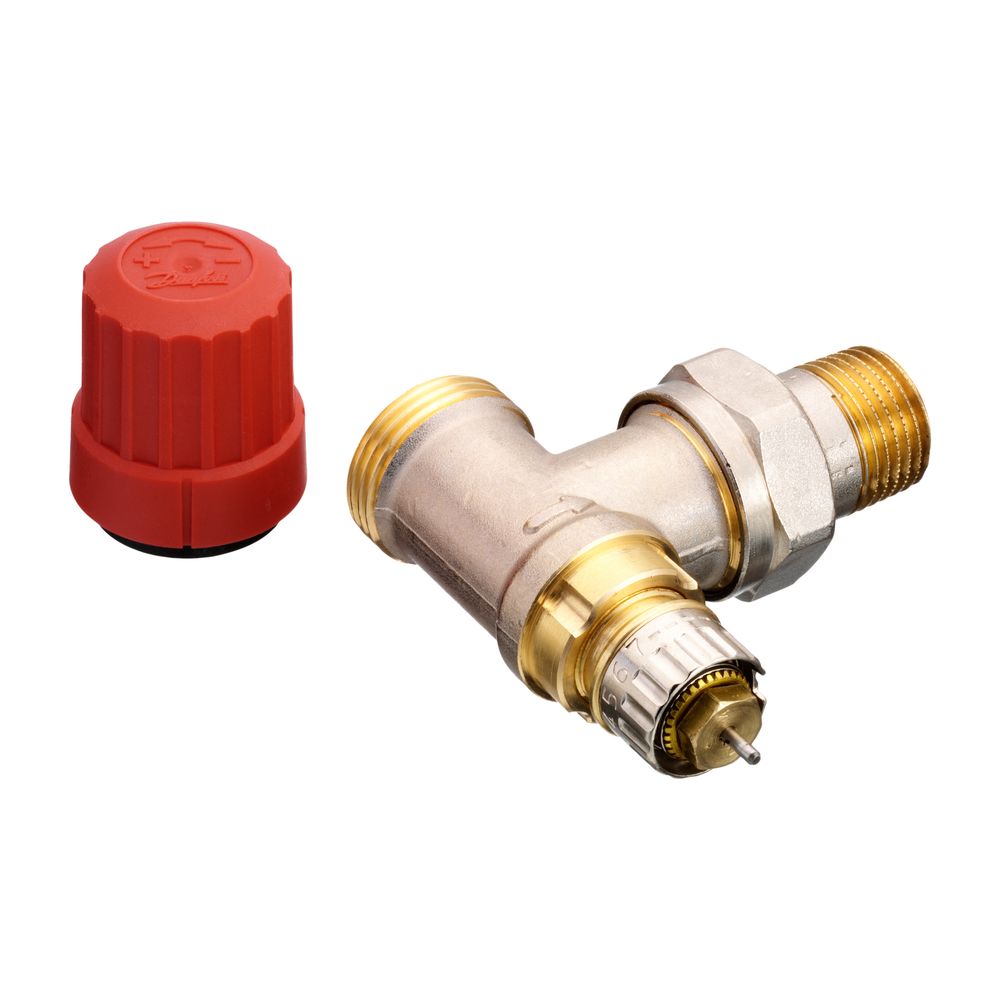

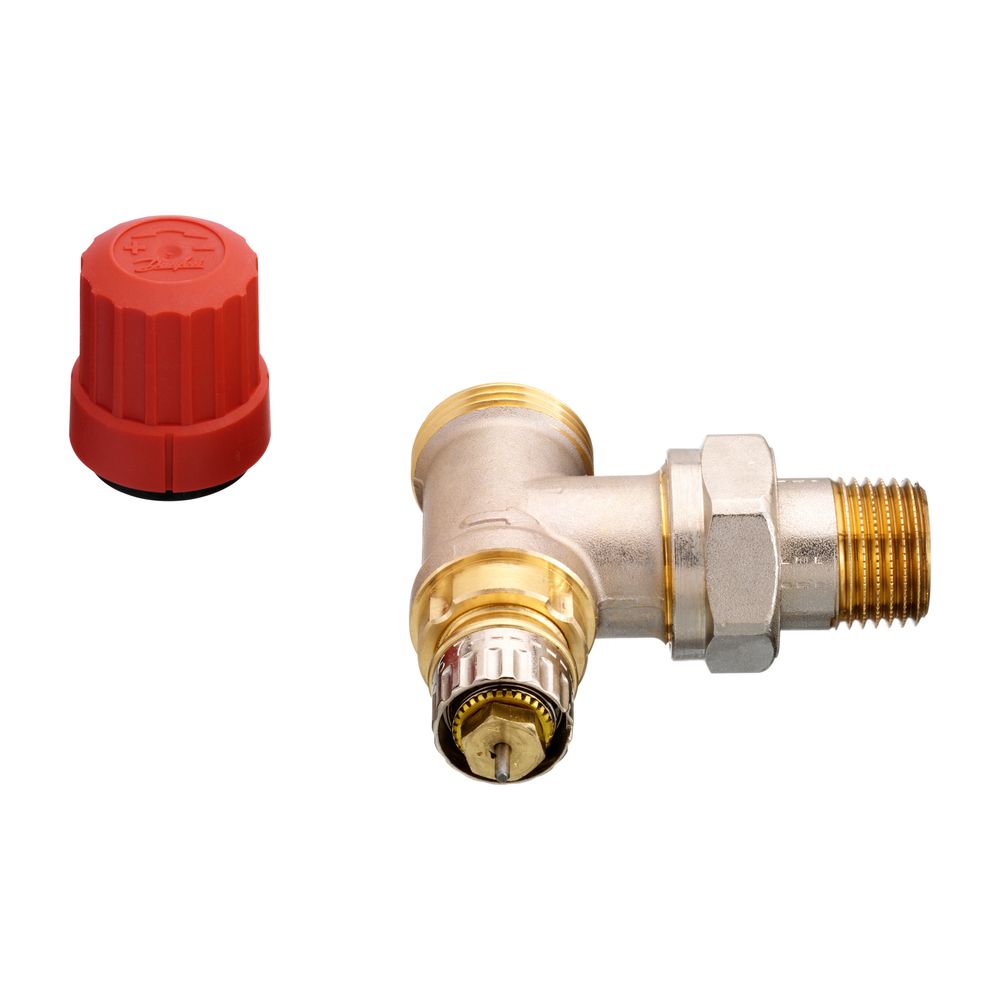

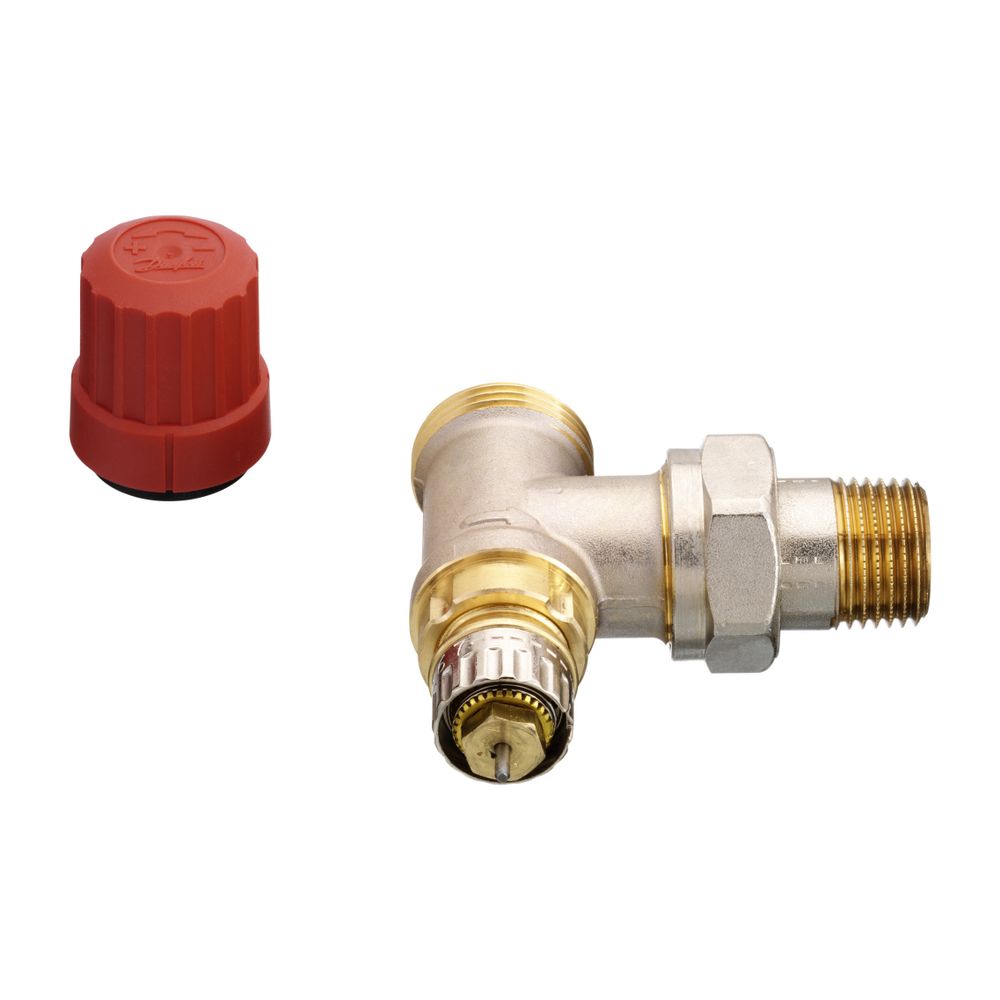

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Eckausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-N 15 ist ein voreinstellbares Ventilgehäuse in Eckausführung mit matt vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und ermöglicht eine präzise Regelung der Heizleistung. Das Ventilgehäuse ist eine zuverlässige Komponente für moderne Heizsysteme.
Präzise Voreinstellung und breite Kompatibilität
Das Ventilgehäuse vom Typ RA-N ist voreinstellbar und verfügt über eine Kulisse sowie eine optische Einstellkontrolle, die eine genaue Anpassung ermöglicht. Es ist kompatibel mit einer Vielzahl von Danfoss Fühlerelementen wie RA 2000, RA PLUS und RAW sowie den Designfühlern RAX und thermischen Stellantrieben TWA. Die technischen Daten des Ventilgehäuses in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. Zudem ist es für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.
Robuste Konstruktion und einfache Wartung
Das Gehäuse des Ventils besteht aus Messing MS 58 und bietet eine hohe Beständigkeit. Eine besondere Eigenschaft ist die O-Ring-Stopfbuchse, die sich unter Anlagendruck auswechseln lässt, wodurch eine Anlagenentleerung für Wartungsarbeiten entfällt. Eine Bauschutzkappe mit roter Stellschraube ist vorhanden. Das Ventilgehäuse bietet zudem eine Messmöglichkeit des Differenzdruckes. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
- Ventilgehäuse: G 3/4 A Eck
- Oberfläche: vernickelt
- Kvs-Wert (m3/h) mit Stellantrieb: 0,04-0,90
- Kv-Wert (m3/h) bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Durchsatzkapazität (min. 10 kPa): 0,9
- Durchsatzkapazität (min. 15 kPa): 0,9
- Bauhöhe: 37
- Abmessung Thermostatanschluss: Klick 22
Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und präzise Regelung für Zweirohr-Heizsysteme. Mit seiner voreinstellbaren Funktion, der robusten Messingkonstruktion und der einfachen Wartung durch die unter Anlagendruck wechselbare O-Ring-Stopfbuchse ist es eine langlebige Lösung. Die Kompatibilität mit verschiedenen Danfoss Fühlerelementen und die Einhaltung relevanter Normen unterstreichen die hohe Qualität und Anpassungsfähigkeit dieses Ventilgehäuses für effiziente Heizungsanlagen.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-N |
| Hersteller-Artikelnummer | 013G4201 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G4201 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 37 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 0,9 |
| Durchsatzkapazität (min 15 kPa) | 0,9 |
| EAN-13 | 5702420048000 |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,25 kg |
| KV-2-Wert | 0,09 |
| Kvs-Wert | 0,9 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | unbehandelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| WEEE-Nr. | 66490570 |
