03551
195,90 €
10 - 21 Werktage
DN 280 auf DN 315
140 mm
DIF 280

03552
217,20 €
10 - 21 Werktage
DN 315 auf DN 355
160 mm
DIF 315

03553
244,00 €
10 - 21 Werktage
DN 355 auf DN 400
180 mm
DIF 355

03554
268,00 €
10 - 21 Werktage
DN 400 auf DN 450
200 mm
DIF 400

03555
289,20 €
10 - 21 Werktage
DN 450 auf DN 500
225 mm
DIF 450

03556
312,50 €
10 - 21 Werktage
DN 500 auf DN 560
250 mm
DIF 500

03565
338,50 €
10 - 21 Werktage
DN 560 auf DN 630
280 mm
DIF 560
Beschreibung

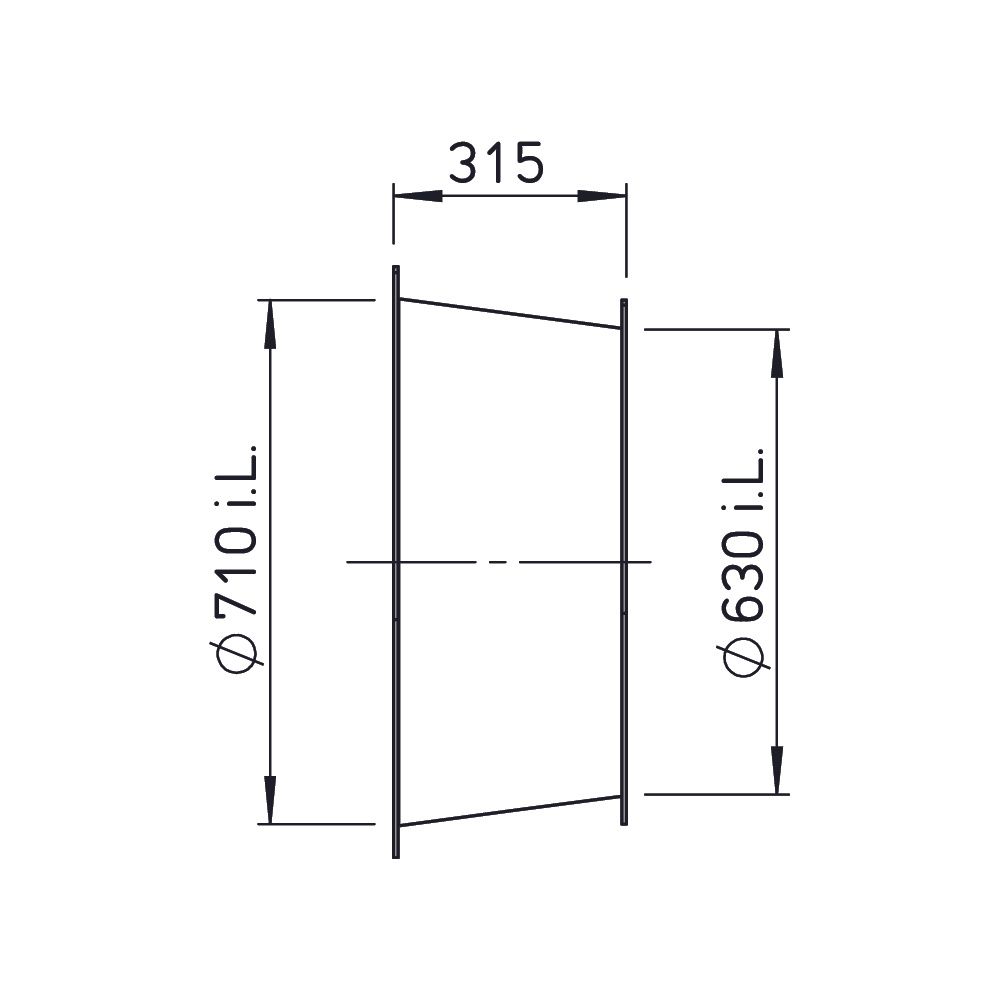

Helios Diffusor DIF 630 komplett, DN 630 auf DN 710, Länge 315mm
Dieser strömungstechnisch optimierte Diffusor von Helios sorgt für eine effiziente Umwandlung von dynamischem Druck in statischen Druck. Mit einem Baugrößensprung von DN 630 auf DN 710 und einer Länge von 315 mm eignet sich das Bauteil ideal für die Montage direkt hinter einem Ventilator sowie am Ende einer Rohrstrecke als Ausblas ins Freie.
Material und Konstruktion
Gefertigt aus 2 mm starkem, feuerverzinktem Stahlblech bietet die Komponente einen zuverlässigen Korrosionsschutz. Beidseitige Flansche mit einem Lochbild nach DIN 24155 ermöglichen eine einfache und sichere Installation. Zudem erlaubt die Temperaturklasse F300/F400/F600 den Betrieb unter anspruchsvollen thermischen Bedingungen.
Technische Daten
- Nennweite Eingang: DN 630
- Nennweite Ausgang: DN 710
- Länge: 315 mm
- Blechstärke: 2 mm
- Material: Stahlblech
- Oberfläche: Feuerverzinkt
- Gewicht: 19,0 kg
- Temperaturklasse: F300/F400/F600
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-03566 |
| EAN-13 | 4010184035664 |
| Ersatzteil | nein |
| Gewicht | 19 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
