03552
217,20 €
10 - 21 Werktage
DN 315 auf DN 355
160 mm
DIF 315

03553
244,00 €
10 - 21 Werktage
DN 355 auf DN 400
180 mm
DIF 355

03554
268,00 €
10 - 21 Werktage
DN 400 auf DN 450
200 mm
DIF 400

03555
289,20 €
10 - 21 Werktage
DN 450 auf DN 500
225 mm
DIF 450

03556
312,50 €
10 - 21 Werktage
DN 500 auf DN 560
250 mm
DIF 500

03565
338,50 €
10 - 21 Werktage
DN 560 auf DN 630
280 mm
DIF 560

03566
400,80 €
10 - 21 Werktage
DN 630 auf DN 710
315 mm
DIF 630
Beschreibung

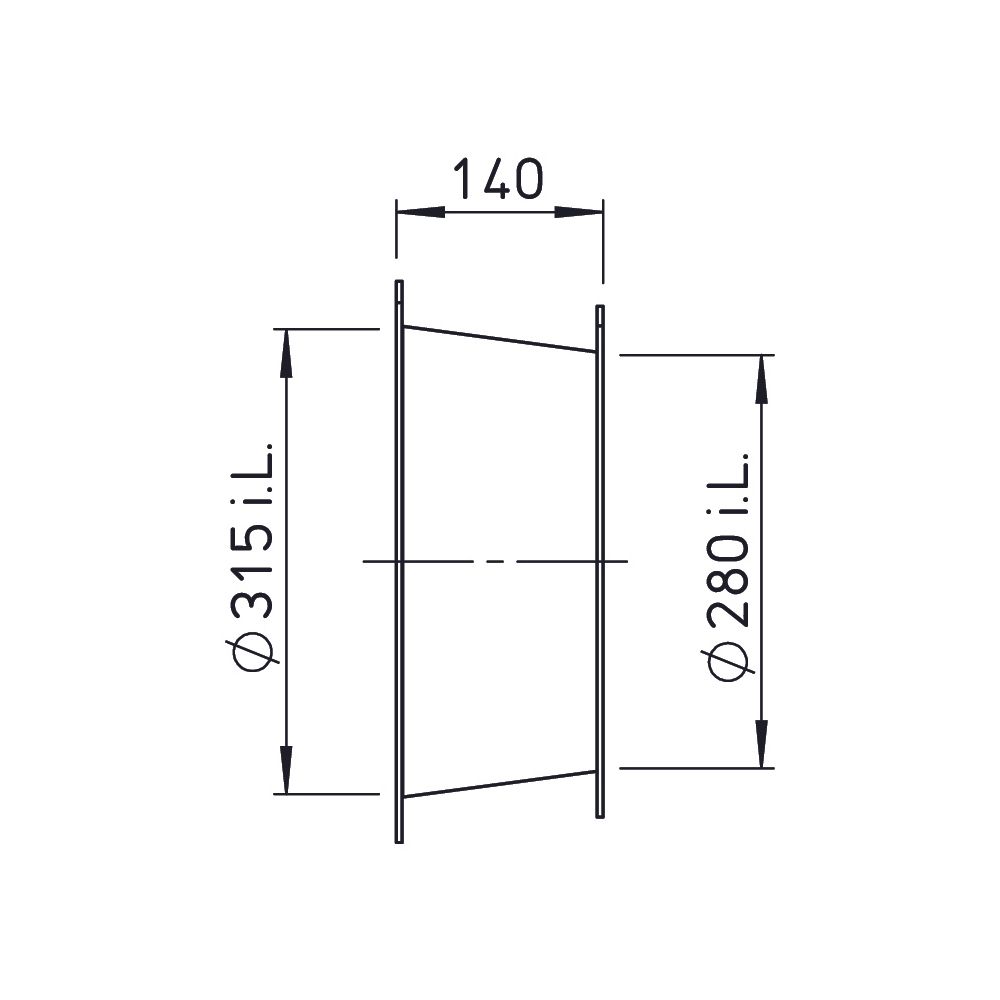

Helios Diffusor DIF 280 komplett, DN 280 auf DN 315, Länge 140mm
Der strömungstechnisch optimierte Diffusor von Helios dient der effizienten Umwandlung von dynamischem Druck in statischen Druck. Durch einen Baugrößensprung von DN 280 auf DN 315 verzögert das Bauteil die Luftströmung und sorgt so für einen hohen Druckrückgewinn.
Funktionsweise und Einsatzbereich
Das Bauteil ist speziell für den Einbau direkt hinter Ventilatoren oder als Ausblas am Ende von Rohrstrecken konzipiert. Die robuste Ausführung aus feuerverzinktem Stahlblech ist zudem für Entrauchungseinsätze in den Temperaturklassen F300, F400 und F600 freigegeben.
Technische Daten
- Baugröße: 280
- Baugrößensprung: DN 280 auf DN 315
- Länge: 140 mm
- Blechstärke: 2 mm
- Öffnungswinkel: ca. 7 Grad
- Temperaturklasse: F300, F400, F600
- Material: Stahlblech
- Oberfläche: Feuerverzinkt
- Flansch: Beidseitig
- Lochbild Flansch: DIN 24155
- Gewicht: 4,1 kg
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-03551 |
| EAN-13 | 4010184035510 |
| Ersatzteil | nein |
| Gewicht | 4,1 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
