Helios DIF 500 Diffusor komplett, DN 500 auf DN 560, Länge 250mm

Der Helios DIF 500 Diffusor komplett, DN 500 auf DN 560 mit einer Länge von 250 mm, ist ein strömungstechnisch optimiertes Zubehör für Axialventilatoren. Er dient der effizienten Umwandlung von dynamischem in statischen Druck durch einen Baugrößensprung und ist speziell für den Einsatz direkt hinter Ventilatoren oder am Ende von Rohrstrecken als Ausblas ins Freie konzipiert. Die feuerverzinkte Stahlblechkonstruktion bietet eine robuste Ausführung bei Temperaturen bis zur Klasse F600.

Wie funktioniert der Helios DIF 500 Diffusor?

Der DIF 500 Diffusor verzögert die Luftströmung durch einen Baugrößensprung von DN 500 auf DN 560. Diese Verzögerung wandelt den dynamischen Druck der Luft in statischen Druck um, was zu einem hohen Druckrückgewinn führt. Dadurch werden Austrittsverluste reduziert, was die Effizienz der Lüftungsanlage verbessert. Die Konstruktion mit einem Öffnungswinkel von etwa 7 Grad unterstützt diesen Prozess.

Für welche Anwendungen ist der DIF 500 Diffusor geeignet?

Der Diffusor ist speziell für den Einsatz direkt hinter einem Ventilator oder am Ende einer Rohrstrecke als Ausblas ins Freie vorgesehen. Er eignet sich besonders für Lüftungsanlagen, bei denen eine effiziente Druckumwandlung und eine Reduzierung von Austrittsverlusten wichtig sind. Die robuste Bauweise aus feuerverzinktem Stahlblech macht ihn auch für anspruchsvolle Umgebungen geeignet.

Welche Materialien und Ausführungen bietet der DIF 500 Diffusor?

Der Diffusor besteht aus 2 mm starkem Stahlblech mit einer feuerverzinkten Oberfläche, die Korrosionsschutz bietet. Die beidseitigen Flansche entsprechen dem Lochbild DIN 24155, was eine einfache Montage und Kompatibilität mit gängigen Rohrsystemen sicherstellt. Das Gewicht des Diffusors beträgt 11,5 kg.

Technische Daten

• Baugröße: 500

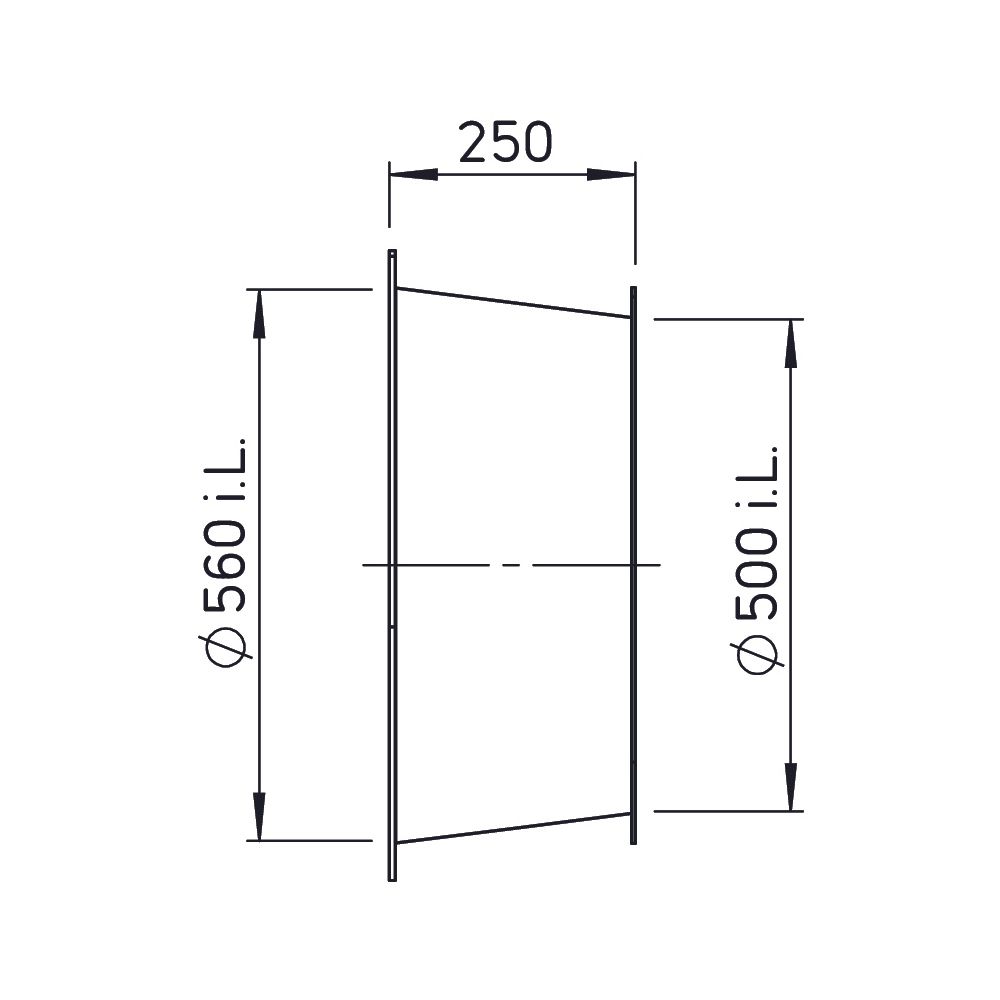

• Baugrößensprung: DN 500 auf DN 560
• Länge: 250 mm
• Blechstärke: 2 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: beidseitig
• Lochbild Flansch: DIN 24155
• Gewicht: 11,5 kg

Der Helios DIF 500 Diffusor bietet eine effiziente Lösung zur Druckumwandlung in Lüftungsanlagen. Mit seiner robusten Stahlblechkonstruktion, der feuerverzinkten Oberfläche und der optimierten Bauform für hohen Druckrückgewinn ist er besonders geeignet für den Einsatz hinter Ventilatoren und als Ausblas ins Freie. Die technischen Eigenschaften wie der Baugrößensprung von DN 500 auf DN 560 und die Temperaturklasse bis F600 unterstützen eine zuverlässige und langlebige Funktion.
