03551
195,90 €
10 - 21 Werktage
DN 280 auf DN 315
140 mm
DIF 280

03552
217,20 €
10 - 21 Werktage
DN 315 auf DN 355
160 mm
DIF 315

03554
268,00 €
10 - 21 Werktage
DN 400 auf DN 450
200 mm
DIF 400

03555
289,20 €
10 - 21 Werktage
DN 450 auf DN 500
225 mm
DIF 450

03556
312,50 €
10 - 21 Werktage
DN 500 auf DN 560
250 mm
DIF 500

03565
338,50 €
10 - 21 Werktage
DN 560 auf DN 630
280 mm
DIF 560

03566
400,80 €
10 - 21 Werktage
DN 630 auf DN 710
315 mm
DIF 630
Beschreibung

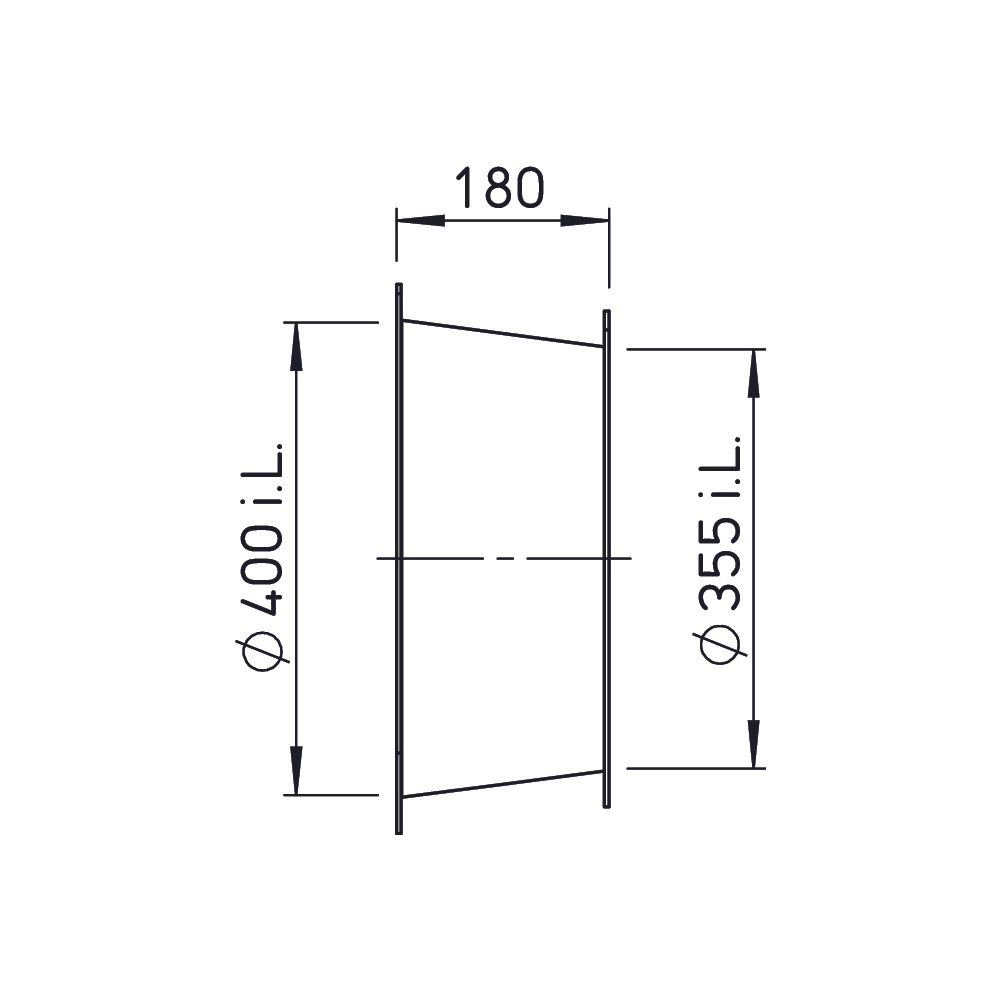

Helios Diffusor DIF 355 komplett, DN 355 auf DN 400, Länge 180mm
Der strömungstechnisch optimierte Diffusor von Helios dient der effizienten Umwandlung von dynamischem in statischen Druck in Lüftungs- und Klimaanlagen. Durch einen Baugrößensprung von DN 355 auf DN 400 sorgt das Bauteil für einen hohen Druckrückgewinn und eignet sich für die Montage direkt hinter Axialventilatoren oder als Ausblas am Ende einer Rohrstrecke.
Funktionsweise und Konstruktion
Das aus robustem Stahlblech gefertigte Zuteilungs- und Verbindungselement verzögert die Luftströmung gezielt über eine Querschnittserweiterung, wodurch Austrittsverluste minimiert werden. Beidseitige Flansche mit einem Lochbild nach DIN 24155 ermöglichen eine unkomplizierte Integration in bestehende Rohrsysteme.
Technische Daten
- Baugröße: 355
- Baugrößensprung: DN 355 auf DN 400
- Länge: 180 mm
- Blechstärke: 2 mm
- Öffnungswinkel: ca. 7 Grad
- Temperaturklasse: F300/F400/F600
- Material: Stahlblech
- Oberfläche: Feuerverzinkt
- Gewicht: 5,9 kg
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-03553 |
| EAN-13 | 4010184035534 |
| Ersatzteil | nein |
| Gewicht | 5,9 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
