03551
195,90 €
10 - 21 Werktage
DN 280 auf DN 315
140 mm
DIF 280

03552
217,20 €
10 - 21 Werktage
DN 315 auf DN 355
160 mm
DIF 315

03553
244,00 €
10 - 21 Werktage
DN 355 auf DN 400
180 mm
DIF 355

03555
289,20 €
10 - 21 Werktage
DN 450 auf DN 500
225 mm
DIF 450

03556
312,50 €
10 - 21 Werktage
DN 500 auf DN 560
250 mm
DIF 500

03565
338,50 €
10 - 21 Werktage
DN 560 auf DN 630
280 mm
DIF 560

03566
400,80 €
10 - 21 Werktage
DN 630 auf DN 710
315 mm
DIF 630
Beschreibung

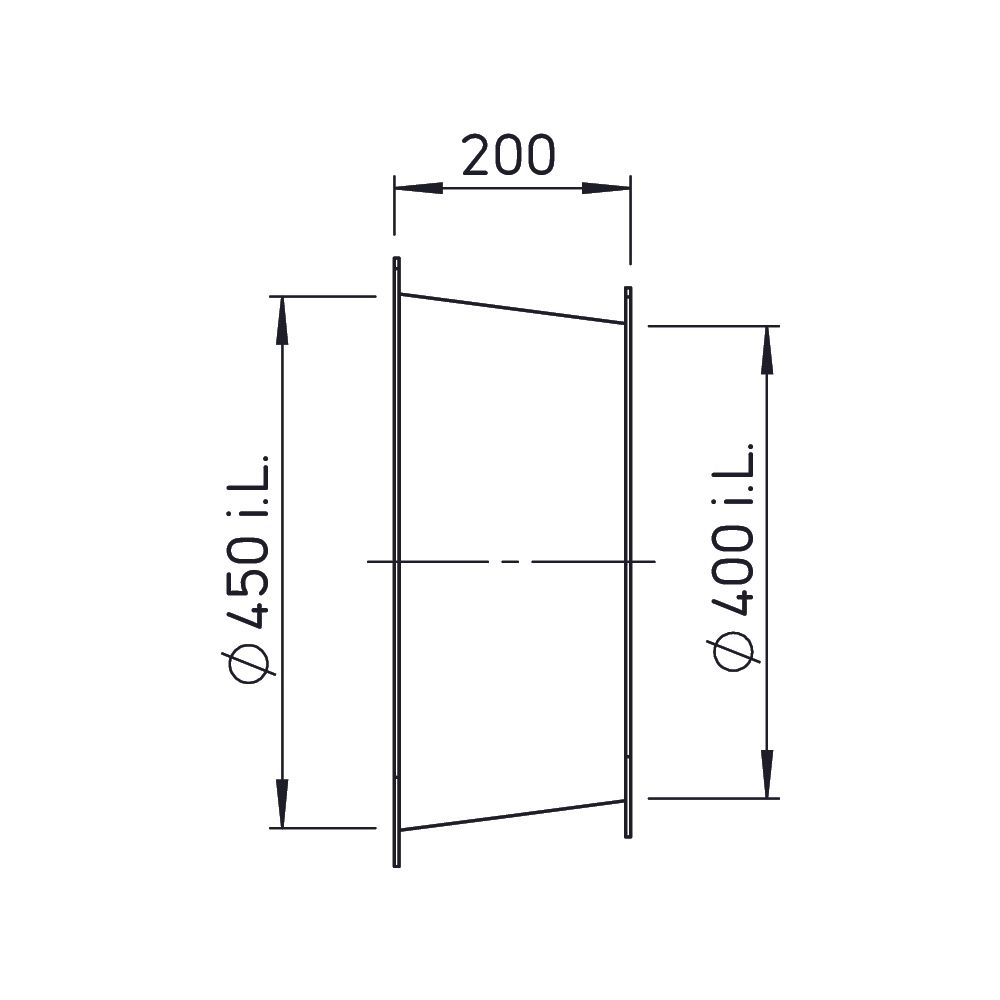

Helios Diffusor DIF 400 komplett, DN 400 auf DN 450, Länge 200mm
Der Helios DIF 400 ist ein strömungstechnisch optimierter Diffusor für Lüftungssysteme mit einem Baugrößensprung von DN 400 auf DN 450 und einer Länge von 200 mm. Er sorgt für einen hohen Druckrückgewinn und eignet sich für den Einsatz direkt hinter Axialventilatoren sowie am Ende von Rohrstrecken als Ausblas ins Freie.
Funktionsweise und Materialaufbau
Das Bauteil verzögert die Luftströmung durch eine gezielte Erweiterung und wandelt dabei dynamischen in statischen Druck um, wodurch Austrittsverluste minimiert werden. Gefertigt aus 2 mm starkem, feuerverzinktem Stahlblech mit einem Öffnungswinkel von circa 7 Grad, bietet die Konstruktion einen robusten Korrosionsschutz. Beidseitige Flansche mit einem Lochbild nach DIN 24155 ermöglichen eine einfache Montage.
Technische Daten
- Baugrößensprung: DN 400 auf DN 450
- Länge: 200 mm
- Blechstärke: 2 mm
- Öffnungswinkel: ca. 7 Grad
- Temperaturklasse: F300/F400/F600
- Material: Stahlblech
- Oberfläche: Feuerverzinkt
- Flansch: Beidseitig
- Lochbild Flansch: DIN 24155
- Gewicht: 7,0 kg
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-03554 |
| EAN-13 | 4010184035541 |
| Ersatzteil | nein |
| Gewicht | 7 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
