03551
195,90 €
10 - 21 Werktage
DN 280 auf DN 315
140 mm
DIF 280

03552
217,20 €
10 - 21 Werktage
DN 315 auf DN 355
160 mm
DIF 315

03553
244,00 €
10 - 21 Werktage
DN 355 auf DN 400
180 mm
DIF 355

03554
268,00 €
10 - 21 Werktage
DN 400 auf DN 450
200 mm
DIF 400

03555
289,20 €
10 - 21 Werktage
DN 450 auf DN 500
225 mm
DIF 450

03556
312,50 €
10 - 21 Werktage
DN 500 auf DN 560
250 mm
DIF 500

03566
400,80 €
10 - 21 Werktage
DN 630 auf DN 710
315 mm
DIF 630
Beschreibung

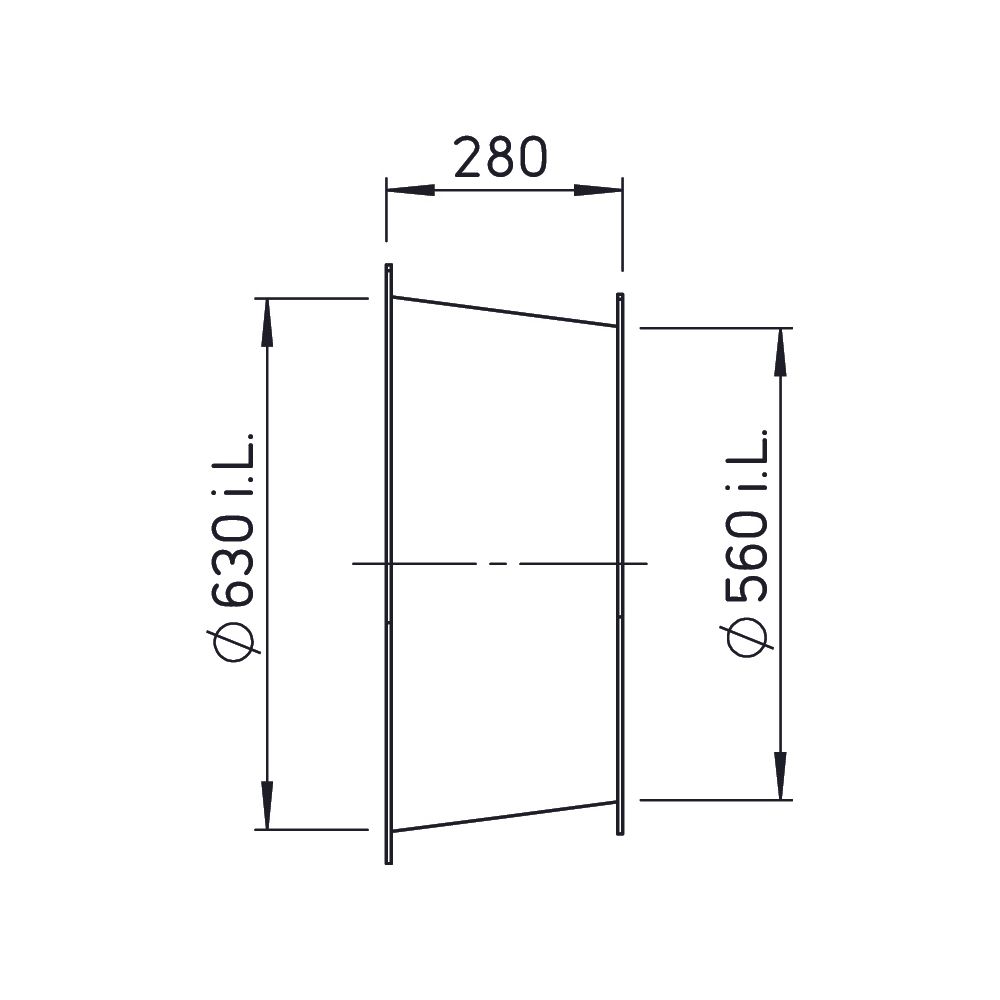

Helios Diffusor DIF 560 komplett, DN 560 auf DN 630, Länge 280mm
Dieser strömungstechnisch optimierte Diffusor für Lüftungssysteme sorgt mit einem Baugrößensprung von DN 560 auf DN 630 für einen hohen Druckrückgewinn. Er wandelt dynamischen Druck in statischen Druck um und eignet sich für den Einsatz direkt hinter einem Ventilator sowie am Ende einer Rohrstrecke als Ausblas ins Freie.
Effiziente Luftführung und robuste Bauweise
Die Konstruktion verzögert die Luftströmung gezielt, um Austrittsverluste zu reduzieren. Gefertigt aus 2 mm starkem, feuerverzinktem Stahlblech mit einem Öffnungswinkel von circa 7 Grad bietet das Bauteil eine hohe Beständigkeit und Korrosionsbeständigkeit. Zudem ist es für die Temperaturklassen F300, F400 und F600 ausgelegt und verfügt über beidseitige Flansche nach DIN 24155.
Technische Daten
- Baugröße: 560
- Baugrößensprung: 560 auf 630
- Länge: 280 mm
- Blechstärke: 2 mm
- Öffnungswinkel: ca. 7 Grad
- Temperaturklasse: F300/F400/F600
- Material: Stahlblech
- Oberfläche: Feuerverzinkt
- Gewicht: 15,4 kg
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-03565 |
| EAN-13 | 4010184035657 |
| Ersatzteil | nein |
| Gewicht | 15,4 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
