Helios DIF 450 Diffusor komplett, DN 450 auf DN 500, Länge 225mm

Der Helios DIF 450 Diffusor komplett, DN 450 auf DN 500 mit einer Länge von 225 mm, ist ein strömungstechnisch optimiertes Zubehör für Axialventilatoren. Er wurde für hohen Druckrückgewinn entwickelt, indem er dynamischen Druck in statischen Druck umwandelt und so Austrittsverluste reduziert. Dieser Diffusor eignet sich ideal für den Einsatz direkt hinter einem Ventilator sowie am Ende einer Rohrstrecke als Ausblas ins Freie. Er ist aus feuerverzinktem Stahlblech gefertigt und für den Entrauchungseinsatz in den Temperaturklassen F300, F400 und F600 freigegeben.

Wie optimiert der Helios DIF 450 Diffusor die Luftströmung?

Der DIF 450 Diffusor ist strömungstechnisch optimiert, um einen hohen Druckrückgewinn zu erzielen. Er verzögert die Luftströmung durch einen Baugrößensprung von 450 auf 500, wodurch dynamischer Druck effizient in statischen Druck umgewandelt wird. Dies führt zu einer Reduzierung der Austrittsverluste und einer verbesserten Leistung des angeschlossenen Ventilators.

Welche Materialien und Konstruktionsmerkmale zeichnen den Diffusor aus?

Die hochwertige Ausführung des Diffusors besteht aus 2 mm starkem, feuerverzinktem Stahlblech, was eine hohe Beständigkeit und Korrosionsschutz sicherstellt. Er verfügt über einen beidseitig angeschweißten Flansch mit einem Lochbild nach DIN 24155, was eine einfache und sichere Montage in bestehende Rohrsysteme ermöglicht.

Für welche Einsatzbereiche ist der DIF 450 Diffusor geeignet?

Dieser Diffusor wurde speziell für den Einsatz direkt hinter einem Ventilator sowie am Ende einer Rohrstrecke als Ausblas ins Freie konzipiert, um Austrittsverluste zu minimieren. Zudem ist der Helios DIF 450 Diffusor für den Entrauchungseinsatz freigegeben und erfüllt die Temperaturklassen F300, F400 und F600, was seine Eignung für sicherheitsrelevante Lüftungssysteme unter hohen Temperaturen unterstreicht.

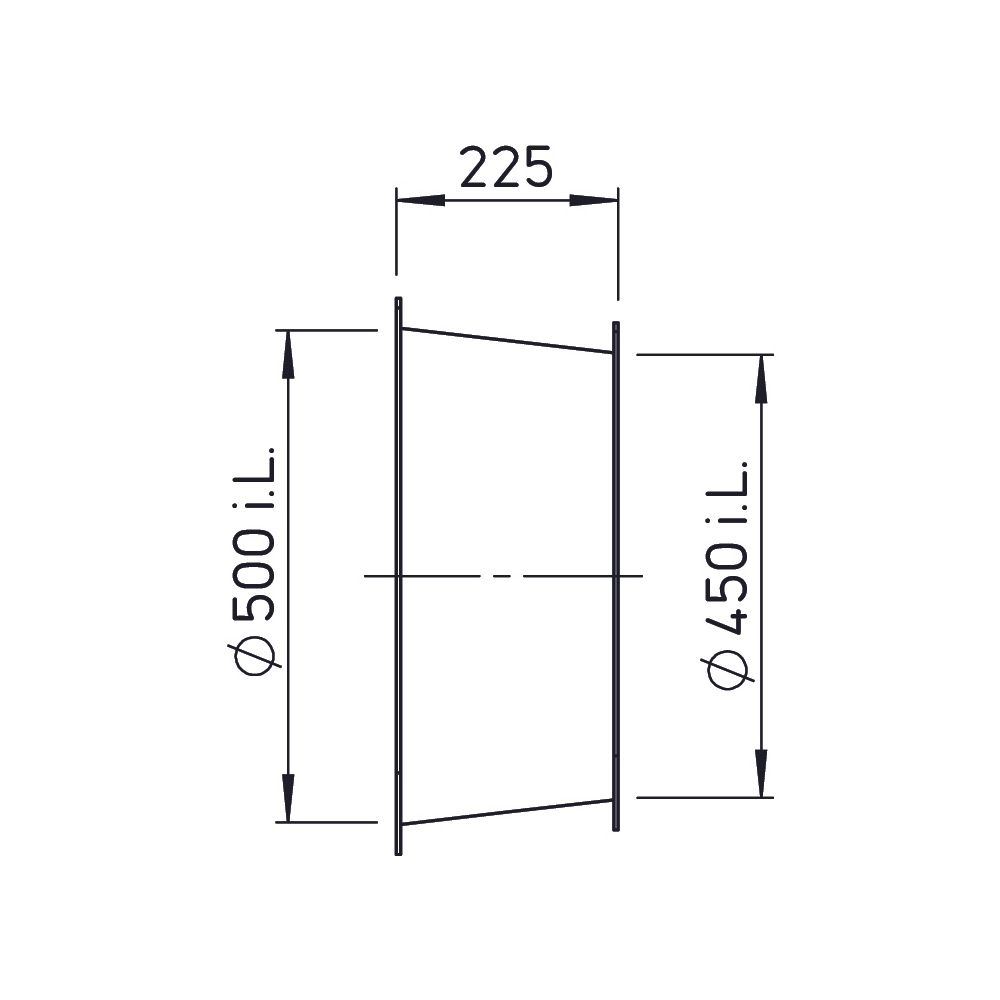

Technische Daten

• Baugröße: 450
• Baugrößensprung: DN 450 auf DN 500
• Länge: 225 mm
• Blechstärke: 2 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: Beidseitig mit Lochbild nach DIN 24155
• Gewicht: 8,4 kg

Der Helios DIF 450 Diffusor bietet eine effektive Lösung zur Optimierung der Luftströmung in Lüftungssystemen. Seine strömungstechnisch optimierte Bauweise mit einem Baugrößensprung von DN 450 auf DN 500 und einer Länge von 225 mm ermöglicht einen hohen Druckrückgewinn und reduziert Austrittsverluste. Gefertigt aus feuerverzinktem Stahlblech und freigegeben für Entrauchungseinsätze bis F600, stellt dieser Diffusor eine robuste und zuverlässige Komponente dar.
