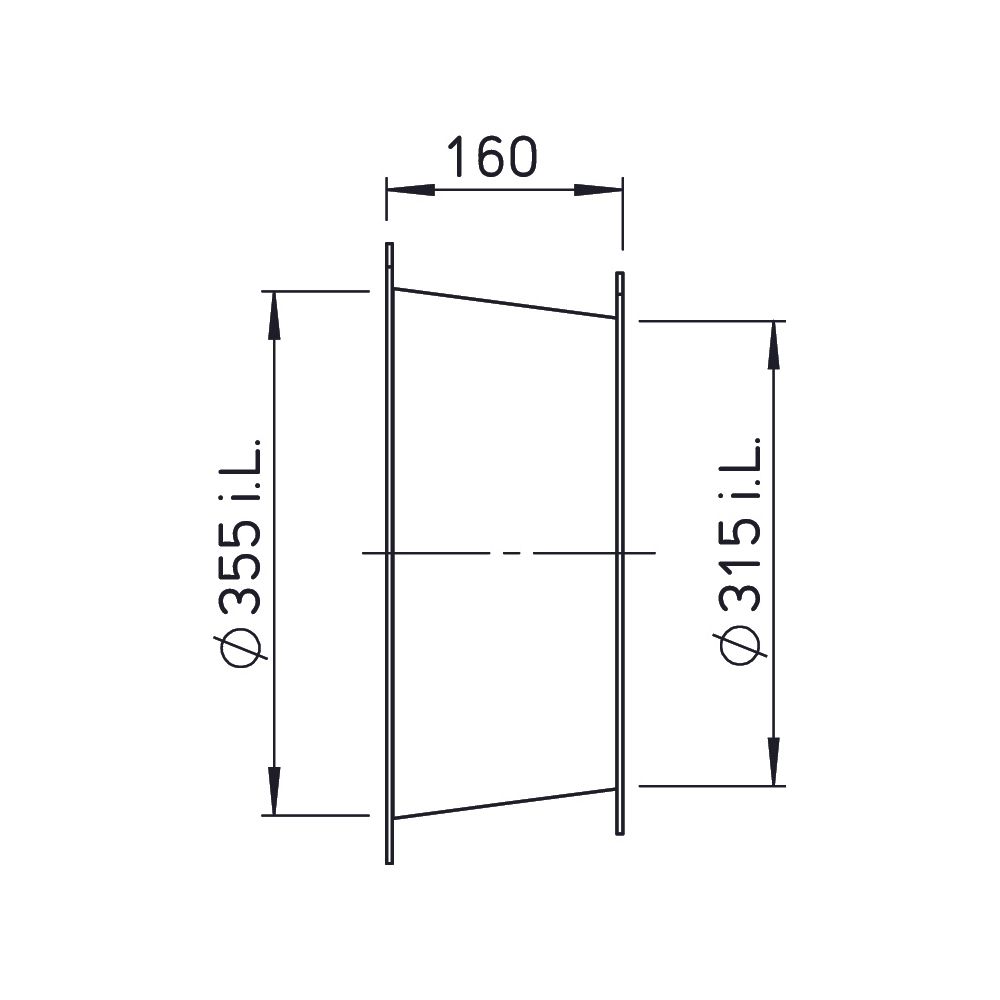

Helios DIF 315 Diffusor komplett, DN 315 auf DN 355, Länge 160mm

Der Helios DIF 315 Diffusor ist eine strömungstechnisch optimierte Komponente, die für einen hohen Druckrückgewinn konzipiert wurde. Mit einem Baugrößensprung von DN 315 auf DN 355 und einer Länge von 160 mm verzögert er die Luftströmung, um dynamischen Druck in statischen Druck umzuwandeln. Dieser Diffusor ist ideal für den Einsatz direkt hinter einem Ventilator sowie am Ende einer Rohrstrecke als Ausblas ins Freie, wodurch Austrittsverluste reduziert werden.

Wie optimiert der Helios DIF 315 Diffusor die Luftströmung?

Der DIF 315 Diffusor verzögert die Luftströmung durch seinen Baugrößensprung von DN 315 auf DN 355. Diese Konstruktion wandelt dynamischen Druck effizient in statischen Druck um, was zu einem hohen Druckrückgewinn führt. Die strömungstechnische Optimierung minimiert Austrittsverluste und steigert die Effizienz von Lüftungssystemen, insbesondere beim Ausblasen ins Freie.

Welche Materialeigenschaften zeichnen den Diffusor aus?

Gefertigt aus 2 mm starkem Stahlblech und feuerverzinkt, bietet der Helios DIF 315 Diffusor eine hohe Beständigkeit und Korrosionsschutz. Er ist mit beidseitigen Flanschen ausgestattet, deren Lochbild der DIN 24155 entspricht, was eine einfache und sichere Montage ermöglicht. Der Öffnungswinkel von circa 7 Grad trägt zusätzlich zur strömungstechnischen Effizienz bei.

Technische Daten

• Baugröße: 315
• Baugrößensprung: 315 auf 355
• Länge: 160 mm
• Blechstärke: 2 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: Beidseitig
• Lochbild Flansch: DIN 24155
• Gewicht: 4,9 kg

Der Helios DIF 315 Diffusor ist eine robuste und effiziente Lösung zur Optimierung von Luftströmungen in Lüftungssystemen. Seine strömungstechnisch optimierte Bauweise mit einem Baugrößensprung von 315 auf 355 und einer Länge von 160 mm ermöglicht einen effektiven Druckrückgewinn und die Reduzierung von Austrittsverlusten. Gefertigt aus feuerverzinktem Stahlblech mit einer Blechstärke von 2 mm, ist dieser Diffusor eine langlebige Komponente für anspruchsvolle Anwendungen.
