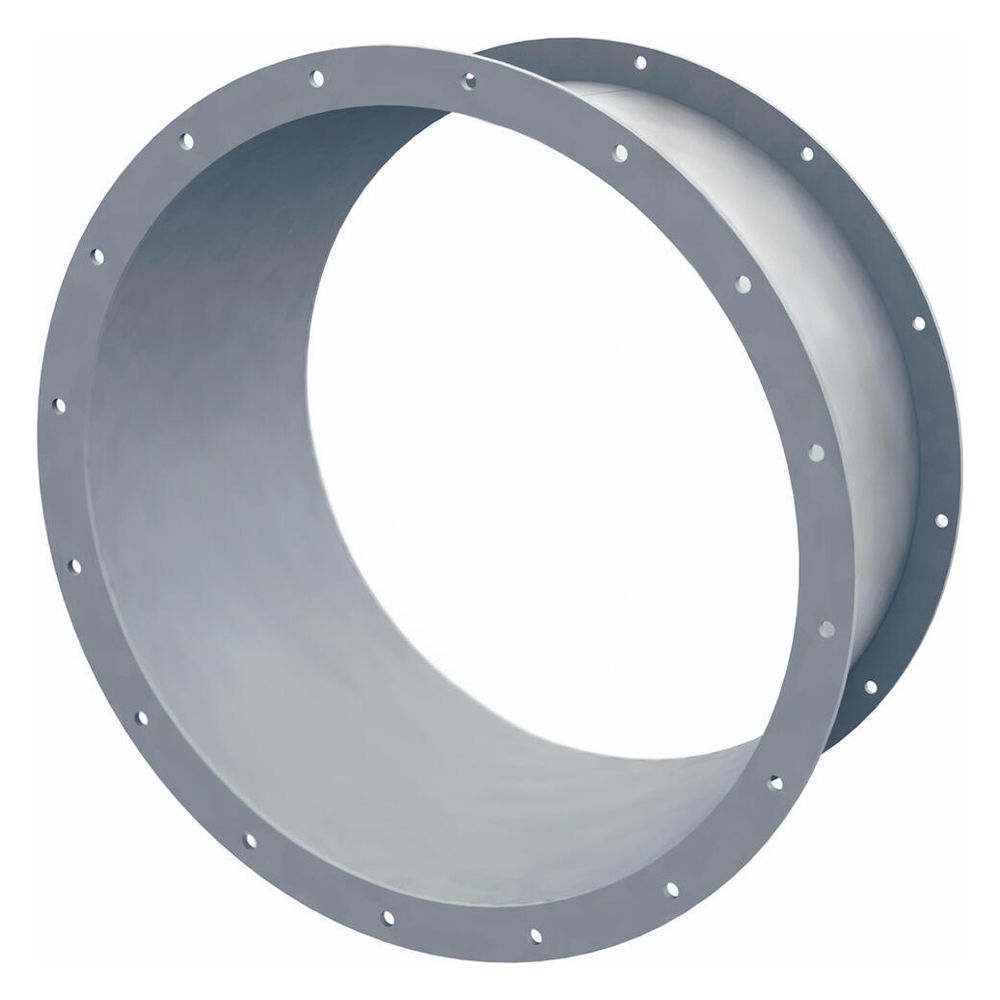

Helios DIF 1000 Diffusor komplett, DN 1000 auf DN 1120, Länge 500mm

Der Helios DIF 1000 Diffusor komplett ist ein strömungstechnisch optimiertes Bauteil, das für einen hohen Druckrückgewinn konzipiert wurde. Mit einem Baugrößensprung von DN 1000 auf DN 1120 und einer Länge von 500 mm verzögert dieser Diffusor die Luftströmung, um dynamischen Druck effizient in statischen Druck umzuwandeln. Er ist ideal für den Einsatz direkt hinter einem Ventilator sowie am Ende einer Rohrstrecke als Ausblas ins Freie mit reduzierten Austrittsverlusten.

Wie optimiert der Helios DIF 1000 Diffusor die Luftströmung?

Der DIF 1000 Diffusor von Helios steigert die Effizienz von Lüftungssystemen. Durch seinen speziellen Baugrößensprung von DN 1000 auf DN 1120 wird die Luftströmung gezielt verlangsamt. Dieser Prozess ermöglicht die Umwandlung von dynamischem Druck in statischen Druck, was zu einem signifikanten Druckrückgewinn führt. Die strömungstechnische Optimierung sorgt für eine verbesserte Performance des Gesamtsystems und minimiert Austrittsverluste.

Welche Materialien und Konstruktionsmerkmale zeichnen den Diffusor aus?

Der Diffusor besteht aus robustem Stahlblech mit einer Blechstärke von 3 mm und ist feuerverzinkt für effektiven Korrosionsschutz. Er verfügt über beidseitige Flansche mit einem Lochbild gemäß DIN 24155, was eine sichere und normgerechte Montage ermöglicht. Der Öffnungswinkel beträgt circa 7 Grad, was zur strömungstechnischen Effizienz beiträgt.

Für welche Anwendungen ist der Helios DIF 1000 Diffusor geeignet?

Der Helios DIF 1000 Diffusor wurde für anspruchsvolle Anwendungen in der Lüftungstechnik entwickelt. Er eignet sich hervorragend für die Installation direkt hinter einem Ventilator, um dessen Effizienz zu maximieren. Ebenso ist der Diffusor ideal für den Einsatz am Ende einer Rohrstrecke als Ausblas ins Freie, um Austrittsverluste zu reduzieren. Das Bauteil ist für verschiedene Temperaturklassen wie F300, F400 und F600 ausgelegt.

Technische Daten

• Baugröße: 1000

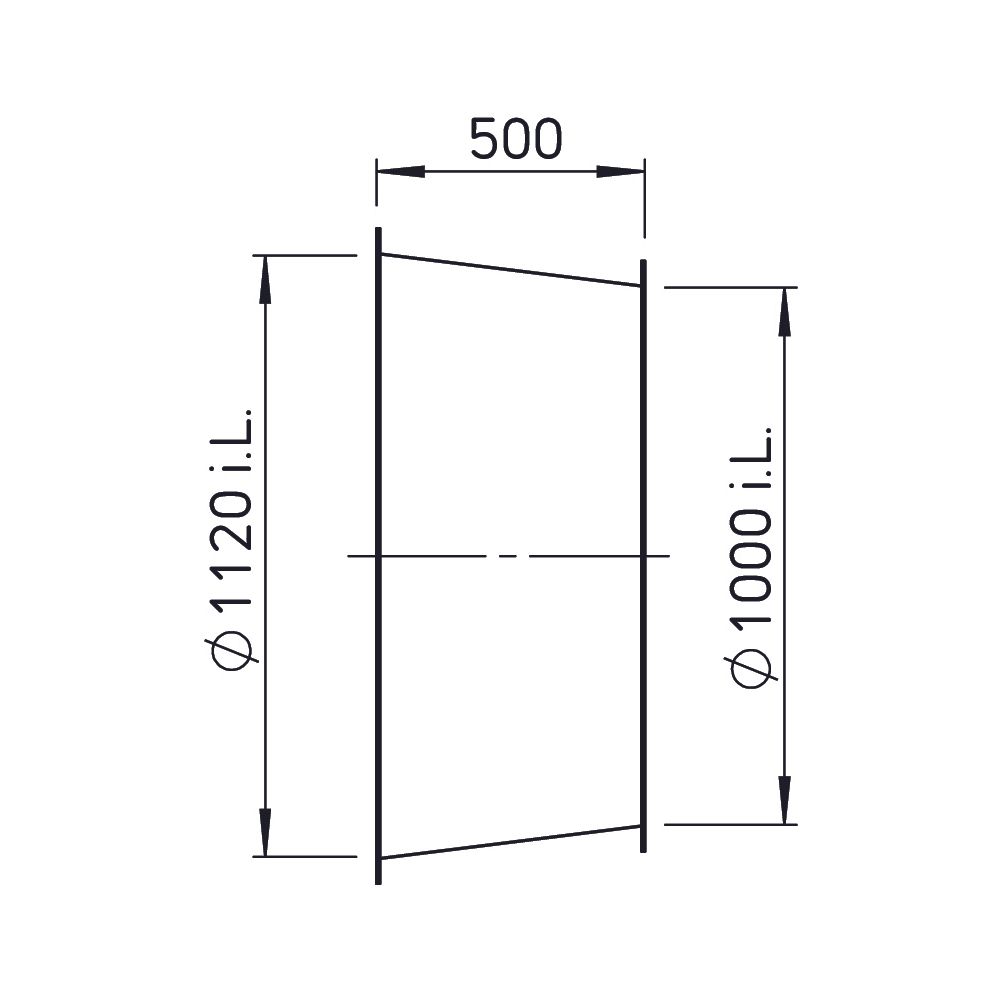

• Baugrößensprung: DN 1000 auf DN 1120
• Länge: 500 mm
• Blechstärke: 3 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: Beidseitig
• Gewicht: 54,9 kg

Der Helios DIF 1000 Diffusor ist eine zuverlässige Komponente zur Optimierung von Lüftungssystemen. Seine strömungstechnisch optimierte Bauweise mit einem Baugrößensprung von DN 1000 auf DN 1120 und einer Länge von 500 mm ermöglicht hohen Druckrückgewinn und reduziert Austrittsverluste. Gefertigt aus feuerverzinktem Stahlblech mit einer Blechstärke von 3 mm, bietet dieser Diffusor Langlebigkeit und Stabilität für den Einsatz hinter Ventilatoren oder als Ausblas ins Freie.
