Helios DIF 800 Diffusor komplett, DN 800 auf DN 900, Länge 400mm

Der Helios DIF 800 Diffusor komplett ist ein strömungstechnisch optimiertes Zubehörteil für Axialventilatoren, das einen Baugrößensprung von DN 800 auf DN 900 bei einer Länge von 400 mm bietet. Er dient der effizienten Umwandlung von dynamischem in statischen Druck und ist speziell für den Einsatz direkt hinter Ventilatoren oder am Ende von Rohrstrecken als Ausblas ins Freie konzipiert. Die Konstruktion reduziert Austrittsverluste und unterstützt so eine verbesserte Luftströmung.

Wie funktioniert der Helios DIF 800 Diffusor?

Der DIF 800 Diffusor verzögert die Luftströmung durch den Baugrößensprung von DN 800 auf DN 900. Dadurch wird der dynamische Druck in statischen Druck umgewandelt, was zu einer effizienteren Druckrückgewinnung führt. Diese strömungstechnische Optimierung sorgt für eine Reduzierung der Austrittsverluste und verbessert die Gesamtleistung der Lüftungsanlage.

Für welche Anwendungen ist der DIF 800 Diffusor geeignet?

Der Diffusor ist speziell für den Einsatz direkt hinter Axialventilatoren des Typs DIF 800 sowie am Ende von Rohrstrecken als Ausblas ins Freie entwickelt worden. Er eignet sich für Lüftungs- und Klimaanlagen, bei denen eine effiziente Druckumwandlung und eine Verringerung der Austrittsverluste erforderlich sind.

Welche Materialien und Ausführungen bietet der DIF 800 Diffusor?

Der Diffusor besteht aus 3 mm starkem Stahlblech mit einer feuerverzinkten Oberfläche, die Korrosionsschutz bietet. Beidseitige Flansche mit Lochbild nach DIN 24155 ermöglichen eine einfache und sichere Montage in bestehende Rohrsysteme.

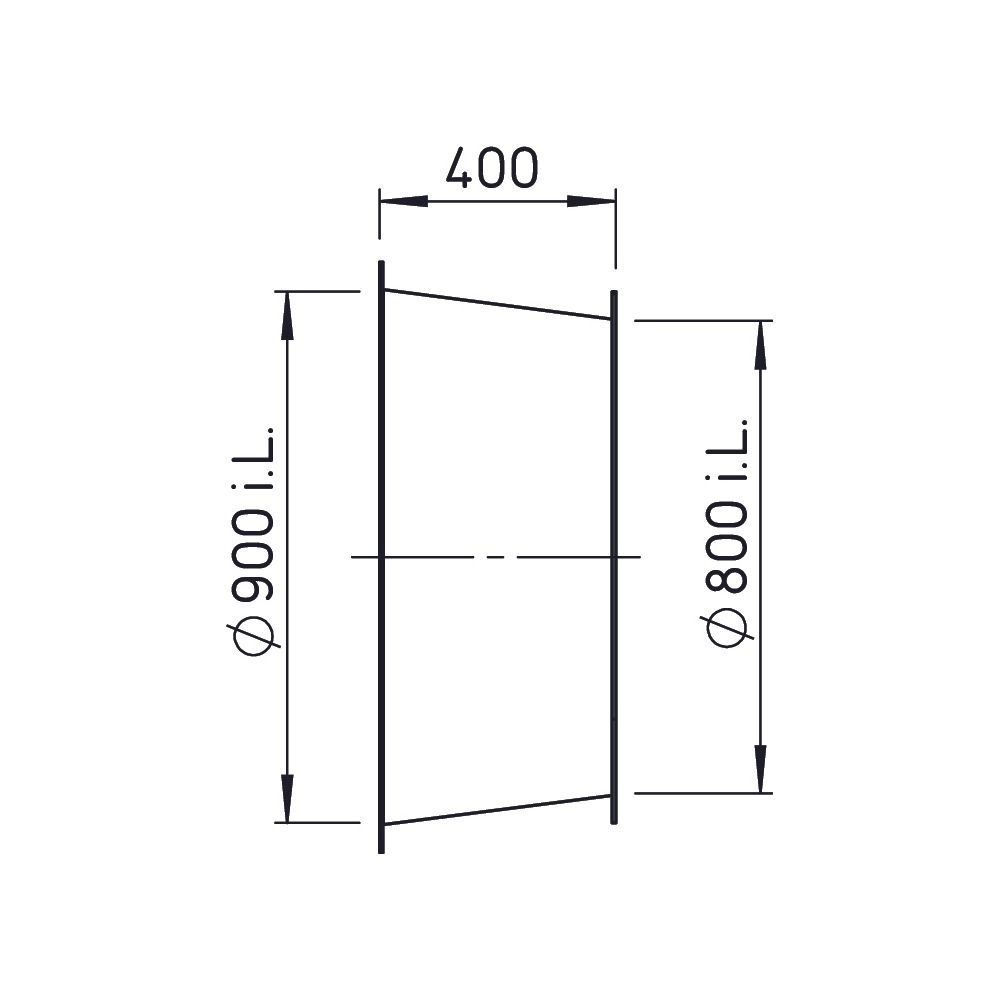

Technische Daten

• Baugröße: 800
• Baugrößensprung: DN 800 auf DN 900
• Länge: 400 mm
• Blechstärke: 3 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: Beidseitig
• Lochbild Flansch: DIN 24155
• Gewicht: 37,8 kg

Der Helios DIF 800 Diffusor komplett bietet eine effiziente Lösung zur Druckumwandlung in Lüftungsanlagen. Mit seiner robusten Stahlblechkonstruktion, feuerverzinkter Oberfläche und präzisen Baugrößensprüngen unterstützt er eine verbesserte Luftströmung und reduziert Austrittsverluste. Die Länge von 400 mm und die beidseitigen Flansche erleichtern die Integration in bestehende Systeme und ermöglichen eine zuverlässige Funktionalität.
