03551
195,90 €
10 - 21 Werktage
DN 280 auf DN 315
140 mm
DIF 280

03552
217,20 €
10 - 21 Werktage
DN 315 auf DN 355
160 mm
DIF 315

03553
244,00 €
10 - 21 Werktage
DN 355 auf DN 400
180 mm
DIF 355

03554
268,00 €
10 - 21 Werktage
DN 400 auf DN 450
200 mm
DIF 400

03555
289,20 €
10 - 21 Werktage
DN 450 auf DN 500
225 mm
DIF 450

03556
312,50 €
10 - 21 Werktage
DN 500 auf DN 560
250 mm
DIF 500

03565
338,50 €
10 - 21 Werktage
DN 560 auf DN 630
280 mm
DIF 560
Beschreibung

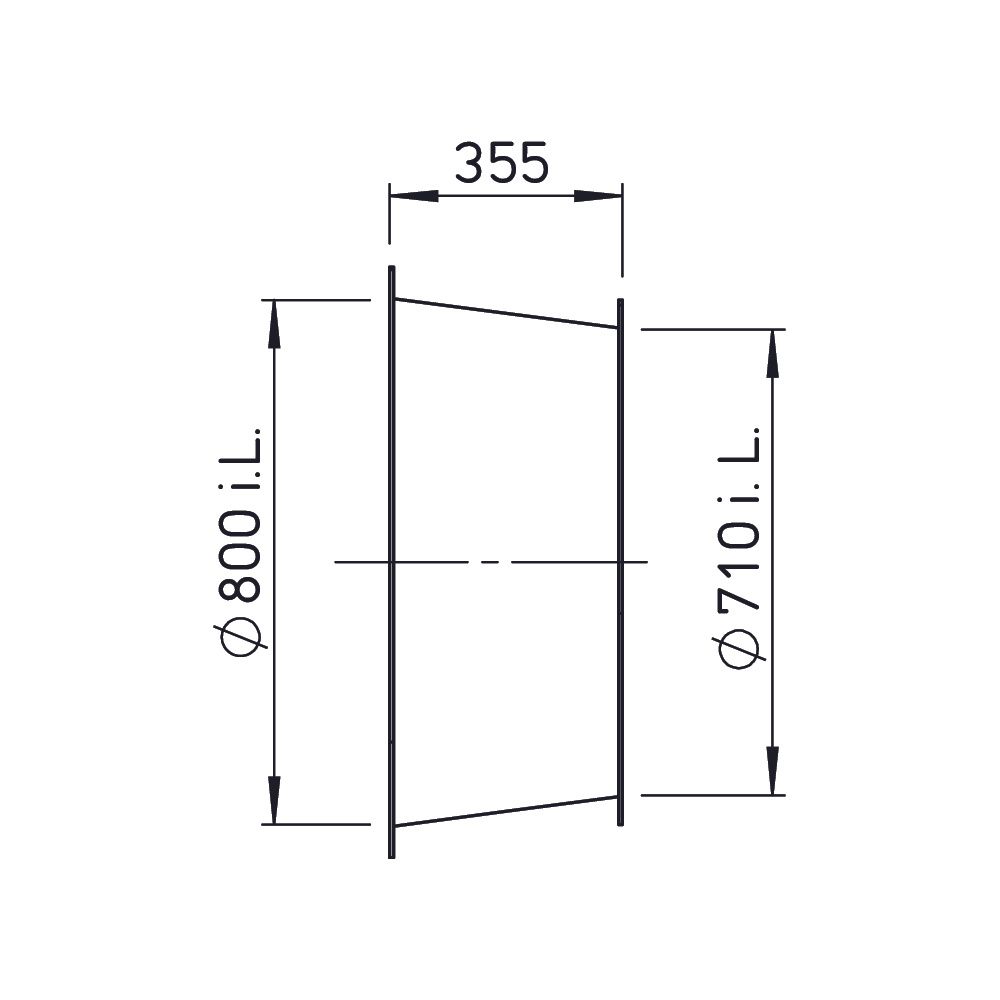

Helios Diffusor DIF 710 komplett, DN 710 auf DN 800, Länge 355mm
Dieser strömungstechnisch optimierte Diffusor von Helios ermöglicht eine effiziente Umwandlung von dynamischem Druck in statischen Druck in Lüftungsanlagen. Durch den Baugrößensprung von DN 710 auf DN 800 sorgt das Bauteil für einen hohen Druckrückgewinn und reduziert Austrittsverluste.
Funktionsweise und Einsatzbereiche
Die Komponente verzögert die Luftströmung gezielt und ist speziell für den Einsatz direkt hinter einem Ventilator oder am Ende einer Rohrstrecke als Ausblas ins Freie konzipiert. Zudem besteht eine Freigabe für den Entrauchungseinsatz in den Temperaturklassen F300, F400 und F600.
Technische Daten
- Baugröße: 710
- Baugrößensprung: 710 auf 800
- Länge: 355 mm
- Blechstärke: 2 mm
- Öffnungswinkel: ca. 7 Grad
- Temperaturklasse: F300/F400/F600
- Material: Stahlblech
- Oberfläche: Feuerverzinkt
- Gewicht: 24,1 kg
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-03567 |
| EAN-13 | 4010184035671 |
| Ersatzteil | nein |
| Gewicht | 24,1 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
