Helios DIF 900 Diffusor komplett, DN 900 auf DN 1000, Länge 450mm

Der Helios DIF 900 Diffusor ist eine strömungstechnisch optimierte Komponente, die für einen hohen Druckrückgewinn konzipiert wurde. Dieser Diffusor ermöglicht durch einen präzisen Baugrößensprung von DN 900 auf DN 1000 eine effiziente Umwandlung von dynamischem in statischen Druck. Mit einer Länge von 450 mm ist er ideal für den Einsatz direkt hinter einem Ventilator oder am Ende einer Rohrstrecke zum Ausblasen ins Freie, wodurch Austrittsverluste reduziert werden.

Wie funktioniert der Helios DIF 900 Diffusor?

Der DIF 900 Diffusor verzögert die Luftströmung durch den Baugrößensprung von DN 900 auf DN 1000. Dabei wird der dynamische Druck in statischen Druck umgewandelt, was zu einem hohen Druckrückgewinn und einer Reduzierung der Austrittsverluste führt. Diese Funktion ist entscheidend, um die Effizienz von Lüftungssystemen zu erhöhen und den Druckverlust am Ausblas zu minimieren.

Für welche Anwendungen ist der DIF 900 Diffusor geeignet?

Der Diffusor ist speziell für den direkten Einbau hinter Axialventilatoren des Typs DIF 900 vorgesehen. Er eignet sich sowohl für den Einsatz in Lüftungsanlagen mit Rohrleitungen als auch für den Ausblas ins Freie. Durch seine robuste Bauweise und die feuerverzinkte Oberfläche ist er für verschiedene Temperaturklassen (F300, F400, F600) geeignet und kann in anspruchsvollen Umgebungen eingesetzt werden.

Welche Materialien und Bauweise zeichnen den Diffusor aus?

Der Diffusor besteht aus 3 mm starkem Stahlblech mit einer feuerverzinkten Oberfläche, die effektiven Korrosionsschutz bietet. Beidseitige Flansche mit Lochbild nach DIN 24155 ermöglichen eine einfache und sichere Montage. Der Öffnungswinkel von etwa 7 Grad trägt zur optimalen Strömungsführung bei.

Technische Daten

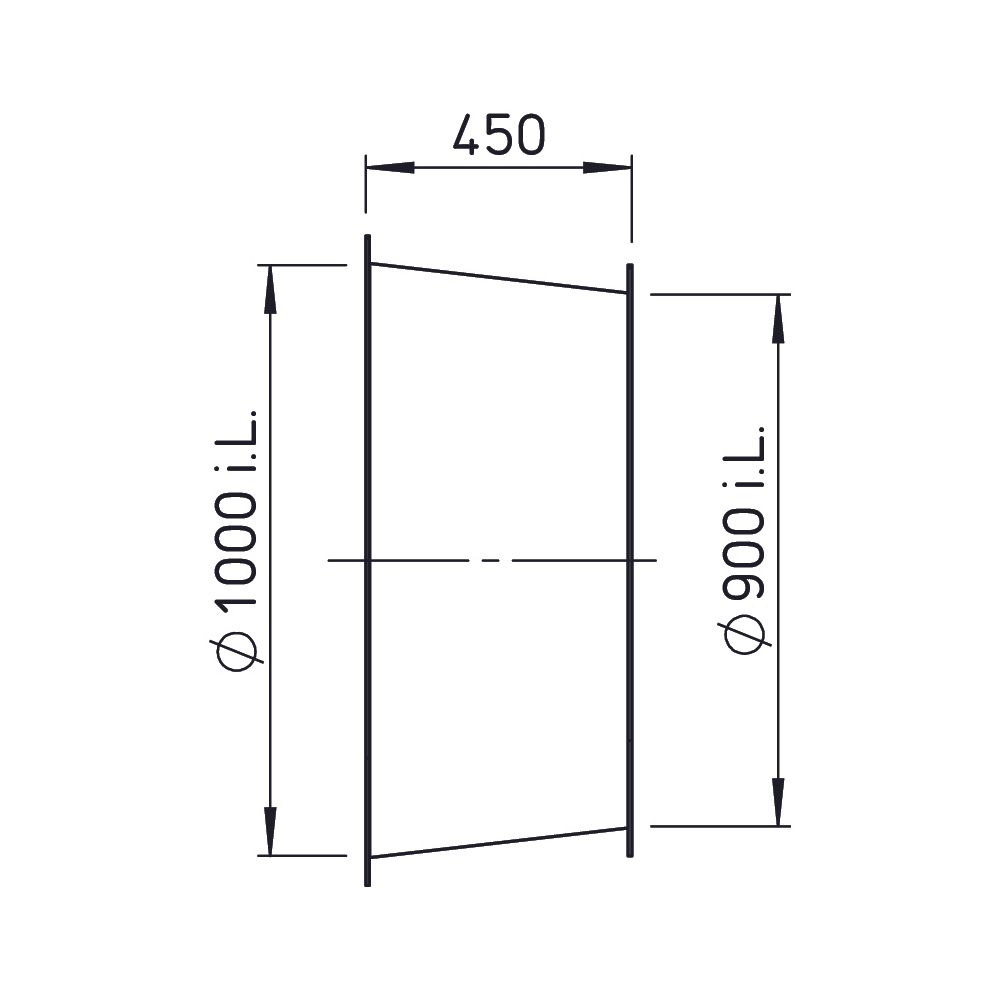

• Baugröße: 900
• Baugrößensprung: DN 900 auf DN 1000
• Länge: 450 mm
• Blechstärke: 3 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: Beidseitig
• Lochbild Flansch: DIN 24155
• Gewicht: 45,7 kg

Der Helios DIF 900 Diffusor bietet eine effiziente Druckumwandlung und reduziert Austrittsverluste bei Lüftungsanlagen. Mit seiner robusten Stahlblechkonstruktion, feuerverzinkter Oberfläche und der Anpassung von DN 900 auf DN 1000 ist er eine zuverlässige Komponente für den Einsatz hinter Axialventilatoren, die eine verbesserte Luftströmung und Druckverteilung sicherstellt.
