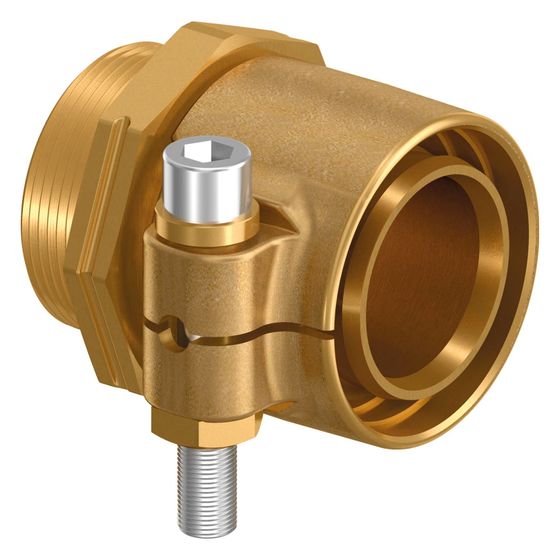

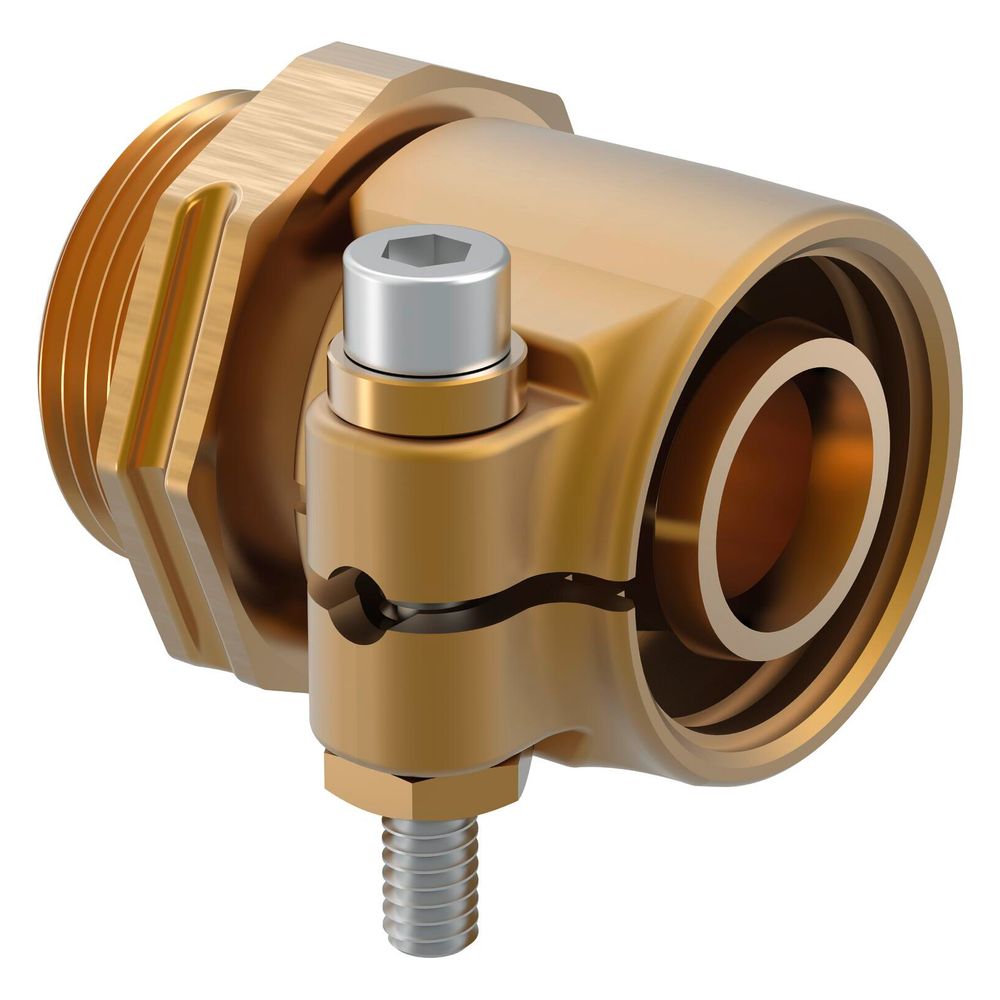

Uponor Wipex Übergangsnippel PN 10, 32x4,4mm, G 1"

Der Uponor Wipex Übergangsnippel PN 10, 32x4,4mm G 1" ist ein hochwertiges Verbindungselement aus der Uponor Wipex Serie, das speziell für die Nahwärmeversorgung entwickelt wurde. Dieses gerade Fitting ermöglicht den sicheren Übergang von PE-Xa Rohren auf zylindrische G-Außengewinde und ist für einen maximalen Arbeitsdruck von 10 bar bei Temperaturen bis zu +95 °C ausgelegt. Er ist ideal für den Einsatz in verschiedenen Rohrsystemen wie VIP Aqua, Aqua und Quattro.

Wie ist der Uponor Wipex Übergangsnippel konstruiert und welche Materialien werden verwendet?

Der Übergangsnippel besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing (DZR) gemäß DIN EN ISO 6509 für beide Anschlüsse. Eine sichere Abdichtung wird durch einen O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichergestellt, der sowohl zwischen einzelnen Wipex Formteilen als auch zwischen dem Übergangsnippel und dem Formteil dichtend wirkt. Das Schraubenset des Übergangsnippels beinhaltet eine Innensechskantschraube aus Edelstahl sowie Mutter und Unterlegscheibe aus Messing. Die Klemmhülse ist mit einem Kunststoffplättchen vorgeweitet (Dimension 63-110 mm), was eine einfache Montage unterstützt. Das Produkt ist zugfest und systemgebunden.

Welche Anschlussmöglichkeiten bietet der Übergangsnippel und für welche Rohrsysteme ist er geeignet?

Dieser Übergangsnippel verfügt über einen Klemmanschluss (Anschluss 1) mit einem Rohraußendurchmesser von 32 mm, der für den Übergang von PE-Xa Rohren vorgesehen ist. Anschluss 2 ist ein zylindrisches Außengewinde nach BSPP (ISO 228-1) mit einem Nenndurchmesser von 1 Zoll (25 mm), optimiert für die Abdichtung mit einem O-Ring. Das Fittingsystem ist kompatibel mit den Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS, was eine vielseitige Anwendung ermöglicht.

Welche technischen Eigenschaften und Zertifizierungen zeichnen den Übergangsnippel aus?

Der Uponor Wipex Übergangsnippel ist für eine maximale Temperaturbelastung von +95 °C und einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Standard Dimension Ratio (SDR) beträgt 7,4. Das Produkt ist nach Kiwa Systemzertifizierung, DVGW W534 und ÖVGW PW302 zertifiziert, was die Einhaltung hoher Qualitäts- und Sicherheitsstandards belegt. Es besitzt zudem das DVGW-Siegel und das KIWA-Prüfsiegel.

Technische Daten

• Anschluss 1: Klemmanschluss
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser Anschluss 1: 32 mm
• Nenndurchmesser Anschluss 2: 1 Zoll (25 mm)
• Länge: 52 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperatur: +95 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Standard Dimension Ratio (SDR): 7,4

Der Uponor Wipex Übergangsnippel PN 10 bietet eine zuverlässige und langlebige Verbindungslösung für PE-Xa Rohrsysteme in der Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-Dichtung, ermöglicht er einen sicheren Übergang zu Außengewindeanschlüssen. Die Auslegung für einen maximalen Arbeitsdruck von 10 bar und Temperaturen bis +95 °C macht ihn zu einer robusten Komponente für anspruchsvolle Installationen.
