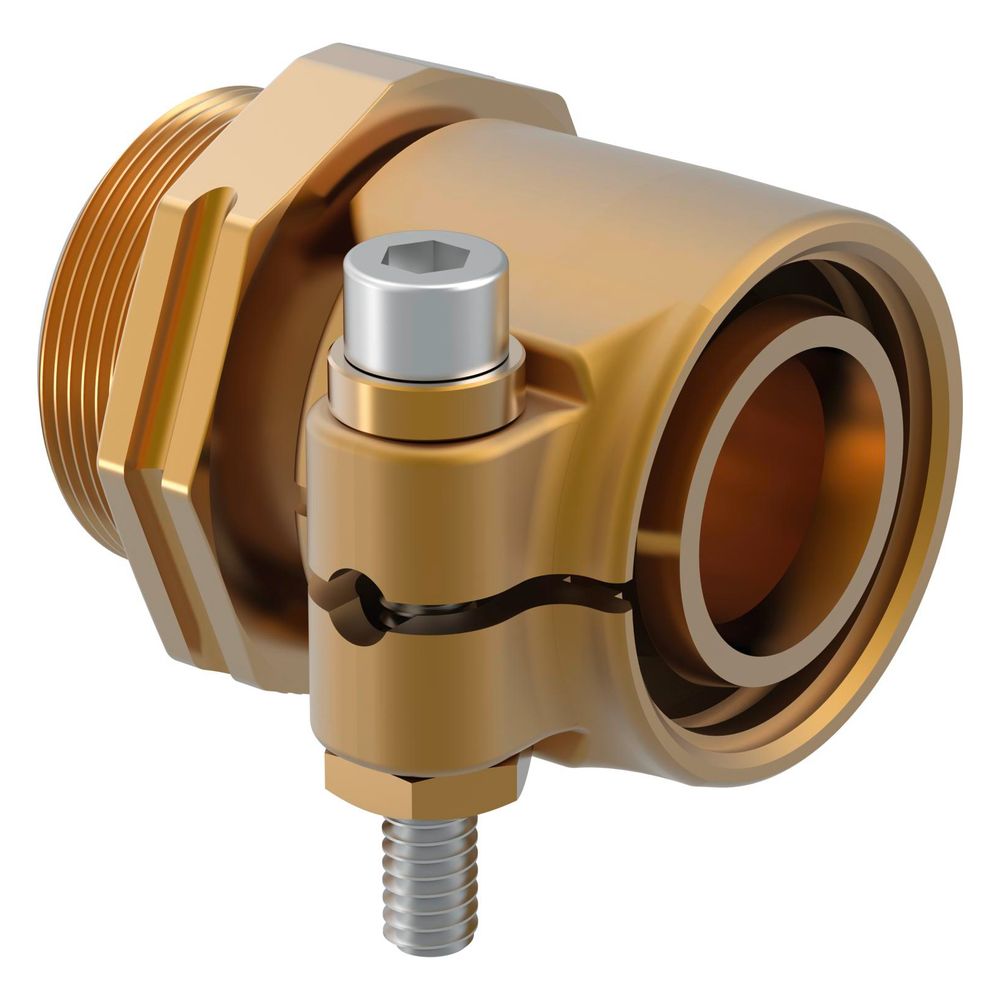

Uponor Wipex Übergangsnippel PN 6, 32x2,9mm, G 1"

Der Uponor Wipex Übergangsnippel PN 6, 32x2,9mm G 1" , 1018329 ist ein spezialisiertes Verbindungselement aus der Uponor Wipex Serie, das den Übergang von PE-Xa- und PE 100-RC Rohren auf zylindrische G-Außengewinde ermöglicht. Er ist für den Einsatz in verschiedenen Rohrsystemen wie VIP Thermo, Thermo, Varia, Quattro, Supra und Supra PLUS konzipiert und bietet eine zuverlässige Abdichtung mittels O-Ring. Dieser Nippel ist für maximale Temperaturen von bis zu 95 °C bei 6 bar oder 20 °C bei 16 bar ausgelegt.

Wie ist der Übergangsnippel konstruiert und aus welchen Materialien besteht er?

Der Uponor Wipex Übergangsnippel ist ein einteiliges, gerades Fitting, gefertigt aus korrosionsbeständigem und entzinkungsbeständigem Messing gemäß DIN EN ISO 6509. Dies trägt zu einer hohen Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen bei. Das Schraubenset des Übergangsnippels beinhaltet eine Innensechskantschraube aus Edelstahl sowie eine Mutter und Unterlegscheibe aus Messing. Die Klemmhülse ist bei größeren Dimensionen (63-110 mm) mit Kunststoffplättchen vorgeweitet, was die Montage erleichtert. Die Abdichtung erfolgt über einen O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine sichere Verbindung zwischen den einzelnen Wipex Formteilen sowie zwischen Übergangsnippel und Formteil sicherstellt.

Für welche Rohrsysteme und Einsatzbereiche ist der Übergangsnippel geeignet?

Dieser Übergangsnippel ist ein systemgebundenes Fittingsystem für eine breite Palette von Uponor Rohrsystemen. Dazu gehören die Systeme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er dient der Verbindung von PE-Xa- und PE 100-RC Mediumrohren mit Übergangsnippeln, die ein zylindrisches Außengewinde aufweisen. Die maximale Temperaturbelastung liegt bei 95 °C, während der maximale Arbeitsdruck bei 20 °C bis zu 16 bar betragen kann.

Welche Qualitätsstandards und Zertifizierungen erfüllt der Übergangsnippel?

Der Uponor Wipex Übergangsnippel erfüllt hohe Qualitätsstandards, die durch verschiedene Zertifizierungen belegt sind. Dazu zählen die KOMO Systemzertifizierung nach BRL 5609, die Kiwa Systemzertifizierung, die DVGW Zertifizierung (einschließlich VP600 und VP375) sowie die ÖVGW Zertifizierung. Eine Deklaration nach DIN EN 15632 durch die Zertifizierungsstelle Kiwa N.V. bestätigt ebenfalls die Konformität des Produkts. Diese Prüfsiegel unterstreichen die Zuverlässigkeit und Sicherheit des Übergangsnippels im Einsatz.

Wie sind die Anschlüsse und Maße des Übergangsnippels gestaltet?

Der Übergangsnippel verfügt auf der einen Seite über einen Klemmanschluss mit einem Rohraußendurchmesser von 32. Die andere Seite ist mit einem zylindrischen Außengewinde BSPP (ISO 228-1) mit einem Nenndurchmesser von 1 Zoll (25) ausgestattet. Die Gesamtlänge des Nippels beträgt 52. Der Anschluss 1 hat eine Länge von 33 und der Anschluss 2 eine Länge von 19. Die Arbeitslängen beider Anschlüsse betragen jeweils 7. Die Konstruktion ist nicht exzentrisch und verfügt über keine Entleerungsventile oder Entlüfter.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser Anschluss 1: 32
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Länge: 52
• Material Fitting und Klemmhülse: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Temperatur: 95 °C
• Max. Arbeitsdruck: 6 bar (bei 95 °C) / 16 bar (bei 20 °C)

Der Uponor Wipex Übergangsnippel bietet eine sichere und langlebige Verbindung für PE-Xa- und PE 100-RC Rohrsysteme. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-O-Ring-Dichtung, ist dieser Nippel für anspruchsvolle Anwendungen in der Nahwärmeversorgung und anderen Heizungssystemen geeignet. Mit einer maximalen Temperaturbeständigkeit von 95 °C und einem Arbeitsdruck von bis zu 16 bar bei 20 °C stellt er eine zuverlässige Komponente dar.
