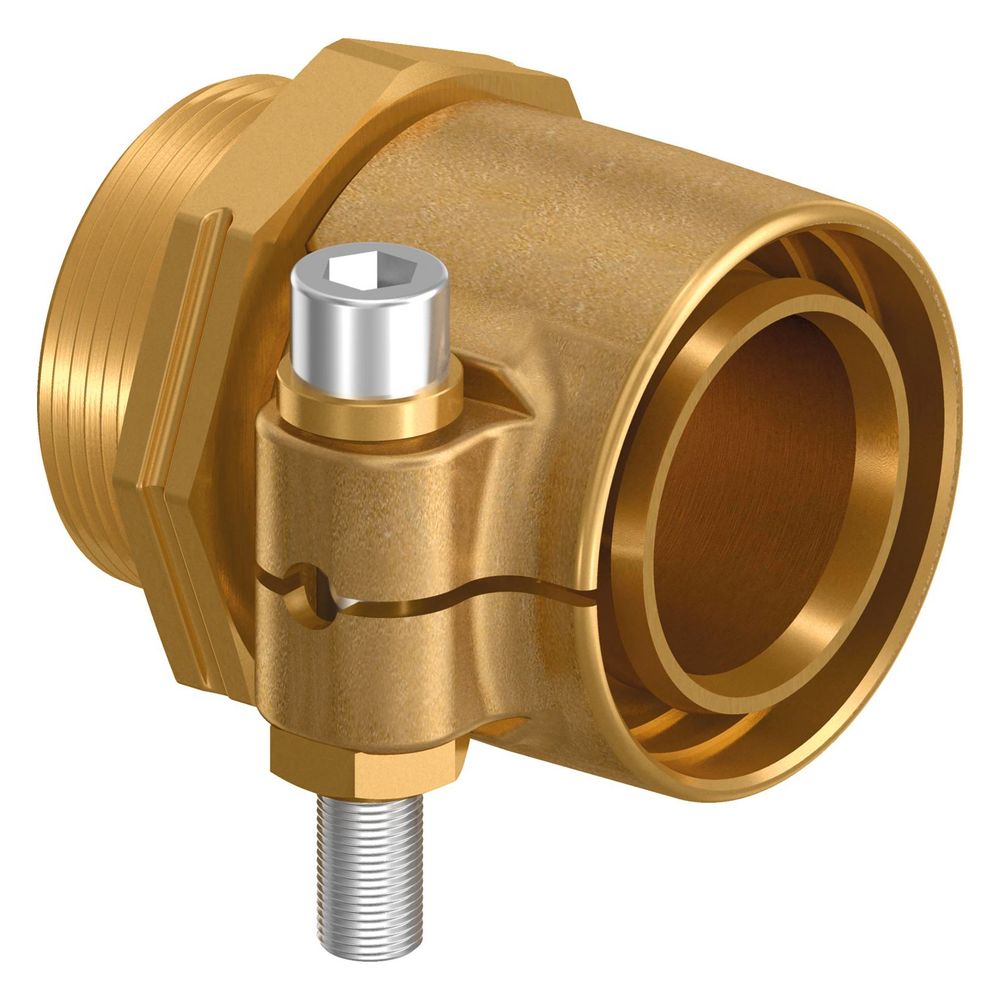

Uponor Wipex Übergangsnippel PN 6, 25x2,3mm, G 1"

Der Uponor Wipex Übergangsnippel PN 6, 25x2,3mm, G 1" ist ein essenzielles Verbindungselement aus der Uponor Wipex Serie, das für den sicheren Übergang von PE-Xa- und PE 100-RC Rohren auf ein zylindrisches G-Außengewinde konzipiert wurde. Die Abdichtung erfolgt zuverlässig mit einem O-Ring. Gefertigt aus korrosionsbeständigem Messing, ist dieser Übergangsnippel für anspruchsvolle Anwendungen in der Nahwärmeversorgung geeignet und hält Temperaturen von bis zu 95 °C bei 6 bar oder 20 °C bei 16 bar stand.

Wie ist der Uponor Wipex Übergangsnippel konstruiert und welche Materialien werden verwendet?

Dieser einteilige, gerade Übergangsnippel besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing gemäß DIN EN ISO 6509 für beide Anschlüsse. Eine zuverlässige Abdichtung wird durch einen O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichergestellt, der sowohl zwischen einzelnen Wipex Formteilen als auch zwischen dem Übergangsnippel und dem Formteil wirkt. Das Schraubenset des Übergangsnippels beinhaltet eine Innensechskantschraube aus Edelstahl sowie eine Mutter und Unterlegscheibe aus Messing. Für Dimensionen von 63 bis 110 mm ist die Klemmhülse mit Kunststoffplättchen vorgeweitet.

Welche Anschlussarten und Maße bietet der Übergangsnippel?

Der Uponor Wipex Übergangsnippel verfügt über einen Klemmanschluss als Anschluss 1 mit einem Rohraußendurchmesser von 25 mm, einer Länge von 28 mm und einer Arbeitslänge von 7 mm. Anschluss 2 ist ein zylindrisches Außengewinde BSPP (ISO 228-1) der Größe G 1 Zoll (25), mit einer Länge von 19 mm und ebenfalls einer Arbeitslänge von 7 mm. Die Gesamtlänge des Nippels beträgt 47 mm. Beide Anschlüsse sind unbehandelt und nicht exzentrisch ausgeführt. Das Standard Dimension Ratio (SDR) beträgt 11.

Für welche Rohrsysteme und Betriebsbedingungen ist der Übergangsnippel geeignet?

Dieser Übergangsnippel ist als Teil des Fittingsystems für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS konzipiert. Er ermöglicht die Verbindung von PE-Xa und PE 100-RC Mediumrohren mit Übergangsnippeln, die ein zylindrisches Außengewinde besitzen. Das Produkt ist systemgebunden und zugfest. Es ist für eine maximale Temperaturbelastung von +95 °C ausgelegt, wobei der maximale Arbeitsdruck bei 6 bar liegt. Bei einer Temperatur von +20 °C kann ein Arbeitsdruck von bis zu 16 bar erreicht werden.

Welche Zertifizierungen und Qualitätsstandards erfüllt der Uponor Wipex Übergangsnippel?

Der Uponor Wipex Übergangsnippel erfüllt diverse Qualitätsstandards und ist durch mehrere Zertifizierungen bestätigt. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Deklaration nach DIN EN 15632, die DVGW VP600, die Kiwa Systemzertifizierung, die ÖVGW Zertifizierung und die DVGW VP375. Diese Zertifikate unterstreichen die hohe Qualität und Sicherheit des Produkts.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Rohraußendurchmesser Anschluss 1: 25 mm
• Länge: 47 mm
• Standard Dimension Ratio (SDR): 11
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Max. Arbeitsdruck bei 95 °C: 6 bar

Der Uponor Wipex Übergangsnippel PN 6, 25x2,3mm, G 1" bietet eine zuverlässige und langlebige Verbindungslösung für PE-Xa und PE 100-RC Rohre in der Nahwärmeversorgung. Seine Konstruktion aus entzinkungsbeständigem Messing und die O-Ring-Abdichtung stellen eine hohe Betriebssicherheit sicher. Mit einem Klemmanschluss für 25 mm Rohre und einem G 1 Zoll Außengewinde ist er vielseitig einsetzbar und für Drücke bis zu 16 bar bei 20 °C oder 6 bar bei 95 °C ausgelegt.
