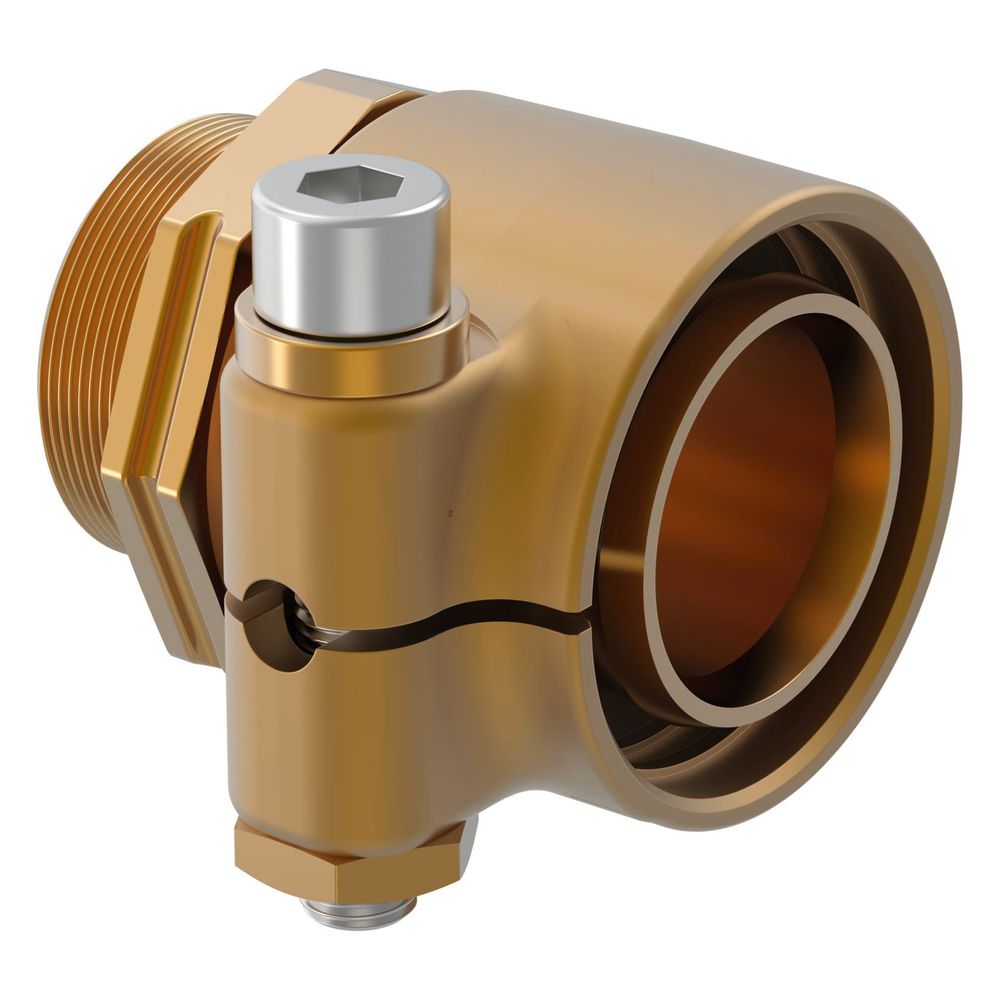

Uponor Wipex Übergangsnippel PN 6, 50x4,6mm, G 1 1/4"

Der Uponor Wipex Übergangsnippel PN 6, 50x4,6mm, G 1 1/4" ist eine robuste und zuverlässige Verbindungslösung für PE-Xa- und PE 100-RC Rohrsysteme. Er ermöglicht den Übergang auf zylindrische G-Außengewinde und ist für die Abdichtung mit einem O-Ring konzipiert. Gefertigt aus korrosions- und entzinkungsbeständigem Messing, ist dieser Übergangsnippel für anspruchsvolle Anwendungen in der Nahwärmeversorgung geeignet und hält Temperaturen bis +95 °C bei 6 bar oder +20 °C bei 16 bar stand. Er ist kompatibel mit den Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS.

Wie ist der Uponor Wipex Übergangsnippel konstruiert und welche Materialien werden verwendet?

Der Übergangsnippel ist aus hochwertigem, korrosionsbeständigem Messing gefertigt, das entzinkungsbeständig gemäß DIN EN ISO 6509 ist. Beide Anschlussseiten bestehen aus diesem robusten Werkstoff, was eine lange Lebensdauer und hohe Beständigkeit sicherstellt. Die Abdichtung erfolgt mittels eines O-Rings aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine zuverlässige Verbindung zwischen einzelnen Wipex Formteilen sowie zwischen Übergangsnippel und Formteil ermöglicht. Das Schraubenset des Übergangsnippels beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing. Für Rohrdimensionen von 63 bis 110 mm ist die Klemmhülse mit einem Kunststoffplättchen vorgeweitet, was die Montage erleichtert. Die Ausführung des Nippels ist gerade, einteilig, reduzierend, zugfest und systemgebunden.

Welche Anschlussmöglichkeiten bietet der Übergangsnippel?

Der Uponor Wipex Übergangsnippel verfügt über einen Klemmanschluss für Rohre mit einem Außendurchmesser von 50 mm. Der zweite Anschluss ist ein zylindrisches G 1 1/4 Zoll Außengewinde, das der Norm BSPP (ISO 228-1) entspricht und zur Abdichtung mit einem O-Ring vorgesehen ist. Diese Konfiguration ermöglicht einen sicheren und dichten Übergang zwischen PE-Xa- und PE 100-RC Mediumrohren und Komponenten mit zylindrischem Außengewinde.

Welche Leistungsdaten und Zertifizierungen besitzt der Uponor Wipex Übergangsnippel?

Dieser Übergangsnippel ist für eine maximale Temperaturbelastung von +95 °C ausgelegt. Er kann bei +95 °C einem maximalen Arbeitsdruck von 6 bar standhalten oder bei +20 °C einem Druck von bis zu 16 bar. Das Produkt ist durch eine Vielzahl anerkannter Zertifizierungen geprüft, darunter die KOMO Systemzertifizierung nach BRL 5609, die Deklaration nach DIN EN 15632, DVGW VP600, DVGW VP375, die Kiwa Systemzertifizierung, das DVGW-Siegel, das KIWA-Prüfsiegel und die ÖVGW Zertifizierung. Diese Nachweise bestätigen die hohe Qualität und Eignung für den Einsatz in relevanten Anwendungen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser Anschluss 1: 50 mm
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Max. Temperaturbelastung: +95 °C
• Max. Arbeitsdruck bei +95 °C: 6 bar
• Max. Arbeitsdruck bei +20 °C: 16 bar

Der Uponor Wipex Übergangsnippel bietet eine zuverlässige und langlebige Verbindungslösung für anspruchsvolle Anwendungen in der Nahwärmeversorgung. Seine Konstruktion aus entzinkungsbeständigem Messing und die EPDM-Dichtung stellen eine hohe Beständigkeit und Dichtigkeit sicher. Mit einem Klemmanschluss für 50 mm Rohre und einem G 1 1/4 Zoll Außengewinde ist er vielseitig einsetzbar und für Betriebsbedingungen von bis zu 6 bar bei +95 °C oder 16 bar bei +20 °C ausgelegt, was eine sichere und dauerhafte Installation ermöglicht.
