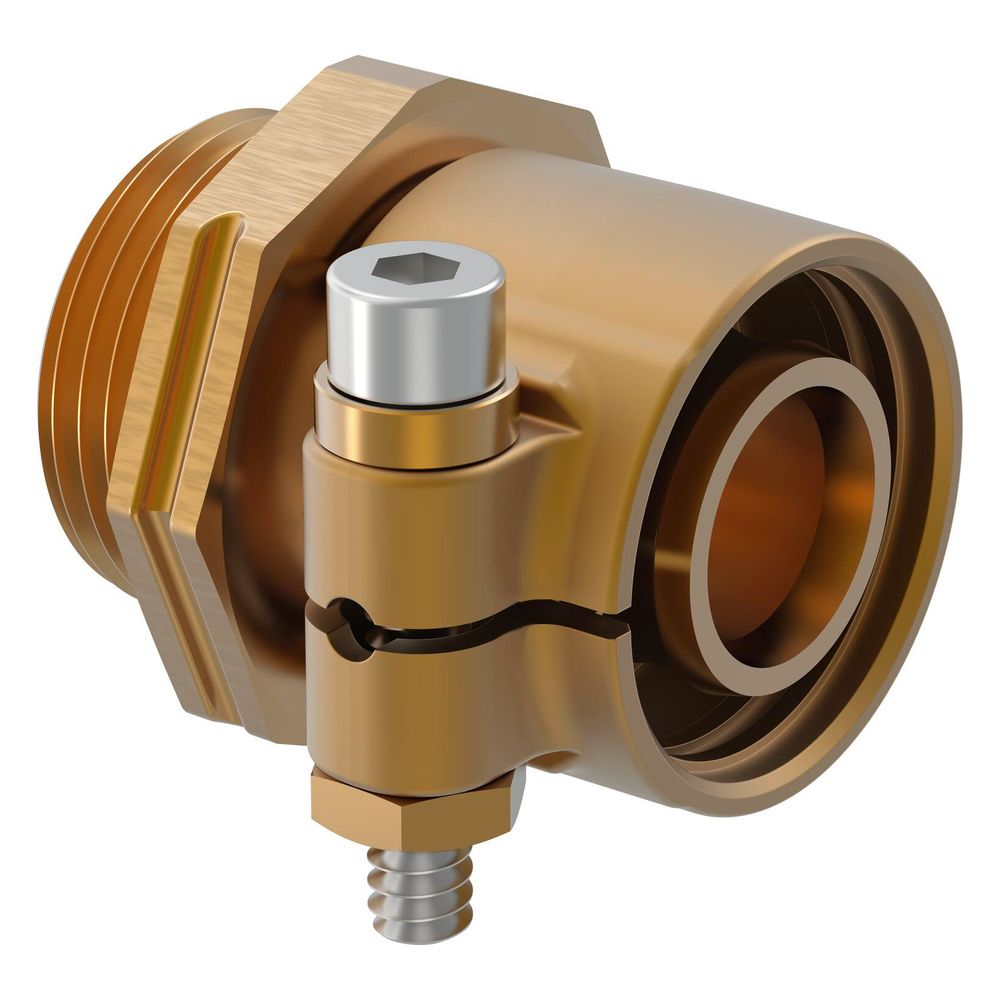

Uponor Wipex Übergangsnippel PN 10, 40x5,5mm, G 1 1/4"

Der Uponor Wipex Übergangsnippel PN 10, 40x5,5mm, G 1 1/4" ist ein einteiliges Verbindungselement aus der Uponor Wipex Serie. Er dient dem sicheren Übergang von PE-Xa Rohren zu zylindrischen Außengewinden und ist für den Einsatz in Nahwärmeversorgungen konzipiert. Das Produkt zeichnet sich durch seine korrosionsbeständigen, entzinkungsbeständigen Messinganschlüsse aus und ist für Betriebsdrücke bis 10 bar und Temperaturen bis +95 °C geeignet.

Wie ist der Übergangsnippel konstruiert und welche Materialien werden verwendet?

Der Übergangsnippel ist gerade ausgeführt und besteht aus korrosionsbeständigem Messing, das entzinkungsbeständig gemäß DIN EN ISO 6509 ist. Beide Anschlüsse sind unbehandelt. Die Dichtung erfolgt mittels eines O-Rings aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine zuverlässige Abdichtung zwischen den Wipex Formteilen und dem Übergangsnippel ermöglicht. Das Schraubenset beinhaltet eine Innensechskantschraube aus Edelstahl sowie Mutter und Unterlegscheibe aus Messing.

Welche Anschlüsse und Maße besitzt der Übergangsnippel?

Der Übergangsnippel verfügt über einen Klemmanschluss für PE-Xa Rohre mit einem Rohraußendurchmesser von 40 mm, einer Länge von 38 mm und einer Arbeitslänge von 8 mm. Der zweite Anschluss ist ein zylindrisches Außengewinde BSPP (ISO 228-1) mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm), einer Länge von 24 mm und einer Arbeitslänge von 8 mm. Die Gesamtlänge des Nippels beträgt 61 mm. Die Verbindung ist reduzierend und zugfest. Eine mit Kunststoffplättchen vorgeweitete Klemmhülse ist für Dimensionen von 63-110 mm vorgesehen.

Für welche Anwendungen und Rohrsysteme ist der Übergangsnippel geeignet?

Der Übergangsnippel ist speziell für den Übergang von PE-Xa Rohren konzipiert und eignet sich für die Verbindung mit Wipex Formteilen. Er ist kompatibel mit den Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Die vorgeweitete Klemmhülse ist für Dimensionen von 63 bis 110 mm ausgelegt.

Welche technischen Spezifikationen und Zertifizierungen liegen vor?

Das Produkt ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt und kann Temperaturen bis +95 °C standhalten. Es ist zugfest und systemgebunden. Die Zertifizierungen umfassen die Kiwa Systemzertifizierung, DVGW W534, ÖVGW PW302 sowie die KOMO Systemzertifizierung, welche die Qualität und Sicherheit des Produkts bestätigen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser Anschluss 1: 40 mm
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Länge: 61 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperaturbelastung: +95 °C
• Material: Messing (entzinkungsbeständig, DZR), Dichtung EPDM

Der Uponor Wipex Übergangsnippel PN 10 bietet eine zuverlässige Verbindungslösung für PE-Xa Rohrsysteme mit zylindrischem Außengewinde. Mit seiner korrosionsbeständigen Messingausführung, den geprüften Dichtungen aus EPDM und den anerkannten Zertifizierungen ist er für den Einsatz in anspruchsvollen Nahwärmeversorgungen geeignet und ermöglicht sichere Betriebsbedingungen bis 10 bar und +95 °C.
