Uponor Wipex Übergangsnippel
15 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nenndruck
Rohraußendurchmesser
Wandstärke
Außengewinde
1018328
55,70 €
2 - 3 Werktage
PN 6
25 mm
2,3 mm
1"
1018336
57,50 €
10 - 14 Werktage
PN 10
25 mm
3,5 mm
1"
1018329
60,70 €
2 - 3 Werktage
PN 6
32 mm
2,9 mm
1"
1018338
63,60 €
10 - 14 Werktage
PN 10
32 mm
4,4 mm
1"
1018339
78,40 €
10 - 14 Werktage
PN 10
40 mm
5,5 mm
1 1/4"
1018340
87,30 €
10 - 14 Werktage
PN 10
50 mm
6,9 mm
1 1/4"
1018331
87,30 €
2 - 3 Werktage
PN 6
50 mm
4,6 mm
1 1/4"
Beschreibung

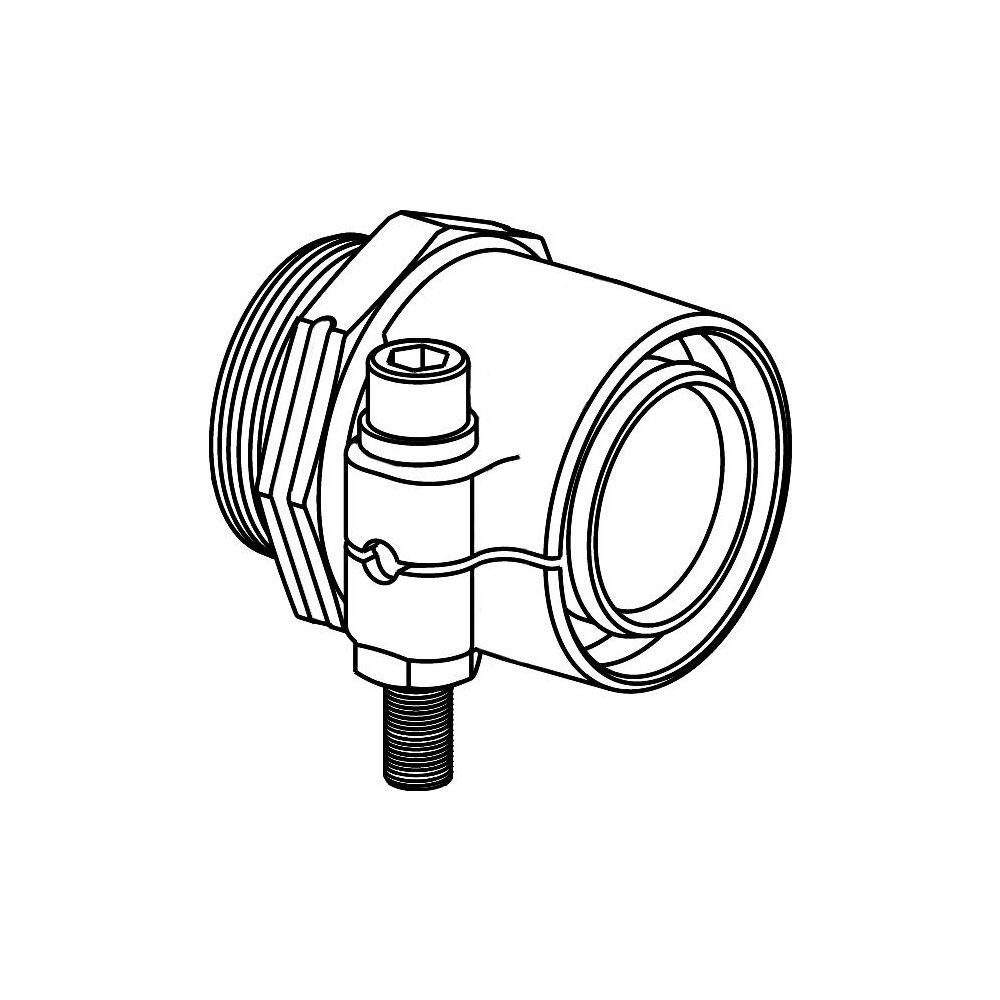

Uponor Wipex Übergangsnippel PN 6, 40x3,7mm, G 1 1/4"

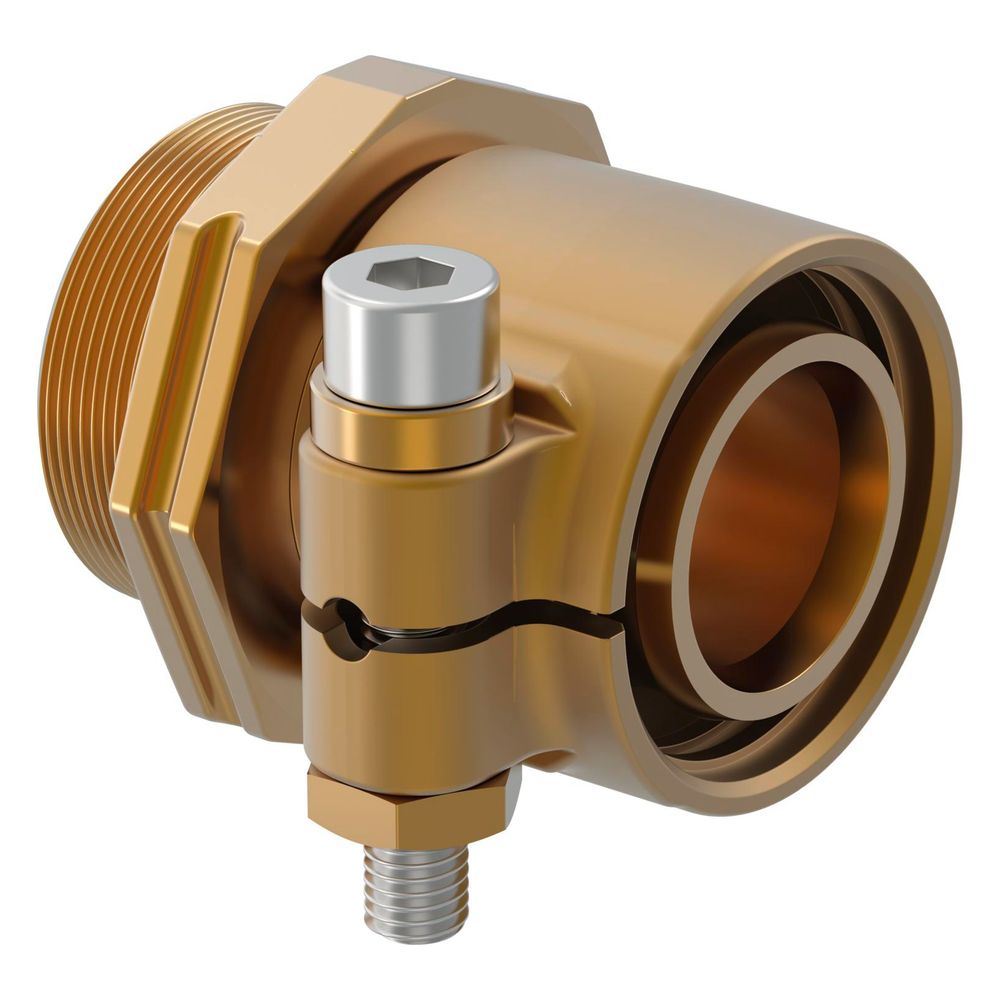

Der Uponor Wipex Übergangsnippel PN 6, 40x3,7mm G 1 1/4" ist ein spezialisiertes Verbindungselement, das den Übergang von PE-Xa- und PE 100-RC Rohren auf ein zylindrisches G-Außengewinde ermöglicht. Gefertigt aus korrosionsbeständigem und entzinkungsbeständigem Messing, bietet dieser Nippel eine zuverlässige Abdichtung mittels O-Ring. Er ist für den Einsatz in Rohrsystemen wie VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS konzipiert und für maximale Temperaturbelastungen von +95 °C bei 6 bar oder +20 °C bei 16 bar ausgelegt.
Welche Materialien kommen zum Einsatz?
Der Uponor Wipex Übergangsnippel besteht aus hochwertigen Materialien, die Langlebigkeit und Korrosionsbeständigkeit sicherstellen. Fitting und Klemmhülse sind aus entzinkungsbeständigem Messing gefertigt, welches der Norm DIN EN ISO 6509 entspricht. Die Innensechskantschraube ist aus Edelstahl, während Mutter und Unterlegscheibe ebenfalls aus Messing bestehen. Als Dichtungsmaterial wird Ethylen-Propylen-Dien-Kautschuk (EPDM) verwendet, was eine zuverlässige Abdichtung ermöglicht.
Welche technischen Merkmale zeichnen den Übergangsnippel aus?
Dieser 1-teilige Übergangsnippel in gerader Form verfügt über einen Klemmanschluss für Rohre mit einem Außendurchmesser von 40 mm und ein zylindrisches Außengewinde BSPP (ISO 228-1) mit einem Nenndurchmesser von 1 1/4 Zoll (32). Die Gesamtlänge des Nippels beträgt 61 mm. Eine mit Kunststoffplättchen vorgeweitete Klemmhülse ist für Dimensionen von 63 bis 110 mm vorgesehen. Der Übergangsnippel ist reduzierend, zugfest und systemgebunden, mit einem Standard Dimension Ratio (SDR) von 11.
Für welche Anwendungen ist der Übergangsnippel geeignet?
Der Uponor Wipex Übergangsnippel ist ein integraler Bestandteil des Fittingsystems für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er dient der sicheren Verbindung und dem Übergang zwischen PE-Xa- und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Die maximale Temperaturbelastung liegt bei +95 °C, der maximale Arbeitsdruck bei 6 bar bei dieser Temperatur oder 16 bar bei +20 °C.
Welche Zertifizierungen liegen vor?
Der Uponor Wipex Übergangsnippel erfüllt hohe Qualitätsstandards, die durch verschiedene Zertifizierungen bestätigt werden. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Deklaration nach DIN EN 15632 und die DVGW VP600 Zertifizierung. Weitere Prüfsiegel umfassen die Kiwa Systemzertifizierung und die ÖVGW Zertifizierung, sowie das DVGW-Siegel und das KIWA-Prüfsiegel.
Technische Daten
- Rohraußendurchmesser Anschluss 1: 40 mm
- Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
- Länge: 61 mm
- Max. Temperaturbelastung: +95 °C
- Max. Arbeitsdruck: 6 bar (bei +95 °C) / 16 bar (bei +20 °C)
- Material Fitting: Messing, entzinkungsbeständig (DZR)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Ausführung: 1-teilig
- Form: gerade
- Standard Dimension Ratio (SDR): 11
Der Uponor Wipex Übergangsnippel PN 6, 40x3,7mm G 1 1/4" bietet eine zuverlässige und langlebige Lösung für den Übergang von PE-Xa- und PE 100-RC Rohren. Seine Konstruktion aus entzinkungsbeständigem Messing und die Abdichtung mittels EPDM-O-Ring ermöglicht eine hohe Betriebssicherheit. Mit einer maximalen Temperaturbelastung von +95 °C und einem Arbeitsdruck von bis zu 16 bar ist dieser Übergangsnippel eine robuste Komponente für anspruchsvolle Rohrsysteme.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Wipex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1018330 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitslänge Anschluss 1 | 7,5 |
| Arbeitslänge Anschluss 2 | 7,5 |
| Artikelnummer | UPONOR-1018330 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541100021 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,436 kg |
| KIWA-Prüfsiegel | ja |

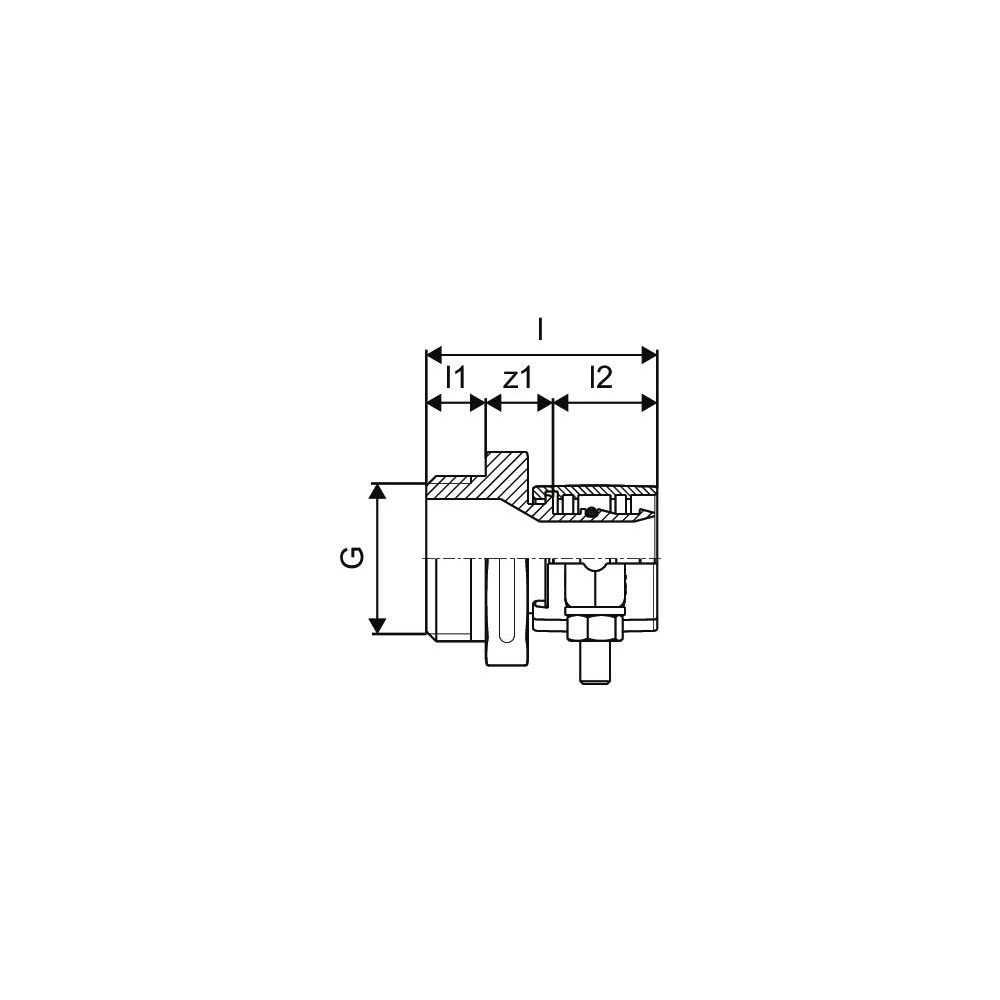

| Länge | 61 |
| Länge Anschluss 1 | 37,5 |
| Länge Anschluss 2 | 23,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
