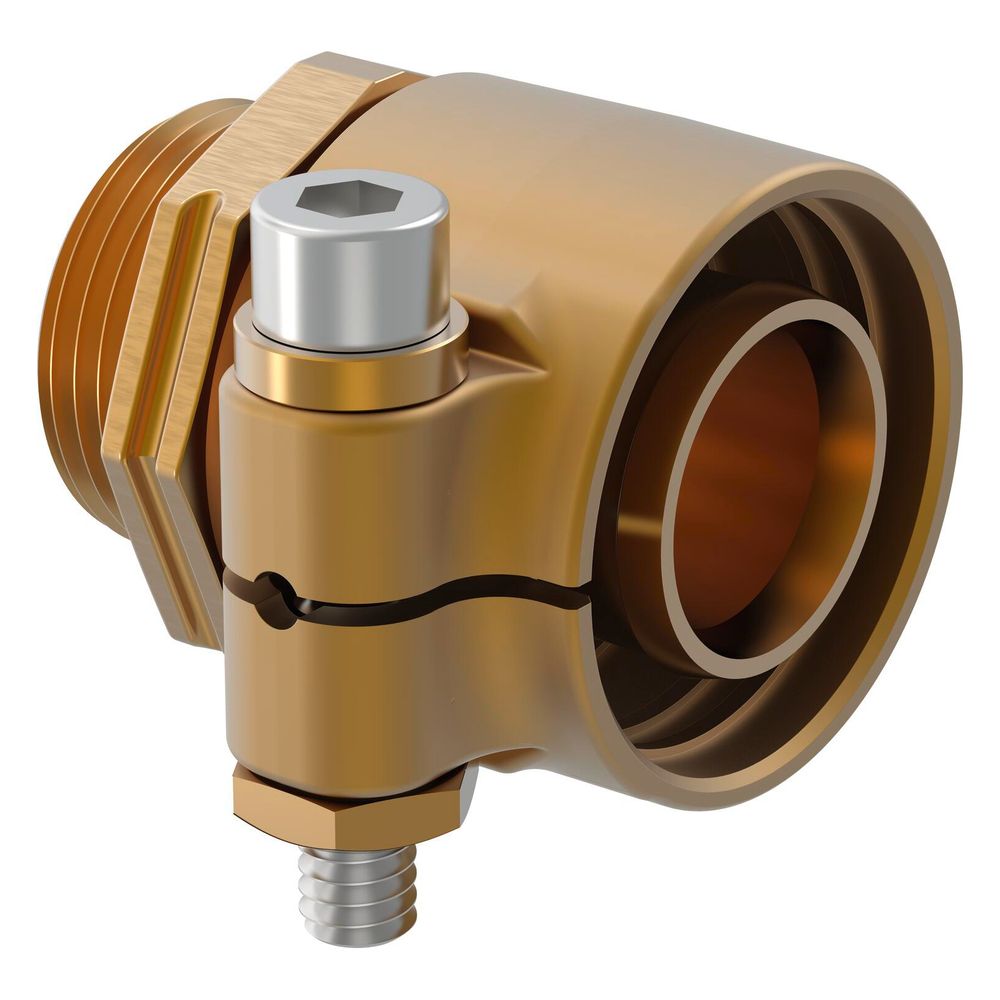

Uponor Wipex Übergangsnippel PN 10, 50x6,9mm, G 1 1/4"

Der Uponor Wipex Übergangsnippel PN 10, 50x6,9mm, G 1 1/4" ist ein hochwertiges, einteiliges Fitting aus der Wipex Serie, das speziell für den Übergang von PE-Xa Rohren zu zylindrischen Außengewinden entwickelt wurde. Dieses Produkt zeichnet sich durch seine korrosionsbeständigen, entzinkungsbeständigen Messinganschlüsse mit einer Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) aus und ist für Anwendungen mit einem maximalen Betriebsdruck von 10 bar und Temperaturen bis zu 95 °C geeignet. Typische Einsatzbereiche sind Nahwärmeversorgungen und Rohrsysteme wie VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS.

Wie ist der Übergangsnippel konstruiert und welche Materialien werden verwendet?

Der Übergangsnippel ist einteilig und gerade ausgeführt. Beide Anschlüsse bestehen aus Messing mit entzinkungsbeständiger Werkstoffgüte (DZR), was eine hohe Korrosionsbeständigkeit sicherstellt. Die Abdichtung erfolgt über einen O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine zuverlässige Verbindung zwischen den Wipex Formteilen und dem Übergangsnippel ermöglicht. Die Klemmhülse ist mit Kunststoffplättchen vorgeweitet und für Dimensionen von 63 bis 110 mm geeignet. Das Schraubenset umfasst eine Innensechskantschraube aus Edelstahl sowie Mutter und Unterlegscheibe aus Messing.

Welche Anschlüsse und Maße sind beim Wipex Übergangsnippel vorhanden?

Der Übergangsnippel verfügt auf der einen Seite über einen Klemmanschluss mit einem Rohraußendurchmesser von 50 mm und einer Länge von 45 mm. Die Arbeitslänge dieses Anschlusses beträgt 8 mm. Auf der anderen Seite befindet sich ein zylindrisches Außengewinde (BSPP nach ISO 228-1) mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einer Länge von 24 mm, ebenfalls mit einer Arbeitslänge von 8 mm. Die Gesamtlänge des Übergangsnippels beträgt 68 mm.

Für welche Rohrsysteme und Anwendungen ist der Übergangsnippel geeignet?

Der Übergangsnippel ist für den Einsatz in verschiedenen Wipex Rohrsystemen konzipiert, darunter VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er dient als Verbindungselement für den Übergang von PE-Xa und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Die maximale Temperaturbelastung liegt bei 95 °C, der maximale Arbeitsdruck bei 10 bar, was ihn für den Einsatz in Nahwärmeversorgungen und ähnlichen Anwendungen qualifiziert.

Welche Zertifizierungen und Prüfungen liegen für den Übergangsnippel vor?

Der Übergangsnippel ist mit mehreren anerkannten Zertifizierungen ausgestattet, darunter die Kiwa Systemzertifizierung, DVGW W534, DVGW W321 sowie ÖVGW PW302 und KOMO Systemzertifizierung. Diese Zertifikate bestätigen die Eignung und Qualität des Produkts für den Einsatz in Trinkwasser- und Heizungsanlagen. Das Produkt ist systemgebunden und entspricht den Anforderungen der DIN EN ISO 6509 bezüglich der entzinkungsbeständigen Messingwerkstoffe.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss, Rohraußendurchmesser 50 mm
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1), Nenndurchmesser 1 1/4 Zoll (32 mm)
• Länge gesamt: 68 mm
• Material: Messing, entzinkungsbeständig (DZR)
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperaturbelastung: +95 °C
• Standard Dimension Ratio (SDR): 7,4

Der Uponor Wipex Übergangsnippel bietet eine zuverlässige und korrosionsbeständige Verbindungslösung für PE-Xa Rohrsysteme mit zylindrischem Außengewinde. Mit seiner robusten Messingausführung, der EPDM-Dichtung und den anerkannten Zertifizierungen ist er für Anwendungen mit bis zu 10 bar Druck und 95 °C Temperatur geeignet und unterstützt eine sichere Nahwärmeversorgung sowie weitere Heizungs- und Trinkwasserinstallationen.
