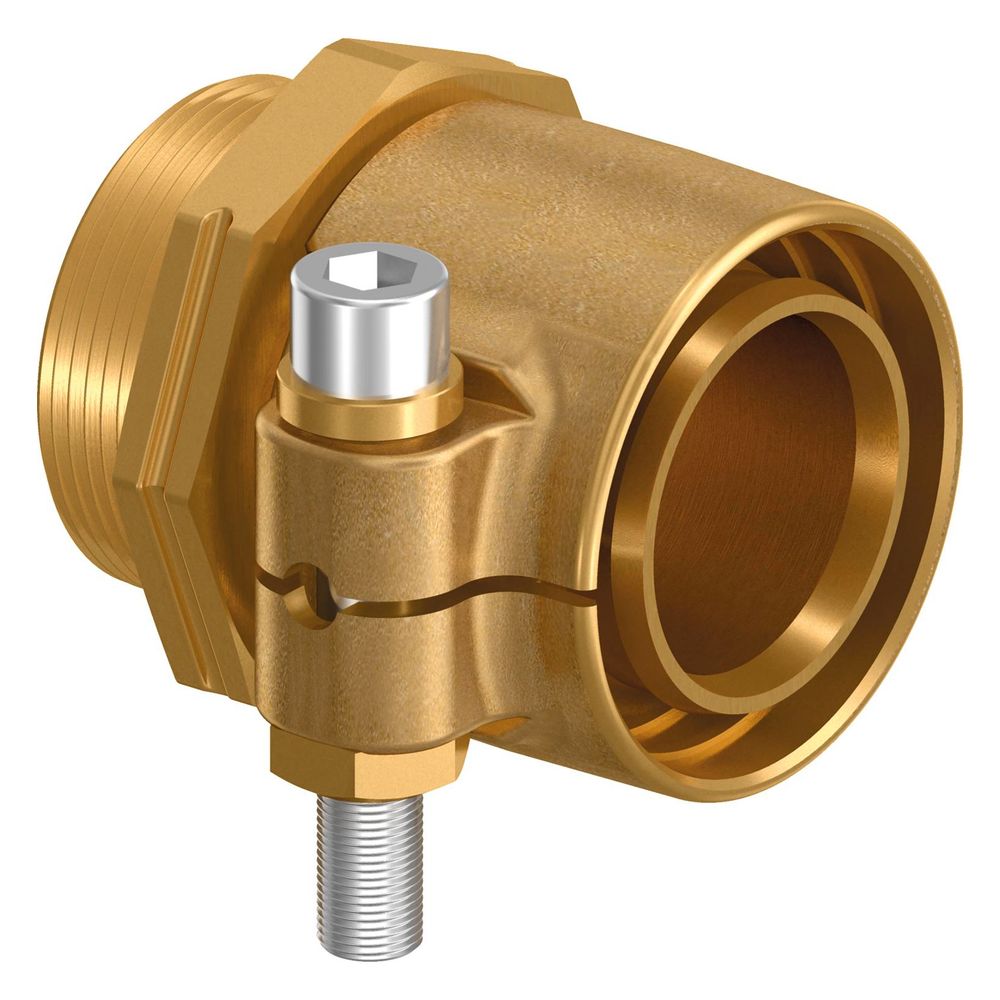

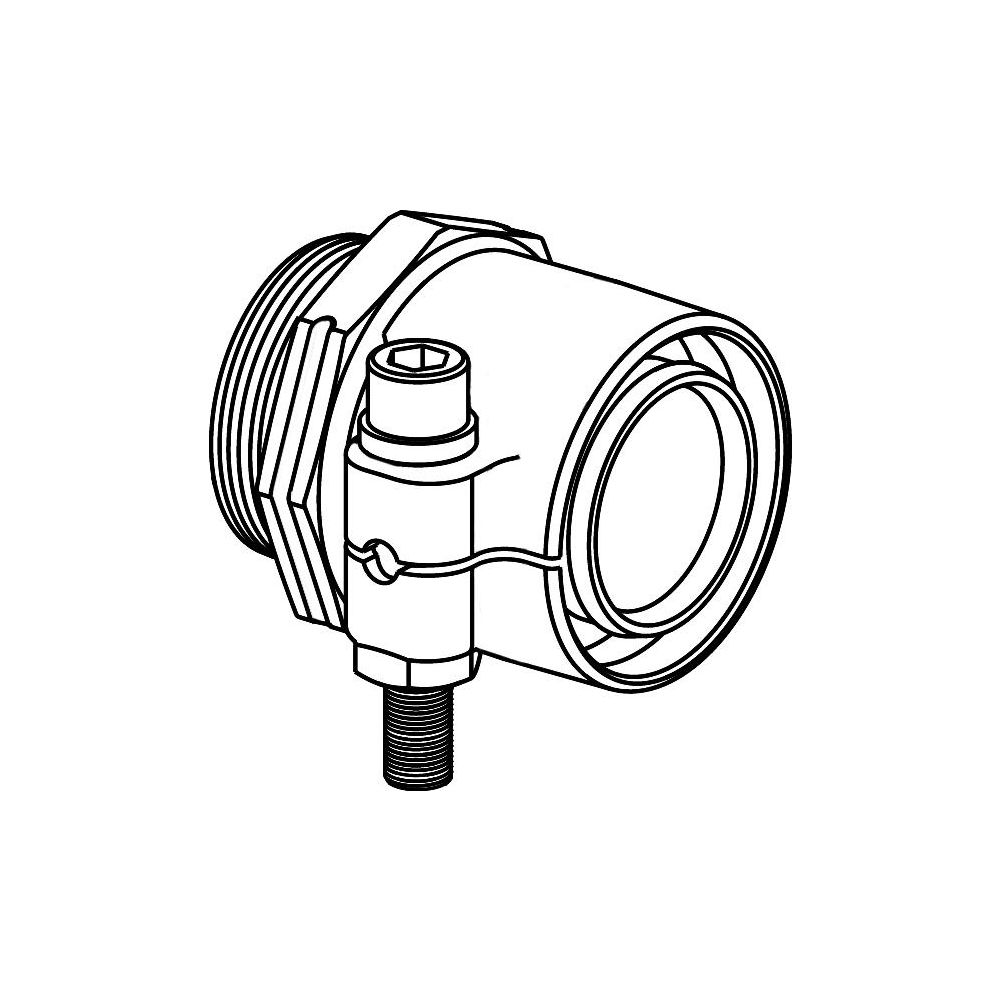

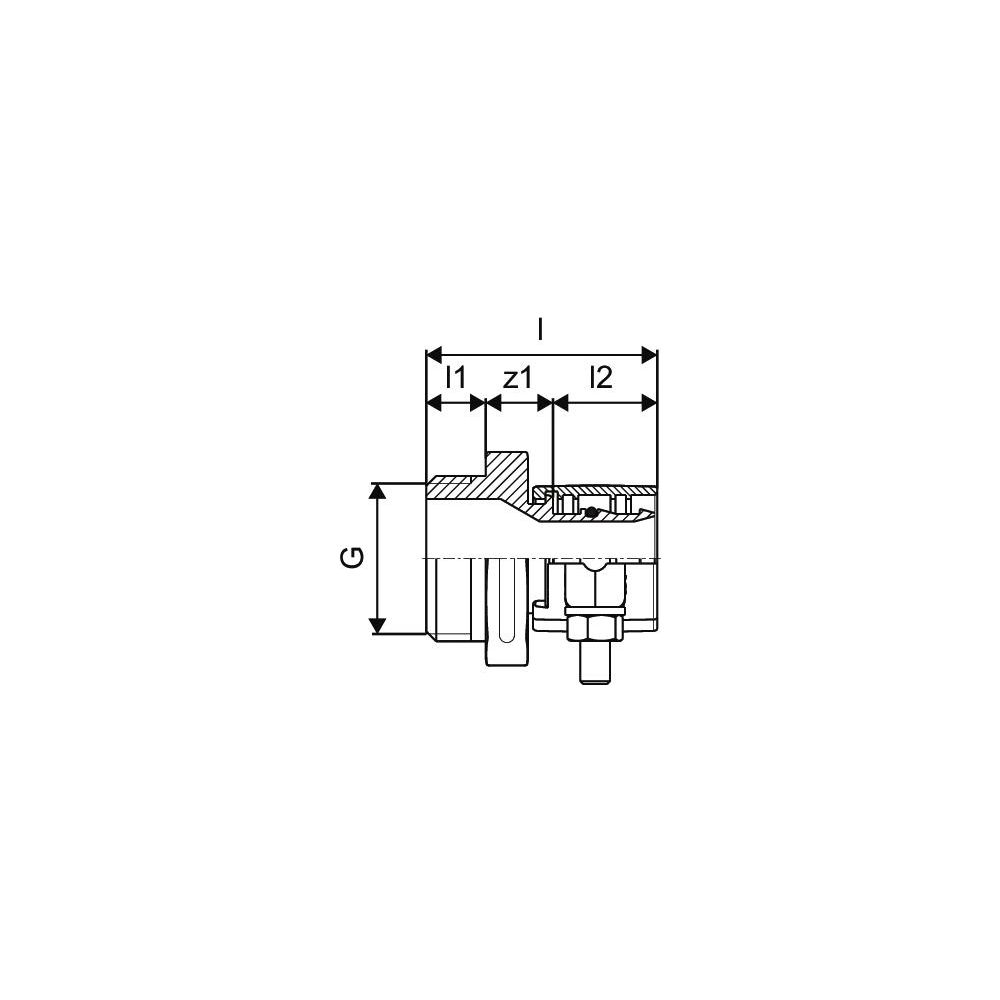

Uponor Wipex Übergangsnippel PN 10, 25x3,5mm, G 1"

Der Uponor Wipex Übergangsnippel PN 10, 25x3,5mm, G 1" ist ein robustes Verbindungselement aus der Uponor Wipex Serie. Er dient dem Übergang von PE-Xa Rohren auf zylindrische G-Außengewinde und ist für die Nahwärmeversorgung sowie weitere systemgebundene Installationen konzipiert. Gefertigt aus entzinkungsbeständigem Messing, ermöglicht dieser gerade, einteilige Nippel eine sichere und dichte Verbindung bei einem maximalen Arbeitsdruck von 10 bar und Temperaturen bis zu +95 °C.

Wie ist der Übergangsnippel konstruiert und welche Materialien werden verwendet?

Der Übergangsnippel besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing (DZR) gemäß DIN EN ISO 6509 für beide Anschlussseiten. Die Dichtung erfolgt mittels eines O-Rings aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine zuverlässige Abdichtung zwischen einzelnen Wipex Formteilen sowie zwischen dem Übergangsnippel und dem Wipex Formteil sicherstellt. Das Schraubenset, bestehend aus einer Innensechskantschraube aus Edelstahl, einer Mutter und einer Unterlegscheibe aus Messing, ist im Lieferumfang des Übergangsnippels enthalten. Die Klemmhülse ist mit einem Kunststoffplättchen vorgeweitet, passend für Dimensionen von 63 bis 110 mm.

Für welche Rohrsysteme und Anwendungen ist der Übergangsnippel geeignet?

Dieser Übergangsnippel ist als Fittingsystem für die Uponor Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS ausgelegt. Er ermöglicht die Verbindung von PE-Xa und PE 100-RC Mediumrohren mit Übergangsnippeln, die ein zylindrisches Außengewinde besitzen. Die Konstruktion ist speziell auf die Anforderungen der Nahwärmeversorgung zugeschnitten und unterstützt eine stabile und dauerhafte Verbindung in diesen Systemen.

Welche technischen Eigenschaften und Zertifizierungen besitzt der Übergangsnippel?

Das Produkt ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt und kann Temperaturen bis zu +95 °C standhalten. Es ist zugfest und systemgebunden, was eine hohe Betriebssicherheit ermöglicht. Der Übergangsnippel ist durch die Kiwa Systemzertifizierung, DVGW W534, DVGW W321, ÖVGW PW302 und KOMO Systemzertifizierung geprüft, welche die Qualität und Eignung für die vorgesehenen Anwendungen bestätigen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser Anschluss 1: 25 mm
• Nenndurchmesser Anschluss 2: 1 Zoll
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperaturbelastung: +95 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff: Messing, entzinkungsbeständig (DZR)

Der Uponor Wipex Übergangsnippel bietet eine zuverlässige und langlebige Verbindungslösung für PE-Xa Rohrsysteme. Seine Konstruktion aus entzinkungsbeständigem Messing und die Dichtung mit EPDM-O-Ring tragen zu einer hohen Betriebssicherheit bei. Mit einem maximalen Arbeitsdruck von 10 bar und einer Temperaturbeständigkeit bis +95 °C ist dieser Übergangsnippel eine robuste Komponente für anspruchsvolle Installationen in der Nahwärmeversorgung und anderen systemgebundenen Anwendungen.
