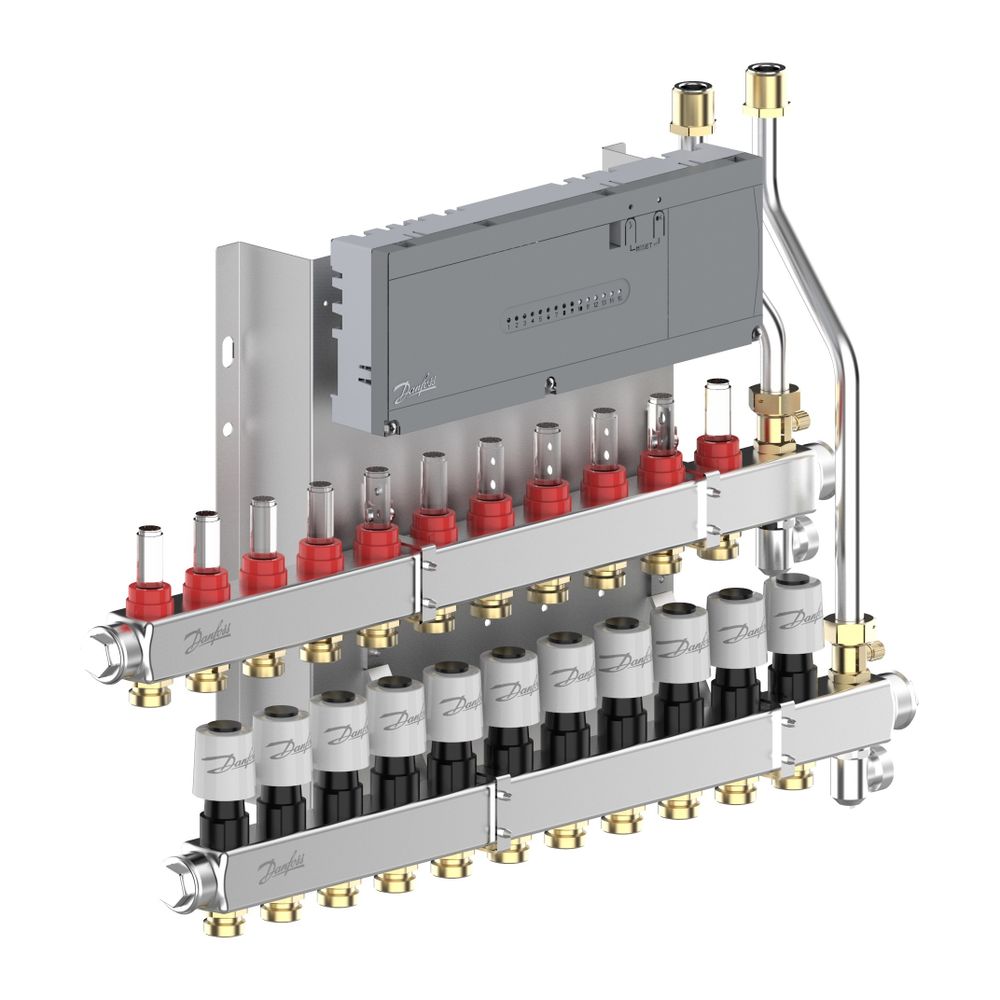

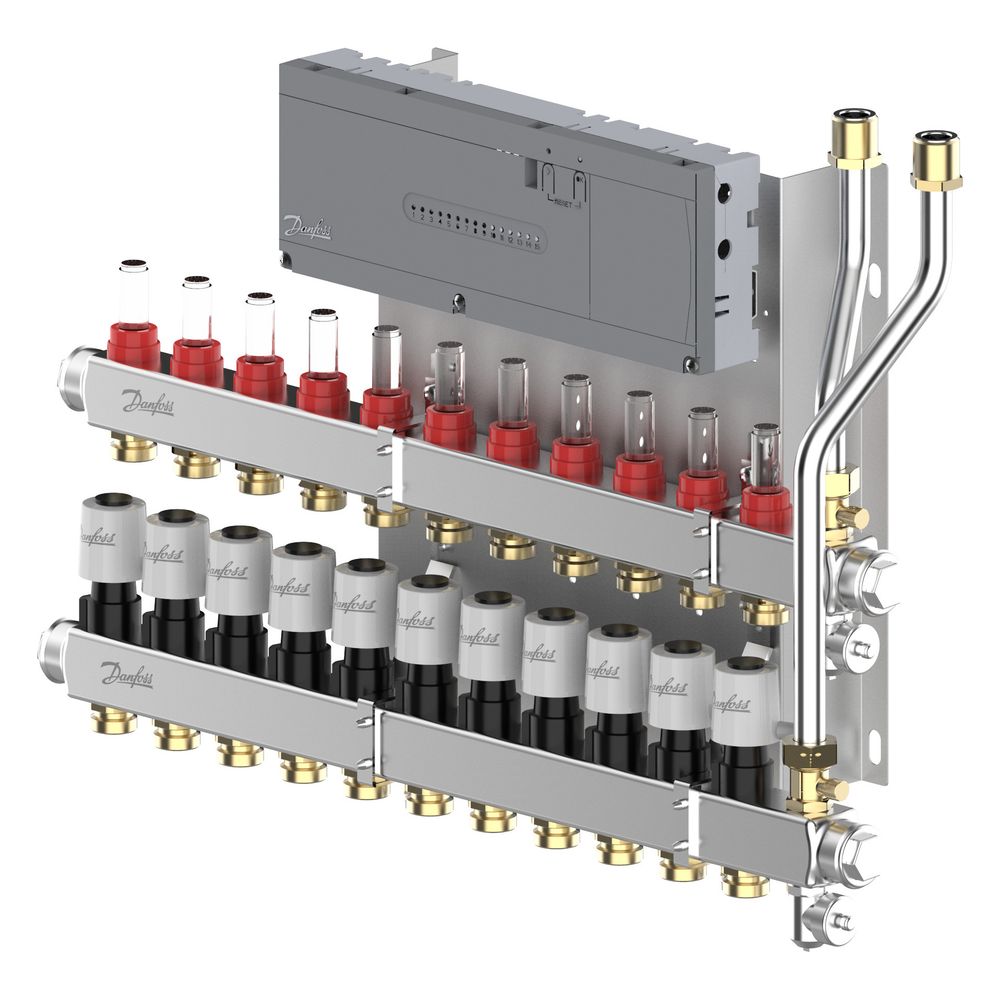

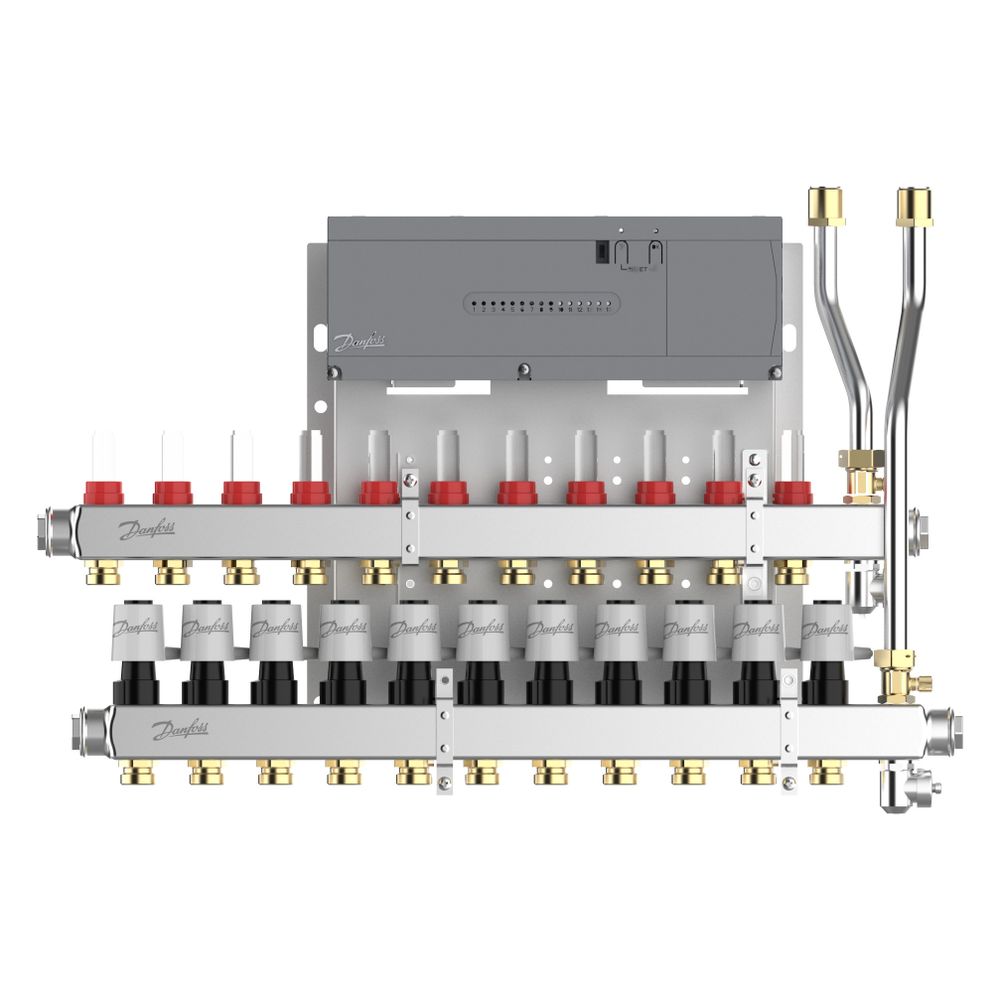

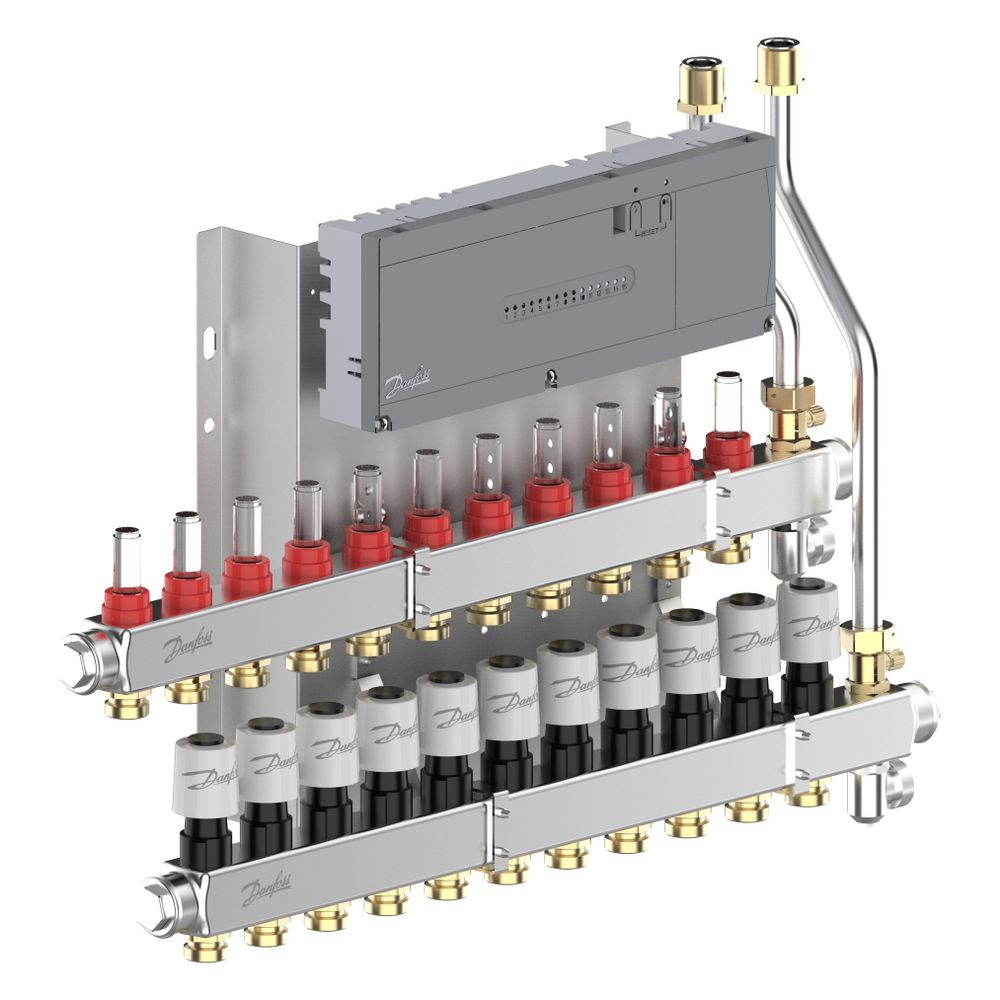

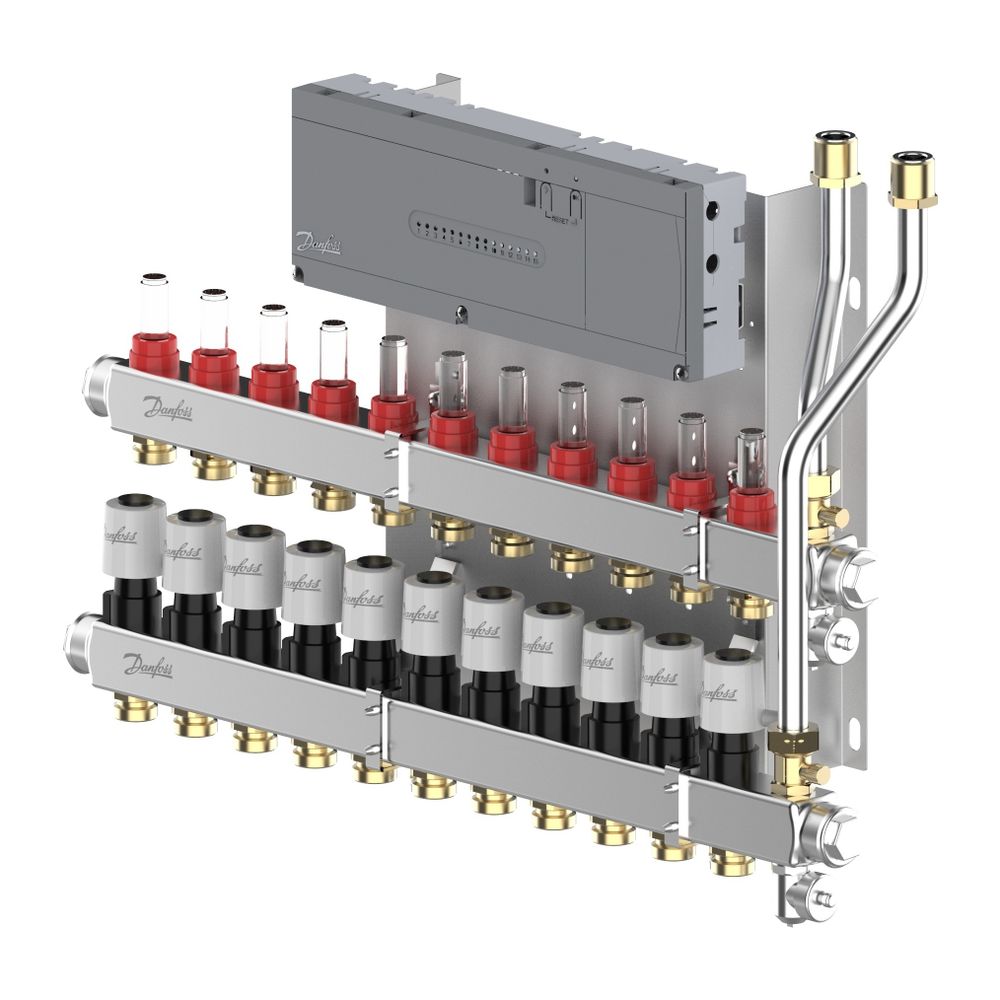

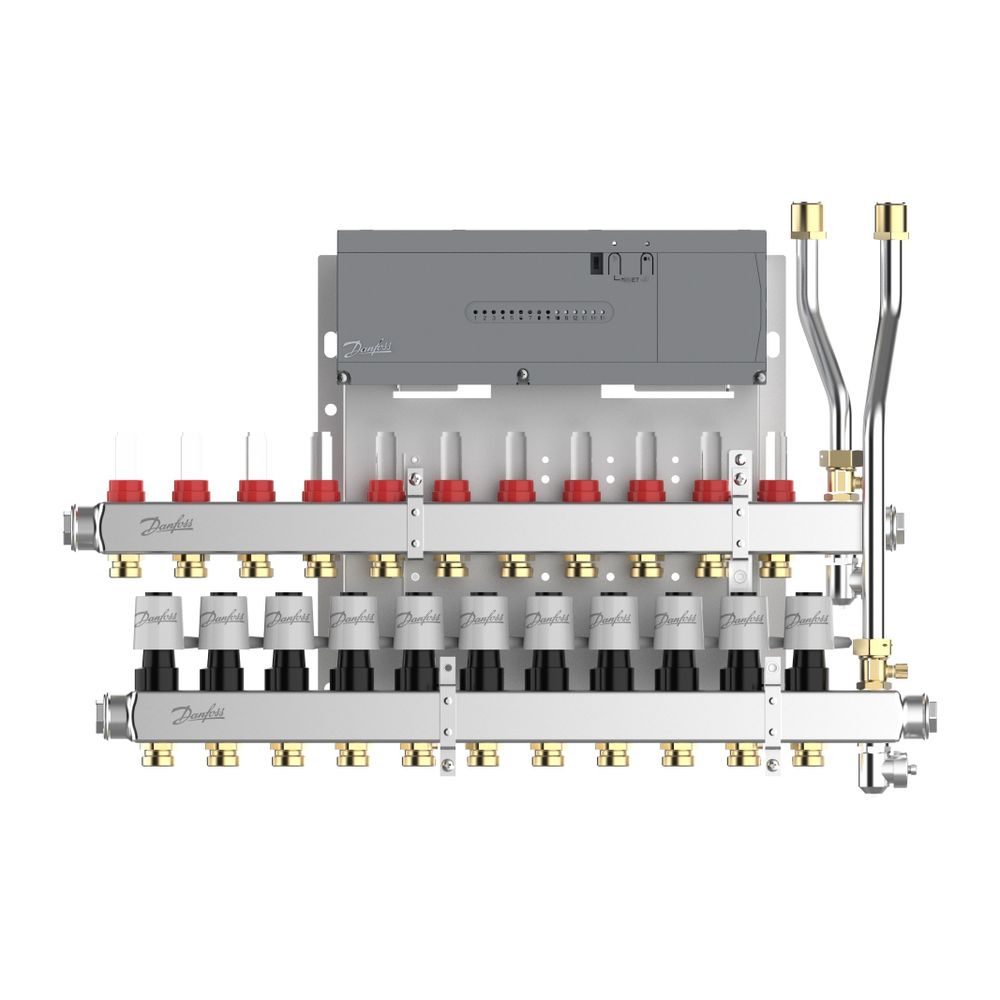

Danfoss Heizkreisverteiler SGCi, mit 11 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsst. EvoFlat, Edelstahl, 145H1951
Der Danfoss Heizkreisverteiler Typ SGCi mit 11 Heizkreisen, Icon2 Hauptregler und TWA-A 230V Thermoantrieben ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Dieses System ist speziell für die Integration mit Danfoss EvoFlat Wohnungsstationen konzipiert und bietet eine steckerfertige Lösung für eine effiziente und präzise Wärmeverteilung. Es ermöglicht einen automatischen hydraulischen Abgleich und ist für den Einsatz in Gebäuden mit bis zu 11 Heizkreisen geeignet.
Wie ist das Danfoss Verteilersystem aufgebaut?
Das Verteilersystem besteht aus langlebigem Edelstahl und ist mit integrierten, voreinstellbaren Danfoss-Ventileinsätzen im Rücklauf ausgestattet. Im Vorlauf befinden sich Durchflussanzeigen, die absperrbar und voreinstellbar sind. Die Heizkreisanschlüsse sind als 3/4 Zoll Außengewinde (AG) mit einem Nenndruck von PN6 ausgeführt. Das System wird vormontiert auf einem U-Blech geliefert und beinhaltet Anschlussrohre für die Kugelhähne der Danfoss EvoFlat MSS/4.0M Wohnungsstation. Manuelle Entlüfter und Ablassventile sind ebenfalls Teil des Systems.
Welche Regelungstechnik ist integriert?
Der Heizkreisverteiler ist mit dem Danfoss Icon2 Advanced Master Controller ausgestattet, der eine Versorgungsspannung von 230 V nutzt. Diese Regelung ermöglicht einen automatischen hydraulischen Abgleich. Die Steuerung verfügt über einen 230 V Spannungsausgang für die montierten thermischen Stellantriebe Danfoss TWA 230V. Die Kommunikation mit den Icon2 Raumthermostaten erfolgt über 24 V Powerline Communication (PLC), wodurch sowohl kabelgebundene als auch Zigbee-Funk-Raumthermostate in einem System kombiniert werden können.
Welche Vorteile bietet das System bei Installation und Betrieb?
Die Plug & Play-Konstruktion des Verteilersystems minimiert den Installationsaufwand und reduziert das Risiko von Fehlern. Der geringe Platzbedarf ermöglicht eine einfache Montage, auch in Unterputzschränken zusammen mit einer Danfoss Wohnungsstation. Eine App-basierte Installationshilfe für den Installateur ist verfügbar, inklusive der Option eines Installationsberichts als Dokumentation. Durch den optionalen Kauf eines Ally Gateways kann der Endnutzer die Regelung der Raumheizung über die Danfoss Ally App vornehmen. Eine korrekte Wärmeverteilung ist auch bei Teillast gegeben.
Welche technischen Parameter sind zu beachten?
Die maximale Vorlauftemperatur für das System beträgt 60 °C. Der maximale Betriebsdruck liegt bei 6 bar, während der maximale Differenzdruck 0,6 bar beträgt. Die maximale Kv-Einstellung des Ventils (N) ist auf 0,97 m³/h festgelegt.
Technische Daten
- Heizkreise: 11
- Material: Edelstahl
- Heizkreisanschlüsse: 3/4 AG
- Nenndruck: PN6
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Betriebsdruck: 6 bar
- Maximaler Differenzdruck: 0,6 bar
- Maximale Kv-Einstellung Ventil (N): 0,97 m³/h
- Versorgungsspannung Regelung: 230 V
- Spannungsausgang Stellantriebe: 230 V
Der Danfoss Heizkreisverteiler Typ SGCi mit Icon2 Hauptregler und 230 V TWA Thermoantrieben bietet eine zuverlässige und effiziente Lösung für moderne Fußbodenheizungssysteme. Mit 11 Heizkreisen, automatischem hydraulischem Abgleich und einer maximalen Vorlauftemperatur von 60 °C unterstützt er eine optimale Wärmeverteilung. Die steckerfertige Plug & Play-Konstruktion erleichtert die Installation und die Kompatibilität mit verschiedenen Raumthermostaten unterstreicht die Flexibilität dieses Systems.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 145H1951 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-145H1951 |
| EAN-13 | 5715162905791 |
| Gewicht | 12,2 kg |
| WEEE-Nr. | 66490570 |
