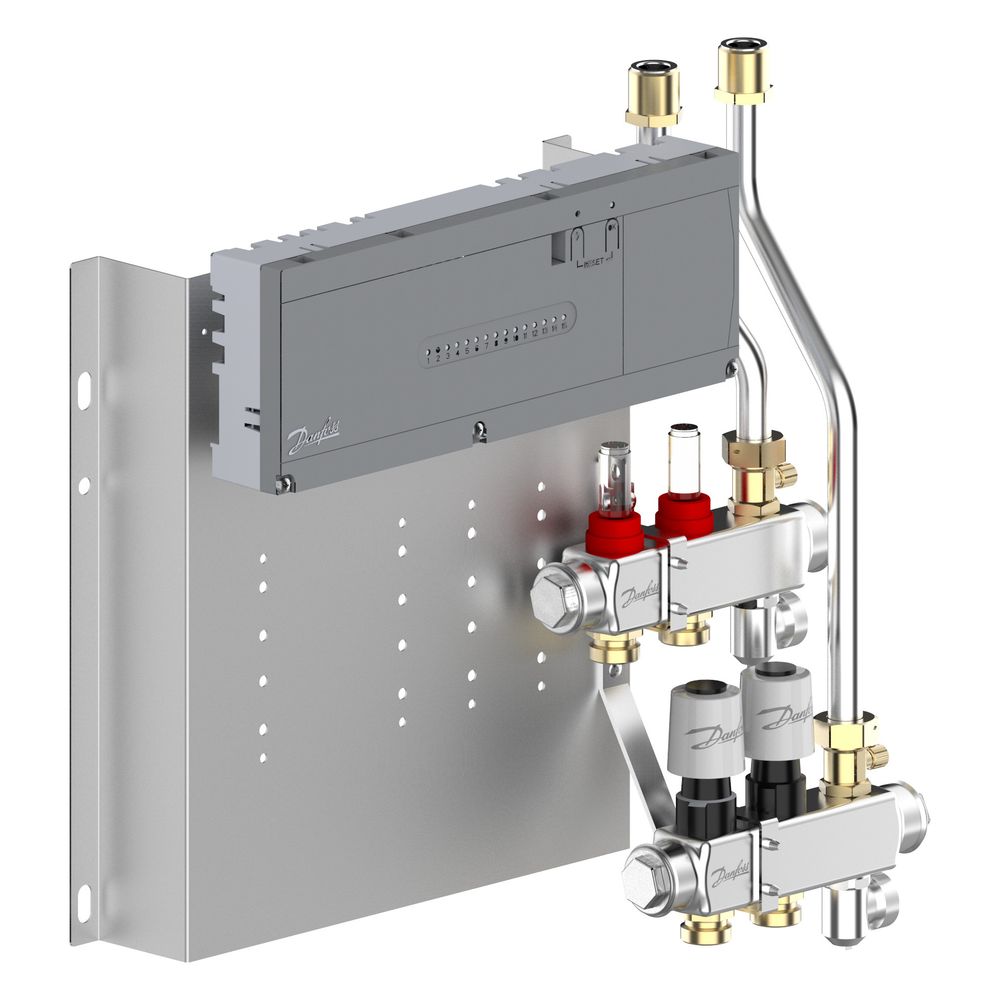

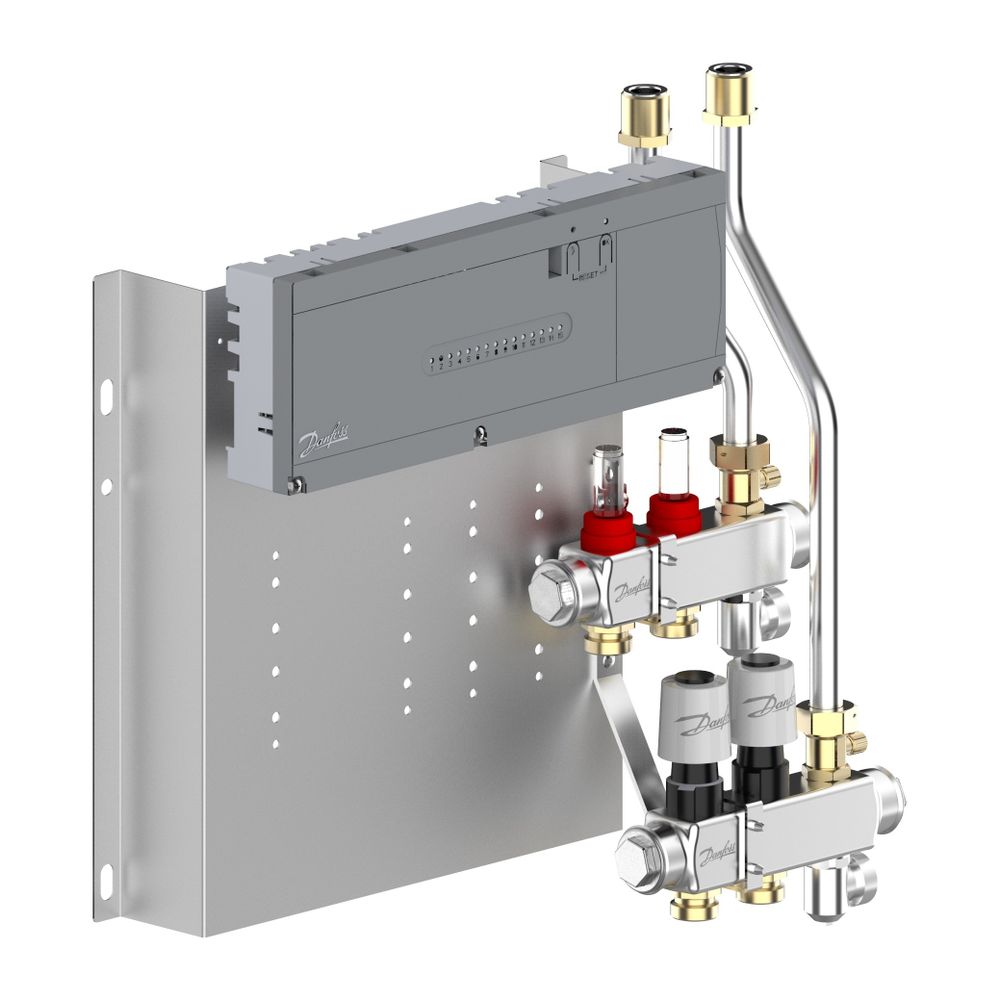

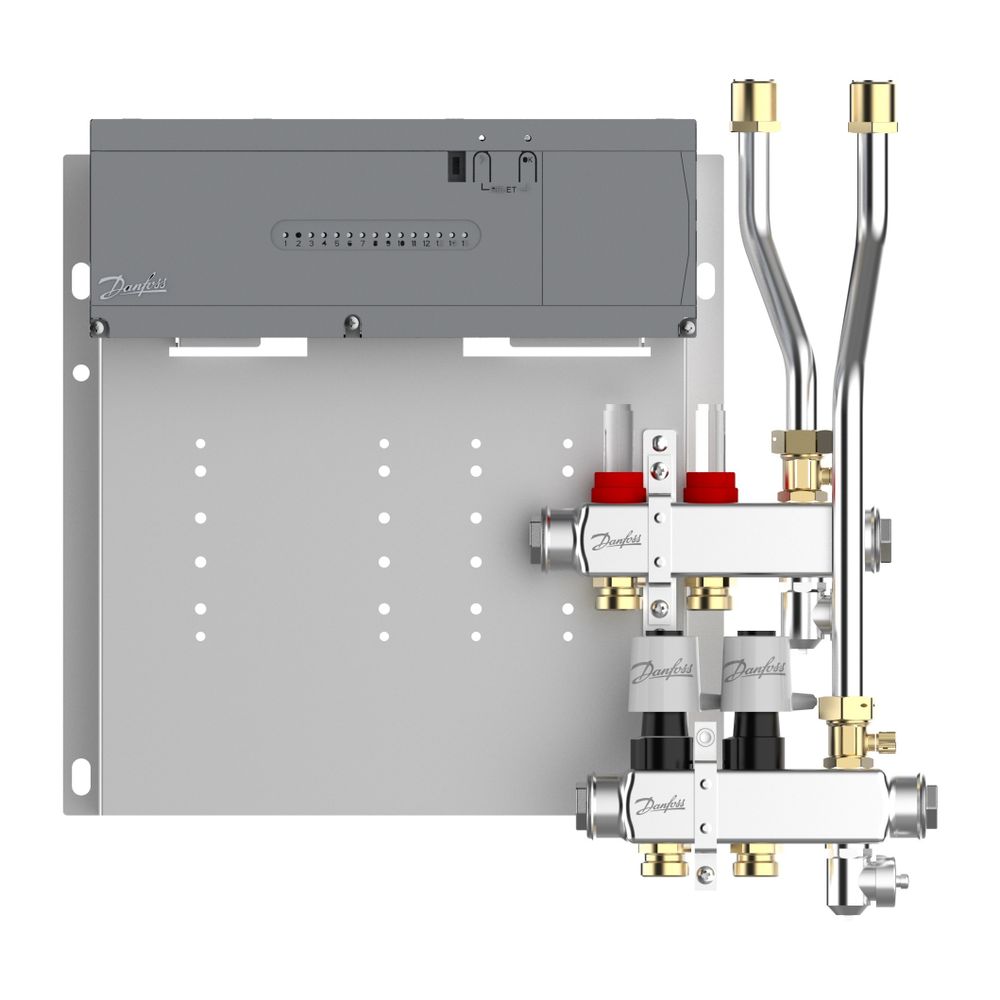

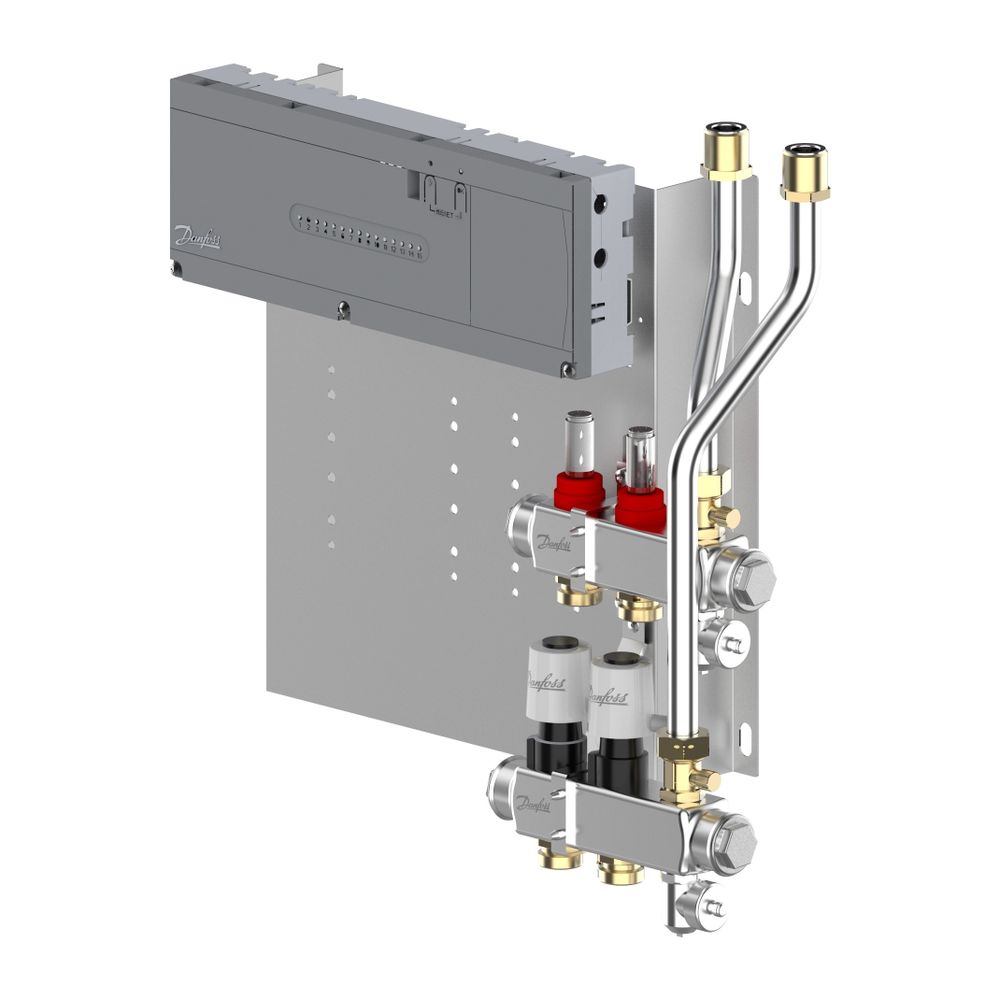

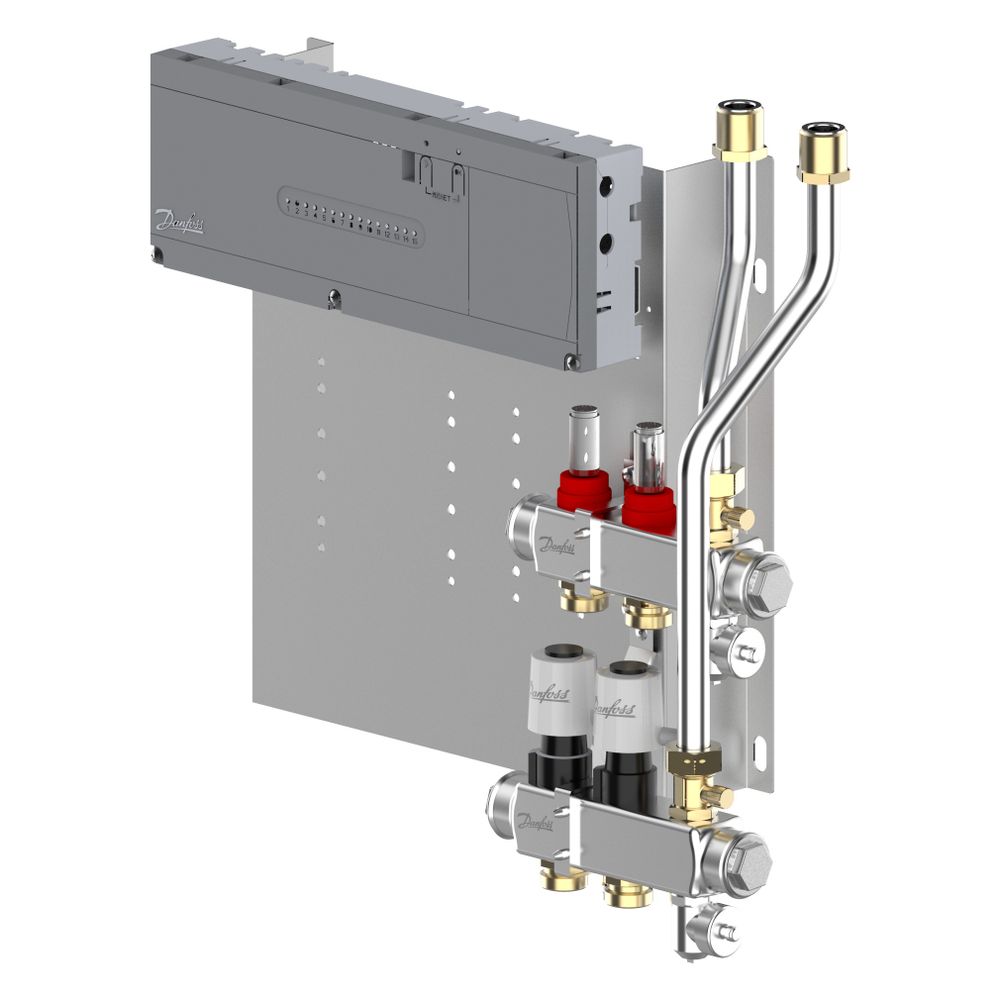

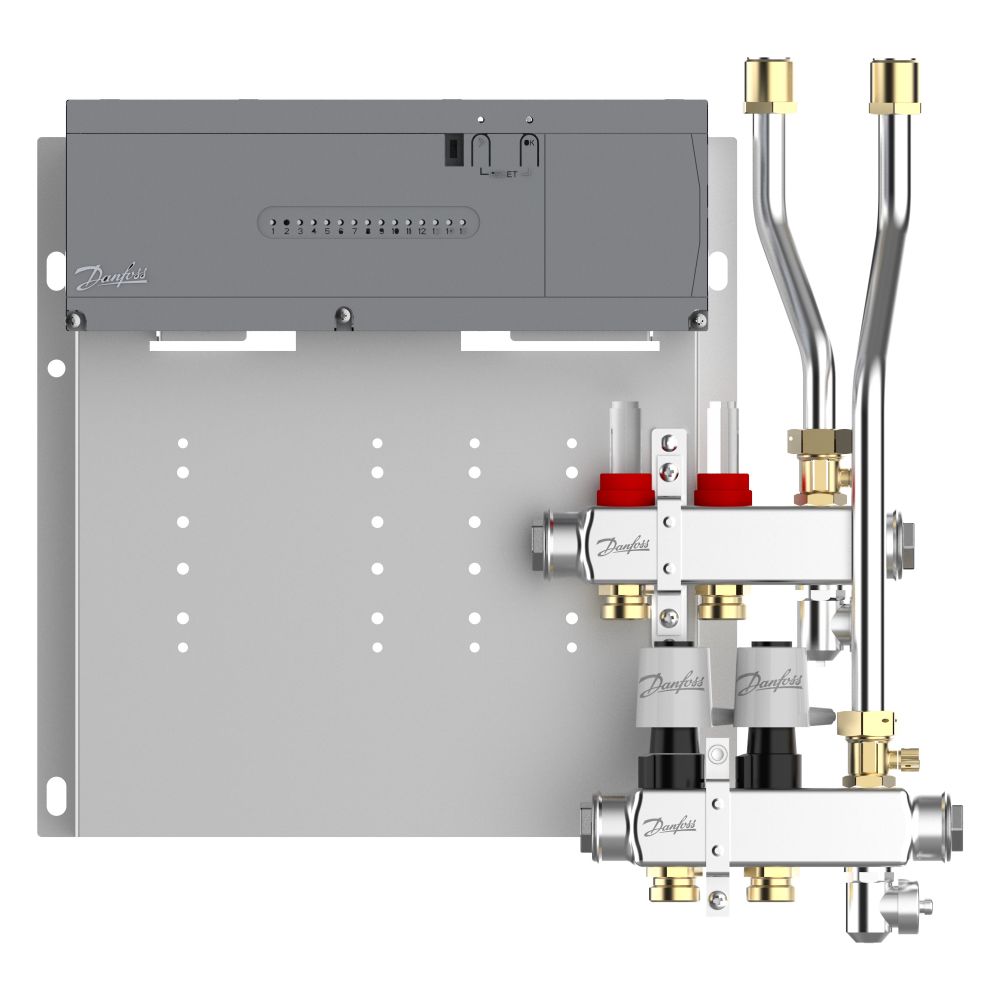

Danfoss Heizkreisverteiler SGCi, mit 2 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsstation EvoFlat, Edelstahl, 145H1942

Der Danfoss Heizkreisverteiler Typ SGCi mit 2 Heizkreisen, Icon2 Hauptregler und TWA-A 230V Stellantrieben ist ein hochwertiges Edelstahl-Verteilersystem für Fußbodenheizungen. Dieses vorgefertigte Plug & Play-System ist speziell für die Integration mit Danfoss EvoFlat Wohnungsstationen konzipiert. Es bietet eine effiziente und präzise Wärmeverteilung bei minimalem Platzbedarf und ermöglicht eine schnelle sowie unkomplizierte Installation.

Welche Varianten des Danfoss Verteilersystems gibt es?

Die Edelstahl-Verteilersysteme von Danfoss sind vorgefertigte Lösungen für Fußbodenheizungen, die als Standardlösungen mit 2 bis 12 Anschlüssen erhältlich sind. Sie beinhalten manuelle Entlüfter, ein Ablassventil und einen Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms. Die Basisvariante SG wird mit Durchflussmesser geliefert, ist jedoch ohne Regler und Thermoantriebe, aber für deren Montage vorbereitet. Die SGC-Variante ist mit einer Icon Wiring Center 230 V und thermischen Stellantrieben TWA NC zur Regelung ausgestattet und nutzt verkabelte Raumthermostate. Die hier vorliegende SGCI-Ausführung verfügt über einen Icon2 Advanced Master Controller 230 V und Thermoantriebe TWA NC. Sie unterstützt sowohl drahtlose als auch verdrahtete Raumthermostate, ermöglicht einen automatischen hydraulischen Abgleich und bietet App-basierte Installationshilfen sowie eine Nutzersteuerung über die Danfoss Ally App.

Welche Vorteile bietet der Danfoss Heizkreisverteiler Typ SGCi?

Der Heizkreisverteiler ist aus langlebigem Edelstahl gefertigt und bietet eine Plug & Play-Konstruktion für minimalen Platzbedarf und Installationszeit. Er ist vormontiert auf einem U-Blech, inklusive Anschlussrohren an die Kugelhähne der Danfoss-Wohnungsstation EvoFlat MSS/ 4.0M, was das Risiko von Installationsfehlern reduziert. Das System ist für die Montage in Unterputzschränken vorbereitet und ermöglicht eine korrekte Wärmeverteilung auch bei teilweiser Last. Integrierte, voreinstellbare Danfoss-Ventileinsätze im Rücklauf und eine absperrbare sowie voreinstellbare Durchflussanzeige im Vorlauf ermöglichen eine präzise Einstellung.

Wie funktioniert die Regelung und Steuerung der Fußbodenheizung?

Die Regelung erfolgt über den Icon2 Advanced Master Controller mit 230 V Versorgungsspannung und einem Spannungsausgang für 230 V Stellantriebe. Eine steckerfertig verdrahtete Regelung ermöglicht einen automatischen hydraulischen Abgleich des Fußbodenheizungssystems. Die Kommunikation mit den Raumthermostaten wird über 24 V Powerline Communication (PLC) realisiert, wodurch sowohl kabelgebundene Icon2 24V als auch Icon2 Zigbee-Funk-Raumthermostate in einem System kombiniert werden können. Die thermischen Stellantriebe Danfoss TWA 230V sind bereits montiert. Für Endnutzer besteht die Möglichkeit, die Raumheizung über die Danfoss Ally App zu steuern, sofern ein Ally Gateway erworben wird.

Technische Daten

• Anzahl Heizkreise: 2
• Material: Edelstahl
• Heizkreisanschlüsse: 3/4 Zoll Außengewinde, PN6
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Betriebsdruck: 6 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Versorgungsspannung Regelung: 230 V
• Spannungsausgang Stellantriebe: 230 V
• Kommunikation Raumthermostate: 24 V Powerline Communication (PLC), Zigbee Funk

Der Danfoss Heizkreisverteiler Typ SGCi mit 2 Heizkreisen und Icon2 Hauptregler sowie TWA 230V Stellantrieben stellt eine langlebige und platzsparende Lösung für Fußbodenheizungen dar. Er bietet eine präzise Durchflussmessung und einen automatischen hydraulischen Abgleich. Die robuste Edelstahlbauweise, die integrierte Icon2 Regelung und die moderne Kommunikationstechnik ermöglichen eine effiziente Wärmeverteilung und einfache Bedienung bei einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck von bis zu 6 bar.
