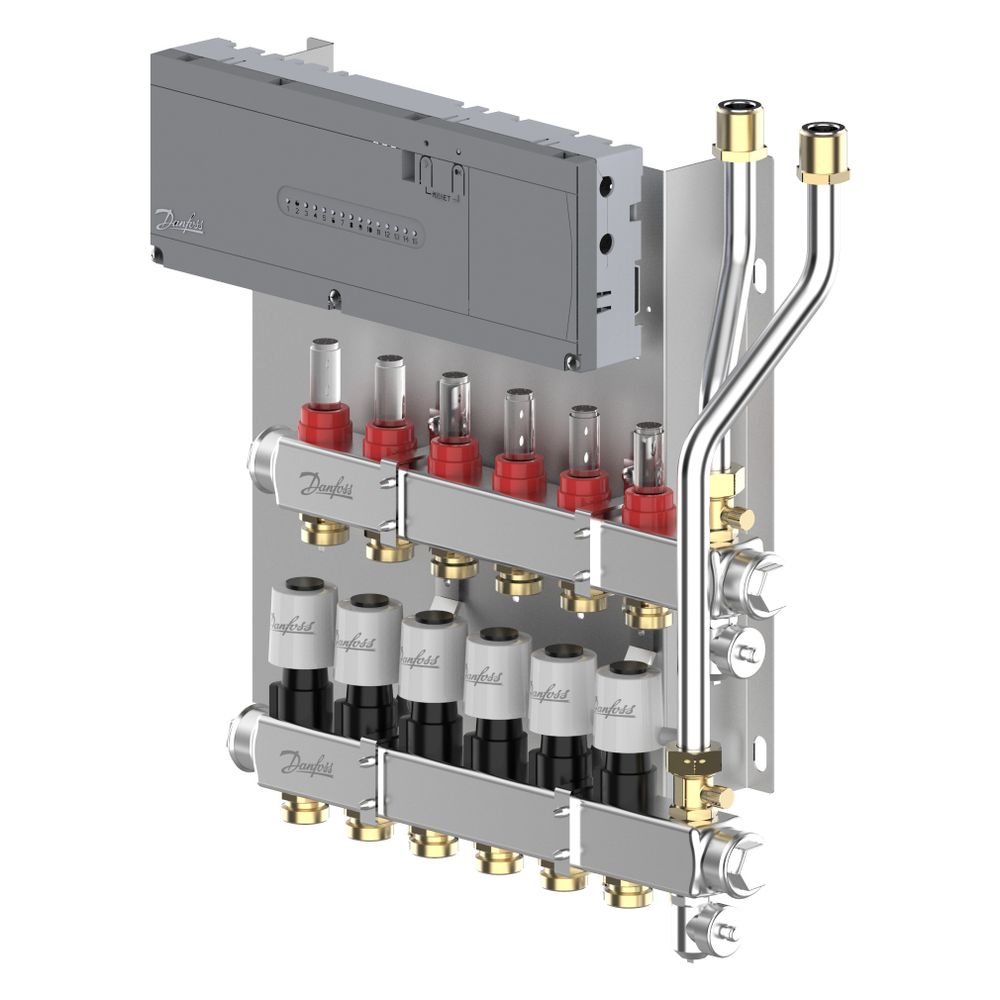

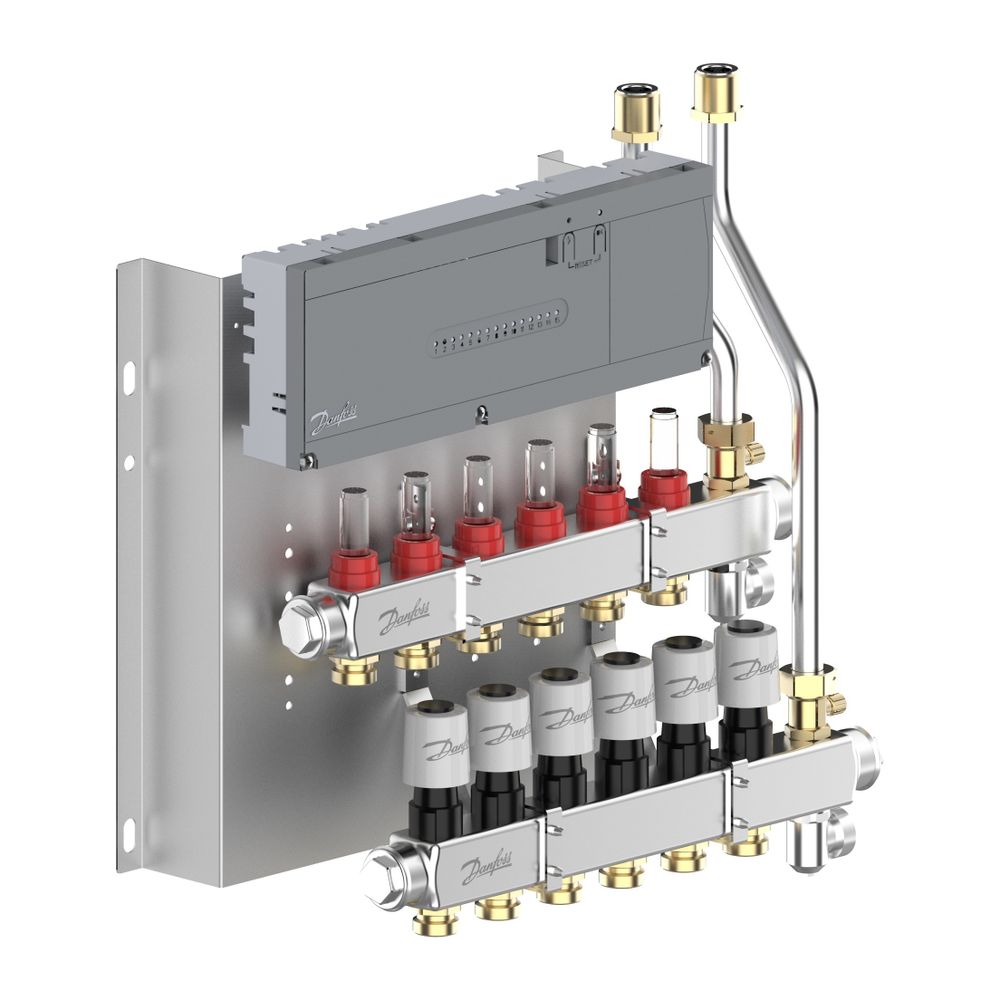

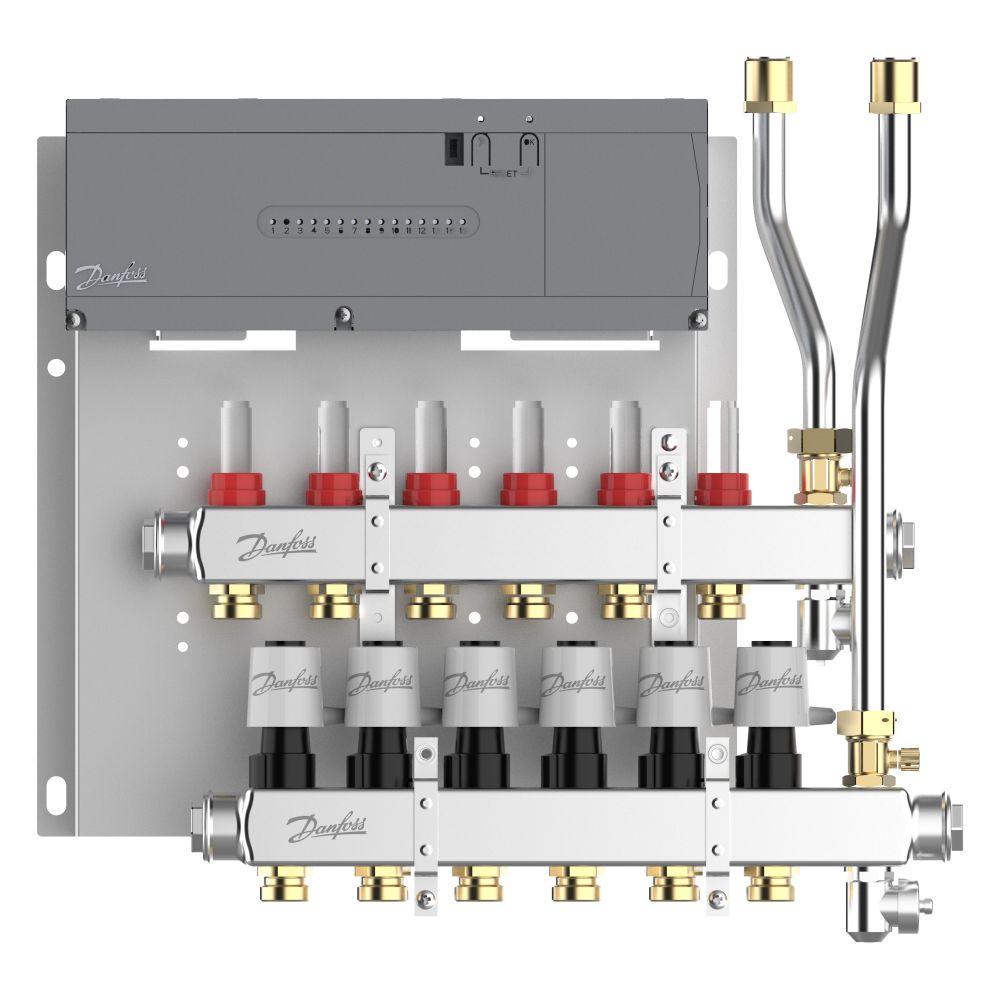

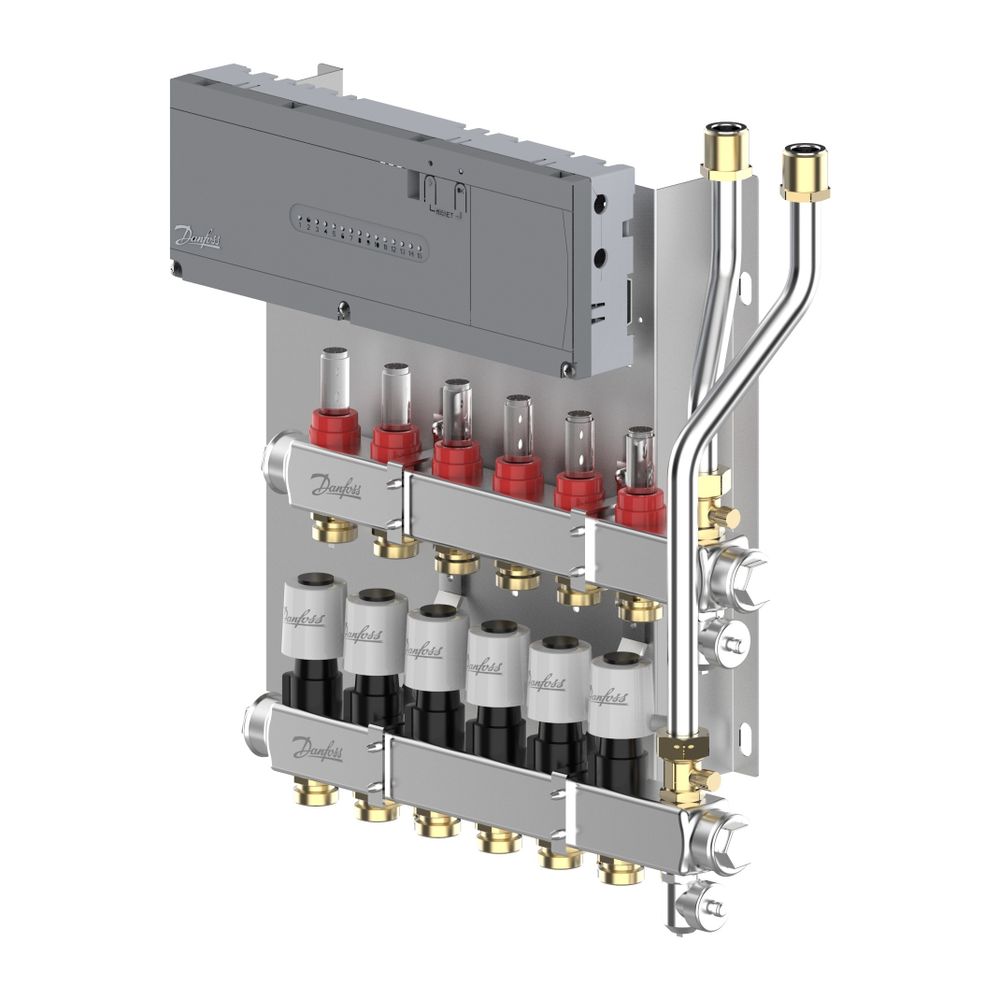

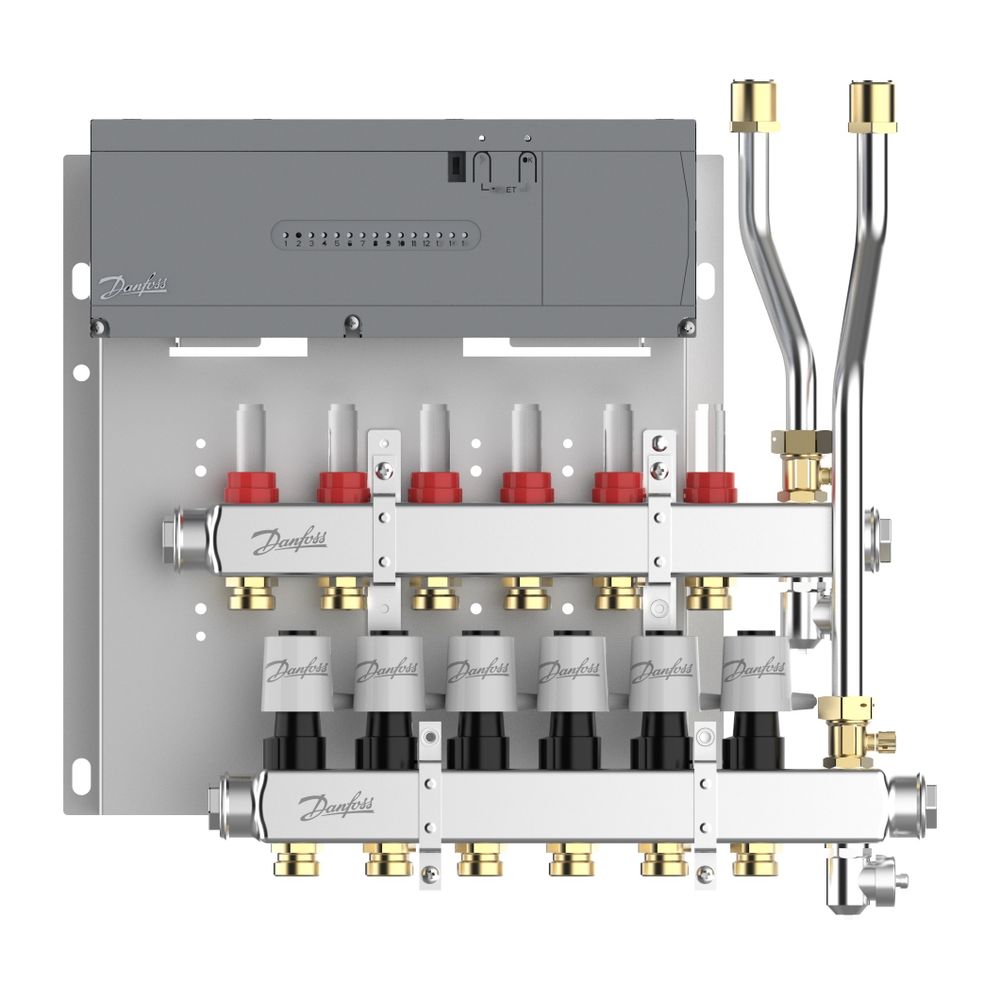

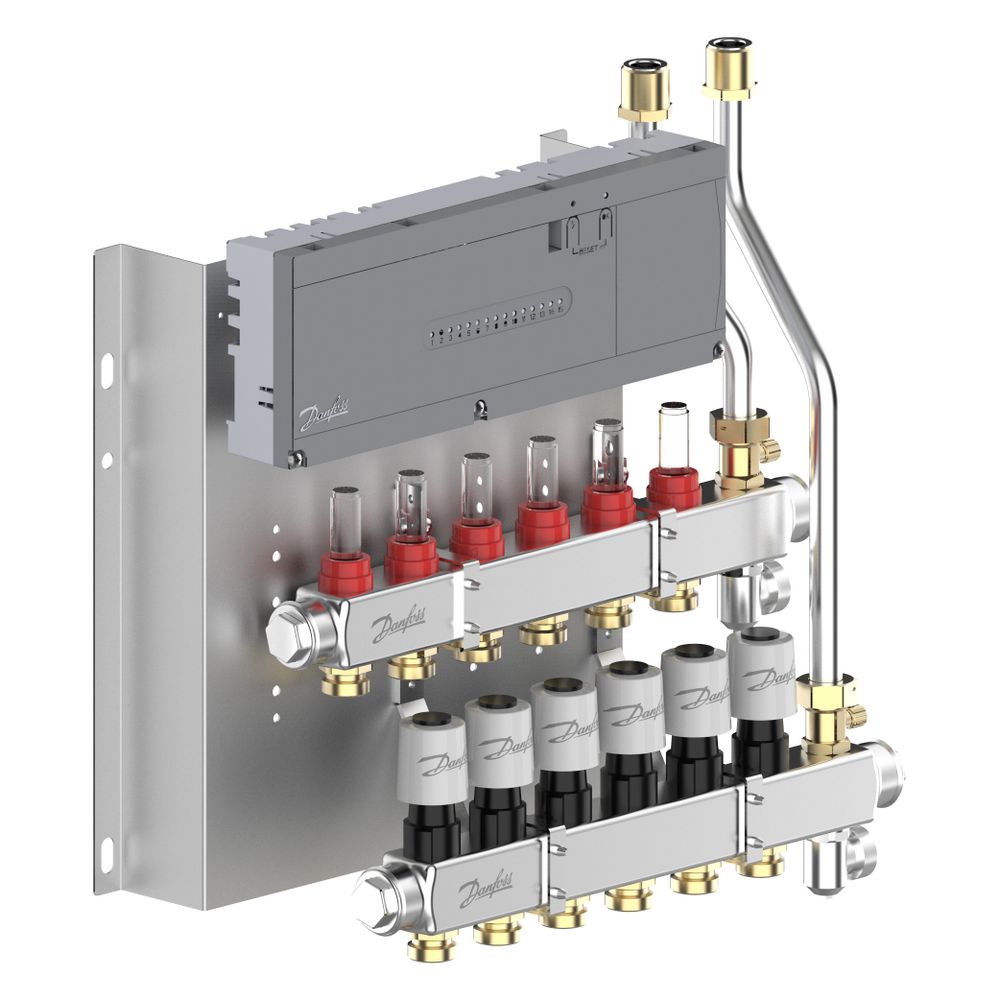

Danfoss Heizkreisverteiler SGCi, mit 6 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsstation EvoFlat, Edelstahl, 145H1946

Der Danfoss Heizkreisverteiler Typ SGCi mit 6 Heizkreisen, Icon2 Hauptregler und TWA-A 230V ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Dieses System ist für die separate Installation oder die Implementierung mit Danfoss Wohnungsstationen wie der EvoFlat MSS/ 4.0M konzipiert und bietet eine steckerfertige, verdrahtete Regelung mit automatischem hydraulischem Abgleich. Es ist ideal für die präzise und effiziente Wärmeverteilung in modernen Heizsystemen.

Was zeichnet das Danfoss SGCi Verteilersystem aus?

Die Edelstahl-Verteilersysteme von Danfoss sind vorgefertigte Lösungen für Fußbodenheizungen, die separat installiert oder mit Danfoss Wohnungsstationen implementiert werden können. Diese Systeme sind als Standardlösungen mit 2 bis 12 Anschlüssen erhältlich und beinhalten manuelle Entlüfter, ein Ablassventil sowie einen Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms. Die SGCi-Variante ist mit einem Durchflusszähler, einem Icon2 Advanced Master Controller 230 V und thermischen Stellantrieben TWA NC zur Regelung des Fußbodenheizungssystems ausgestattet. Das System ist aus langlebigem Edelstahl gefertigt, benötigt minimalen Platz für den Einbau und reduziert die Installationszeit. Die Vormontage minimiert das Risiko von Installationsfehlern und sorgt für eine korrekte Wärmeverteilung auch bei teilweiser Last.

Wie funktioniert die intelligente Regelung mit Icon2?

Die Regelung des Heizkreisverteilers erfolgt über den montierten Icon2 Advanced Master Controller 230 V und thermische Stellantriebe Danfoss TWA 230V. Diese Kombination ermöglicht einen automatischen hydraulischen Abgleich, der für eine optimale Energieeffizienz sorgt. Die Regelung hat eine Versorgungsspannung von 230V und einen Spannungsausgang von 230V für Stellantriebe. Sie unterstützt sowohl drahtlose Icon2 Zigbee-Funk-Raumthermostate als auch kabelgebundene Icon2 24V Raumthermostate, die über 24V Powerline Communication (PLC) verdrahtet werden können. Für Installateure steht eine App-basierte Installationshilfe mit der Option eines Installationsberichts zur Verfügung. Endnutzer können die Raumheizung über die Danfoss Ally App steuern, sofern ein Ally Gateway erworben wird.

Welche Anschlussmöglichkeiten bietet der Verteiler?

Der Heizkreisverteiler ist mit 6 Heizkreisen ausgestattet und verfügt über Heizkreisanschlüsse mit 3/4 Zoll AG und einem Nenndruck von PN6. Er ist vormontiert auf einem U-Blech und beinhaltet Anschlussrohre für die Kugelhähne der Danfoss-Wohnungsstation EvoFlat MSS/ 4.0M. Im Vorlauf ist eine Durchflussanzeige integriert, während der Rücklauf mit integrierten, voreinstellbaren Danfoss-Ventileinsätzen ausgestattet ist, die absperrbar und ebenfalls voreinstellbar sind. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Heizkreise: 6
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Betriebsdruck: 6 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Heizkreisanschlüsse: 3/4 Zoll AG
• Nenndruck: PN6
• Versorgungsspannung Regelung: 230 V
• Spannungsausgang Stellantriebe: 230 V

Der Danfoss Heizkreisverteiler Typ SGCi mit 6 Heizkreisen und Icon2 Regelung bietet eine zuverlässige und energieeffiziente Lösung für Fußbodenheizungen. Die robuste Edelstahlausführung, die einfache Plug & Play-Installation und die präzise Steuerung durch den Icon2 Hauptregler mit 230 V TWA-A Stellantrieben sorgen für eine optimale Wärmeverteilung bei einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck von bis zu 6 bar. Dies sorgt für hohen Komfort und eine einfache Integration in bestehende Systeme.

Lieferumfang

• 1x Danfoss Heizkreisverteiler Typ SGCi 6 HK
• 1x Satz Anschlussrohre
• 1x Satz manuelle Entlüfter
• 1x Ablassventil
