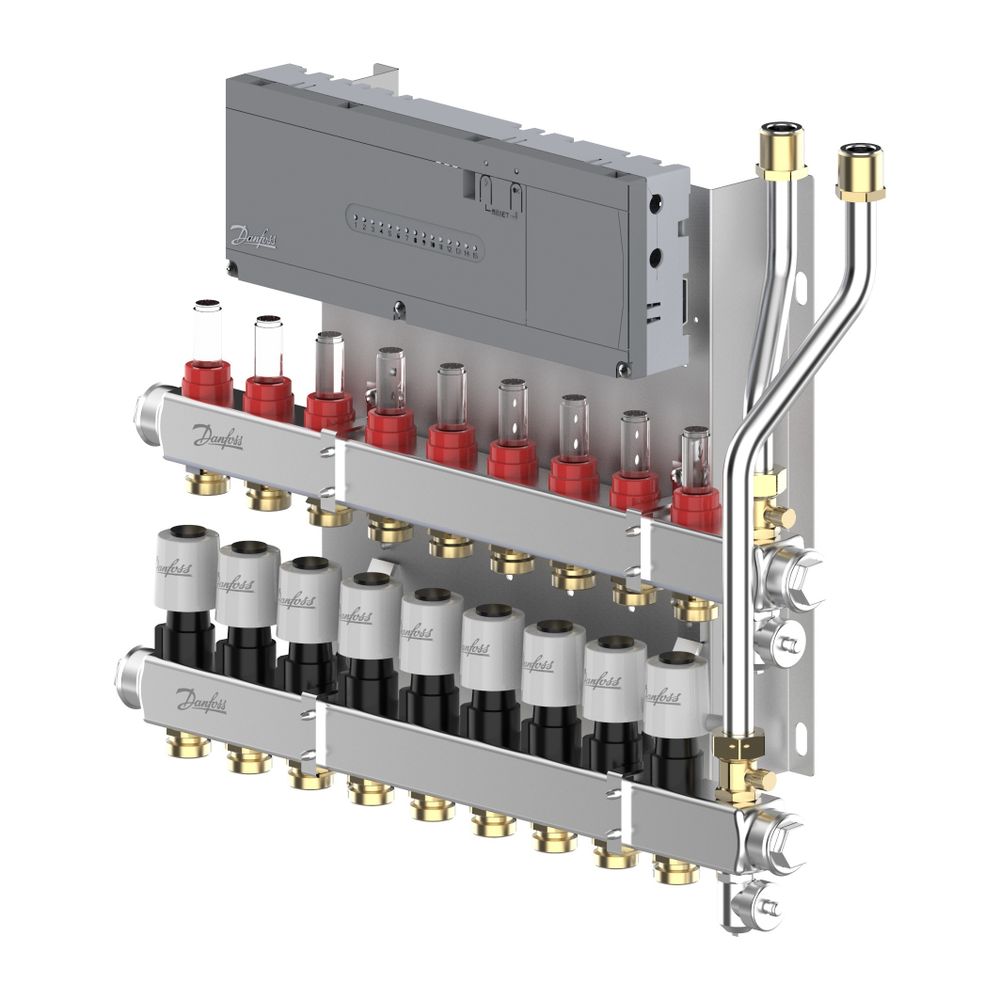

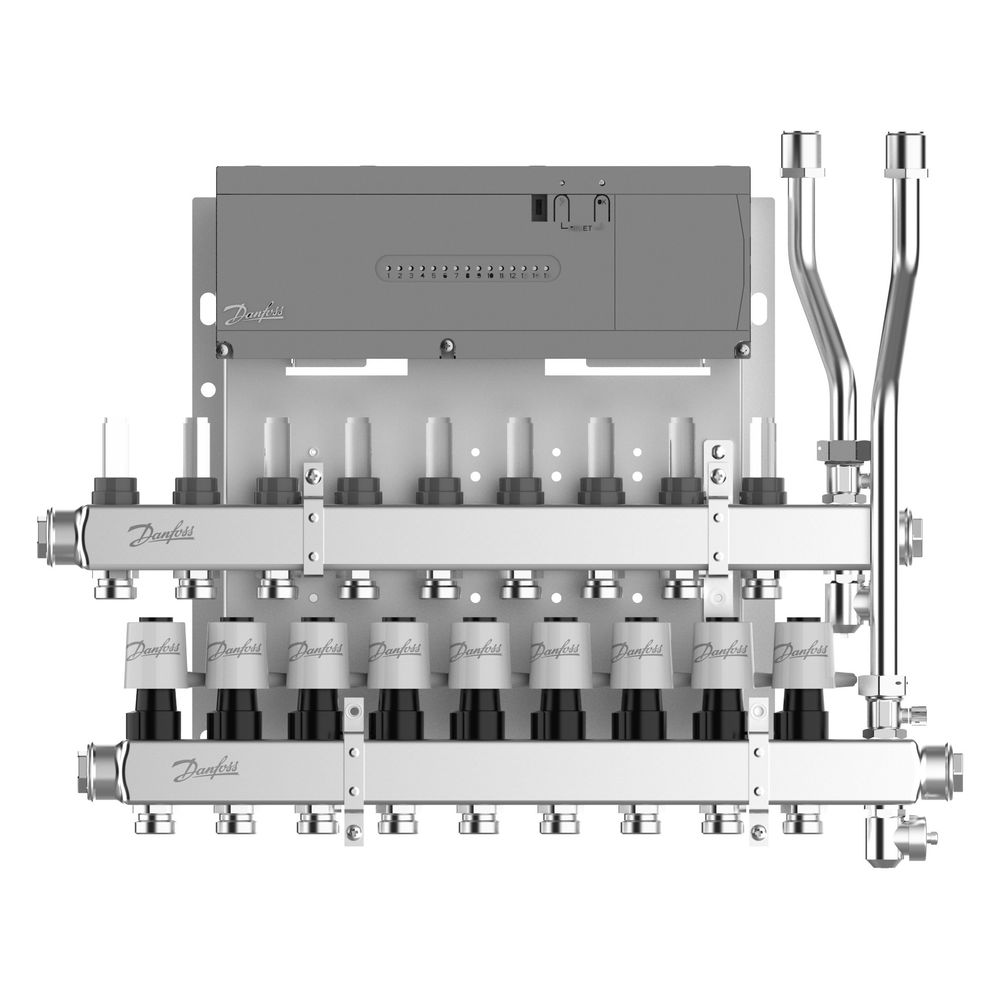

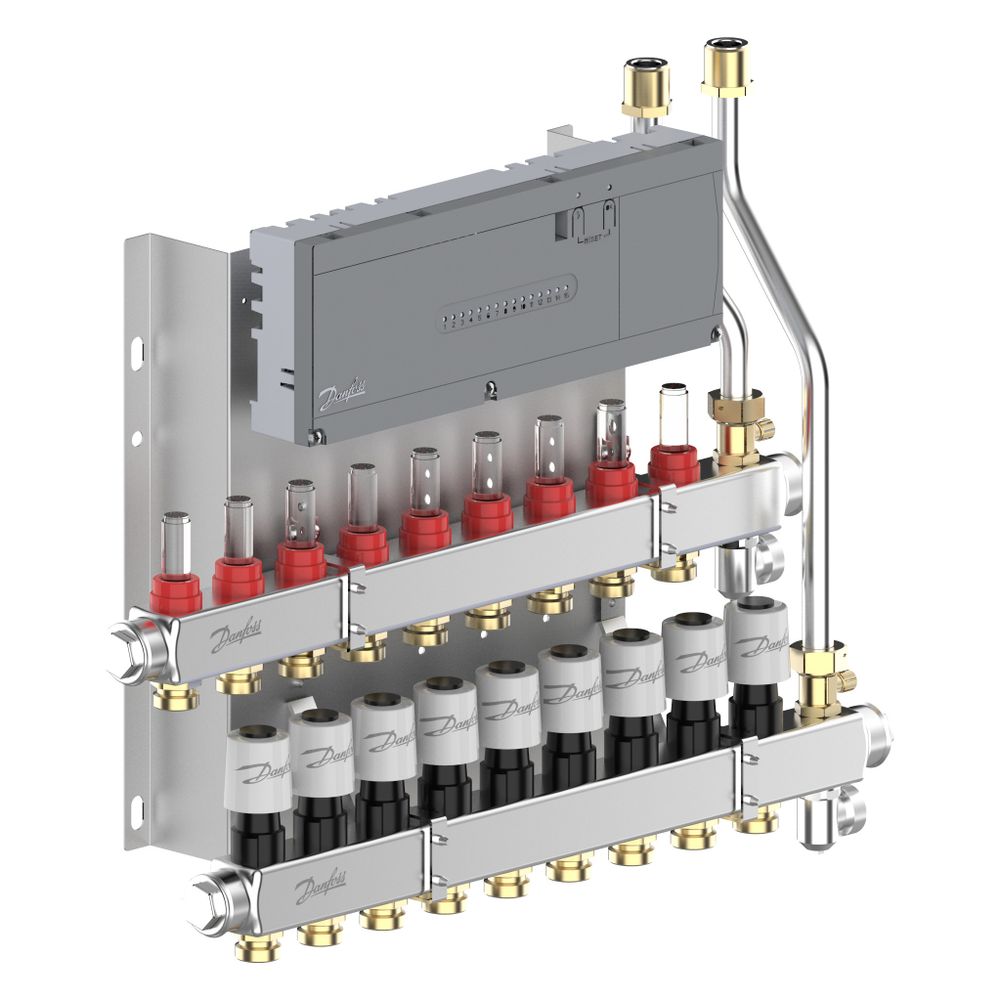

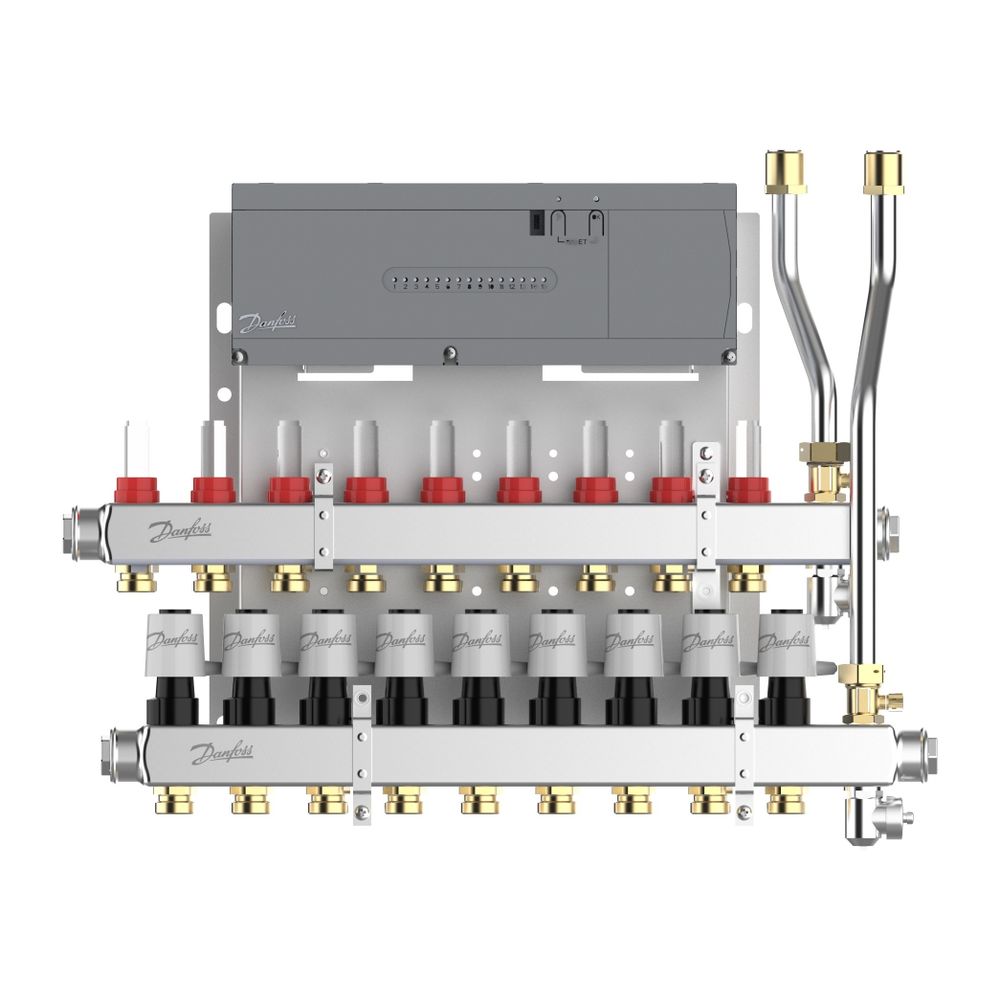

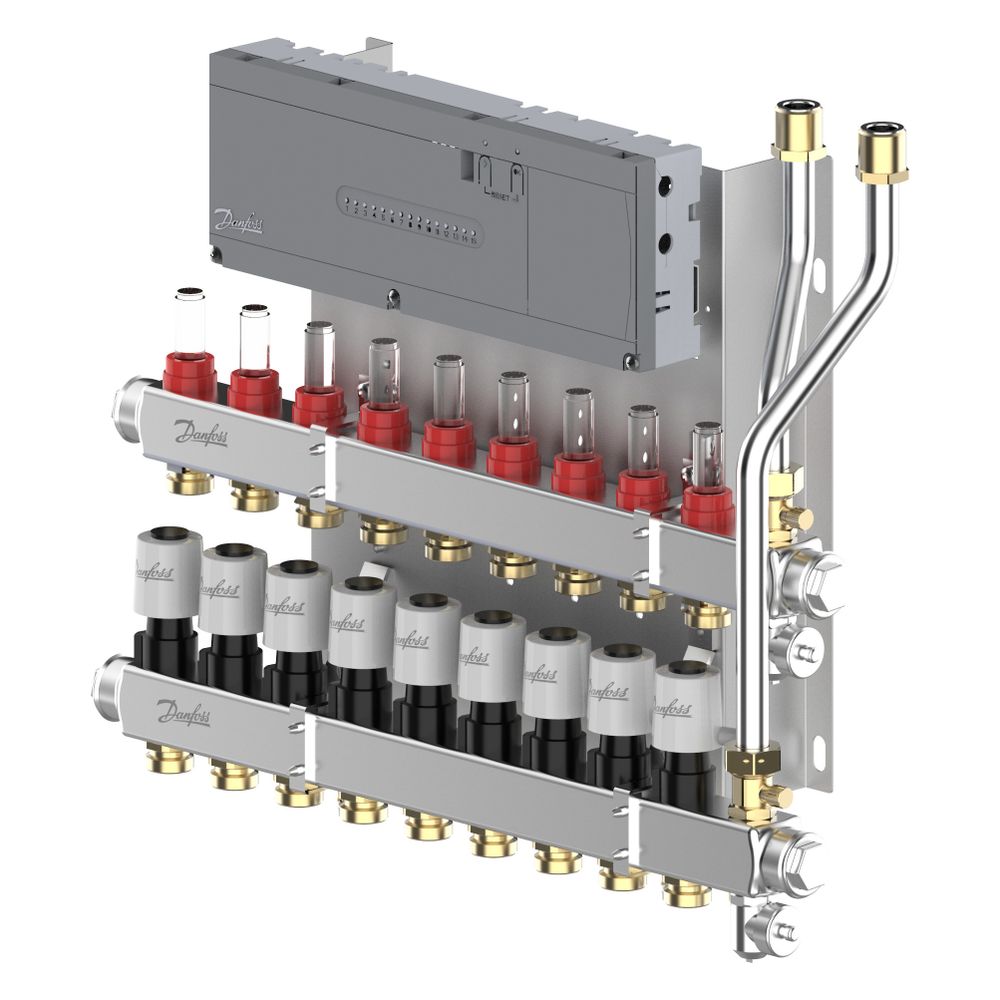

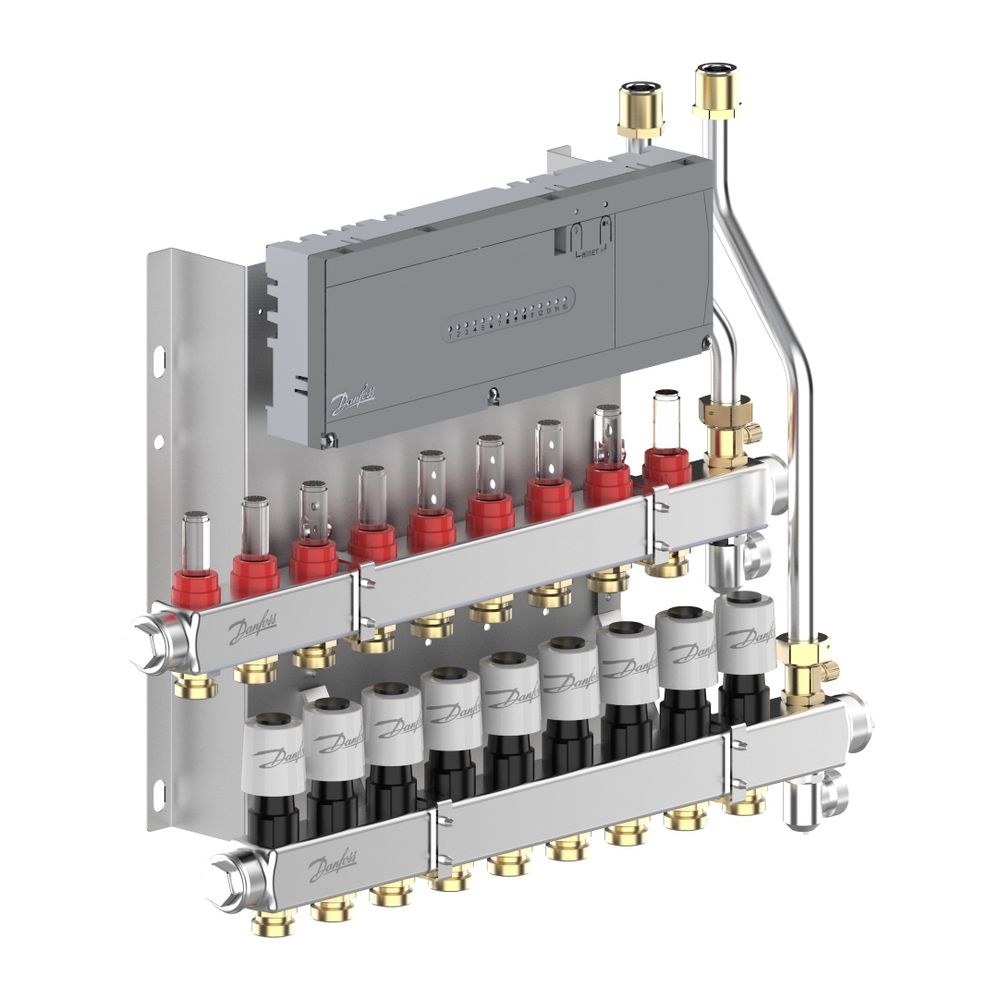

Danfoss Heizkreisverteiler SGCi, mit 9 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsstation EvoFlat, Edelstahl, 145H1949

Der Danfoss Heizkreisverteiler Typ SGCi mit 9 Heizkreisen, Icon2 Hauptregler und TWA-A 230V Thermoantrieben ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Als Plug & Play-Lösung konzipiert, ermöglicht er eine effiziente und präzise Wärmeverteilung und ist ideal für die Integration mit Danfoss EvoFlat Wohnungsstationen.

Was zeichnet das Danfoss Edelstahl Verteilersystem aus?

Das langlebige Edelstahl-Verteilersystem von Danfoss ist in den Ausführungen SG, SGC und SGCI erhältlich. Die Basisvariante SG wird mit Durchflussmesser geliefert und ist für die Montage eines Reglers sowie von Stellantrieben vorbereitet. Die SGC-Ausführung umfasst zusätzlich ein Icon Wiring Center 230 V und thermische Stellantriebe TWA NC für die Regelung mit verkabelten Raumthermostaten. Das Modell SGCI, wie dieser Heizkreisverteiler, ist mit einem Durchflusszähler, dem Icon2 Advanced Master Controller 230 V und TWA NC Thermoantrieben ausgestattet. Es unterstützt sowohl drahtlose als auch verdrahtete Raumthermostate und bietet einen automatischen hydraulischen Abgleich sowie eine App-basierte Installationshilfe. Alle Systeme beinhalten manuelle Entlüfter, ein Ablassventil und einen Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms.

Welche Funktionen bietet der Danfoss Heizkreisverteiler Typ SGCi?

Der Heizkreisverteiler Typ SGCi ist speziell für die Implementierung mit Danfoss EvoFlat Wohnungsstationen konzipiert und wird vormontiert auf einem U-Blech geliefert, inklusive Anschlussrohren an die Kugelhähne der Danfoss-Wohnungsstation EvoFlat MSS/4.0M. Er verfügt über integrierte, voreinstellbare Danfoss-Ventileinsätze im Rücklauf und eine absperrbare sowie voreinstellbare Durchflussanzeige im Vorlauf. Die steckerfertig verdrahtete Regelung Danfoss Icon2 ermöglicht einen TÜV-geprüften automatischen hydraulischen Abgleich. Für Installateure steht eine App-basierte Installationshilfe zur Verfügung, die die Option eines Installationsberichts als Dokumentation bietet. Endnutzer können durch den Kauf eines Ally Gateways die Raumheizung über die Danfoss Ally App steuern.

Wie erfolgt die Installation und Regelung des SGCi Systems?

Die Regelung des Systems arbeitet mit einer Versorgungsspannung von 230 V und einem Spannungsausgang von 230 V für die Stellantriebe. Die Kommunikation mit den Icon2 Raumthermostaten erfolgt über 24 V Powerline Communication (PLC), wodurch die Verwendung von Icon2 24V kabelgebundenen und Icon2 Zigbee-Funk-Raumthermostaten in einem System möglich ist. Die montierten thermischen Stellantriebe sind vom Typ Danfoss TWA 230V. Für die Bedienung sind ausschließlich Icon2 Raumthermostate (Funk oder verdrahtet) kombinierbar. Die Plug & Play-Konstruktion minimiert den Installationsaufwand und das Risiko von Fehlern, da keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind.

Technische Daten

• Anzahl Heizkreise: 9
• Material: Edelstahl
• Heizkreisanschlüsse: 3/4 AG, PN6
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Betriebsdruck: 6 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Versorgungsspannung Regelung: 230 V
• Spannungsausgang Stellantriebe: 230 V
• Kommunikation Raumthermostate: 24 V Powerline Communication (PLC), Zigbee Funk

Der Danfoss Heizkreisverteiler Typ SGCi mit Icon2 Hauptregler und 230 V TWA Thermoantrieben stellt eine langlebige und platzsparende Lösung für die Fußbodenheizungsregelung dar. Mit seiner robusten Edelstahlkonstruktion, der intelligenten Icon2 Regelung und der Kompatibilität mit Danfoss Wohnungsstationen sichert er eine präzise Wärmeverteilung und einfache Installation. Der automatische hydraulische Abgleich und die flexible Raumthermostat-Integration tragen zur Effizienz und zum Komfort bei.
