Beschreibung

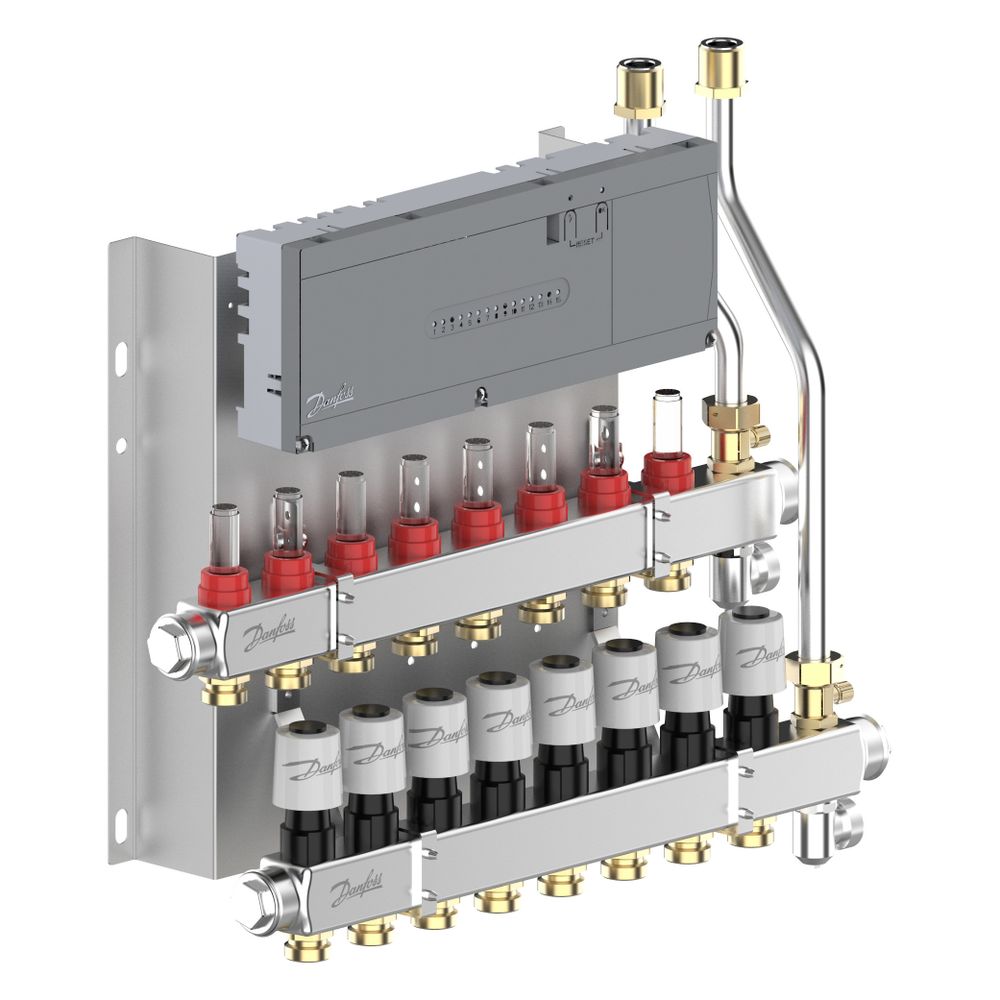

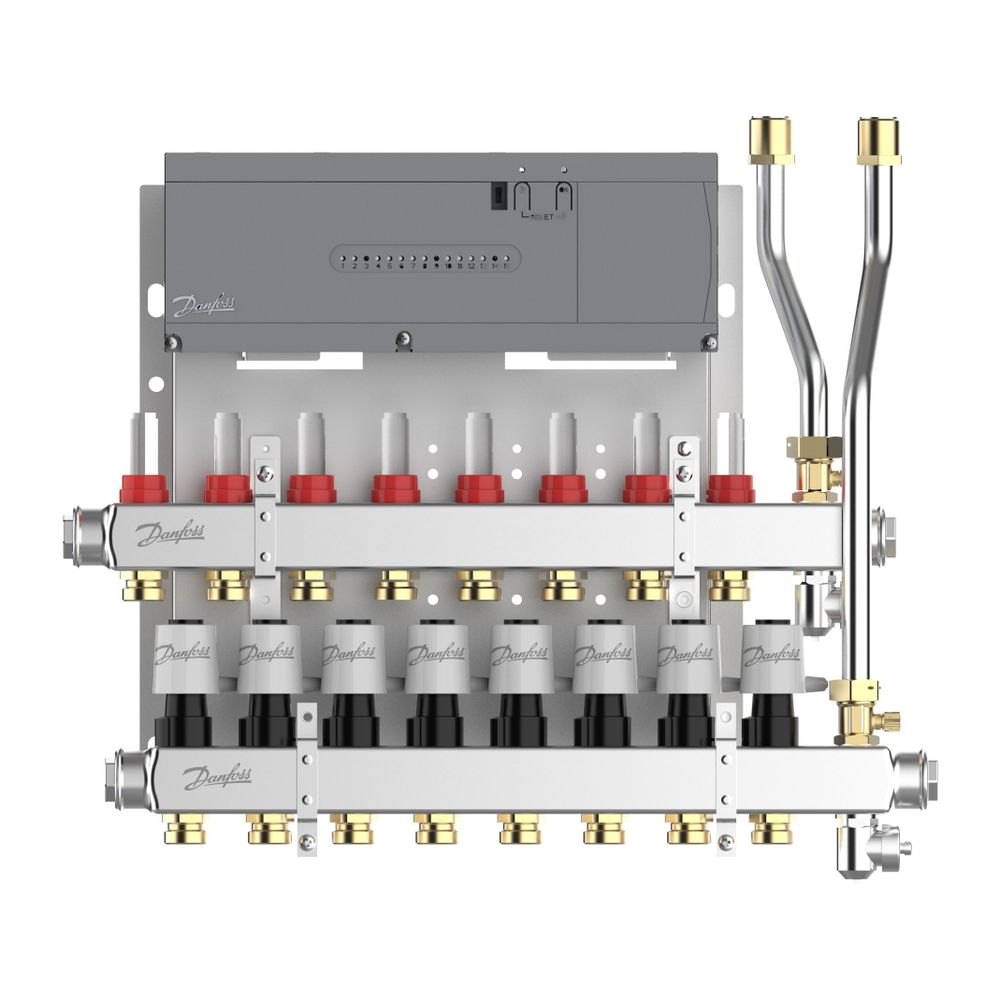

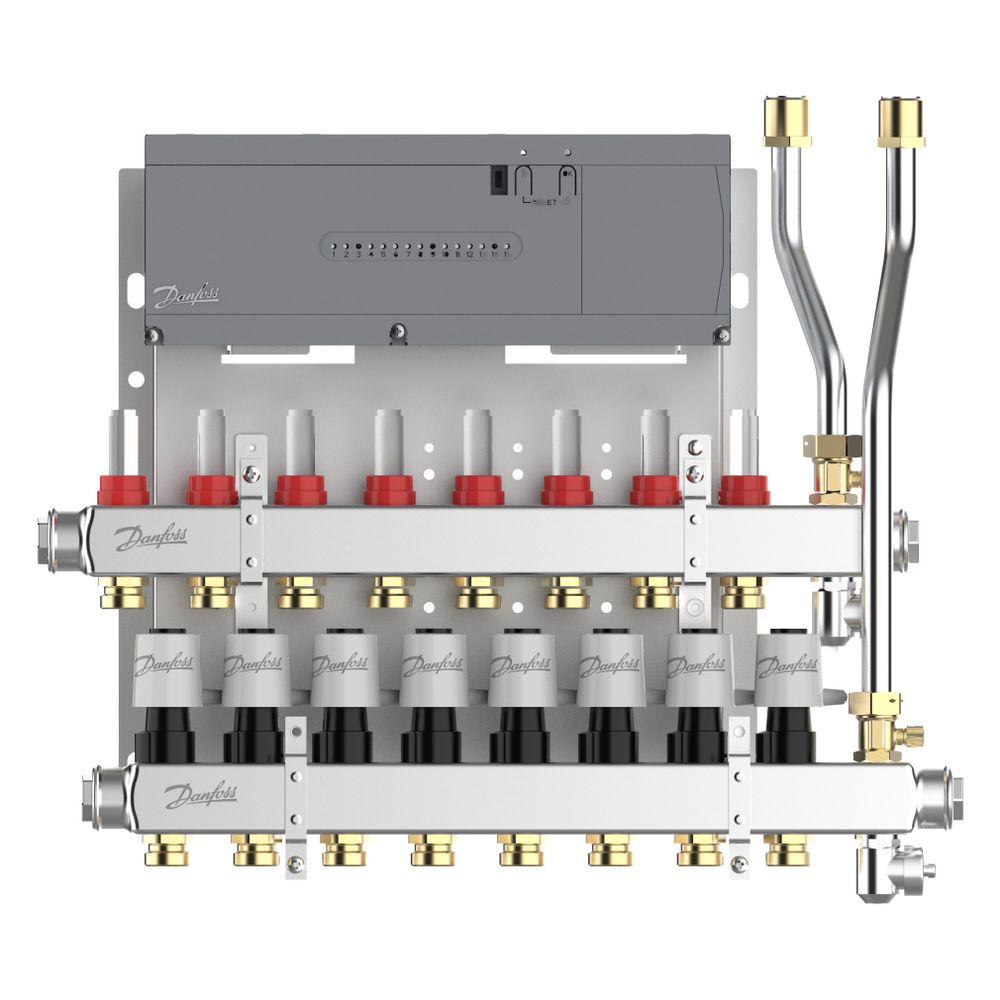

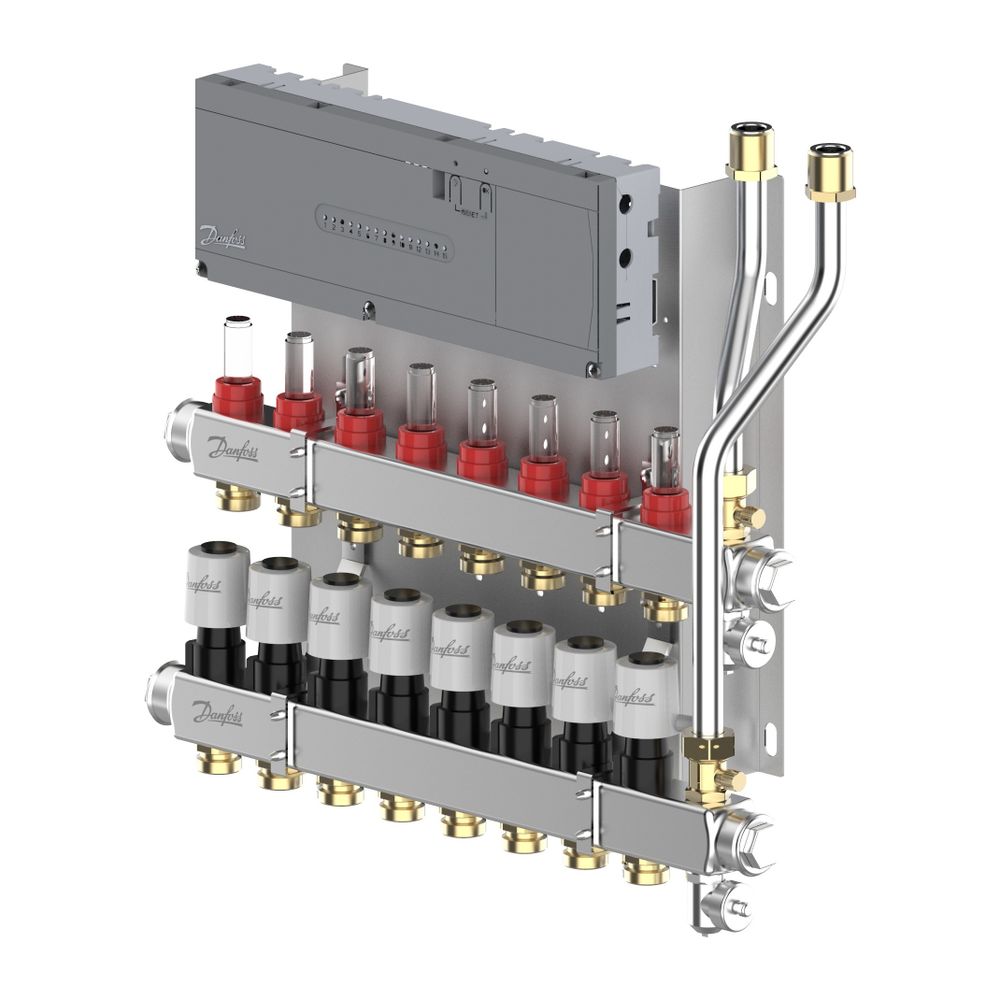

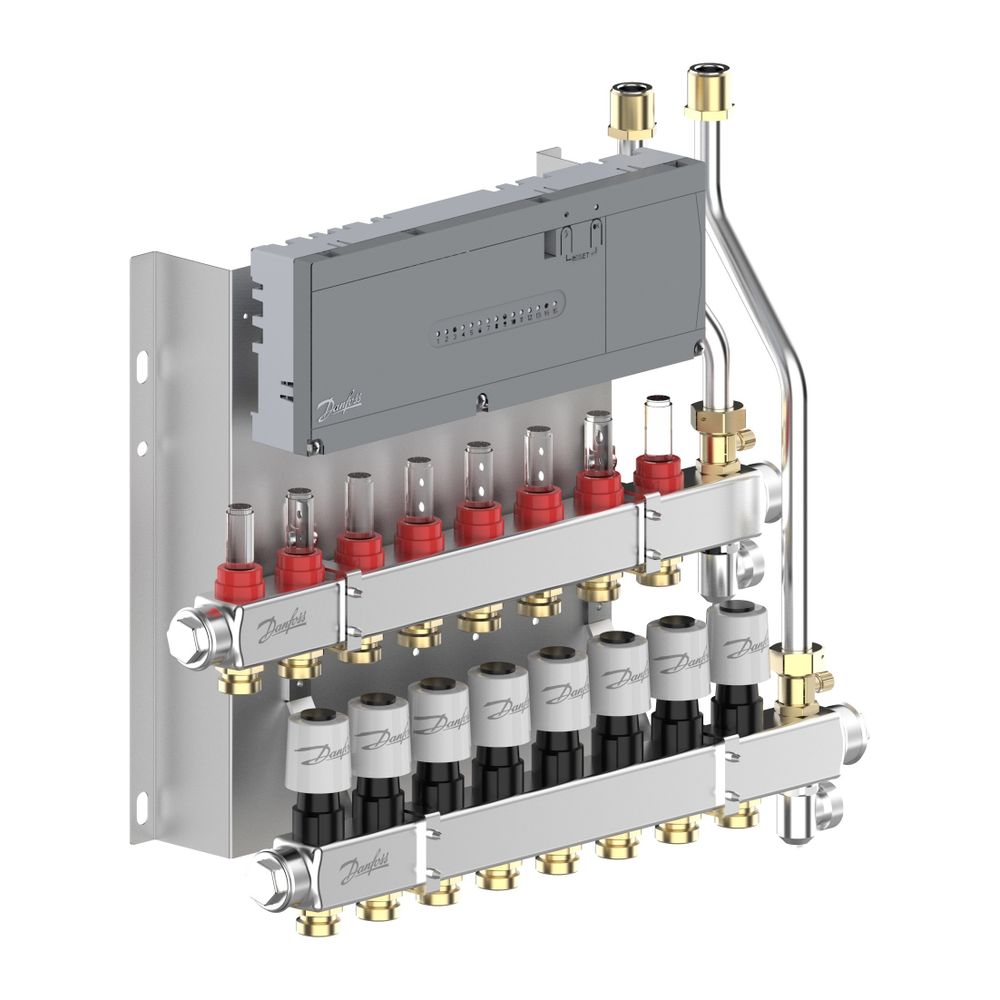

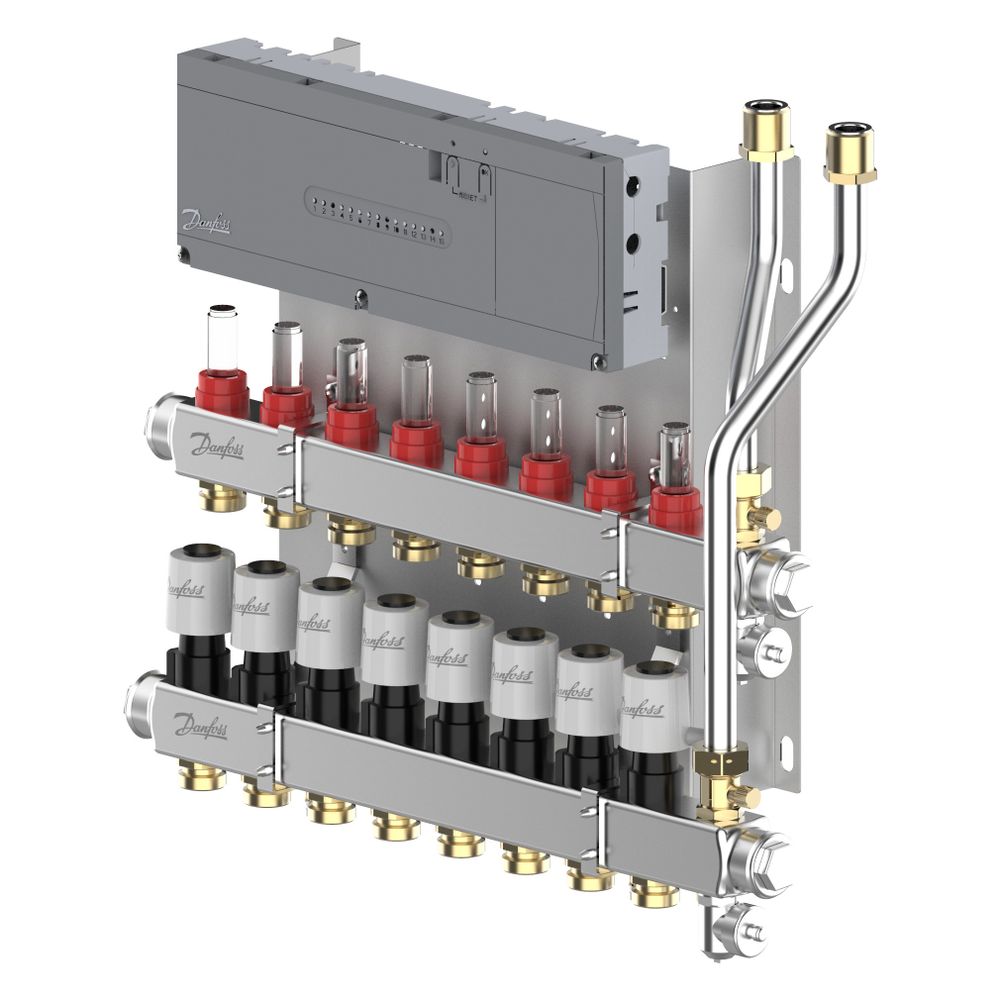

Danfoss Heizkreisverteiler SGCi, mit 8 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsstation EvoFlat, Edelstahl, 145H1948
Der Danfoss Heizkreisverteiler Typ SGCi mit 8 Heizkreisen, Icon2 Hauptregler und TWA-A 230V Thermoantrieben ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Dieses Plug & Play-System ist für die separate Installation oder die Integration mit Danfoss Wohnungsstationen, wie der EvoFlat MSS/ 4.0M, konzipiert und ermöglicht eine effiziente und präzise Wärmeverteilung.
Wie ist das Danfoss SGCi Verteilersystem aufgebaut?
Das Verteilersystem besteht aus langlebigem Edelstahl und ist mit integrierten, voreinstellbaren Danfoss-Ventileinsätzen im Rücklauf sowie einer absperrbaren und voreinstellbaren Durchflussanzeige im Vorlauf ausgestattet. Es ist vormontiert auf einem U-Blech und beinhaltet Anschlussrohre an die Kugelhähne der Danfoss EvoFlat MSS/ 4.0M Wohnungsstation. Die Heizkreisanschlüsse sind als 3/4 AG ausgeführt. Manuelle Entlüfter und ein Ablassventil sind ebenfalls enthalten.
Welche Regelungstechnik ist im Danfoss SGCi integriert?
Der Heizkreisverteiler ist mit dem steckerfertig verdrahteten Danfoss Icon2 Advanced Master Controller ausgestattet, der einen automatischen hydraulischen Abgleich ermöglicht. Die Versorgungsspannung der Regelung beträgt 230 V, ebenso der Spannungsausgang für die montierten thermischen Stellantriebe Danfoss TWA 230 V. Die Kommunikation mit den Icon2 Raumthermostaten erfolgt über 24 V Powerline Communication (PLC), wodurch kabelgebundene Icon2 24V und Icon2 Zigbee-Funk-Raumthermostate in einem System kombiniert werden können. Eine App-basierte Installationshilfe unterstützt den Installateur. Durch den Kauf eines Ally Gateways kann der Endnutzer die Regelung der Raumheizung über die Danfoss Ally App vornehmen.
Welche Vorteile bietet das Danfoss SGCi System für die Installation?
Die Plug & Play-Konstruktion und die Vormontage des Systems minimieren den Installationsaufwand und das Risiko von Fehlern. Es ist für die Montage in Unterputzschränken zusammen mit Danfoss Wohnungsstationen vorbereitet und benötigt minimalen Platzbedarf. Die App-basierte Installationshilfe für den Installateur bietet zudem die Option eines Installationsberichts als Dokumentation.
Wie wird eine korrekte Wärmeverteilung sichergestellt?
Der integrierte automatische hydraulische Abgleich stellt eine gleichmäßige Wärmeverteilung in den Heizkreisen sicher, auch bei Teillast. Die voreinstellbaren Ventileinsätze ermöglichen eine präzise Einstellung des Volumenstroms, der durch den Durchflusszähler überwacht wird.
Technische Daten
- Anzahl Heizkreise: 8
- Material: Edelstahl
- Heizkreisanschlüsse: 3/4 AG
- Maximaler Betriebsdruck: 6 bar
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Versorgungsspannung Regelung: 230 V
- Spannungsausgang Stellantriebe: 230 V
- Kommunikation Raumthermostate: 24 V Powerline Communication (PLC)
Der Danfoss Heizkreisverteiler Typ SGCi mit 8 Heizkreisen, Icon2 Hauptregler und 230 V TWA Thermoantrieben ist eine zuverlässige und platzsparende Lösung für die Regelung von Fußbodenheizungen. Mit automatischem hydraulischem Abgleich und moderner Steuerungstechnik ermöglicht er eine effiziente Wärmeverteilung und einfache Installation in Verbindung mit Danfoss EvoFlat Wohnungsstationen. Die maximale Vorlauftemperatur von 60 °C und ein Betriebsdruck von 6 bar unterstreichen die Leistungsfähigkeit des Systems.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 145H1948 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-145H1948 |
| EAN-13 | 5715162905760 |
| Gewicht | 10,6 kg |
| WEEE-Nr. | 66490570 |
