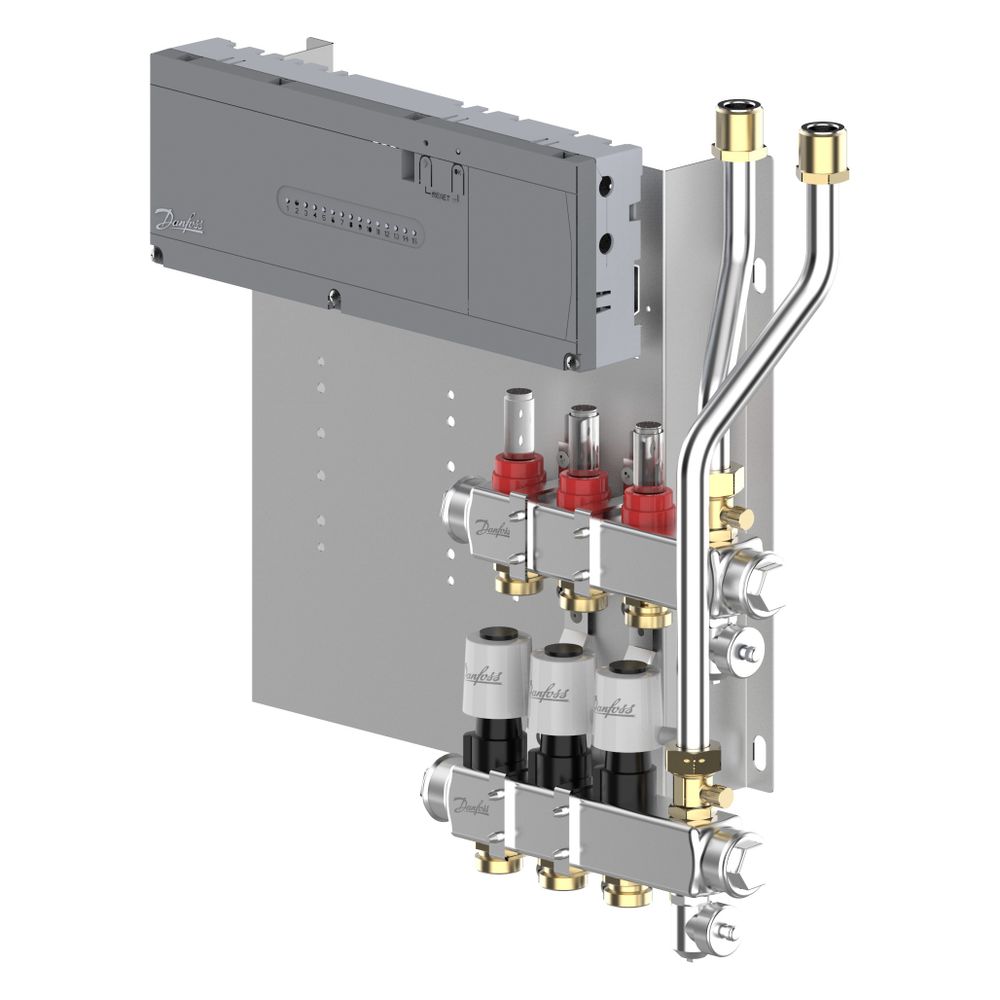

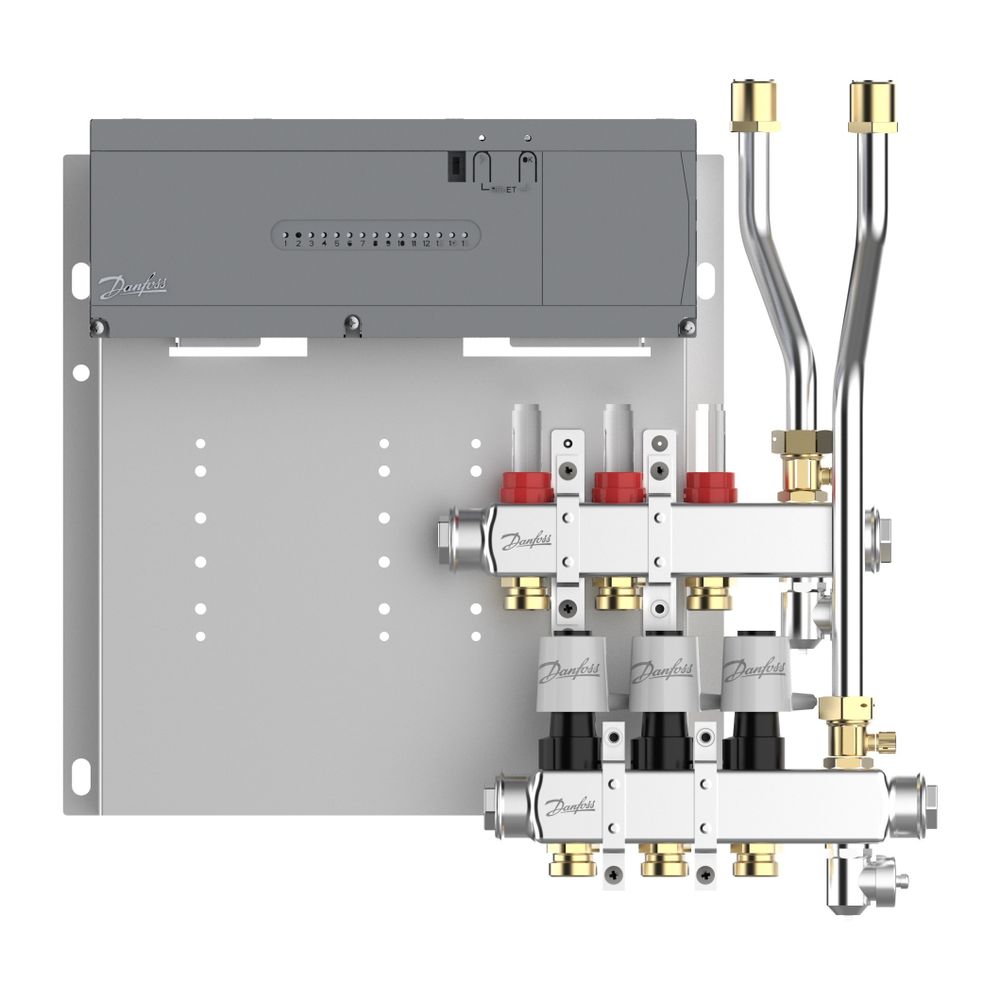

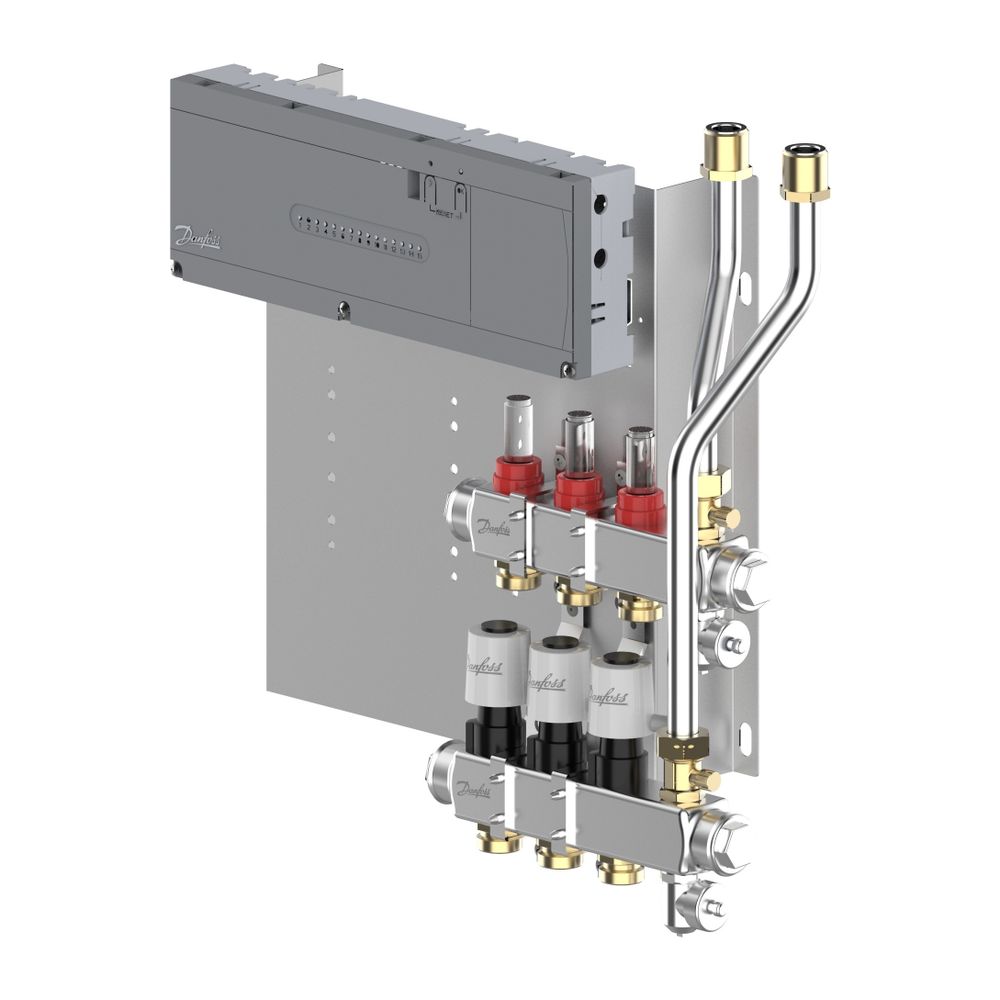

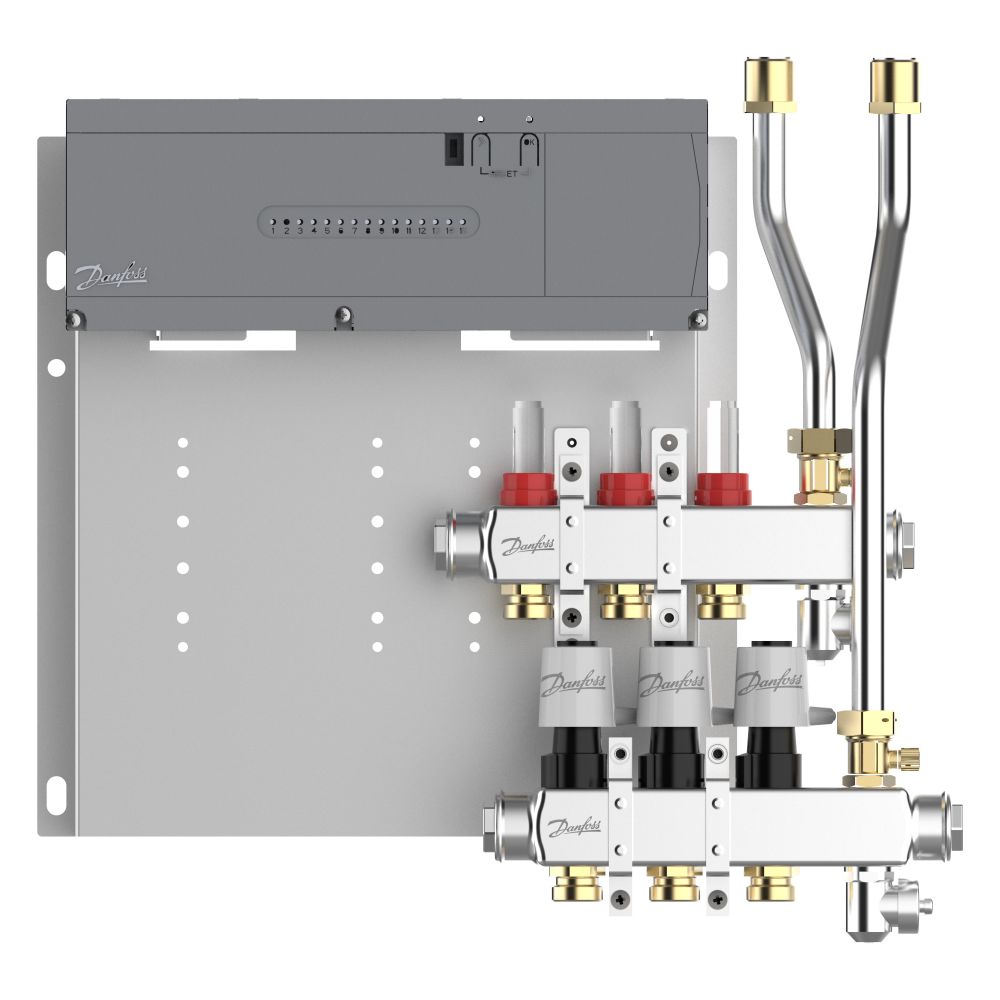

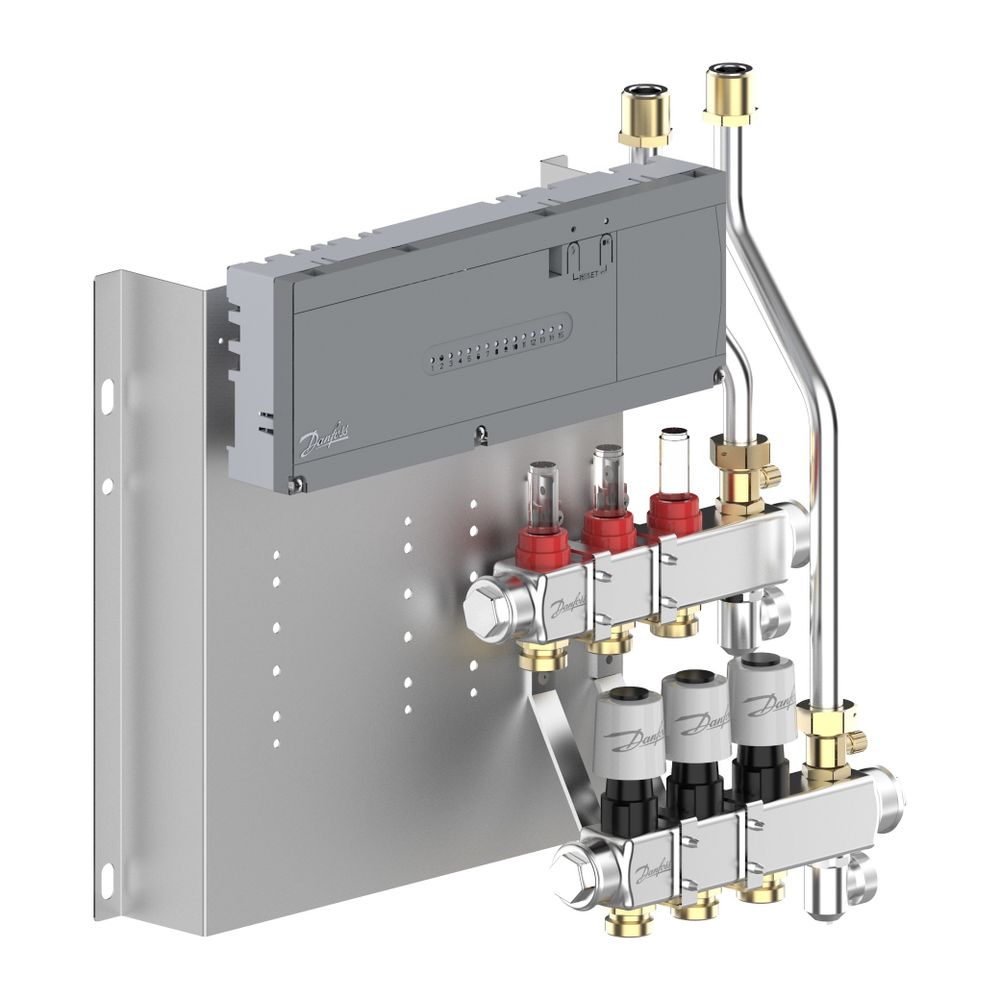

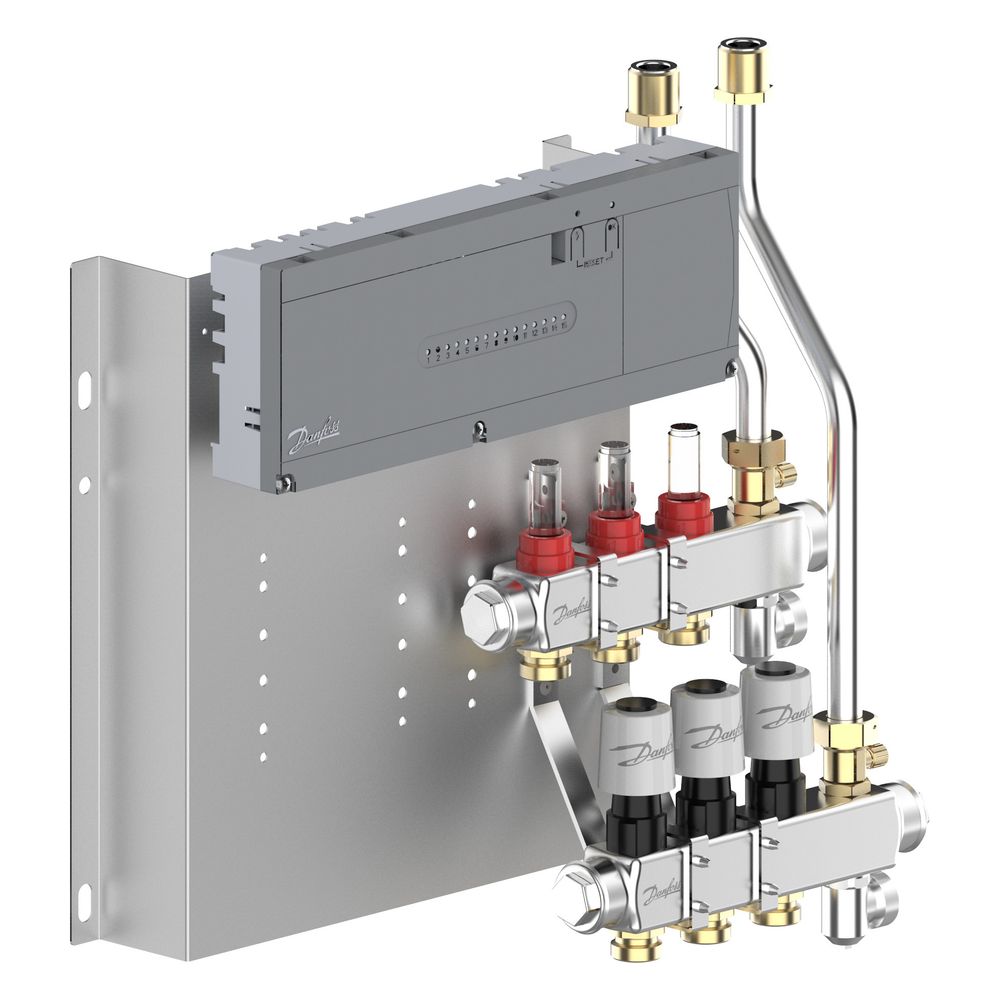

Danfoss Heizkreisverteiler SGCi, mit 3 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsstation EvoFlat, Edelstahl, 145H1943

Der Danfoss Heizkreisverteiler Typ SGCi mit 3 Heizkreisen, Icon2 Hauptregler und TWA-A 230V ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Er ist speziell für die Integration mit Danfoss EvoFlat Wohnungsstationen konzipiert und bietet eine steckerfertige, verdrahtete Regelung für den automatischen hydraulischen Abgleich. Dieses System stellt eine effiziente und präzise Wärmeverteilung in Wohngebäuden sicher.

Welche Vorteile bietet das Danfoss Edelstahl-Verteilersystem?

Das Verteilersystem zeichnet sich durch seine Plug & Play-Konstruktion aus, die eine schnelle und unkomplizierte Montage ermöglicht. Das langlebige Edelstahlmaterial sorgt für hohe Beständigkeit und einen minimalen Platzbedarf beim Einbau. Die vormontierte Ausführung reduziert das Risiko von Installationsfehlern und ermöglicht eine korrekte Wärmeverteilung auch bei Teillast. Das System ist für die Montage in Unterputzschränken zusammen mit Danfoss Wohnungsstationen vorbereitet. App-Lösungen stehen sowohl für Installateure als auch für Endnutzer zur Verfügung, um die Bedienung und Überwachung zu erleichtern.

Wie ist das Verteilersystem Typ SGCi ausgestattet?

Der Heizkreisverteiler ist aus Edelstahl gefertigt und verfügt über integrierte, voreinstellbare Danfoss-Ventileinsätze im Rücklauf sowie eine absperrbare und voreinstellbare Durchflussanzeige im Vorlauf. Er ist auf einem U-Blech vormontiert und inklusive Anschlussrohren für die Kugelhähne der Danfoss EvoFlat MSS/4.0M Wohnungsstation. Die Heizkreisanschlüsse sind 3/4 AG mit einem Nenndruck von PN6. Die Regelung erfolgt über den steckerfertig verdrahteten Danfoss Icon2 Advanced Master Controller mit 230 V Versorgungsspannung und 230 V Ausgang für die thermischen Stellantriebe TWA. Die Kommunikation mit den Icon2 Raumthermostaten erfolgt über 24 V Powerline Communication (PLC), wobei sowohl kabelgebundene als auch Zigbee-Funk-Raumthermostate kombiniert werden können. Eine App-basierte Installationshilfe unterstützt den Installateur bei der Einrichtung und bietet die Möglichkeit, einen Installationsbericht als Dokumentation zu erstellen. Durch den Erwerb eines Ally Gateways kann der Endnutzer die Raumheizung über die Danfoss Ally App steuern.

Welche technischen Grenzen und Einsatzbedingungen sind zu beachten?

Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Betriebsdruck liegt bei 6 bar und der maximale Differenzdruck bei 0,6 bar. Die maximale Kv-Einstellung des Ventils (Nennwert) beträgt 0,97 m³/h. Das System ist ausschließlich mit Icon2 Raumthermostaten in Funk- oder verdrahteter Ausführung kompatibel. Die thermischen Stellantriebe sind auf 230 V ausgelegt.

Technische Daten

• Material: Edelstahl
• Anzahl Heizkreise: 3
• Heizkreisanschlüsse: 3/4 AG
• Nenndruck: PN6
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Betriebsdruck: 6 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Versorgungsspannung Regelung: 230 V
• Spannungsausgang Stellantriebe: 230 V

Der Danfoss Heizkreisverteiler Typ SGCi mit Icon2 Hauptregler und 230 V TWA-Stellantrieben bietet eine zuverlässige und platzsparende Lösung für die Regelung von Fußbodenheizungen. Mit seiner robusten Edelstahlkonstruktion, der integrierten Durchflussanzeige und der automatischen hydraulischen Abgleichfunktion unterstützt er eine effiziente Wärmeverteilung und einfache Installation. Die Kombination aus 3 Heizkreisen, 230 V Versorgung und moderner Steuerungstechnik macht ihn zu einer vielseitigen Komponente für moderne Wohnungsstationen.
