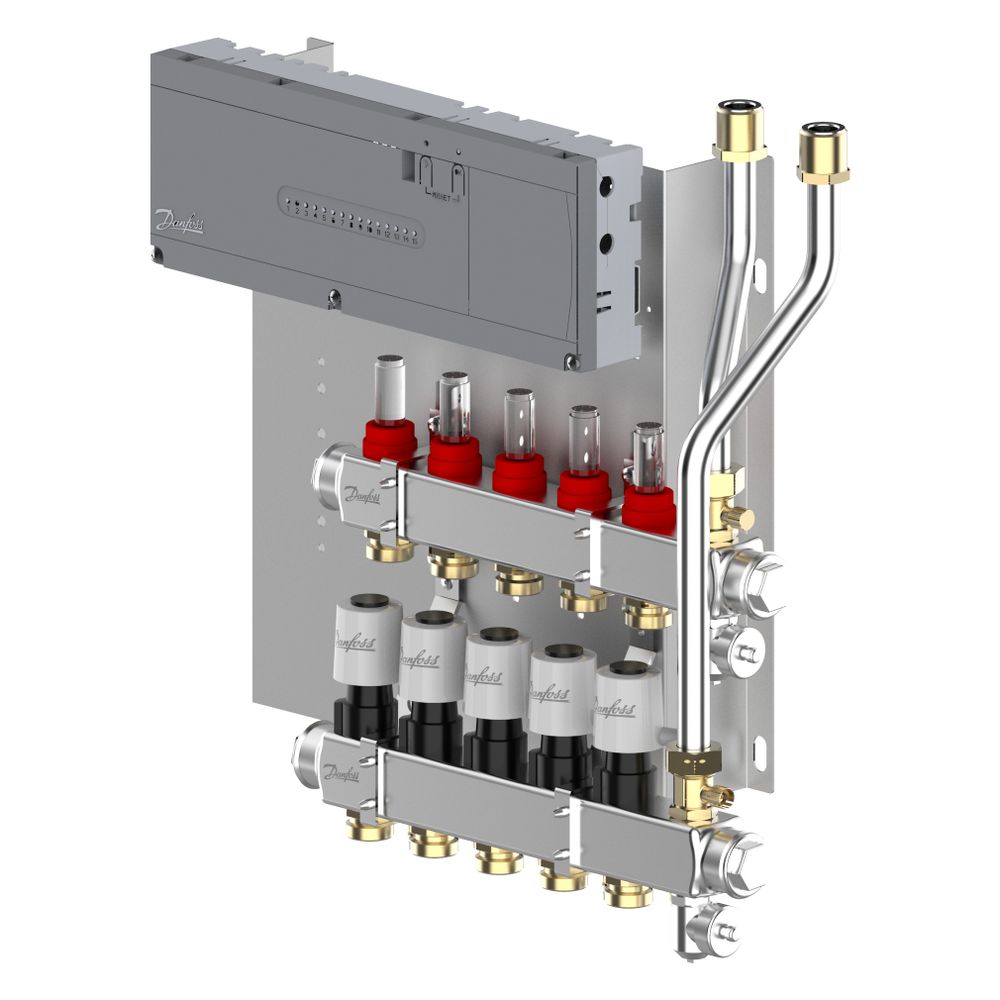

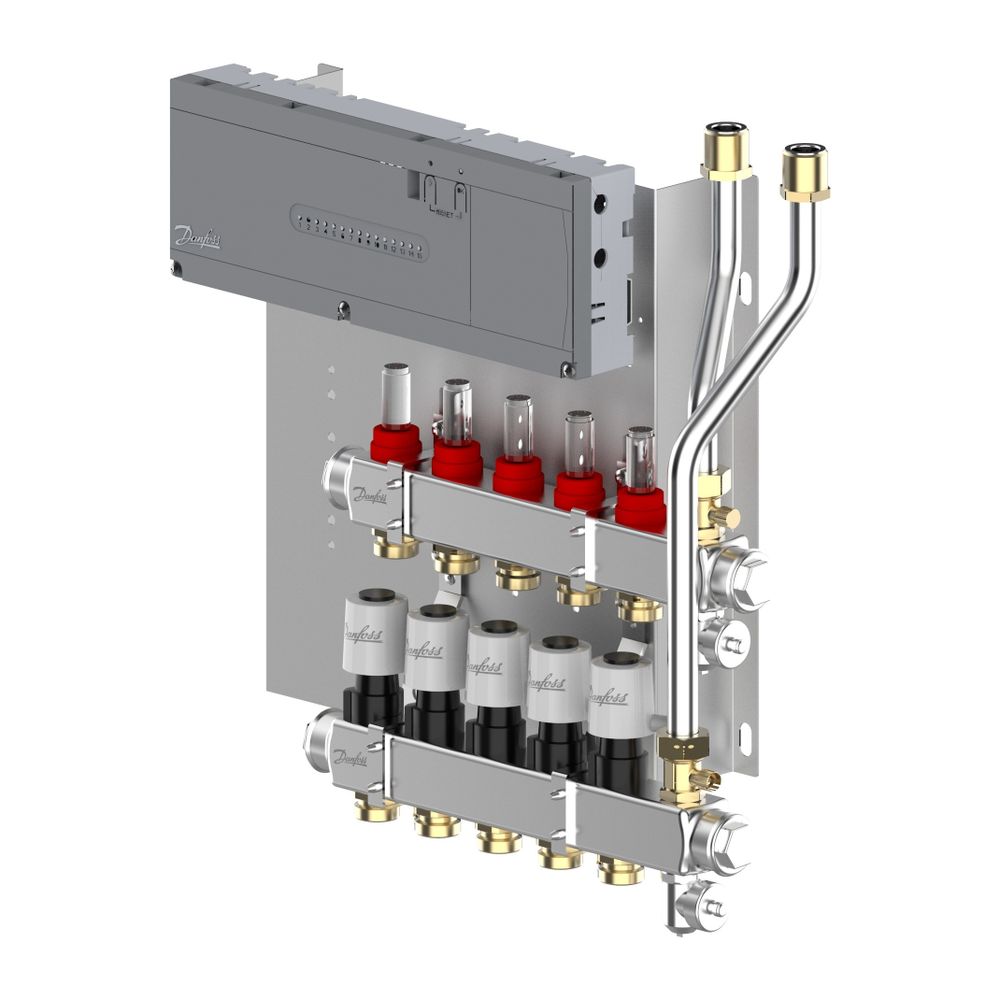

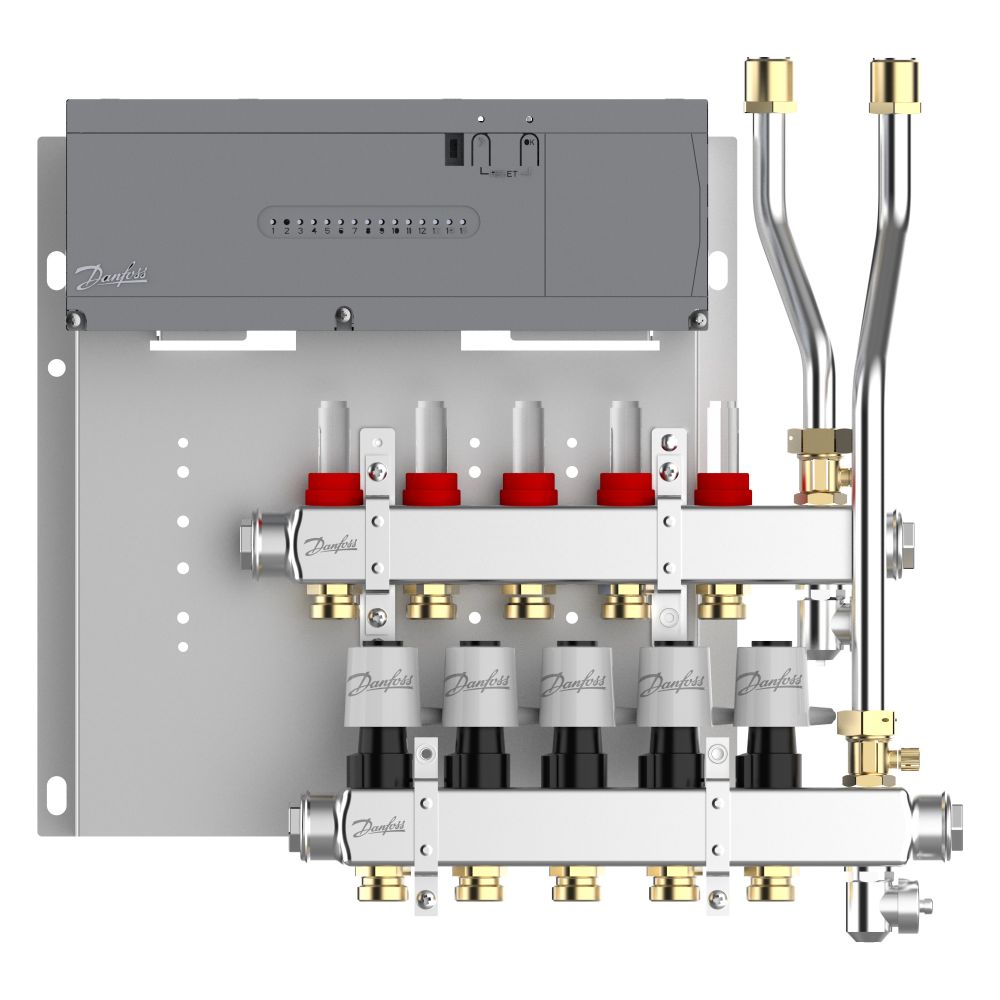

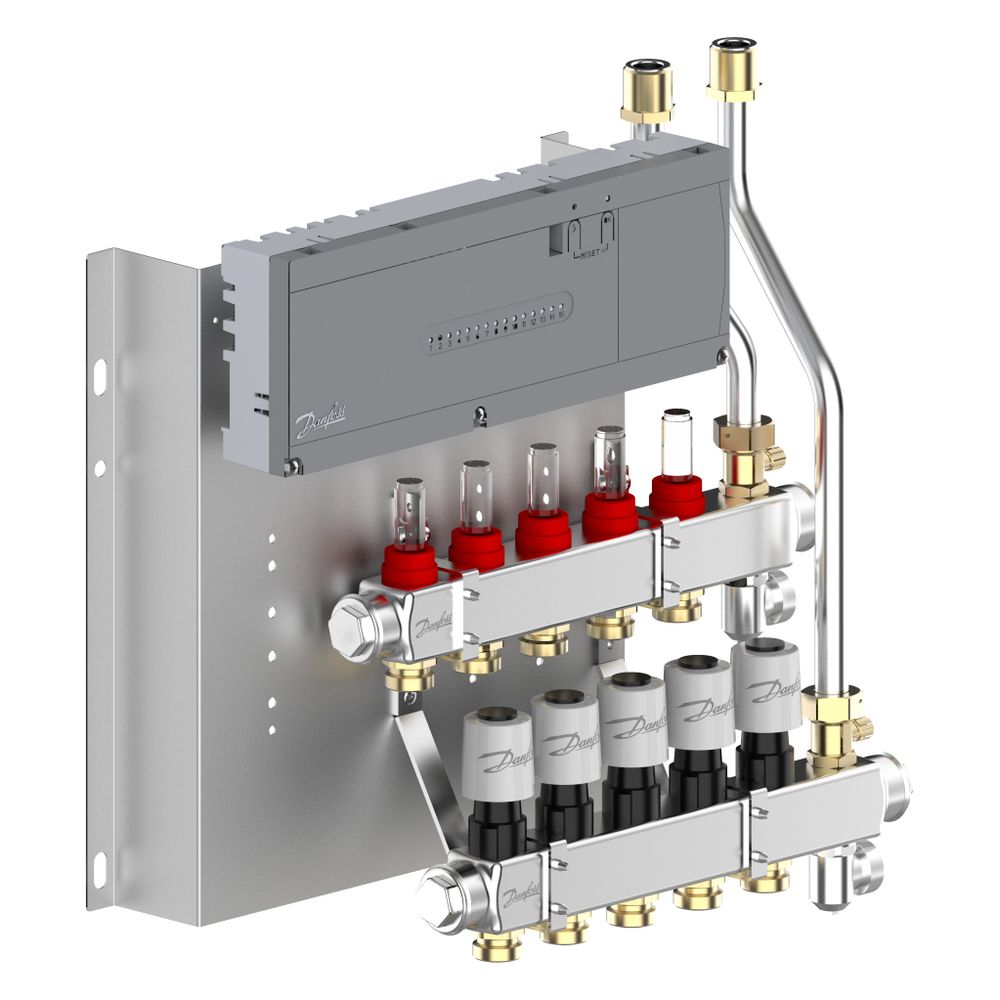

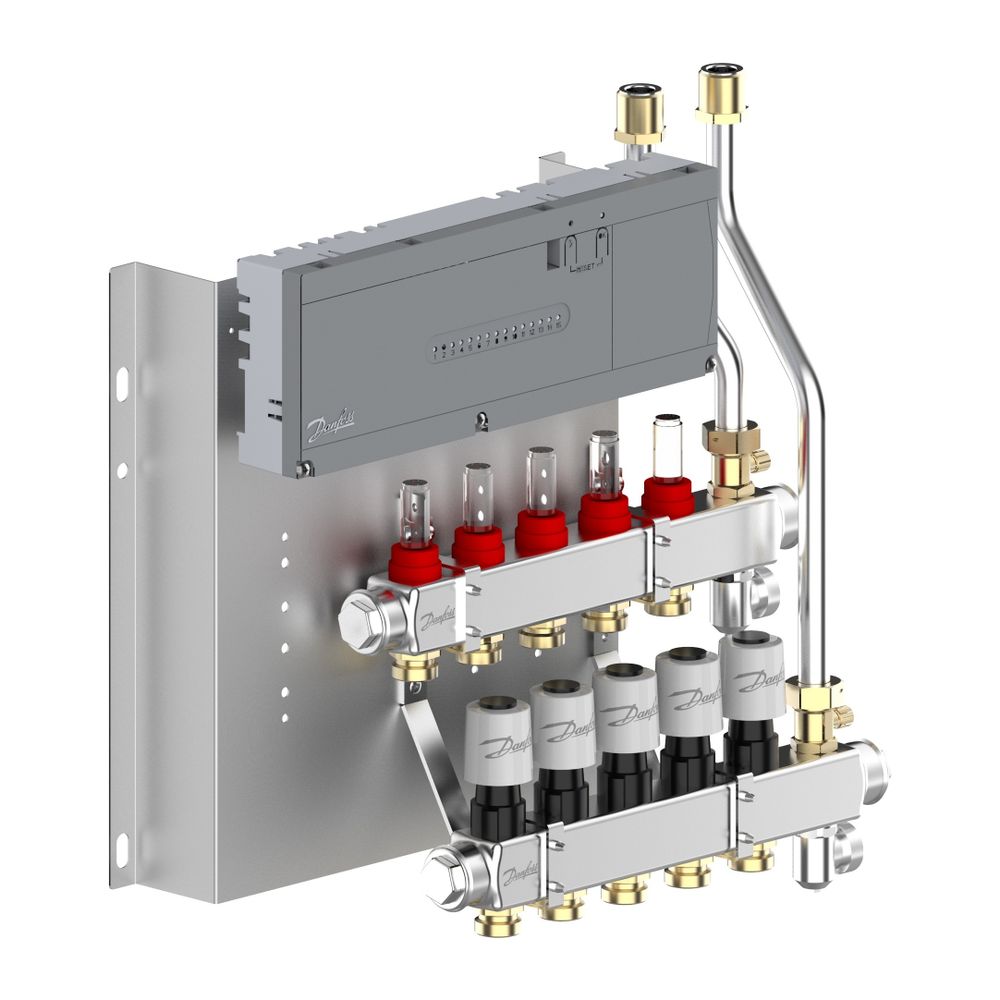

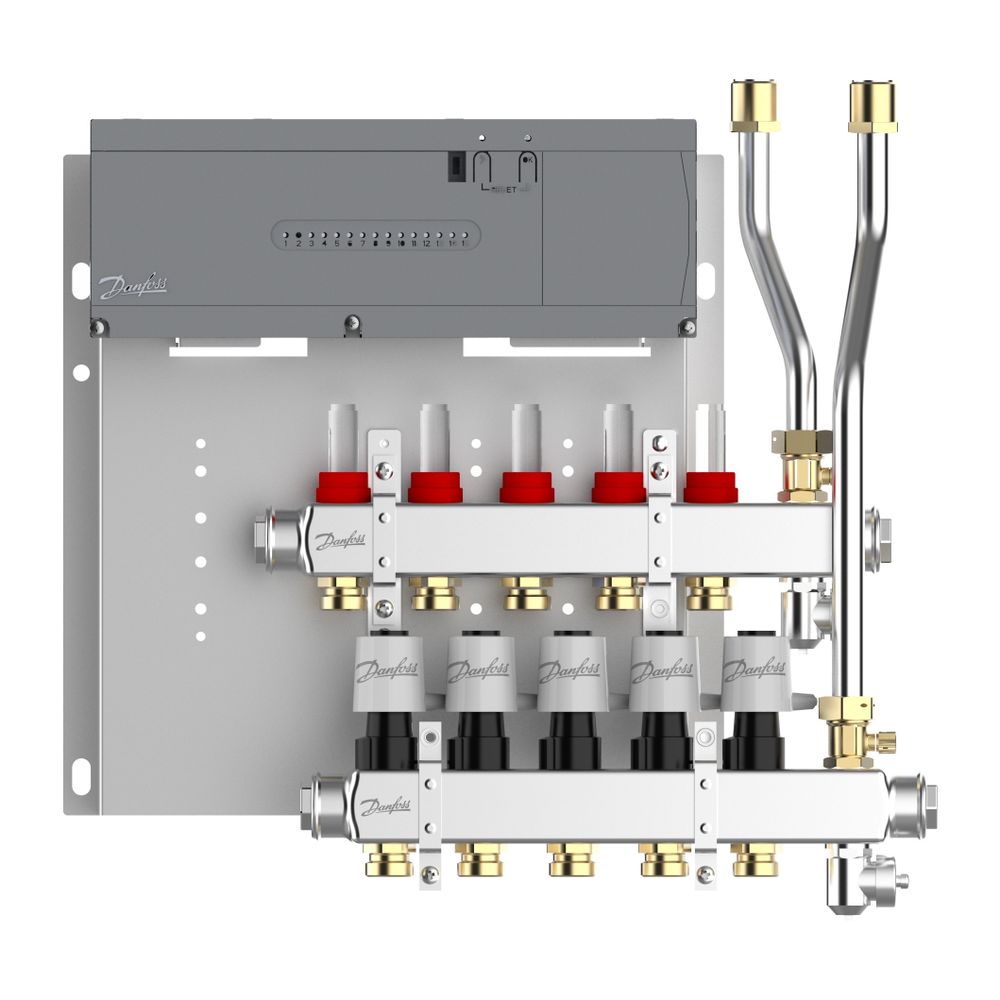

Danfoss Heizkreisverteiler SGCi, mit 5 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsstation EvoFlat, Edelstahl, 145H1945

Der Danfoss Heizkreisverteiler Typ SGCi mit 5 Heizkreisen, Icon2 Hauptregler und TWA-A 230V Stellantrieben ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Es ermöglicht eine einfache Plug & Play-Installation und ist sowohl für die separate Montage als auch für die Integration mit Danfoss EvoFlat Wohnungsstationen konzipiert. Dieses System bietet eine effiziente und präzise Wärmeverteilung und einen automatischen hydraulischen Abgleich für bis zu fünf Heizkreise.

Was zeichnet das Danfoss Edelstahl-Verteilersystem aus?

Die Edelstahl-Verteilersysteme von Danfoss sind als vorgefertigte Lösungen für Fußbodenheizungen konzipiert. Sie sind mit 2 bis 12 Anschlüssen erhältlich und beinhalten manuelle Entlüfter sowie Ablassventile. Ein Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms ist ebenfalls integriert. Die Systeme sind in den Ausführungen SG, SGC und SGCI verfügbar. Die SG-Variante wird mit Durchflussmesser geliefert, jedoch ohne Regler und Thermoantriebe, ist aber für deren Montage vorbereitet. Das SGC-System ist mit einem Icon Wiring Center 230 V und thermischen Stellantrieben TWA NC ausgestattet und unterstützt verkabelte Raumthermostate. Die SGCI-Ausführung, zu der dieser Heizkreisverteiler gehört, beinhaltet einen Durchflusszähler, den Icon2 Advanced Master Controller 230 V sowie thermische Stellantriebe TWA NC. Sie ermöglicht den Einsatz von drahtlosen oder verdrahteten Raumthermostaten und bietet einen automatischen hydraulischen Abgleich sowie eine App-basierte Installationshilfe.

Welche Funktionen und Vorteile bietet der Heizkreisverteiler Typ SGCi?

Der Heizkreisverteiler Typ SGCi ist aus langlebigem Edelstahl gefertigt und verfügt über integrierte, voreinstellbare Danfoss-Ventileinsätze im Rücklauf sowie eine Durchflussanzeige im Vorlauf, die absperrbar und voreinstellbar sind. Das System ist vormontiert auf einem U-Blech und inklusive Anschlussrohren für die Kugelhähne der Danfoss EvoFlat Wohnungsstation MSS/4.0M. Die steckerfertig verdrahtete Icon2 Regelung sorgt für einen TÜV-geprüften automatischen hydraulischen Abgleich. Die Versorgungsspannung beträgt 230 V, ebenso der Spannungsausgang für die Stellantriebe. Die Kommunikation mit Icon2 Raumthermostaten erfolgt über 24 V Powerline Communication (PLC), wobei sowohl kabelgebundene als auch Zigbee-Funk-Raumthermostate in einem System kombiniert werden können. Für Installateure steht eine App-basierte Installationshilfe zur Verfügung, während Endnutzer die Raumheizung über die Danfoss Ally App steuern können, sofern ein Ally Gateway vorhanden ist. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.

Technische Daten

• Heizkreise: 5
• Material: Edelstahl
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Betriebsdruck: 6 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Heizkreisanschlüsse: 3/4 AG
• Versorgungsspannung Regelung: 230 V
• Spannungsausgang Stellantriebe: 230 V
• Regelung: Icon2 Advanced Master Controller

Der Danfoss Heizkreisverteiler Typ SGCi mit Icon2 Hauptregler und 230 V TWA-Antrieb bietet eine zuverlässige und präzise Steuerung von Fußbodenheizungen mit fünf Heizkreisen. Die Kombination aus robustem Edelstahl-Verteilersystem, automatischem hydraulischem Abgleich und moderner Regelungstechnik sorgt für eine effiziente Wärmeverteilung und einfache Installation in Verbindung mit Danfoss EvoFlat Wohnungsstationen. Mit einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck von 6 bar ist das System leistungsfähig und langlebig.

Lieferumfang

• 1x Danfoss Heizkreisverteiler Typ SGCi mit 5 Heizkreisen
• 1x Icon2 Advanced Master Controller 230 V
• 5x Thermischer Stellantrieb Danfoss TWA 230V
• 1x Durchflusszähler
• 1x Manueller Entlüfter
• 1x Ablassventil
• 1x Satz Anschlussrohre für Danfoss-Wohnungsstation EvoFlat MSS/ 4.0M
