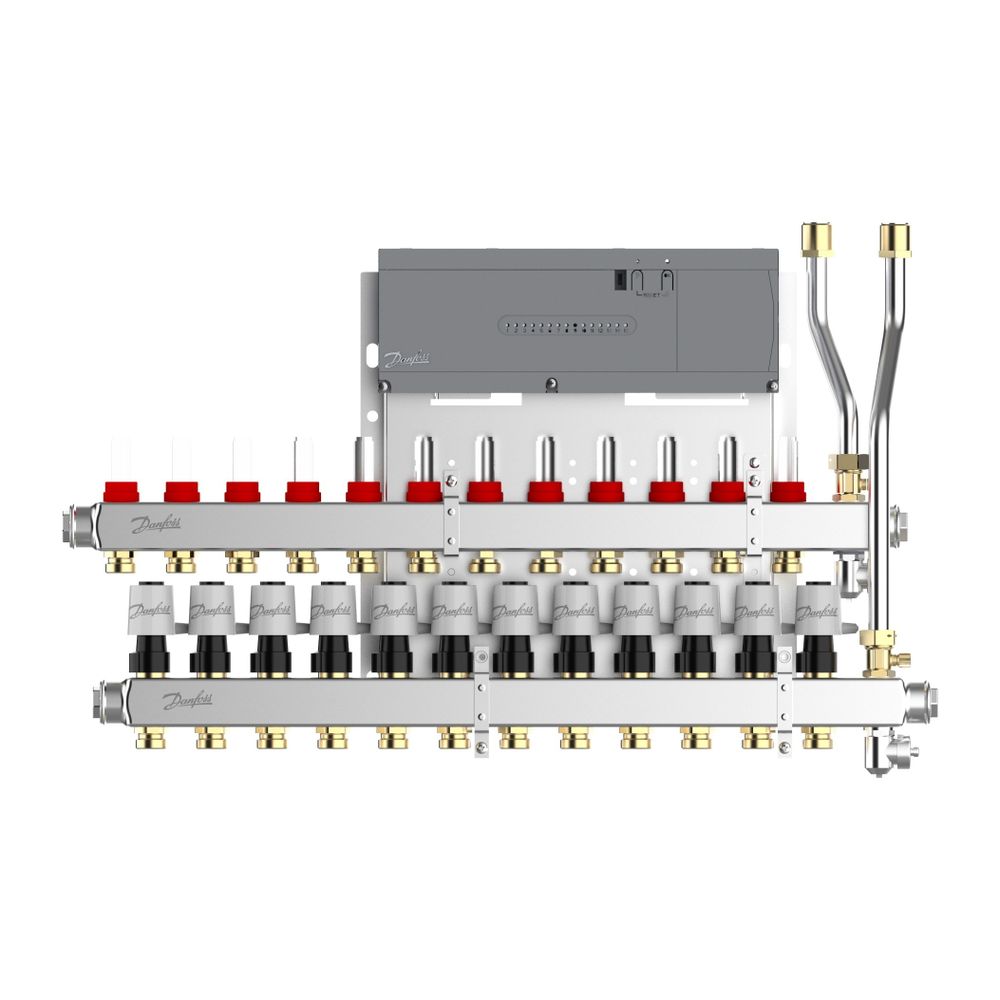

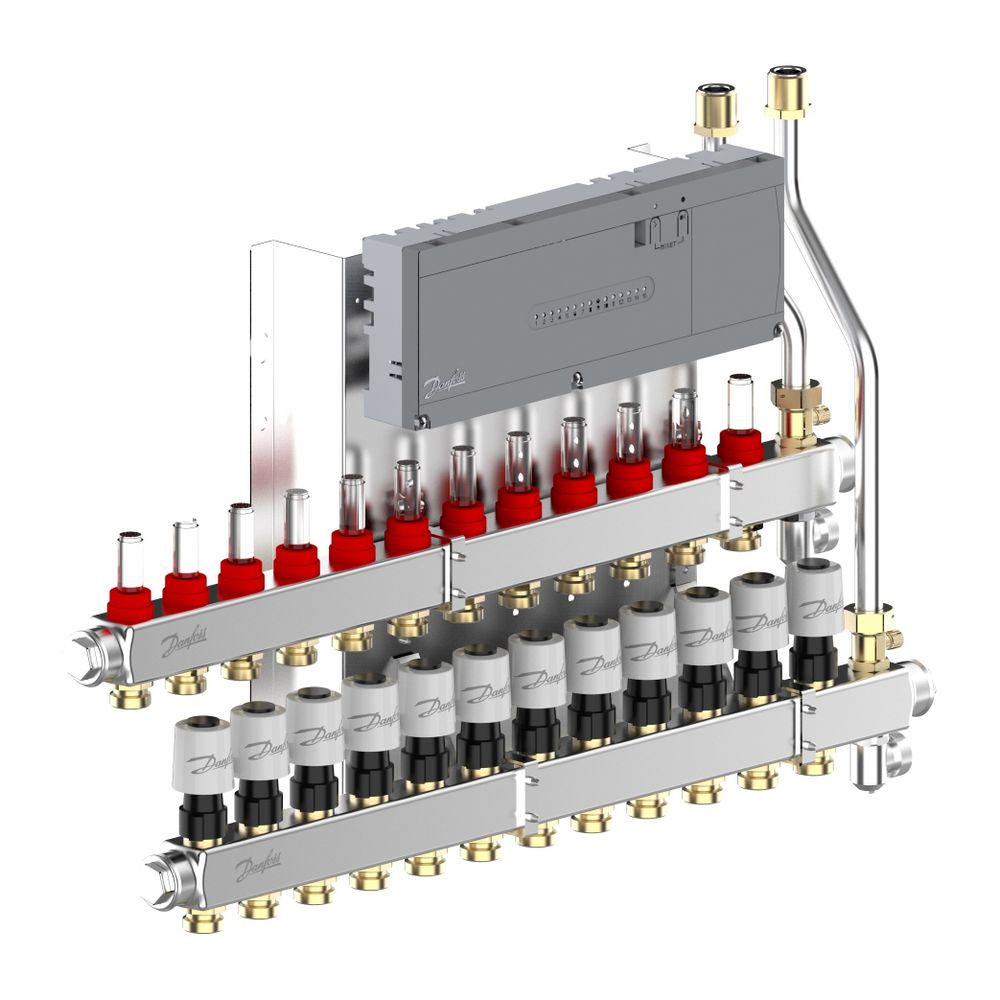

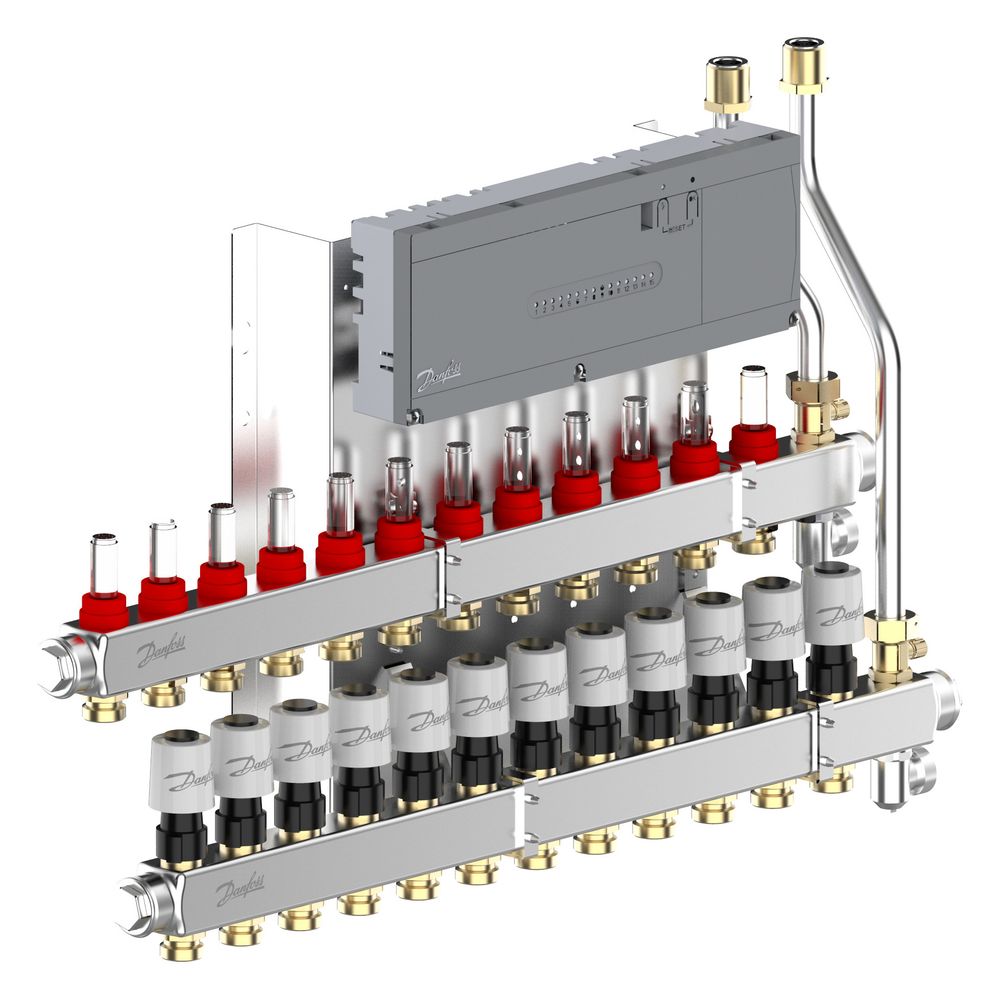

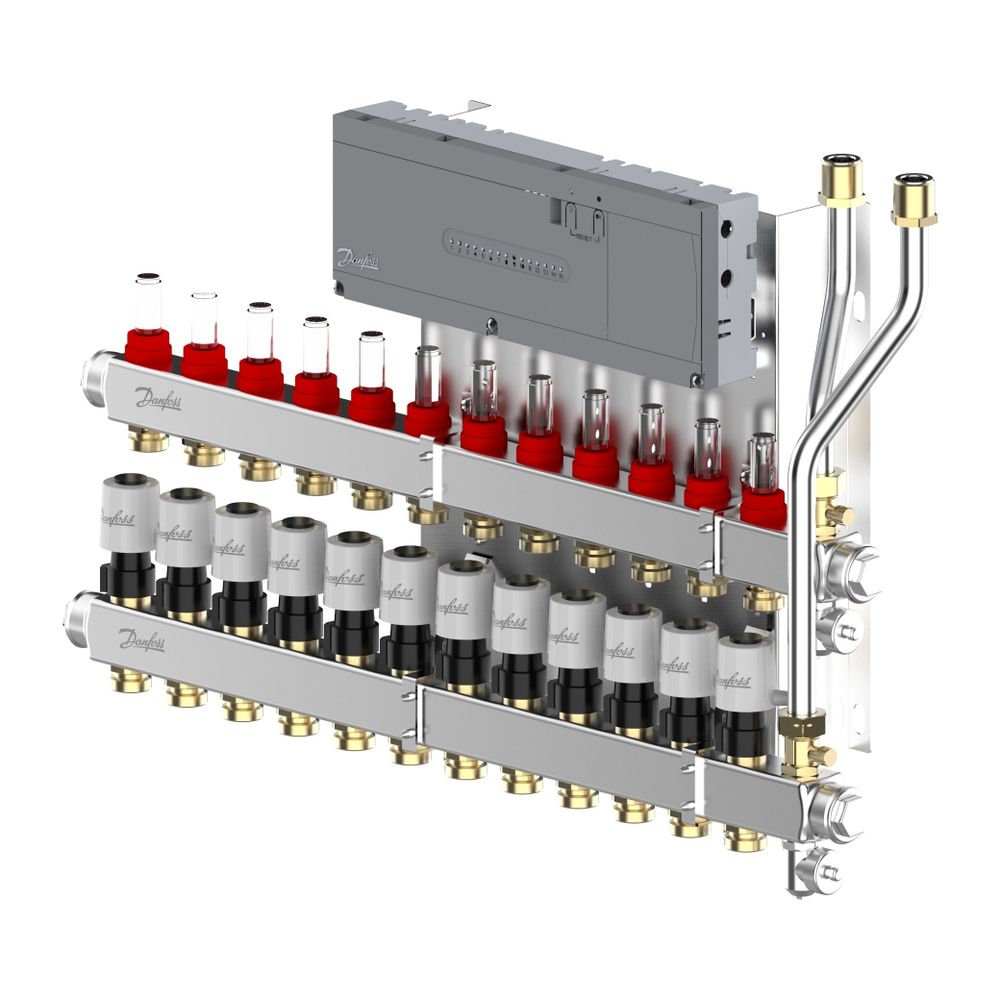

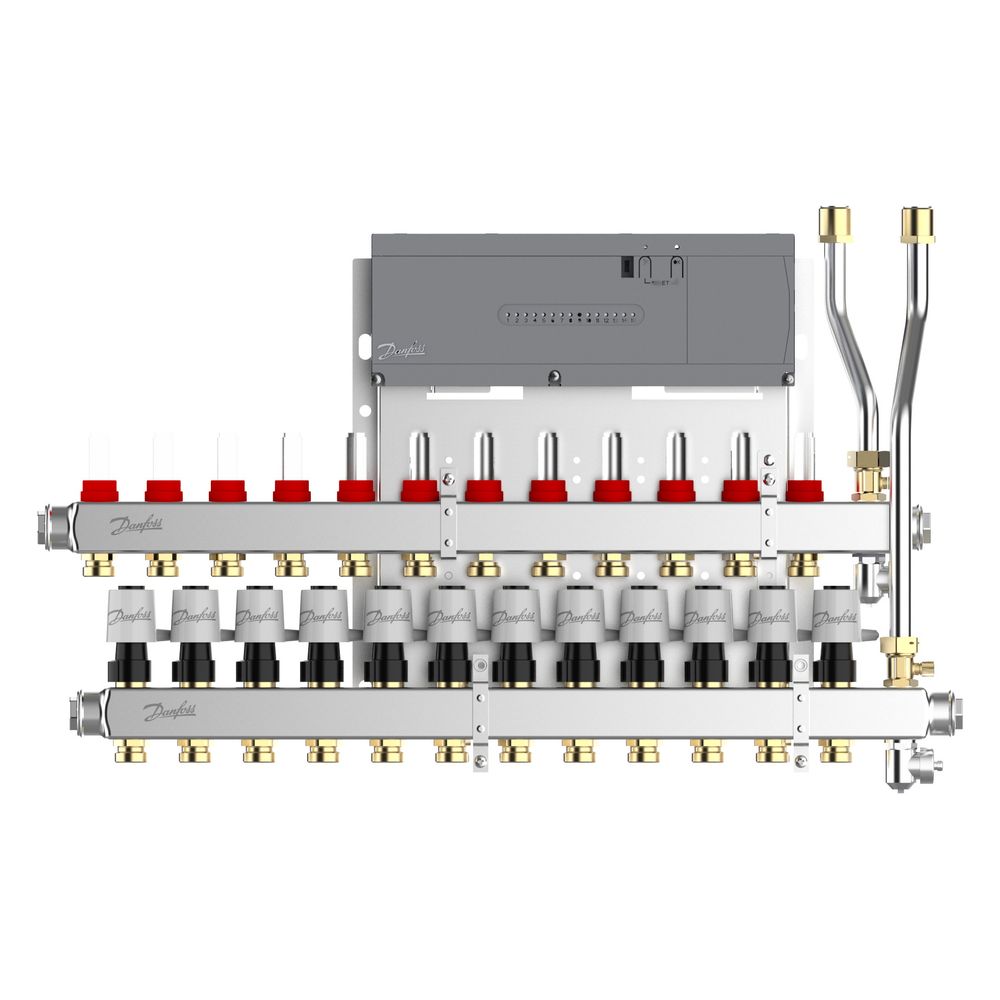

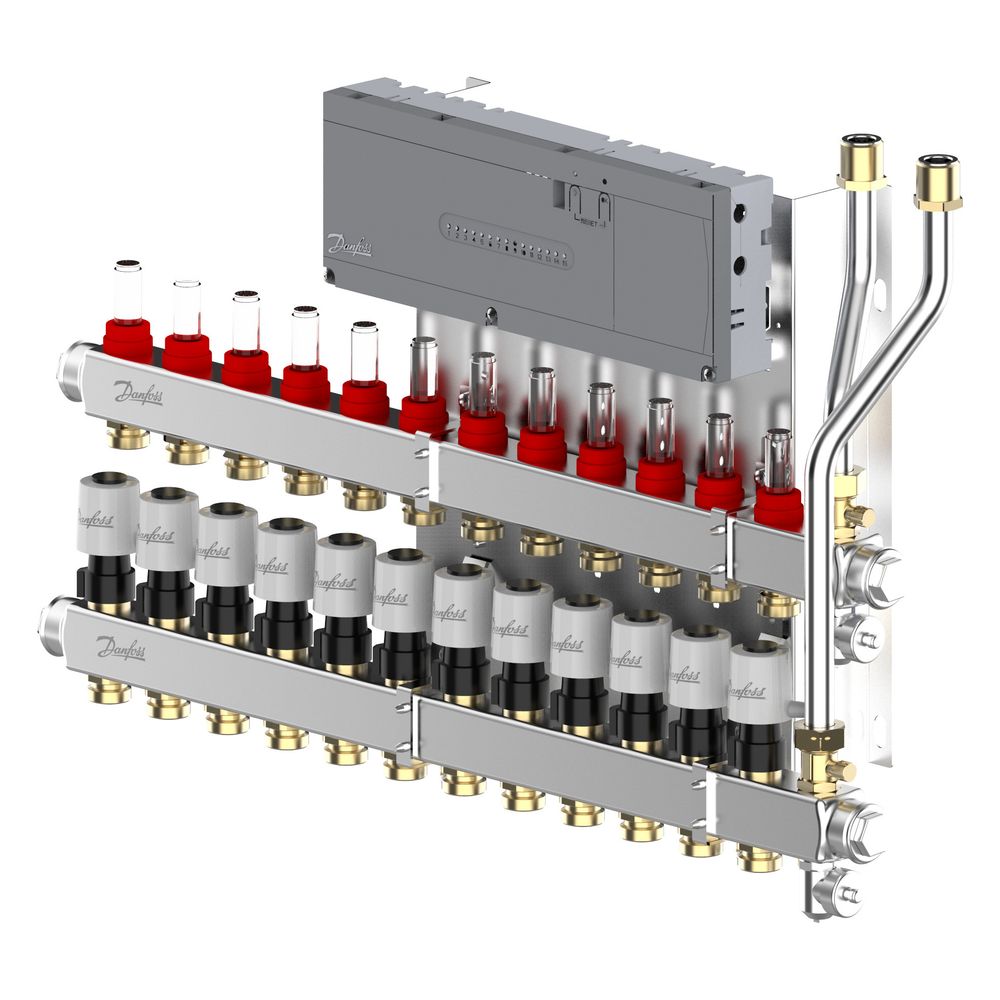

Danfoss Heizkreisverteiler SGCi, mit 12 Heizkreisen und Hauptregler Icon2 230V, für Wohnungsst. EvoFlat, Edelstahl, 145H1952

Der Danfoss Heizkreisverteiler Typ SGCi mit 12 Heizkreisen, Icon2 Hauptregler und TWA-A 230V Thermoantrieben ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Dieses System ist speziell für die Integration mit Danfoss EvoFlat Wohnungsstationen konzipiert und bietet eine steckerfertige Regelung für den automatischen hydraulischen Abgleich. Es eignet sich für den Einsatz in Wohngebäuden und ermöglicht eine präzise Wärmeverteilung bei minimalem Platzbedarf und Installationsaufwand.

Was zeichnet das Danfoss SGCi Verteilersystem aus und welche Varianten gibt es?

Die Edelstahl-Verteilersysteme von Danfoss sind langlebige, vorgefertigte Lösungen für Fußbodenheizungen. Sie sind als Standardlösungen mit 2 bis 12 Anschlüssen erhältlich und beinhalten manuelle Entlüfter sowie ein Ablassventil. Ein Volumenzähler ist zur Aufrechterhaltung des vorgesehenen Volumenstroms integriert. Die Systeme sind für die separate Installation oder die Implementierung mit Danfoss Wohnungsstationen vorbereitet und minimieren durch ihre Plug & Play-Konstruktion den Installationsaufwand. Die SGCI-Ausführung, zu der dieser Heizkreisverteiler gehört, ist mit einem Icon2 Advanced Master Controller 230 V und TWA NC Thermoantrieben ausgestattet. Sie unterstützt drahtlose und verdrahtete Raumthermostate und bietet einen automatischen hydraulischen Abgleich sowie eine App-basierte Installationshilfe.

Welche Funktionen und Vorteile bietet der Heizkreisverteiler Typ SGCi?

Der Heizkreisverteiler ist aus robustem Edelstahl gefertigt und verfügt über integrierte, voreinstellbare Danfoss-Ventileinsätze im Rücklauf sowie eine absperrbare und voreinstellbare Durchflussanzeige im Vorlauf. Die Vormontage auf einem U-Blech, inklusive Anschlussrohren an die Kugelhähne der Danfoss-Wohnungsstation EvoFlat MSS/ 4.0M, reduziert das Risiko von Installationsfehlern und verkürzt die Installationszeit. Das System ist für die Montage in Unterputzschränken zusammen mit Danfoss Wohnungsstationen vorbereitet und stellt eine korrekte Wärmeverteilung auch bei teilweiser Last sicher. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Installation nötig.

Wie erfolgt die Regelung und Steuerung der Fußbodenheizung?

Die Regelung des Heizkreisverteilers erfolgt über den Icon2 Advanced Master Controller mit einer Versorgungsspannung von 230 V. Die montierten thermischen Stellantriebe Danfoss TWA 230V werden ebenfalls mit 230 V betrieben. Das System nutzt 24 V Powerline Communication (PLC) zur Verdrahtung der Icon2 Raumthermostate. Es ist möglich, sowohl kabelgebundene Icon2 24V als auch Icon2 Zigbee-Funk-Raumthermostate in einem System zu verwenden. Für Installateure steht eine App-basierte Installationshilfe zur Verfügung, die optional einen Installationsbericht als Dokumentation erstellt. Endnutzer können die Regelung der Raumheizung in ihrer Wohnung über die Danfoss Ally App vornehmen, sofern ein Ally Gateway erworben wird.

Technische Daten

• Anzahl Heizkreise: 12
• Material: Edelstahl
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Betriebsdruck: 6 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Heizkreisanschlüsse: 3/4 AG, PN6
• Versorgungsspannung Regelung: 230 V
• Spannungsausgang Stellantriebe: 230 V
• Mit Dämmschale: nein

Der Danfoss Heizkreisverteiler Typ SGCi mit Icon2 Hauptregler und 230 V TWA Thermoantrieben bietet eine fortschrittliche und effiziente Lösung für die Fußbodenheizungsregelung. Mit 12 Heizkreisen, einem automatischen hydraulischen Abgleich und vielseitiger Thermostatkompatibilität stellt er eine zuverlässige und platzsparende Option für moderne Heizsysteme dar. Die robuste Edelstahlkonstruktion und die einfache Integration in Danfoss Wohnungsstationen tragen zu einem optimalen Raumklima bei.
