Beschreibung

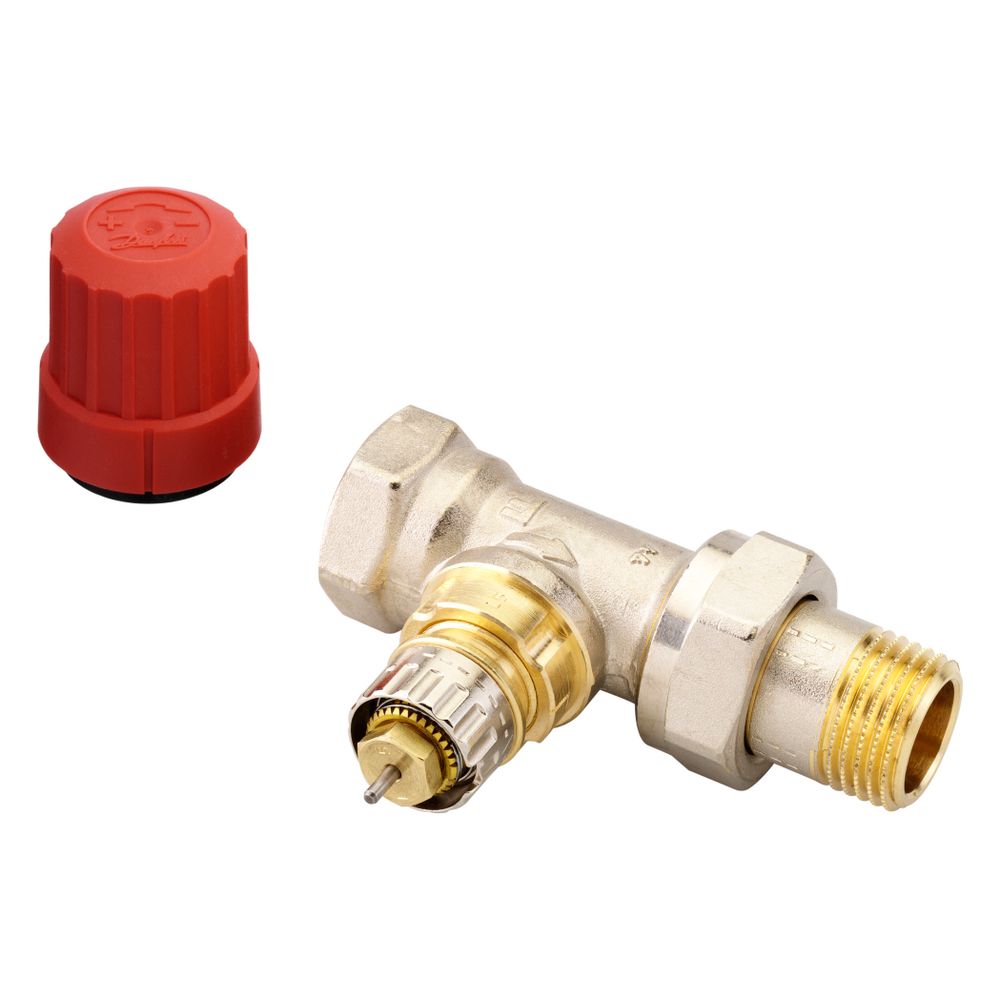

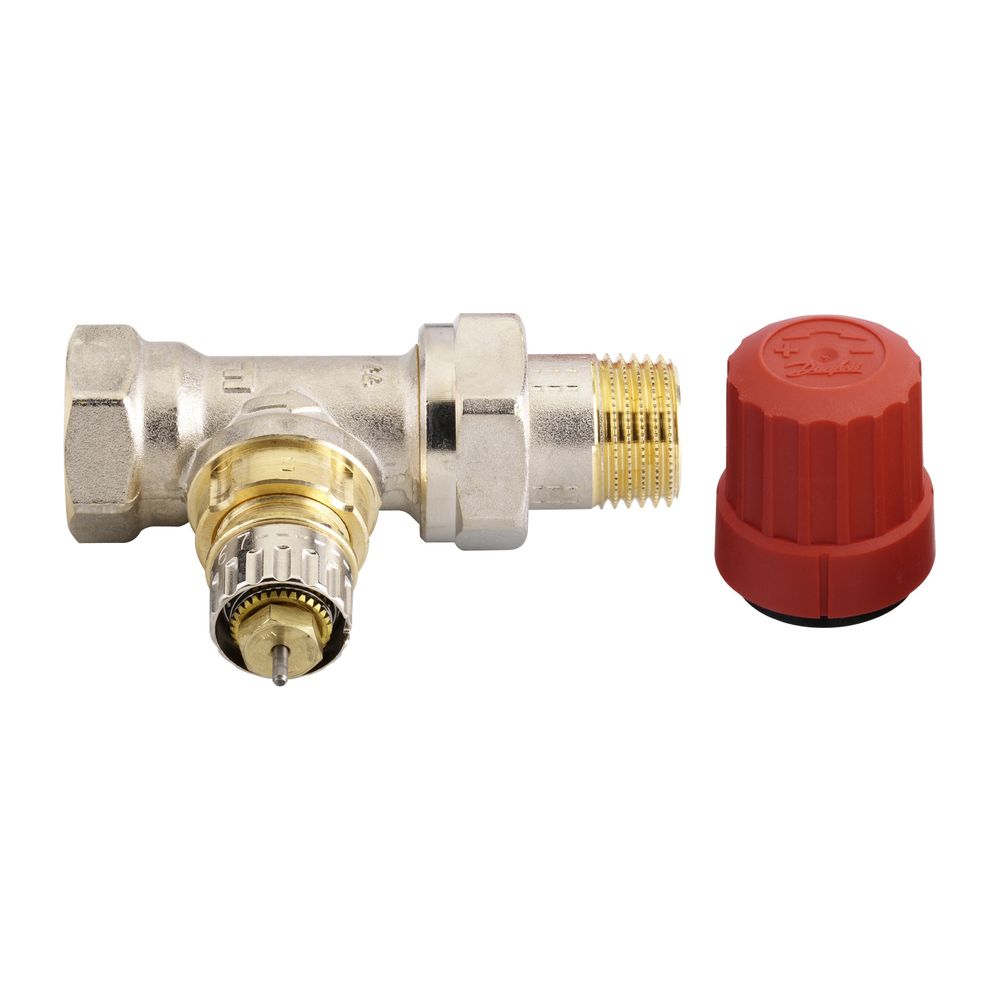

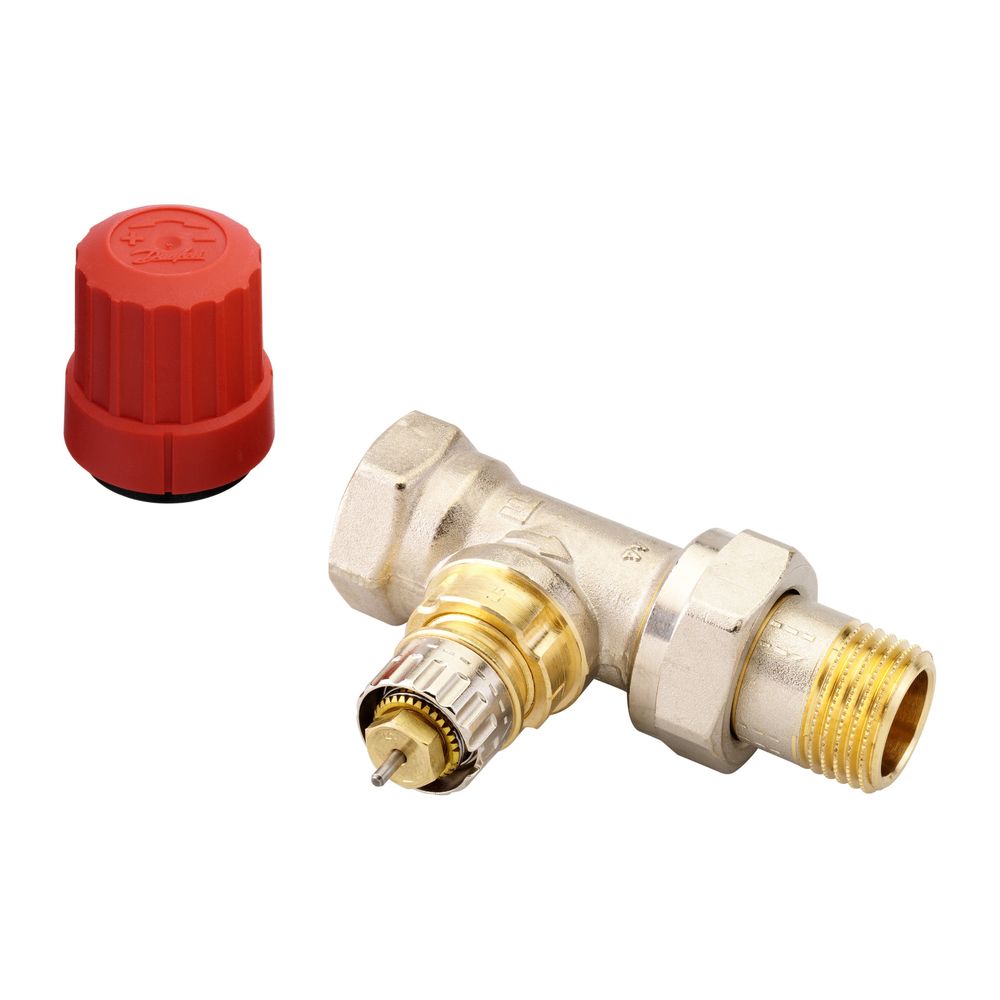

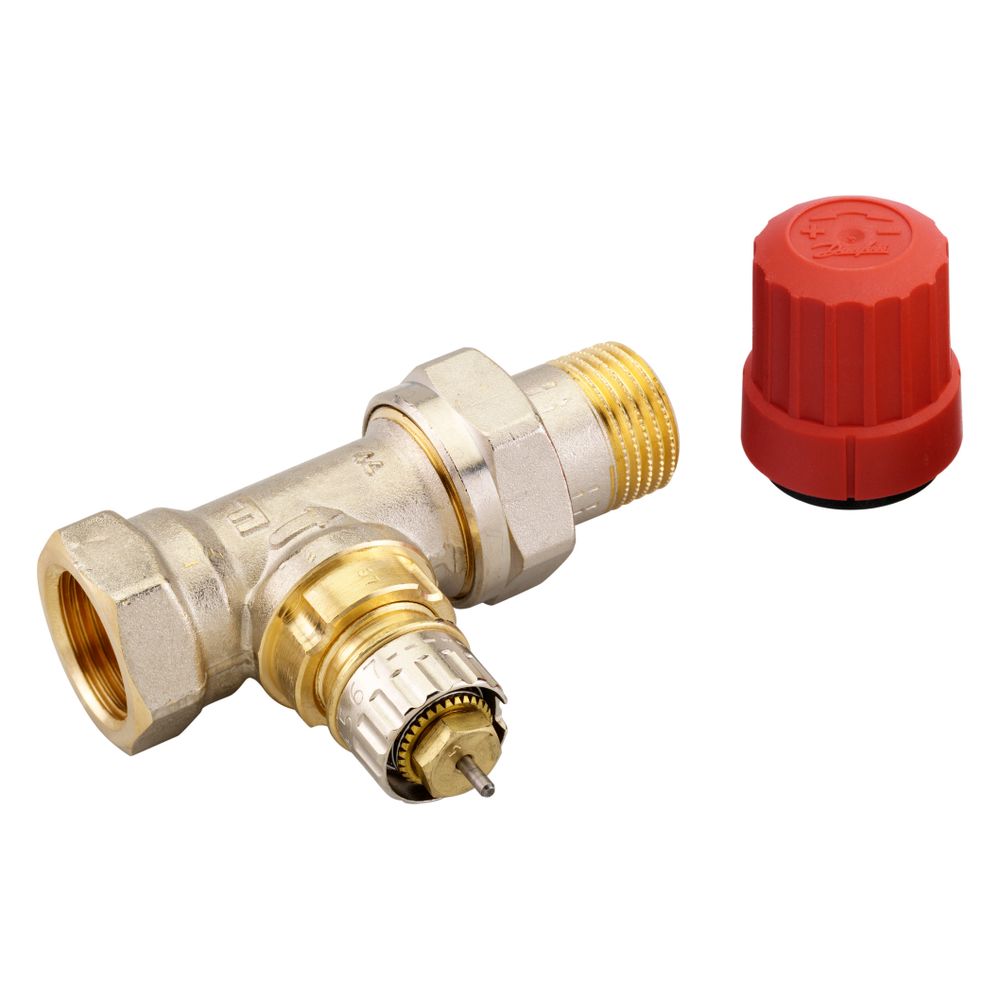

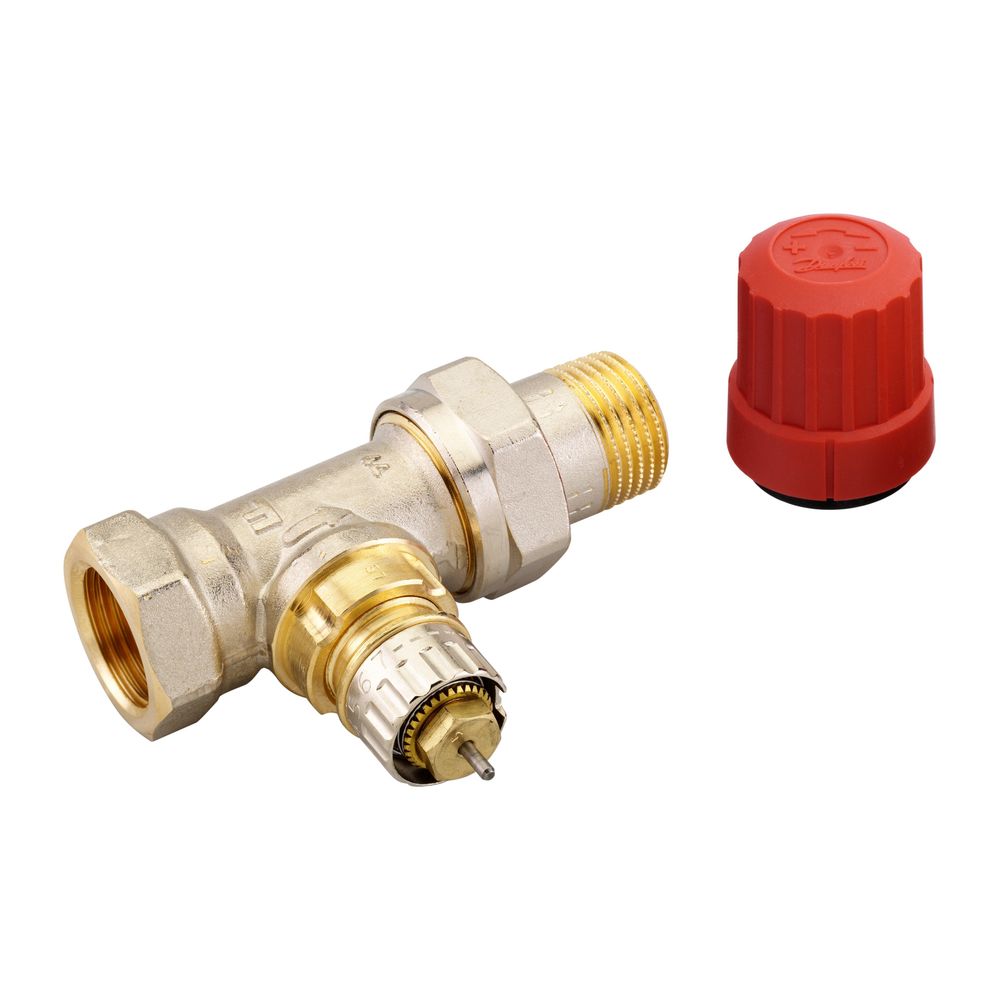

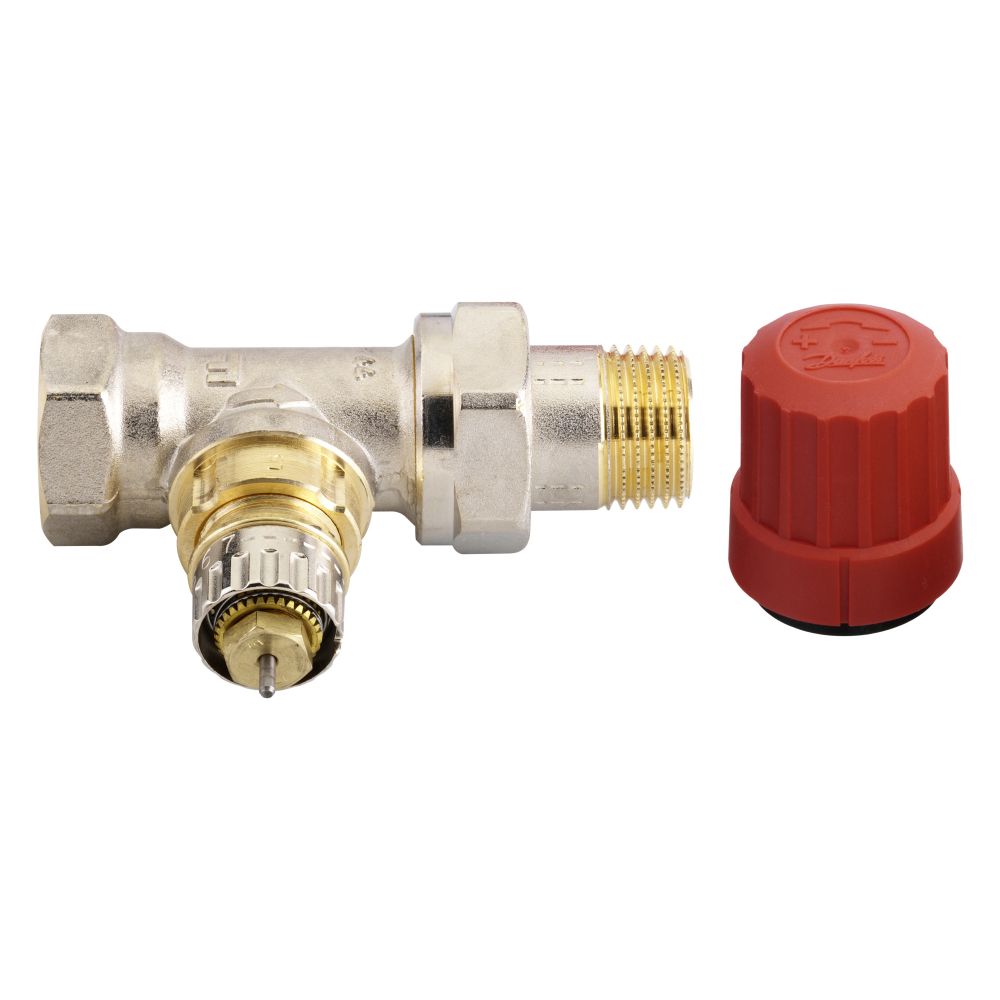

Danfoss Ventilgehäuse RA-N, DN 15, R 1/2", Durchgangsausführung, vernickelt, 013G0014
Das Danfoss RA-N 15 Ventilgehäuse R 1/2 ist ein voreinstellbares Heizkörperventilgehäuse in kurzer Bauform mit Durchgang und Herzanschluss. Es eignet sich speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen und ist in vernickelter Ausführung erhältlich. Das Ventilgehäuse ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben und erfüllt die Anforderungen der Euronorm EN 215 sowie Planungen nach DIN V 4701/10. Eine optische Einstellkontrolle ist integriert.
Für welche Heizsysteme ist das Danfoss RA-N 15 Ventilgehäuse geeignet?
Das Ventilgehäuse RA-N 15 ist für Zweirohrsysteme konzipiert und nicht für Einrohrsysteme geeignet. Es wird hauptsächlich in Pumpenwarmwasseranlagen eingesetzt, wo eine präzise und voreinstellbare Regelung des Heizwasserdurchflusses erforderlich ist. Die Kombination mit Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX und thermischen Stellantrieben TWA ermöglicht eine flexible und zuverlässige Steuerung.
Welche technischen Eigenschaften und Ausführungen bietet das Ventilgehäuse?
Das Gehäuse ist aus Messing gefertigt und vernickelt, was einen Oberflächenschutz gegen Korrosion bietet. Es verfügt über eine kurze Bauform mit einer Bauhöhe von 38 und einem geraden Durchgang. Der Heizkörperanschluss hat die Größe 1/2 Zoll (DN 15) mit einem Innengewinde als Schlussstück. Die Voreinstellung erfolgt optisch und ist ohne Schlagdämpfer ausgeführt. Die O-Ring Stopfbuchse kann unter Anlagendruck ausgetauscht werden, was die Wartung erleichtert.
Wie sind die Durchflusswerte und der Differenzdruck des Ventilgehäuses?
Das Ventilgehäuse bietet einen kv-Wert im Bereich von 0,04 bis 0,73 m³/h und einen Kvs-Wert von 0,9. Die maximale Differenzdruckbelastung beträgt 0,6 bar. Die Durchsatzkapazität liegt bei mindestens 10 kPa zwischen 13 und 206 sowie bei mindestens 15 kPa zwischen 15 und 349. Diese Werte ermöglichen eine präzise Einstellung des Heizwasserdurchflusses entsprechend den Anforderungen der Heizungsanlage.
Welche Bedien- und Ausstattungsmerkmale sind vorhanden?
Das Ventilgehäuse ist thermostatisch mit einem weißen Knopf bedienbar, der über einen Klick-Anschluss (22) für Thermostate verfügt. Es ist voreinstellbar und für den Einsatz mit thermischen Stellantrieben vorbereitet. Eine Staubkappe ist im Lieferumfang enthalten. Für die Montage sind keine speziellen Werkzeuge oder Verarbeitungstechniken erforderlich.
Welche Normen und Richtlinien sind relevant?
Das Ventilgehäuse entspricht in Kombination mit Danfoss RA 2000 und RAW Fühlern der Euronorm EN 215. Es ist für Planungen nach DIN V 4701/10 geeignet und erfüllt die Anforderungen für einen AP-Bereich kleiner oder gleich 1K gemäß EnEV. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
- Nennweite: DN 15
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- Abmessung Thermostatanschluss: Klick 22
- Bauform: Durchgang, gerade
- Bauhöhe: 38
- Werkstoff Gehäuse: Messing
- Oberflächenschutz: vernickelt
- Maximaler Differenzdruck: 0,6 bar
- kv-Wert: 0,04 - 0,73 m³/h
- Kvs-Wert: 0,9
Das Danfoss RA-N 15 Ventilgehäuse bietet eine kompakte und robuste Lösung für die präzise Regelung von Heizkörpern in Zweirohrsystemen. Mit seiner kurzen Bauform, der vernickelten Oberfläche und der Kompatibilität zu verschiedenen Fühlerelementen unterstützt es eine effiziente und normgerechte Heizungsinstallation. Die Nennweite DN 15 und der Heizkörperanschluss R 1/2 Zoll sind dabei zentrale Merkmale.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 013G0014 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G0014 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 38 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 13 - 206 |
| Durchsatzkapazität (min 15 kPa) | 15 - 349 |
| EAN-13 | 5702420005027 |
| Farbe des Knopfes | weiß |
| Form | gerade |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,244 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| KV-2-Wert | 0,73 |
| KV-Wert | 0,04 - 0,51 |
| Kvs-Wert | 0,9 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | ja |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
