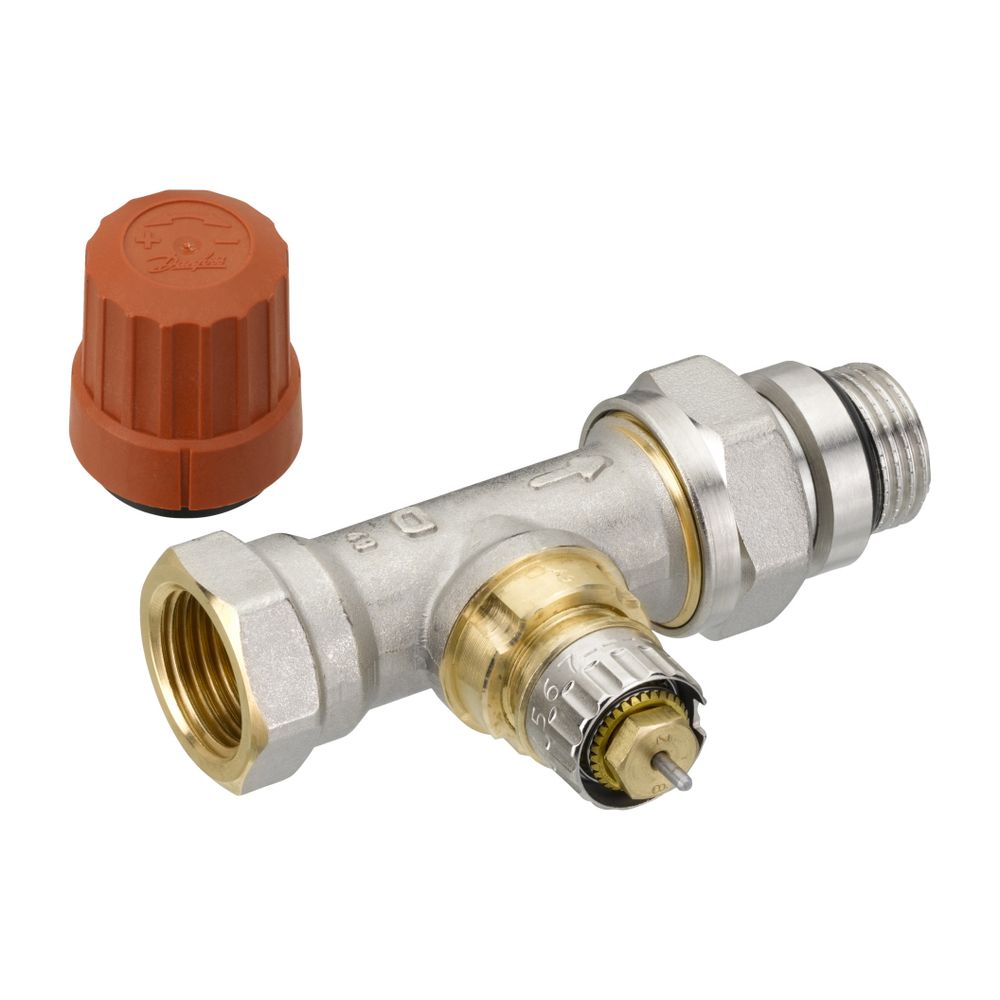

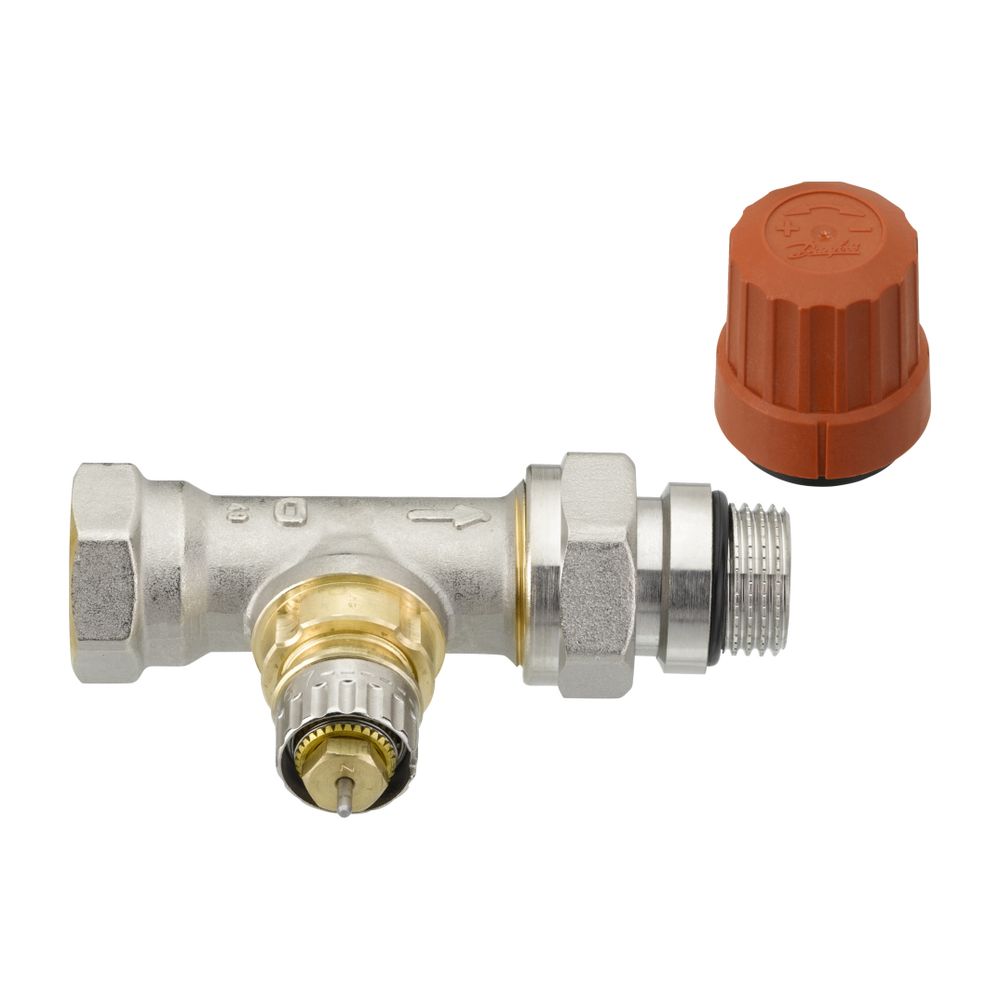

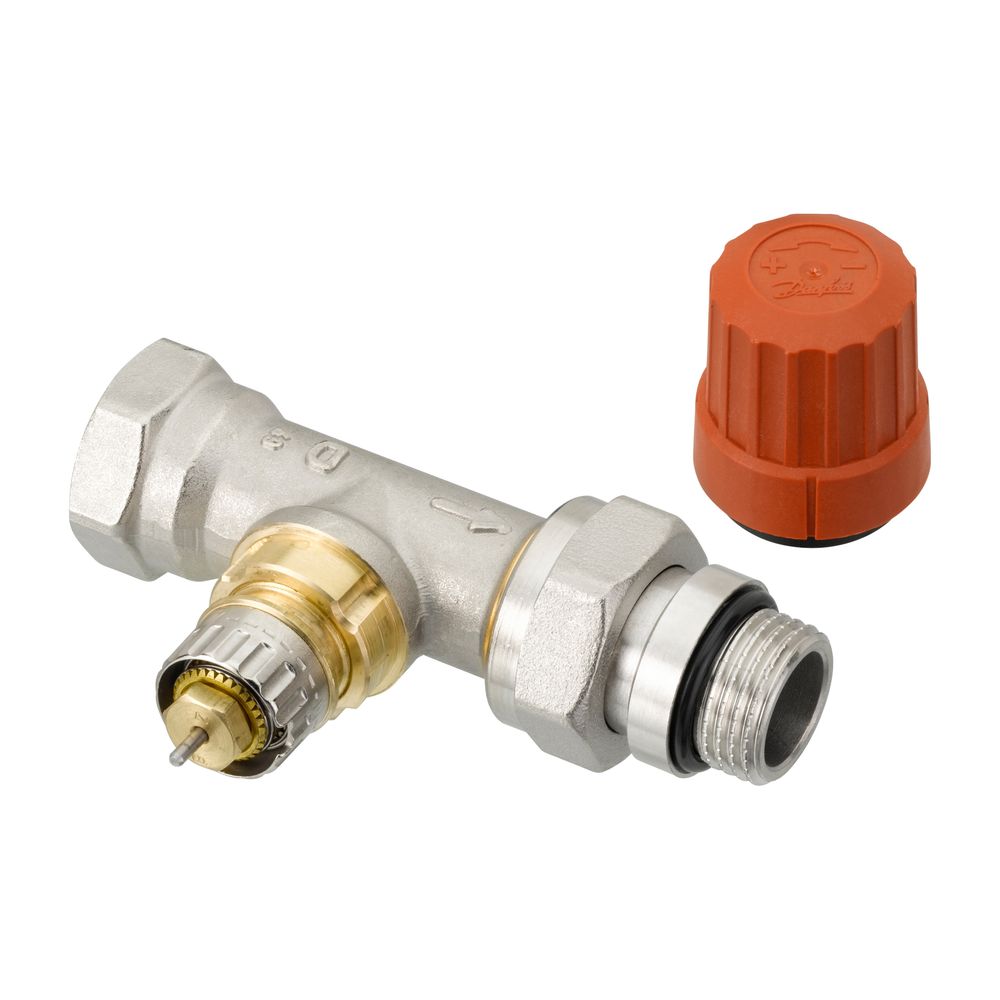

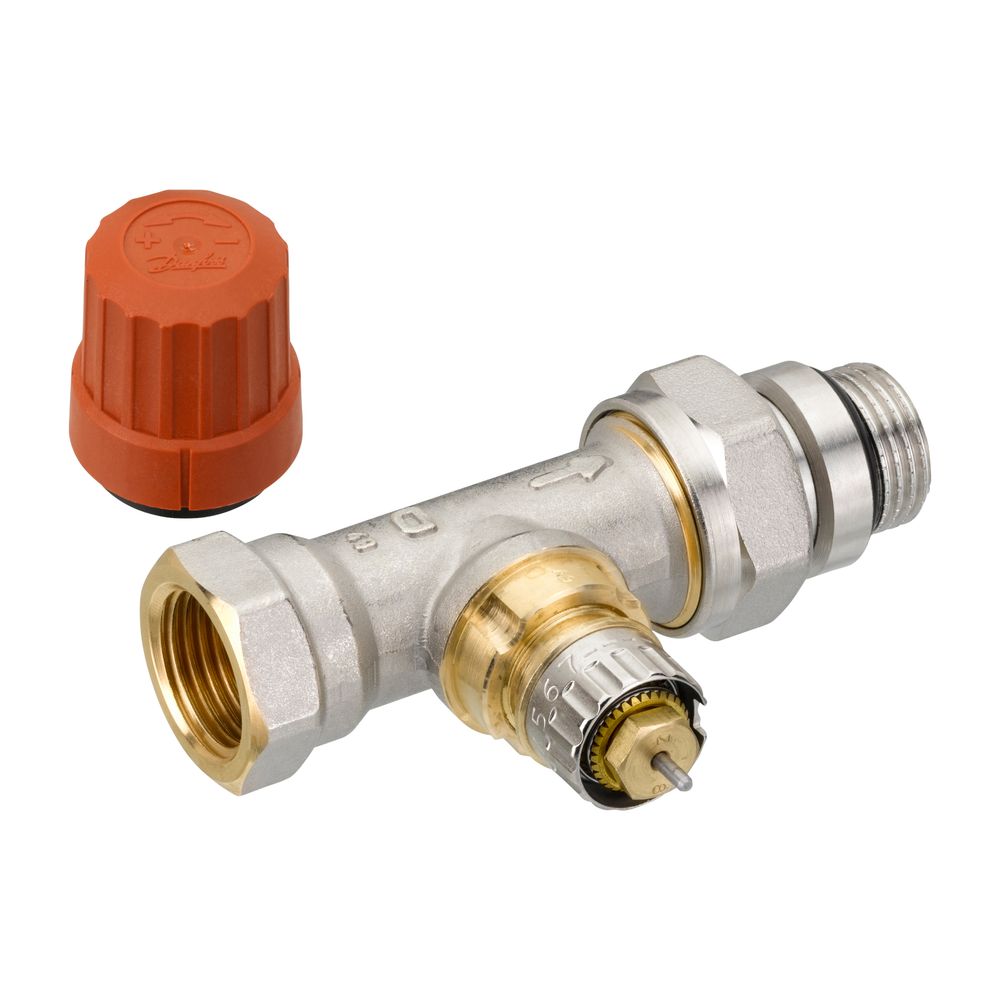

Danfoss Ventilgehäuse RA-N 15 R 1/2", Durchgangsausführung, vernickelt, selbstdichtendem Nippel

Das Danfoss Ventilgehäuse RA-N 15 R 1/2" ist eine voreinstellbare Durchgangsausführung mit vernickelter Oberfläche und selbstdichtendem Nippel. Es wurde speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen entwickelt und ermöglicht eine präzise und effiziente Regelung der Heizleistung. Das Ventilgehäuse erfüllt die Anforderungen der Euronorm EN 215 und ist für Planungen nach DIN V 4701/10 sowie im AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Für welche Systeme ist das Ventilgehäuse RA-N 15 geeignet?

Das Ventilgehäuse RA-N 15 ist ausschließlich für Zweirohr-Pumpenwarmwasseranlagen konzipiert. Es ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA. Auch die Kombination mit RA-NCX Ventilgehäusen in verchromter Ausführung ist möglich. Die technischen Daten in Verbindung mit Danfoss RA 2000 und RAW Fühlern entsprechen der Euronorm EN 215.

Welche technischen Merkmale bietet das Ventilgehäuse?

Das Gehäuse des Ventilgehäuses besteht aus Messing MS 58 und ist in vernickelter Ausführung erhältlich. Es verfügt über eine Voreinstellung mittels Kulisse mit optischer Einstellkontrolle, die eine präzise Anpassung ermöglicht. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgewechselt werden, was die Wartung erleichtert. Eine Bauschutzkappe mit roter Stellschraube ist vorhanden. Die Bedienung erfolgt thermostatisch über einen weißen Knopf, und das Ventilgehäuse ist vorab einstellbar ohne Schlagdämpfer.

Welche Betriebsparameter sind zu beachten?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,43/0,73 m³/h. Die Durchsatzkapazität bei einem Mindestdruck von 10 kPa liegt zwischen 13 und 285, und bei 15 kPa zwischen 15 und 349 (Einheit nicht spezifiziert). Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Wie erfolgt die Installation und Wartung?

Das Danfoss Ventilgehäuse RA-N 15 ist mit einem selbstdichtenden Nippel ausgestattet, was die Installation vereinfacht. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Die O-Ring-Stopfbuchse kann ohne Entleerung der Anlage ausgetauscht werden, was Wartungsarbeiten ohne vollständige Anlagenentleerung ermöglicht.

Technische Daten

• Typ: RA-N 15
• Ventilgehäuse: R 1/2 Durchgang
• Oberfläche: vernickelt
• Thermostatanschluss: Klick 22
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Bauhöhe: 37 mm

Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und präzise Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der vernickelten Oberfläche und der einfachen Wartung durch die unter Anlagendruck austauschbare O-Ring-Stopfbuchse ist es für den professionellen Einsatz geeignet. Die voreinstellbare Funktion und die Kompatibilität mit verschiedenen Fühlerelementen ermöglichen eine flexible und effiziente Heizungsregelung.
