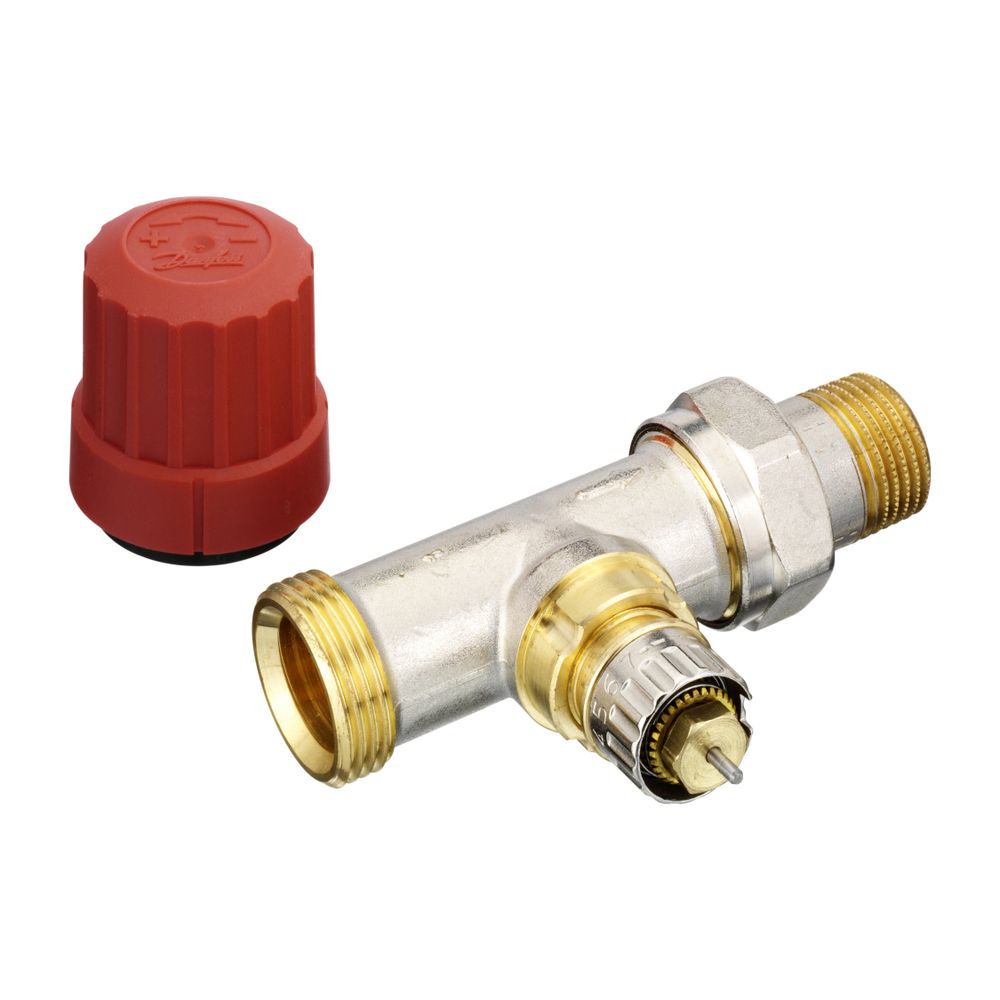

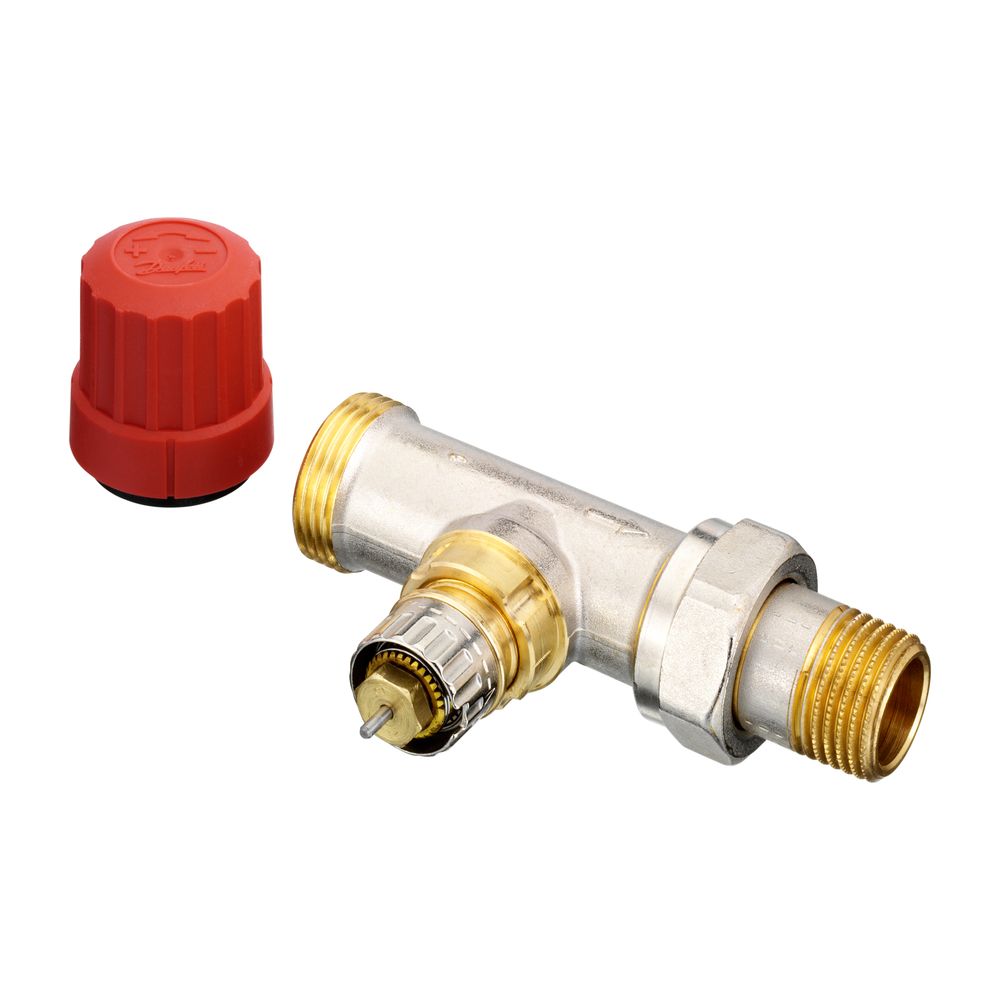

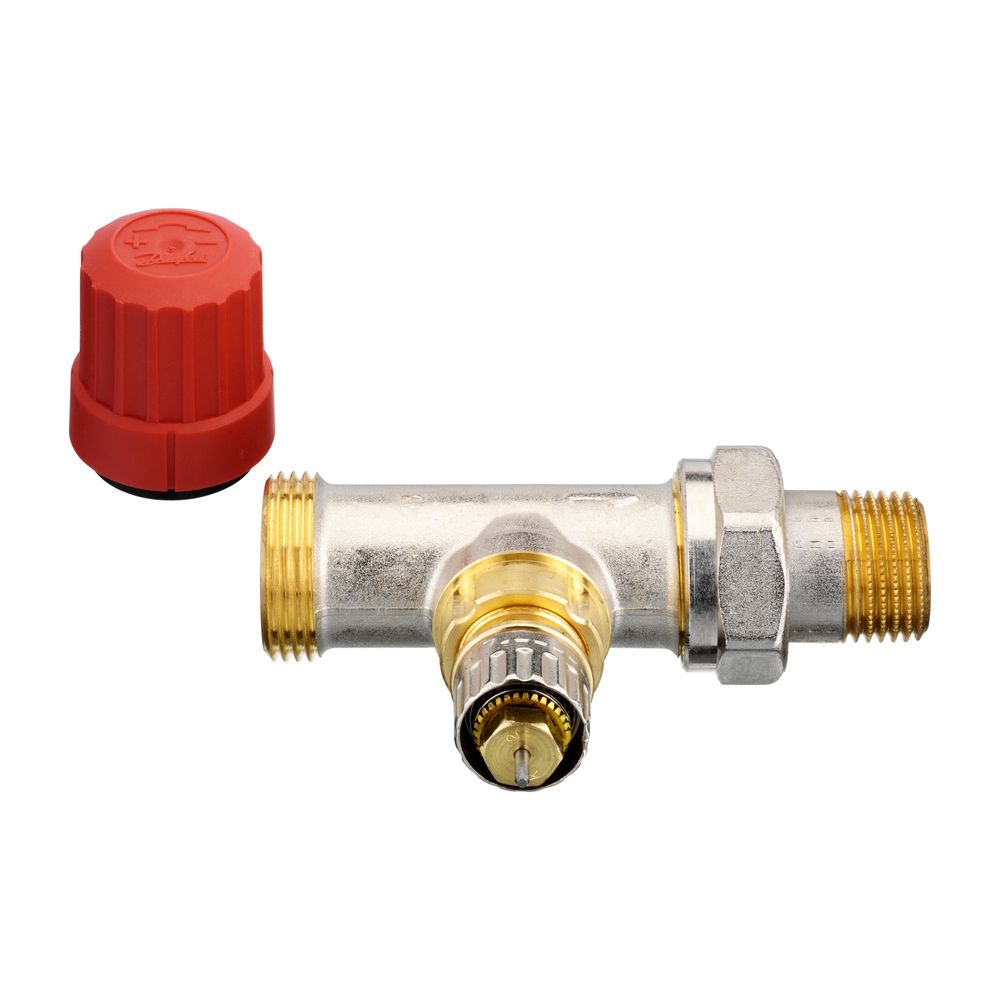

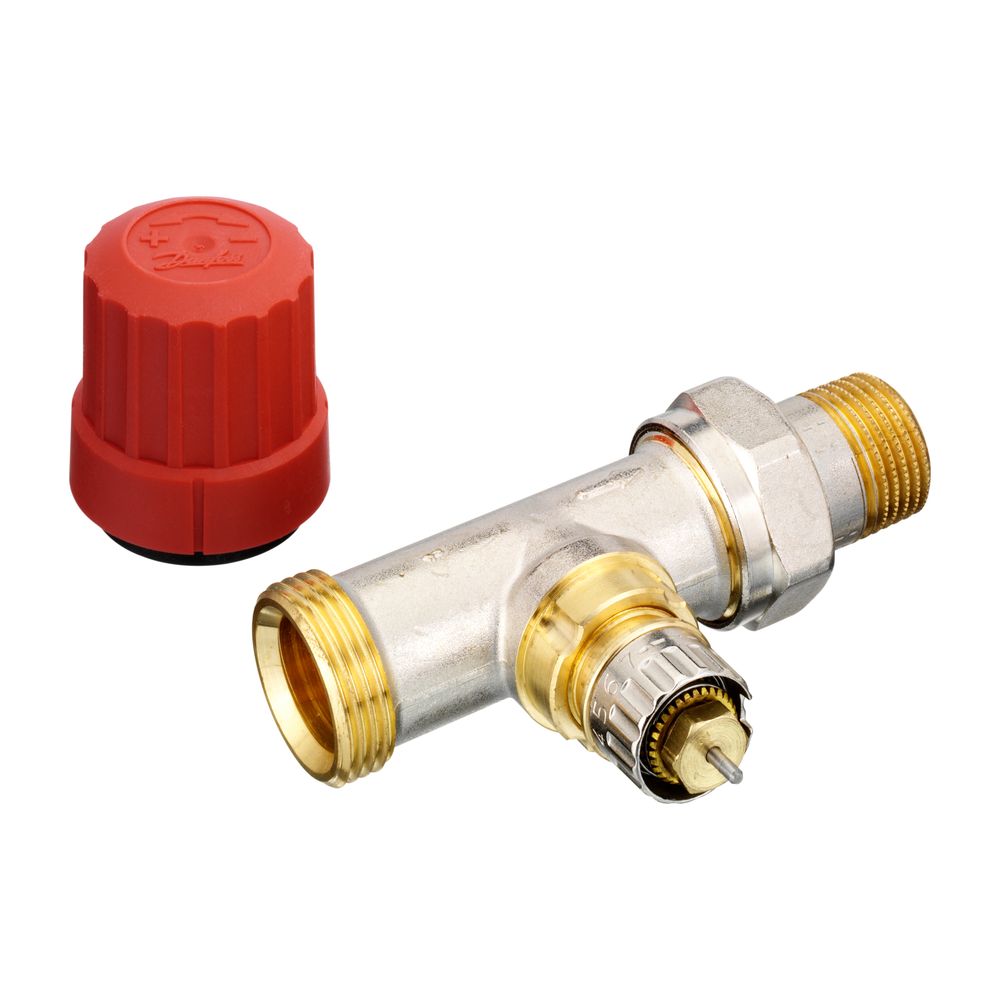

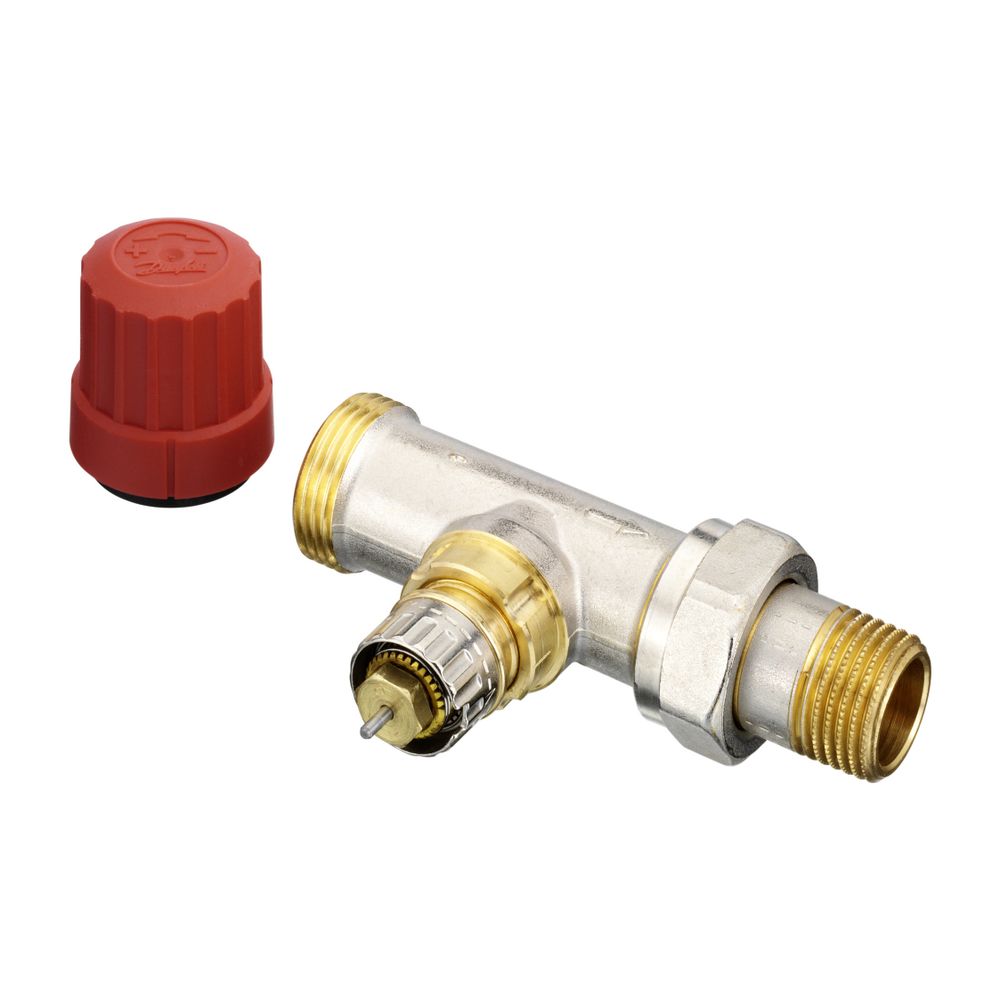

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 ist eine voreinstellbare Durchgangsausführung, die sich durch ihre matt vernickelte Oberfläche auszeichnet. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und ermöglicht eine präzise Regelung der Heizleistung. Das Ventilgehäuse ist für den Anschluss G 3/4" Außengewinde ausgelegt und bietet eine zuverlässige Basis für thermisch gesteuerte Heizsysteme.

Wofür ist das Danfoss Ventilgehäuse RA-N 15 geeignet?

Das Ventilgehäuse RA-N 15 ist optimal für Zweirohr-Pumpenwarmwasseranlagen geeignet. Es lässt sich mit verschiedenen Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW und den Designfühlern RAX aus der X-tra Collection sowie thermischen Stellantrieben der Serie TWA kombinieren. Die technischen Spezifikationen des Ventilgehäuses erfüllen in Verbindung mit Danfoss RA 2000 und RAW Fühlern die Anforderungen der Euronorm EN 215 und besitzen eine CEN Zulassung. Zudem ist es für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse des Danfoss Ventilgehäuses RA-N 15 besteht aus Messing MS 58 und ist matt vernickelt. Es verfügt über eine O-Ring-Stopfbuchse, die sich bei Bedarf unter Anlagendruck auswechseln lässt, was die Wartung vereinfacht. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle und bietet eine Messmöglichkeit des Differenzdruckes. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der Kvs-Wert liegt zwischen 0,04 und 0,90 m³/h mit Stellantrieb, und der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,43/0,73 m³/h. Der Thermostatanschluss ist vom Typ Klick 22. Für eine optimale Funktion wird empfohlen, die Zusammensetzung des Heizwassers gemäß der VDI Richtlinie 2035 zu gestalten, um Steinbildung und Korrosion vorzubeugen.

Technische Daten

• Ventilgehäuseanschluss: G 3/4 A Durchgang
• Oberfläche: vernickelt
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Gehäusematerial: Messing MS 58
• Thermostatanschluss: Klick 22
• Bauhöhe: 38

Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und präzise Lösung für die Heizungsregelung in Zweirohrsystemen. Mit seiner voreinstellbaren Funktion, der robusten Messingkonstruktion und der Kompatibilität mit verschiedenen Danfoss Fühlerelementen stellt es eine effiziente Komponente für moderne Heizungsanlagen dar. Die einfache Wartung durch die unter Anlagendruck auswechselbare O-Ring-Stopfbuchse und die Einhaltung relevanter Normen wie EN 215 unterstreichen die Qualität und Funktionalität dieses Ventilgehäuses.
