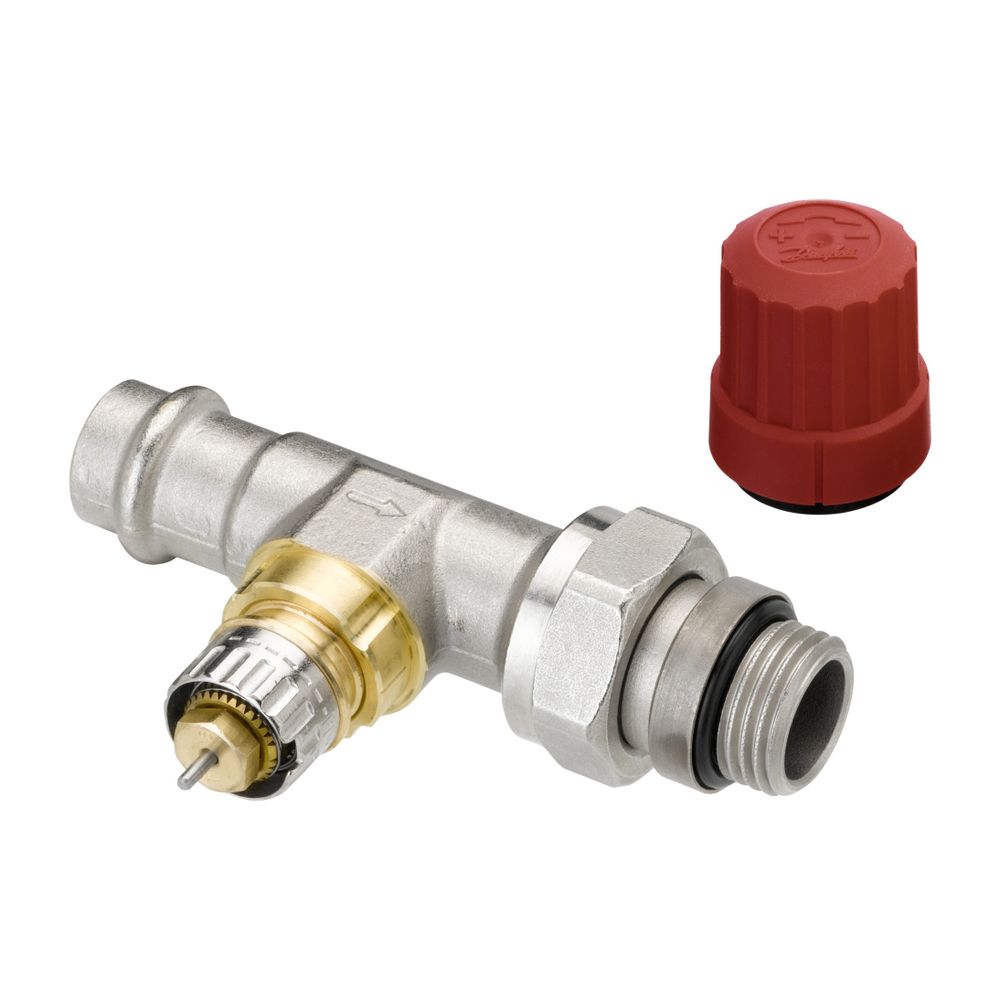

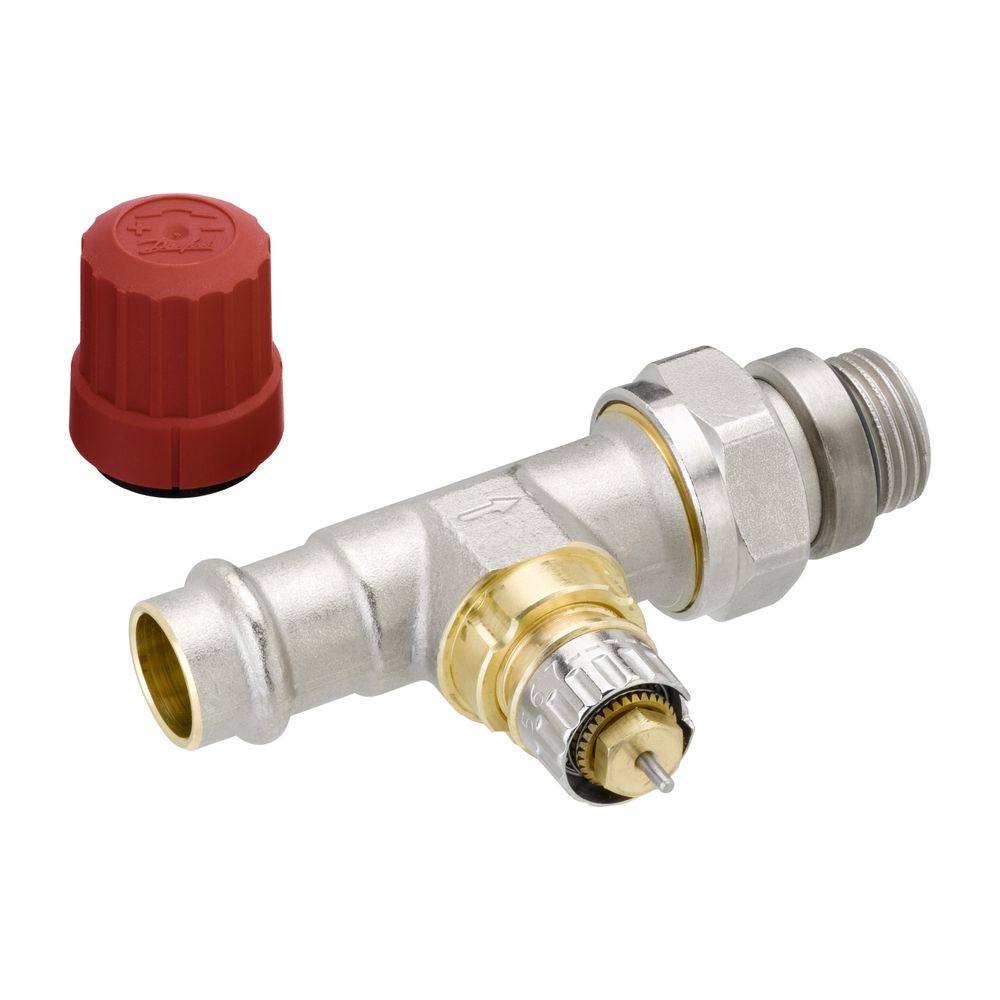

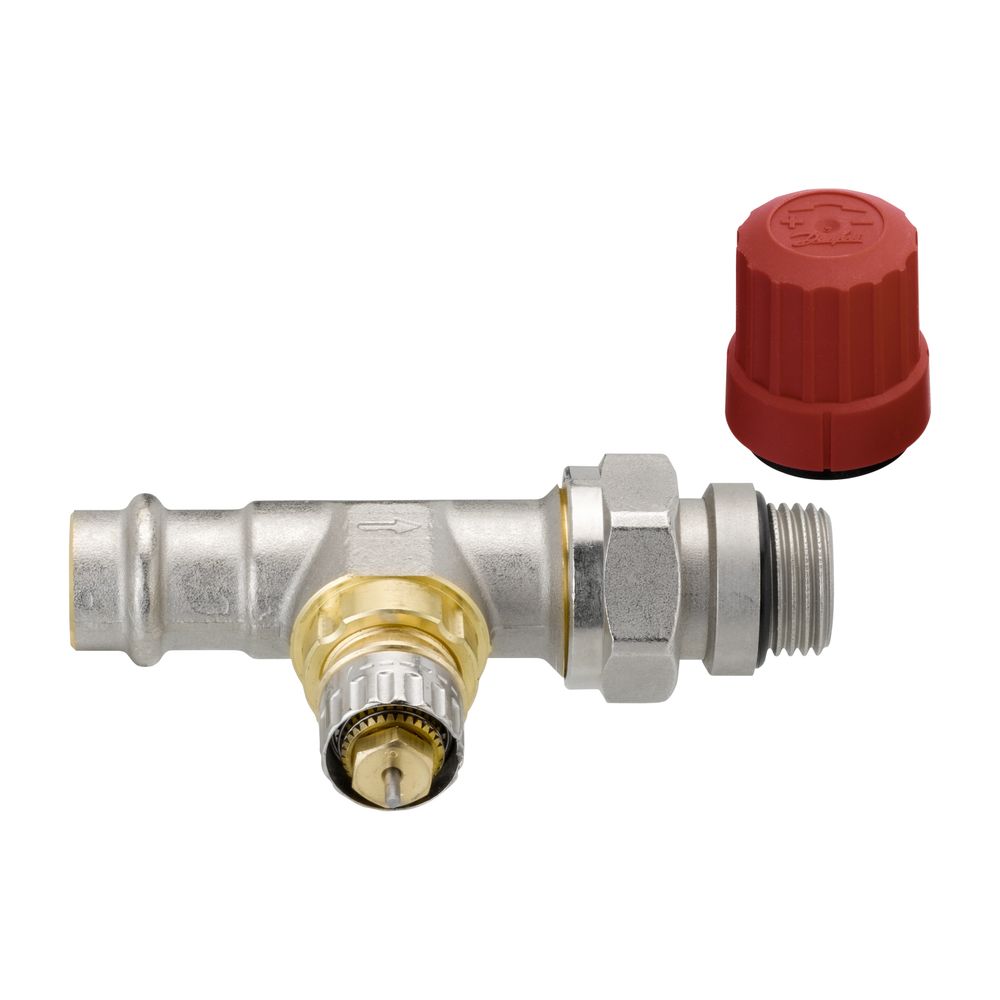

Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2", Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2" ist ein matt vernickeltes Ventilgehäuse in Durchgangsausführung, das speziell für Zweirohr-Pumpenwarmwasseranlagen entwickelt wurde. Es ermöglicht eine schnelle und sichere rohrseitige Anbindung mittels handelsüblicher Presswerkzeuge und verfügt über selbstdichtende Nippel für die heizkörperseitige Verbindung. Gefertigt aus entzinkungsbeständigem Messing, ist es in Abmessungen und technischen Daten identisch mit den Standardventilen Typ RA-N in DN 15.

Wie erfolgt die Installation und für welche Rohrsysteme ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-N mit Press t-Anschluss ist kompatibel mit Edelstahl-, Kupfer- und C-Stahlrohren. Die rohrseitige Anbindung lässt sich mit handelsüblichen Presswerkzeugen schnell und sicher durchführen, was eine zuverlässige Verbindung ermöglicht. Selbstdichtende Nippel vereinfachen die heizkörperseitige Anbindung, wodurch der Montageaufwand reduziert wird. Eine besondere Verarbeitungstechnik oder Spezialwerkzeug ist nicht erforderlich.

Welche technischen Eigenschaften und Normen erfüllt das Ventilgehäuse?

Das Gehäuse aus entzinkungsbeständigem Messing MS 58 besitzt eine matt vernickelte Oberfläche. Eine O-Ring-Stopfbuchse, die unter Anlagendruck auswechselbar ist, und eine rote Bauschutzkappe mit Stellschraube sind integriert. Das voreinstellbare Ventilgehäuse bietet einen Einstellbereich von 0,04 bis 0,73 m³/h und ermöglicht die Messung des Differenzdruckes. Es ist für einen maximalen Betriebsdruck von 10 bar, einen Differenzdruck von 0,6 bar und eine Vorlauftemperatur von bis zu 120 °C ausgelegt. Die technischen Daten erfüllen die Euronorm EN 215 und sind für Planungen nach DIN V 4701/10, PAS 1027, DIN V 18599-5 sowie für einen AP-Bereich kleiner oder gleich 1 K (EnEV) geeignet.

Welche Kompatibilität besteht mit Fühlerelementen und was ist bei der Wasserqualität zu beachten?

Das Ventilgehäuse RA-N 15 Pressfit ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, RAW, living eco®, living connect® sowie den neuen Designfühlern RAX. Diese Kombinationen erfüllen die Anforderungen der genannten Normen und Richtlinien. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Anschluss: R 1/2" DG Pressfit
• Ausführung: Durchgangsausführung, gerade Form
• Werkstoff Gehäuse: Messing MS 58
• Oberfläche: matt vernickelt
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Geeignet für: Zweirohrsysteme

Das Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2" bietet eine zuverlässige und normgerechte Lösung für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der einfachen Montage durch Pressverbindung und der präzisen Voreinstellung im Bereich von 0,04 bis 0,73 m³/h unterstützt es eine effiziente und sichere Heizungsregelung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C.
