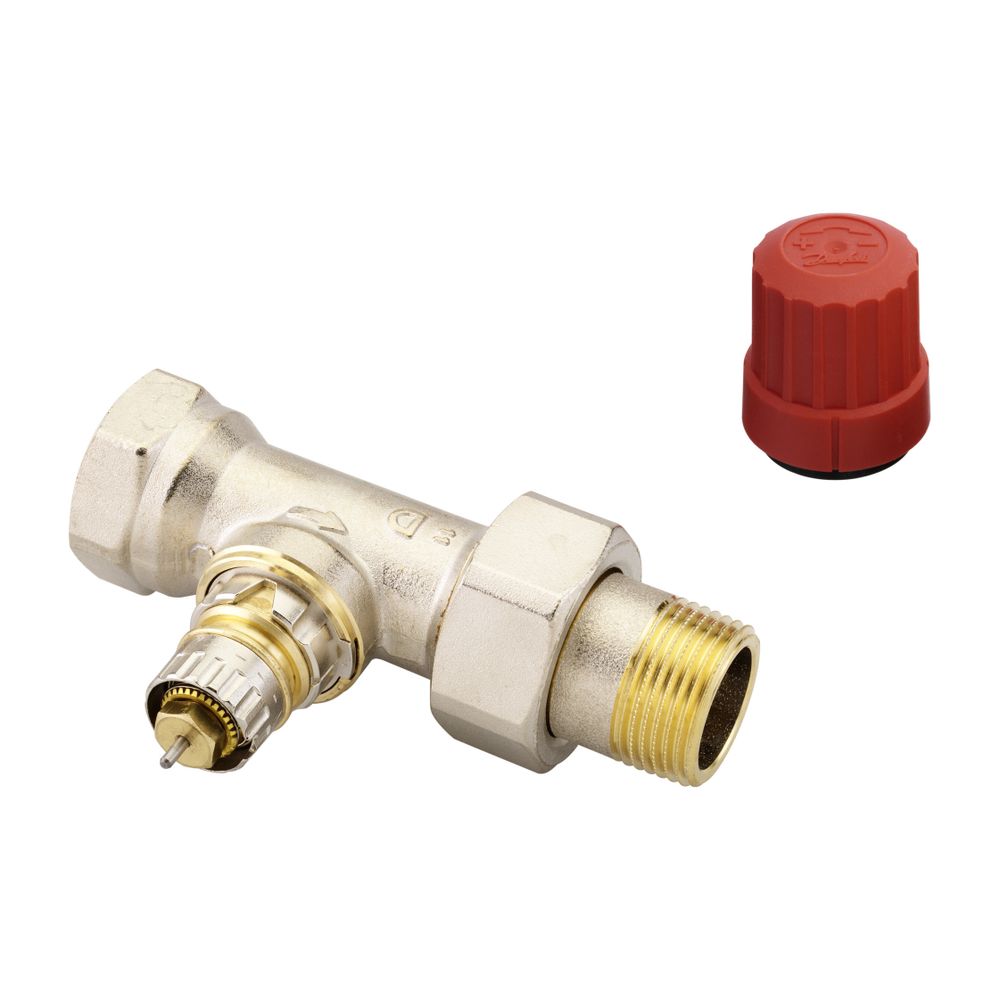

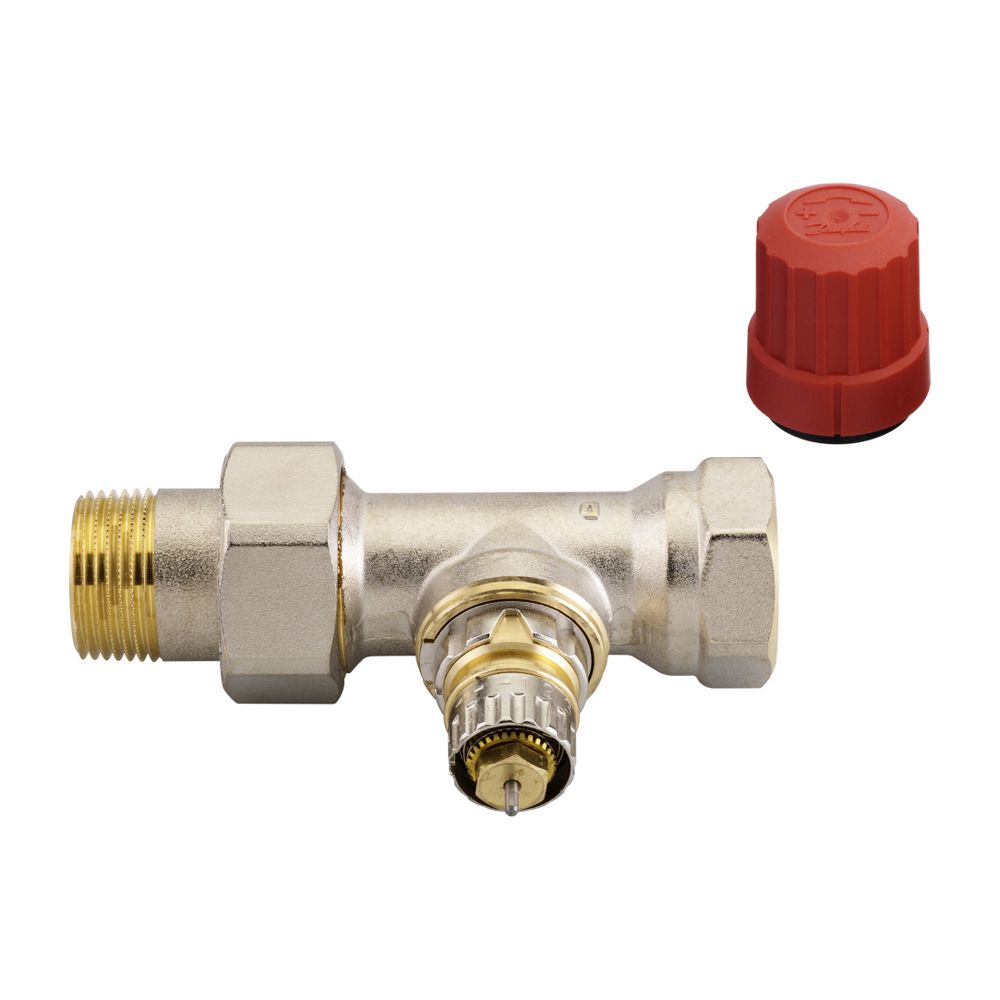

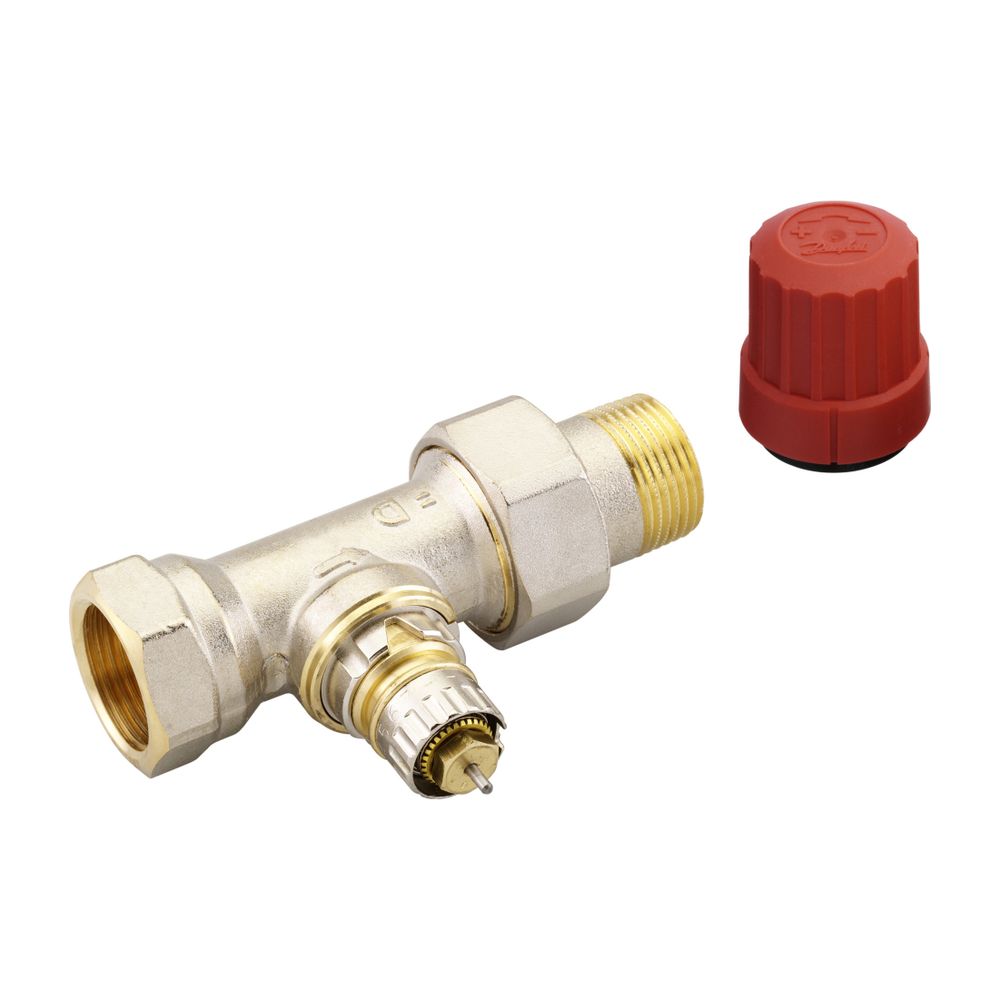

Danfoss Ventilgehäuse RA-N 20 R 3/4", Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 20 R 3/4" in Durchgangsausführung mit matt vernickelter Oberfläche ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert. Es zeichnet sich durch seine Voreinstellbarkeit aus und ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben. Das Ventilgehäuse ist aus Messing gefertigt und bietet eine langlebige, korrosionsbeständige Lösung für Heizkörperanschlüsse mit 3/4 Zoll Größe.

Für welche Systeme ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-N 20 ist für Zweirohr-Pumpenwarmwasseranlagen ausgelegt und nicht für Einrohrsysteme geeignet. Es passt zu Danfoss Fühlerelementen der Serien RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. Die Kombination mit diesen Komponenten entspricht den Anforderungen der Euronorm EN 215 und ist für Planungen nach DIN V 4701/10 mit einem Differenzdruckbereich von kleiner oder gleich 1 K (EnEV) geeignet.

Welche technischen Merkmale und Funktionen bietet das Ventilgehäuse RA-N 20?

Das Gehäuse besteht aus Messing MS 58 und ist vernickelt, was einen Oberflächenschutz bietet. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle, die eine präzise Durchflussregelung ermöglicht. Das Ventilgehäuse verfügt über eine Bauschutzkappe mit roter Stellschraube. Der maximale Betriebsdruck liegt bei 10 bar, der maximale Differenzdruck bei 0,6 bar und die maximale Vorlauftemperatur bei 120 °C.

Wie sind die Durchflusswerte und Einstellmöglichkeiten?

Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,10 bis 1,40 m³/h. Der Kv-Wert bei einem AP Bereich von 1/2K mit RA-Fühler beträgt 0,59/1,04 m³/h. Die Voreinstellung ist ohne Schlagdämpfer möglich. Das Ventilgehäuse ist thermostatisch mit einem weißen Knopf bedienbar und verfügt über eine thermostatische Vorbereitung. Eine automatische Durchflussregelung ist nicht vorhanden.

Welche Hinweise zur Installation und Wartung sind zu beachten?

Die Zusammensetzung des Heizwassers sollte der VDI Richtlinie 2035 entsprechen, um Steinbildung und Korrosion zu vermeiden. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Die O-Ring-Stopfbuchse kann bei Bedarf unter Anlagendruck gewechselt werden, was Wartungsarbeiten erleichtert.

Technische Daten

• Anschlussgröße Heizkörper: 3/4 Zoll (DN 20)
• Bauhöhe: 48 mm
• Werkstoff Gehäuse: Messing MS 58
• Oberfläche: vernickelt
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,10-1,40 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,59/1,04 m³/h
• Voreinstellung: ja, ohne Schlagdämpfer
• Bedienung: thermostatisch mit weißem Knopf

Das Danfoss Ventilgehäuse RA-N 20 bietet eine zuverlässige und präzise Regelung für Heizkörper in Zweirohrsystemen. Mit seiner robusten Messingausführung, der Voreinstellung und der einfachen Wartung ist es eine geeignete Komponente für moderne Warmwasserheizungsanlagen mit einem Betriebsdruck von bis zu 10 bar und einer Vorlauftemperatur von bis zu 120 °C.
