Beschreibung

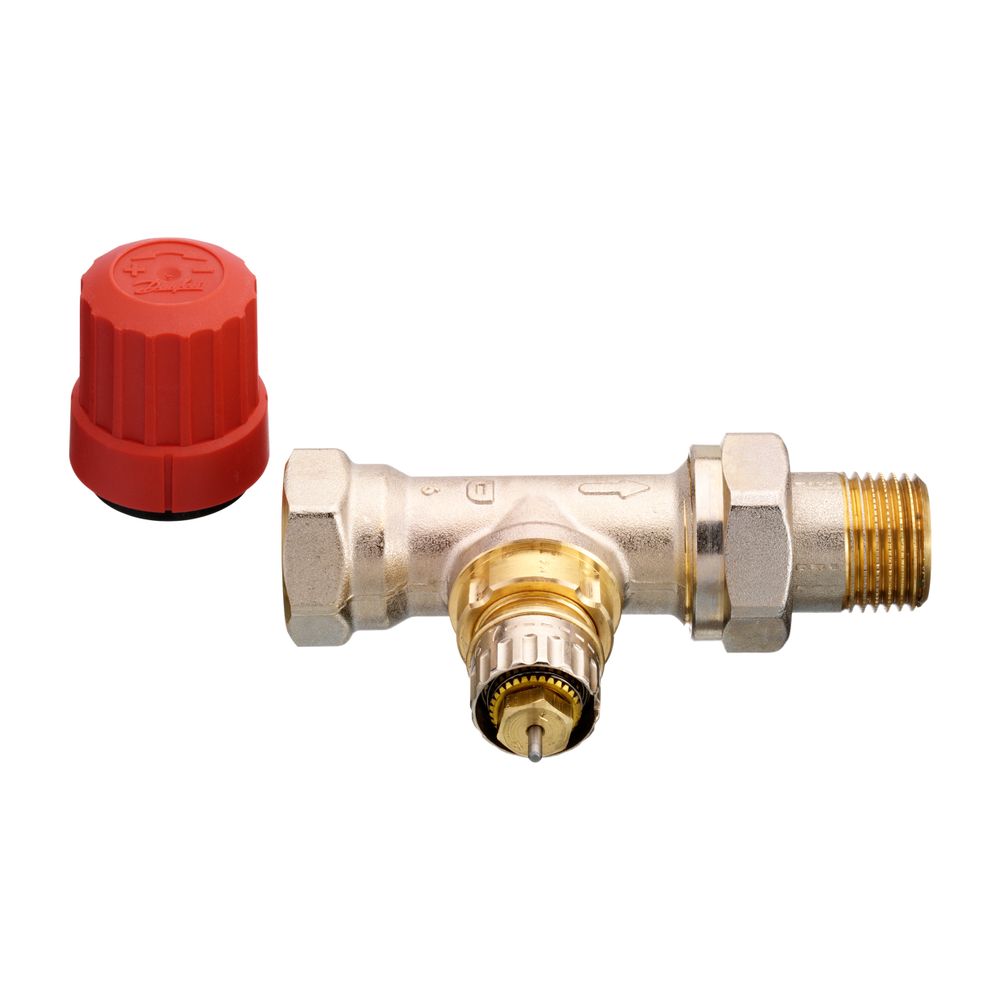

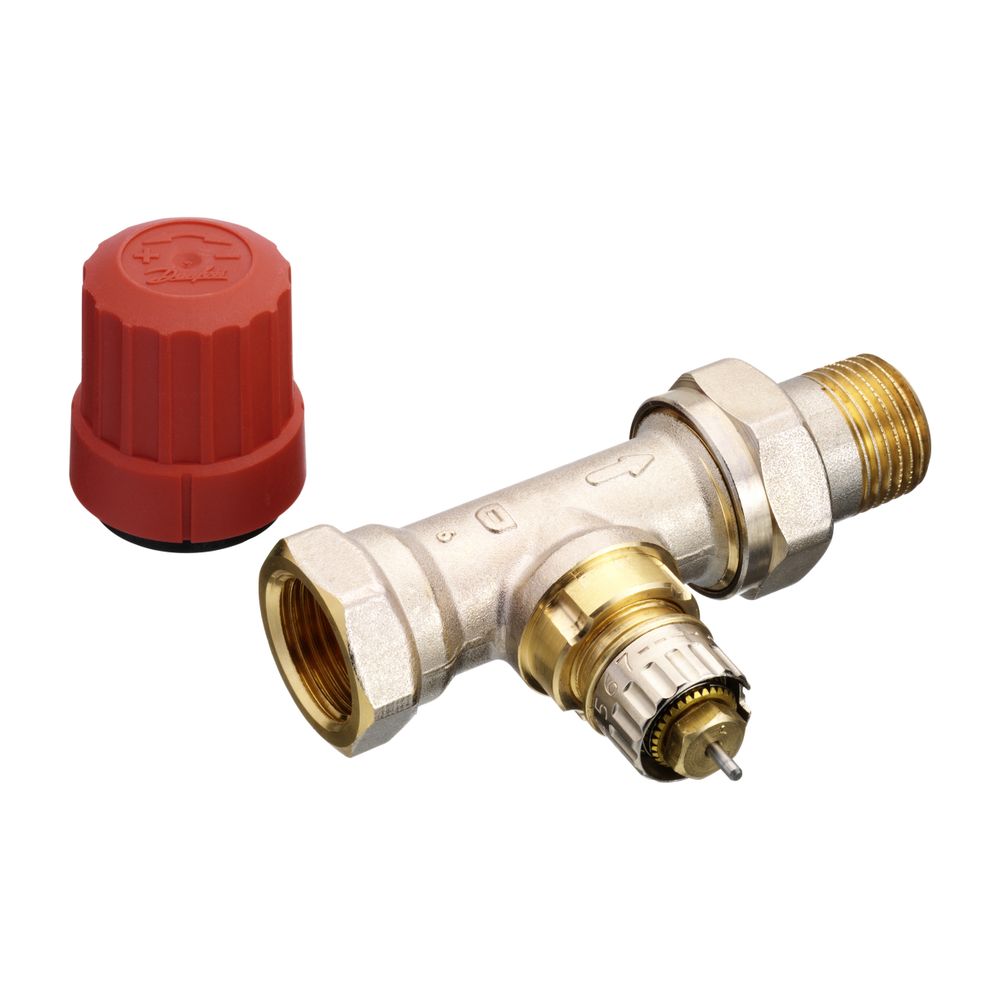

Danfoss Ventilgehäuse RA-N 15 R 1/2", Durchgangsausführung, matt vernickelt
Der Danfoss Ventilgehäuse RA-N 15 ist ein voreinstellbares Ventilgehäuse in Durchgangsausführung, matt vernickelt, das speziell für Zweirohr-Pumpenwarmwasseranlagen entwickelt wurde. Es zeichnet sich durch seine Robustheit aus Messing MS 58 und die Möglichkeit zur Voreinstellung aus, was eine präzise Anpassung an die Systemanforderungen ermöglicht.
Welche Vorteile bietet die Voreinstellung?
Das RA-N Ventilgehäuse ermöglicht eine präzise Voreinstellung durch eine Kulisse mit optischer Einstellkontrolle. Dies stellt eine genaue Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage sicher und trägt zur Energieeffizienz bei. Die Messmöglichkeit des Differenzdruckes unterstützt die optimale Einstellung.
Welche Kompatibilität besteht mit anderen Komponenten?
Das Ventilgehäuse ist kompatibel mit einer Reihe von Danfoss Fühlerelementen, darunter RA 2000, RA PLUS und RAW. Ebenso lässt es sich mit den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben der TWA-Serie kombinieren. Diese Flexibilität ermöglicht eine vielseitige Integration in bestehende oder neue Heizsysteme.
Wie ist die Konstruktion des Ventilgehäuses beschaffen?
Das Gehäuse besteht aus Messing MS 58 und ist in einer vernickelten Ausführung erhältlich. Eine Besonderheit ist die O-Ring Stopfbuchse, die sich bei Bedarf unter Anlagendruck auswechseln lässt, was Wartungsarbeiten vereinfacht. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden.
Welche technischen Spezifikationen sind relevant?
Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Die technischen Daten entsprechen den Anforderungen der Euronorm EN 215 und sind für Planungen nach DIN V 4701/10 sowie für den AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.
Technische Daten
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Ventilgehäuseanschluss: R 1/2
- Oberfläche: vernickelt
- Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
- Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
- Werkstoff des Gehäuses: Messing MS 58
- Bauhöhe: 47
- Durchsatzkapazität (min. 10 kPa): 13 - 206
Das Danfoss Ventilgehäuse RA-N 15 in R 1/2 Durchgangsausführung bietet eine zuverlässige und energieeffiziente Lösung für Zweirohr-Pumpenwarmwasseranlagen. Mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C, kombiniert mit der präzisen Voreinstellung und der einfachen Wartung der O-Ring Stopfbuchse, stellt es eine langlebige Komponente für moderne Heizsysteme dar.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-N |
| Hersteller-Artikelnummer | 013G0034 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G0034 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 47 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 13 - 206 |
| Durchsatzkapazität (min 15 kPa) | 15 - 349 |
| EAN-13 | 5702420001227 |
| Farbe des Knopfes | weiß |
| Form | gerade |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,28 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| KV-2-Wert | 0,73 |
| KV-Wert | 0,04 - 0,51 |
| Kvs-Wert | 0,9 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
