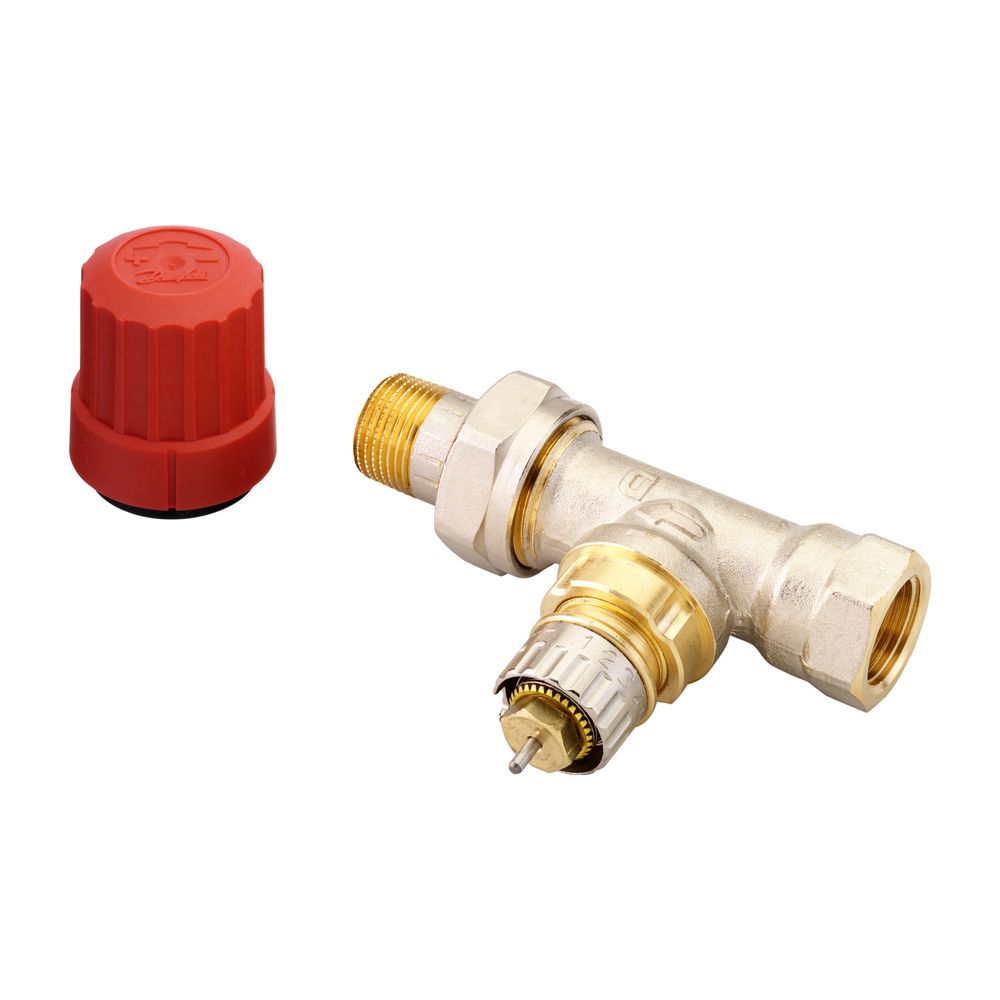

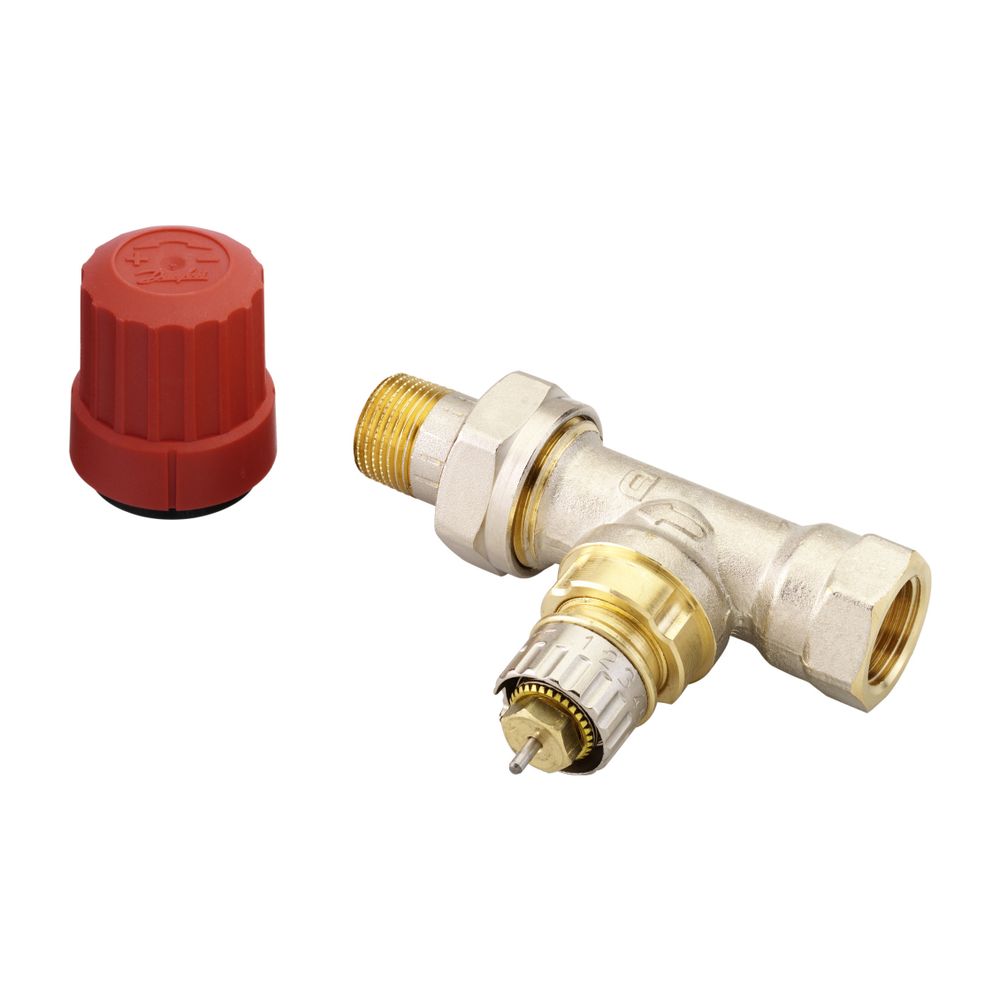

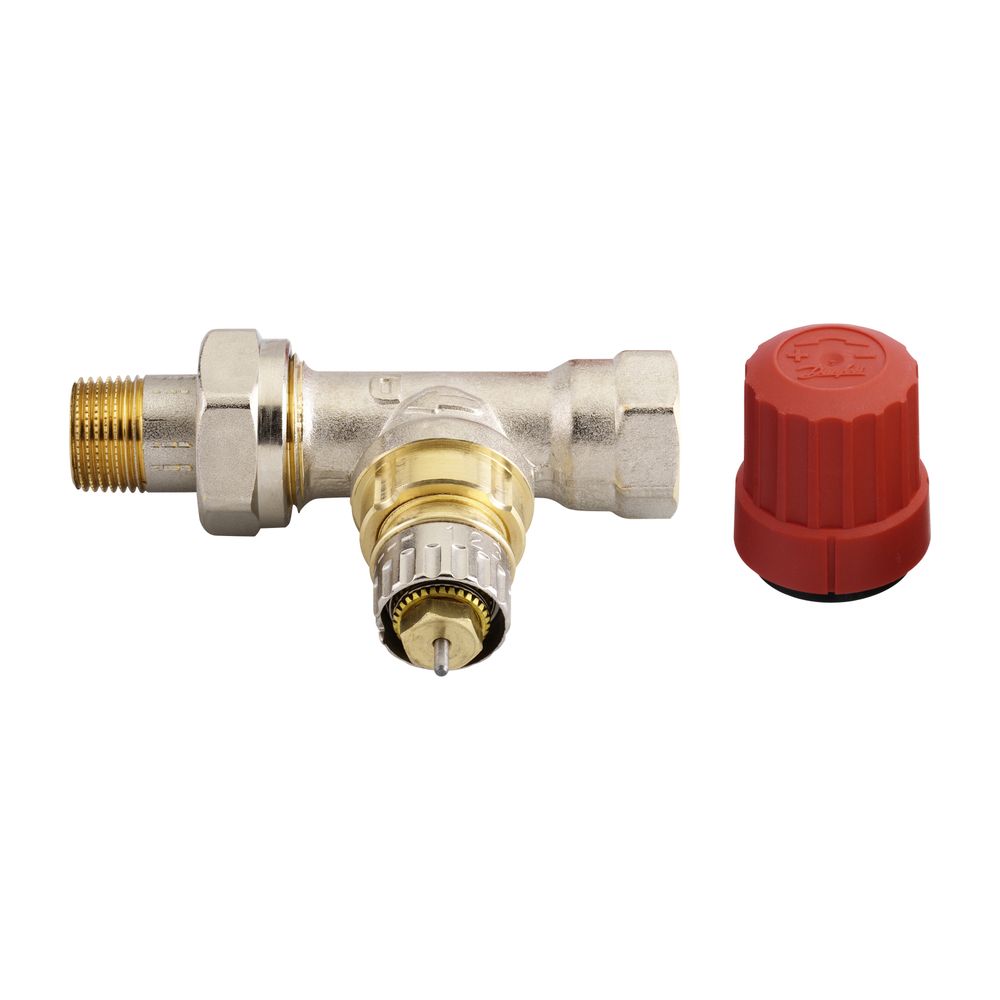

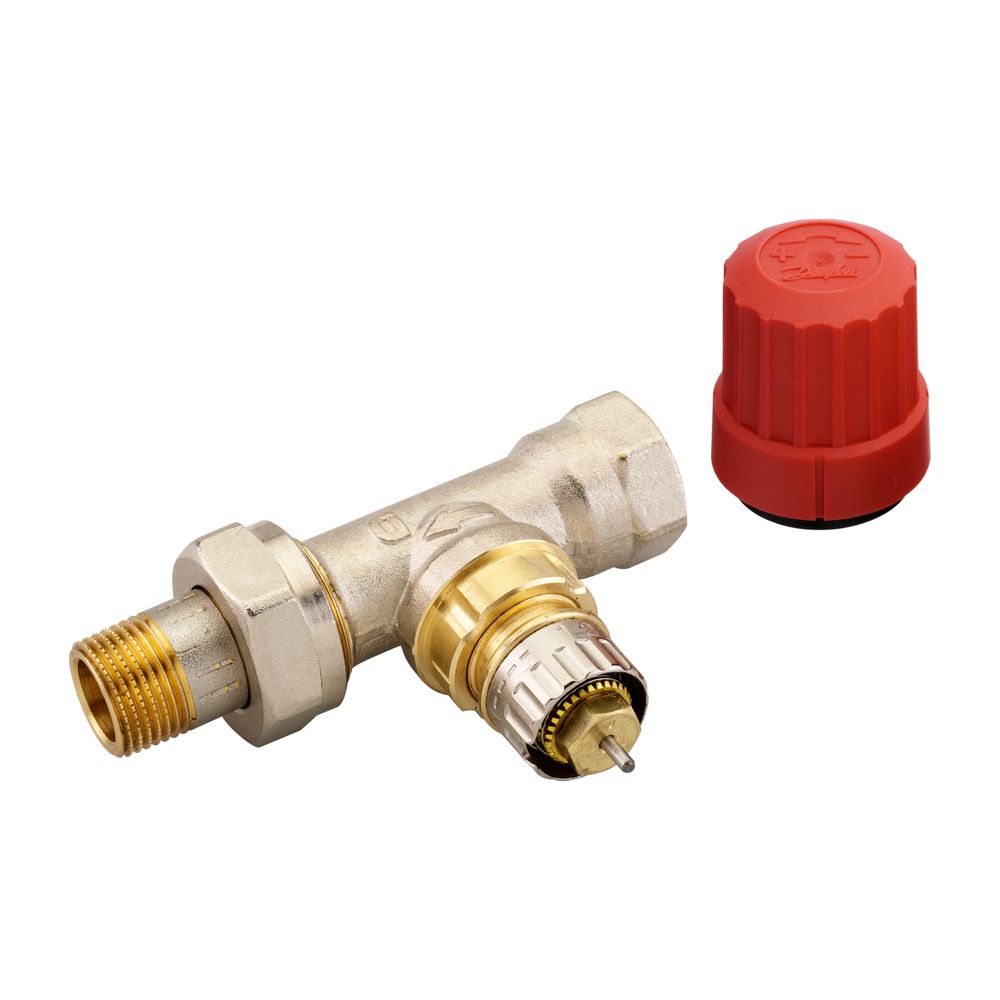

Danfoss Ventilgehäuse RA-N 10 R 3/8", Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 10 R 3/8" in Durchgangsausführung mit matt vernickelter Oberfläche ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert. Es zeichnet sich durch seine Voreinstellbarkeit aus und ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben. Das Ventilgehäuse eignet sich für Planungen nach DIN V 4701/10 und erfüllt die Anforderungen der Euronorm EN 215.

Für welche Heizsysteme ist das Danfoss Ventilgehäuse RA-N 10 geeignet?

Das Ventilgehäuse RA-N 10 ist primär für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen ausgelegt. Es ist kompatibel mit einer Reihe von Danfoss Fühlerelementen, darunter RA 2000, RA PLUS und RAW, sowie den Designfühlern RAX aus der X-tra Collection. Zudem lässt es sich mit thermischen Stellantrieben des Typs TWA kombinieren. In Verbindung mit Danfoss Fühlerelementen erfüllt das Ventil die Anforderungen der Euronorm EN 215 und ist für Planungen nach DIN V 4701/10 sowie für einen AP-Bereich von kleiner oder gleich 1 Kelvin gemäß Energieeinsparverordnung (EnEV) geeignet.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse des Danfoss Ventilgehäuses RA-N 10 besteht aus robustem Messing (MS 58) und ist matt vernickelt, was einen effektiven Oberflächenschutz bietet. Es ist als Durchgangsventil mit einem R 3/8 Zoll (DN 10) Heizkörperanschluss ausgeführt. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was eine Wartung ohne Entleerung der Heizungsanlage ermöglicht. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden.

Welche Funktionen bietet die Voreinstellung und welche Betriebsparameter sind zu beachten?

Das Ventilgehäuse ist voreinstellbar über eine Kulisse mit optischer Einstellkontrolle, was eine präzise Anpassung an die Systemanforderungen sicherstellt. Es bietet zudem die Möglichkeit zur Messung des Differenzdrucks. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert liegt bei 0,65 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2 Kelvin mit RA-Fühler beträgt 0,34 bis 0,56 m³/h.

Wie erfolgt die Montage und welche Wartungshinweise sind relevant?

Das Ventilgehäuse verfügt über einen Klick 22 Thermostatanschluss und ist als gerades Schlussstück mit Innengewinde ausgeführt. Es hat eine Bauhöhe von 47 mm und eine Anschlusslänge von 85 mm. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich. Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Typ: RA-N 10
• Anschlussgröße Heizkörper: R 3/8 Zoll (DN 10)
• Werkstoff Gehäuse: Messing MS 58
• Oberfläche: matt vernickelt
• Kvs-Wert: 0,65 m³/h
• Kv-Wert (AP Bereich 1/2K mit RA-Fühler): 0,34 bis 0,56 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Bauhöhe: 47 mm

Das Danfoss Ventilgehäuse RA-N 10 bietet eine zuverlässige und präzise Regelung für Heizkörper in Zweirohrsystemen. Mit seiner robusten Messingausführung, der Voreinstellung und der Möglichkeit, die O-Ring-Stopfbuchse unter Druck zu wechseln, erfüllt es die Anforderungen moderner Heizungsanlagen. Die Kompatibilität mit Danfoss Fühlerelementen und Stellantrieben, eine maximale Betriebstemperatur von 120 °C und ein Betriebsdruck von bis zu 10 bar unterstreichen die Leistungsfähigkeit dieses matt vernickelten Ventilgehäuses.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-N 10
• 1x Bauschutzkappe mit roter Stellschraube
