IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 150W, DN 150 PN 10, Schweißanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 150 W ist ein automatischer Zyklon-Abscheider für die effiziente Abscheidung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen. Mit einem Nenndurchmesser von DN 150, einer Druckstufe von PN 10 und einem robusten Schweißanschluss aus Stahl ist dieses Gerät für anspruchsvolle Anwendungen konzipiert. Die fortschrittliche Cyclone Abscheidetechnologie der 2. Generation ermöglicht eine hohe Abscheideleistung und verhindert Verstopfungen, wie sie bei herkömmlichen Filtern auftreten können.

Wie funktioniert die Cyclone-Abscheidetechnologie des Zeparo Cyclone Max?

Die Zeparo Cyclone Max Abscheider nutzen eine fortschrittliche Cyclone Abscheidetechnologie der 2. Generation. Diese ermöglicht eine Abscheidung von Partikeln ab einer Größe von 5 Mikrometer. Der Wirkungsgrad der Abscheidung steigt dabei mit zunehmender Fließgeschwindigkeit des Mediums. Im Gegensatz zu Filtersystemen kommt es bei dieser Technologie nicht zu Verstopfungen. Der abgeschiedene Schmutz wird in einer separaten Abscheidekammer gesammelt, die durch eine Platte vom Hauptstrom getrennt ist. Dies stellt eine kontinuierliche und effiziente Funktion sicher.

Welche Rolle spielt der Magnetstab bei der Abscheidung?

Bei Ausstattung mit einem Magnetstab werden Magnetitpartikel ebenfalls ab einer Mindestgröße von 5 Mikrometer abgeschieden. Die seitliche Positionierung des Cadmium-Neodym-Magnetstabs verbessert die Effizienz der Abscheidung von Magnetitpartikeln erheblich. Dies trägt dazu bei, das System vor den schädlichen Auswirkungen von Magnetitablagerungen zu schützen.

Welche Montagemöglichkeiten bietet der Abscheider?

Der IMI Pneumatex Zeparo Cyclone Max Abscheider kann sowohl vertikal als auch horizontal montiert werden, ohne dass dies die Abscheideleistung beeinträchtigt. Die Abscheidung nach dem Cyclone Prinzip arbeitet in jeder Montageposition. Der Abscheider ist für eine downward flow direction ausgelegt. Ein Entschlammungshahn mit Kappe zum Anschluss eines Schlauchs kann in zwei verschiedenen Positionen montiert werden, was die Flexibilität bei der Installation und Wartung erhöht.

Für welche Systeme und Medien ist der Abscheider geeignet?

Dieser Abscheider ist speziell für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert. Er ist für geschlossene Systeme geeignet und ermöglicht den Zusatz von Frostschutzmitteln bis zu einem Anteil von 50 %. Die robuste Bauweise mit einem Gehäuse aus Stahl und einem Schweißanschluss ermöglicht eine zuverlässige Funktion unter den Betriebsbedingungen dieser Anlagen. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 110 °C.

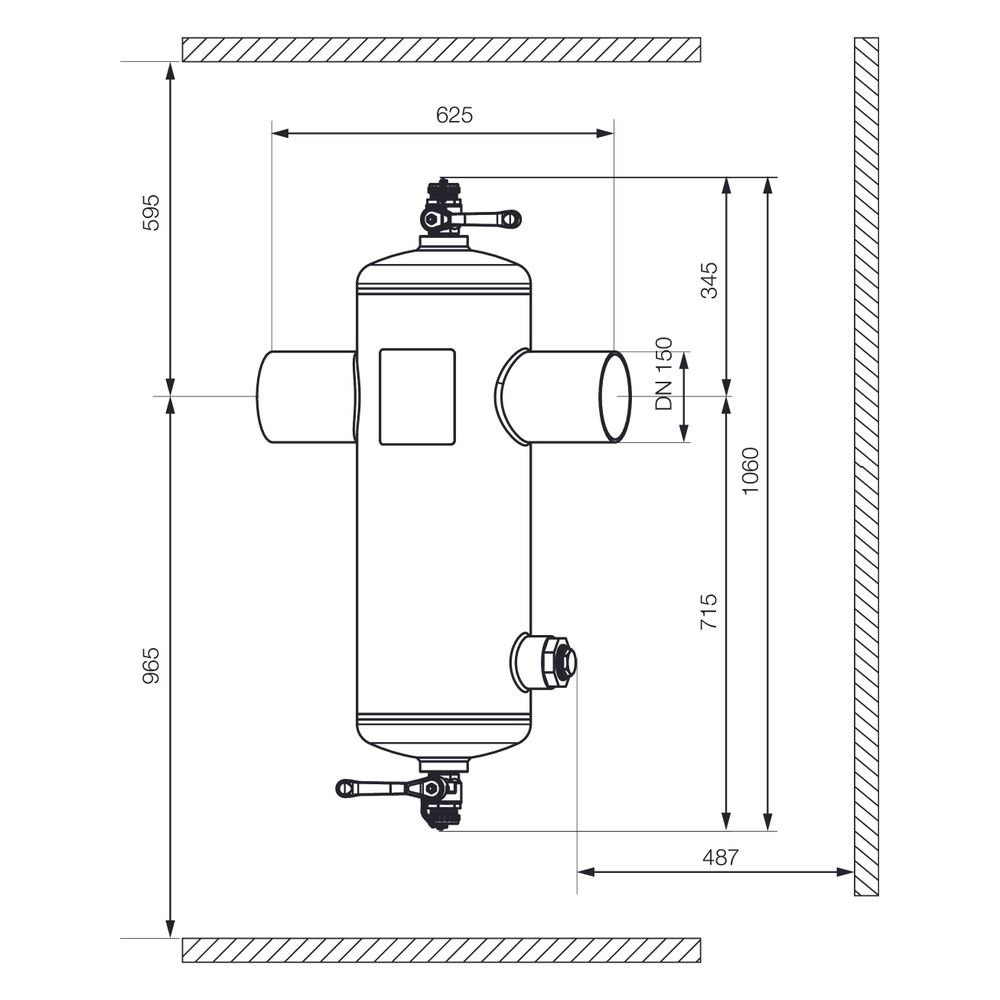

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 10
• Max. zul. Druck: 10 bar
• Max. Temperatur: 110 °C
• Min. Temperatur: -10 °C
• Nenndurchfluss: 93 m³/h
• Max. Durchfluss: 216 m³/h
• Max. Glykol-Mischung: 50 %
• Kvs-Wert: 201,5
• Baulänge: 350

Der IMI Pneumatex Zeparo Cyclone Max ZCX 150 W Abscheider bietet eine effektive Lösung zur Reinigung von Heiz-, Solar- und Kühlwassersystemen. Mit einem Nenndurchmesser von DN 150 und einer Druckstufe von PN 10 ist er für hohe Anforderungen ausgelegt. Die fortschrittliche Cyclone-Technologie ermöglicht die Abscheidung von Schmutz und Magnetit ab 5 Mikrometer bei einem Nenndurchfluss von 93 m³/h und einem maximalen Durchfluss von 216 m³/h, was die Systemeffizienz und -lebensdauer maßgeblich unterstützt.
