IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 50W, DN 50 PN 10, Schweißanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 50 W ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Entfernung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 10 bietet dieses Gerät eine zuverlässige Lösung für geschlossene Systeme. Die fortschrittliche Cyclone-Technologie der 2. Generation ermöglicht eine hohe Abscheideleistung und flexible Montageoptionen.

Wie arbeitet die Cyclone-Technologie des Zeparo Cyclone Max?

Die fortschrittliche Cyclone-Technologie der 2. Generation des IMI Pneumatex Zeparo Cyclone Max Abscheiders sorgt für eine effektive Abscheidung von Partikeln. Diese Technologie bietet eine im Vergleich zu herkömmlichen Systemen um das 5- bis 10-fache verbesserte Abscheideleistung. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden, wobei der Wirkungsgrad mit zunehmender Fließgeschwindigkeit steigt. Der abgeschiedene Schmutz sammelt sich in einer separaten, durch eine Platte getrennten Abscheidekammer, wodurch ein Verstopfen, wie es bei Filtern auftreten kann, vermieden wird.

Welche Rolle spielt der Magnetstab bei der Abscheidung?

Der IMI Pneumatex Abscheider Zeparo Cyclone Max kann mit einem seitlich positionierten Cadmium-Neodym-Magnetstab ausgestattet werden. Diese Anordnung verbessert die Effizienz bei der Abscheidung von Magnetitpartikeln erheblich. Auch kleinste Magnetitpartikel ab einer Mindestgröße von 5 Mikrometer werden durch das magnetische Funktionsprinzip zuverlässig aus dem System entfernt, was zur Reinheit des Wassers und zur Langlebigkeit der Anlage beiträgt.

Welche Installationsmöglichkeiten bietet der Abscheider?

Der IMI Pneumatex Zeparo Cyclone Max Abscheider ermöglicht eine flexible Installation. Eine vertikale wie auch horizontale Montage ist ohne Beeinträchtigung der Abscheideleistung möglich. Das Cyclone-Prinzip arbeitet in jeder Montageposition, auch bei downward flow direction. Der Abscheider verfügt über einen Schweißanschluss und einen Entschlammungshahn mit Kappe, der in zwei verschiedenen Positionen montiert werden kann und den Anschluss eines Schlauchs erlaubt. Ein automatischer Entlüfter ist ebenfalls integriert.

Für welche Systeme und Betriebsbedingungen ist der Abscheider geeignet?

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ist vielseitig einsetzbar und eignet sich für Heiz-, Solar- und Kühlwassersysteme. Er ist speziell für geschlossene Systeme konzipiert und kann mit Frostschutzmittelzusätzen von bis zu 50 % betrieben werden. Das Gehäuse aus Stahl ist für einen maximalen zulässigen Druck von 10 bar ausgelegt und hält Medientemperaturen von -10 Grad C bis 110 Grad C stand.

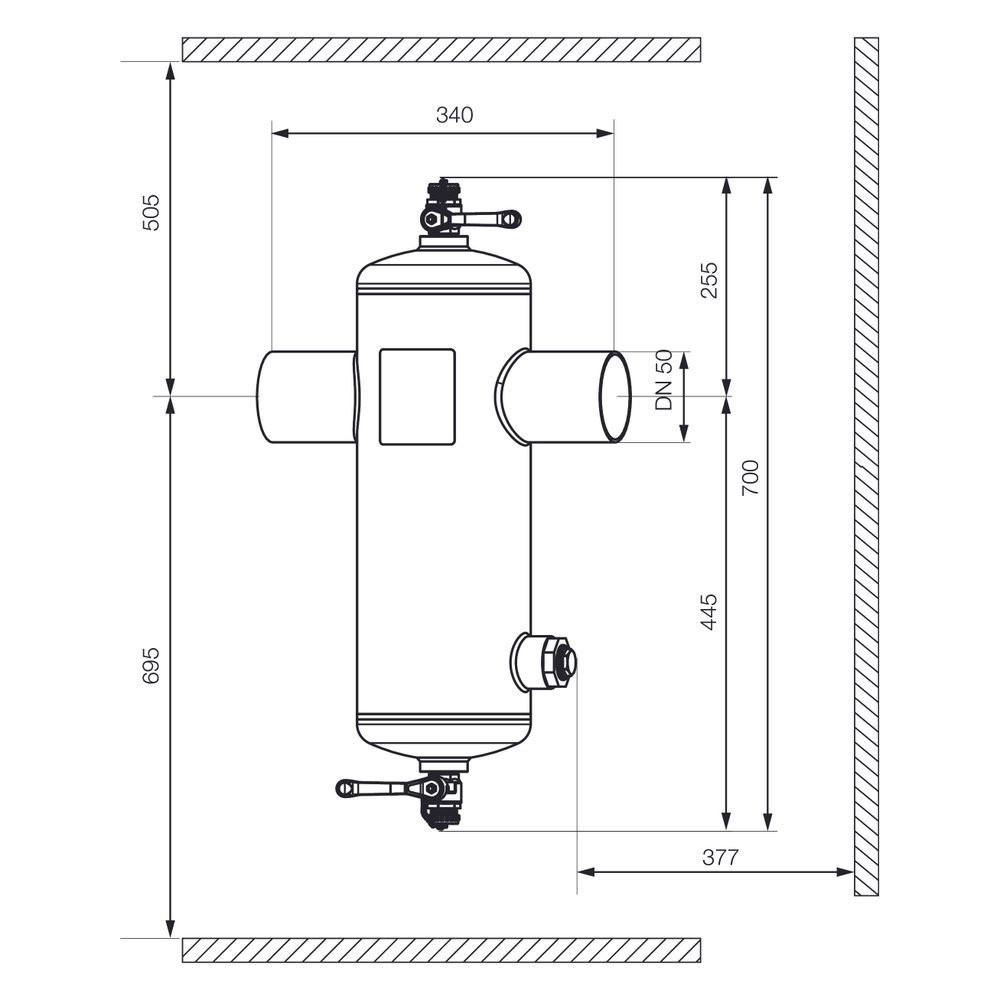

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 10
• Max. zul. Druck: 10 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 110 Grad C
• Max. Glykol-Mischung: 50 %
• Nenndurchfluss: 6 m3/h
• Max. Durchfluss: 24 m3/h
• Kvs-Wert: 21,3
• Werkstoff des Gehäuses: Stahl
• Baulänge: 350

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 50 W (DN 50, PN 10) stellt eine leistungsstarke und zuverlässige Lösung zur Entfernung von Schmutz und Magnetit in verschiedenen Wassersystemen dar. Seine fortschrittliche Cyclone-Technologie der 2. Generation und der optionale Cadmium-Neodym-Magnetstab sorgen für eine hohe Wasserqualität und tragen maßgeblich zur Effizienz und Langlebigkeit der Anlage bei. Mit einem breiten Temperaturbereich von -10 Grad C bis 110 Grad C ist dieser Abscheider eine robuste Komponente für geschlossene Heiz-, Solar- und Kühlsysteme.
