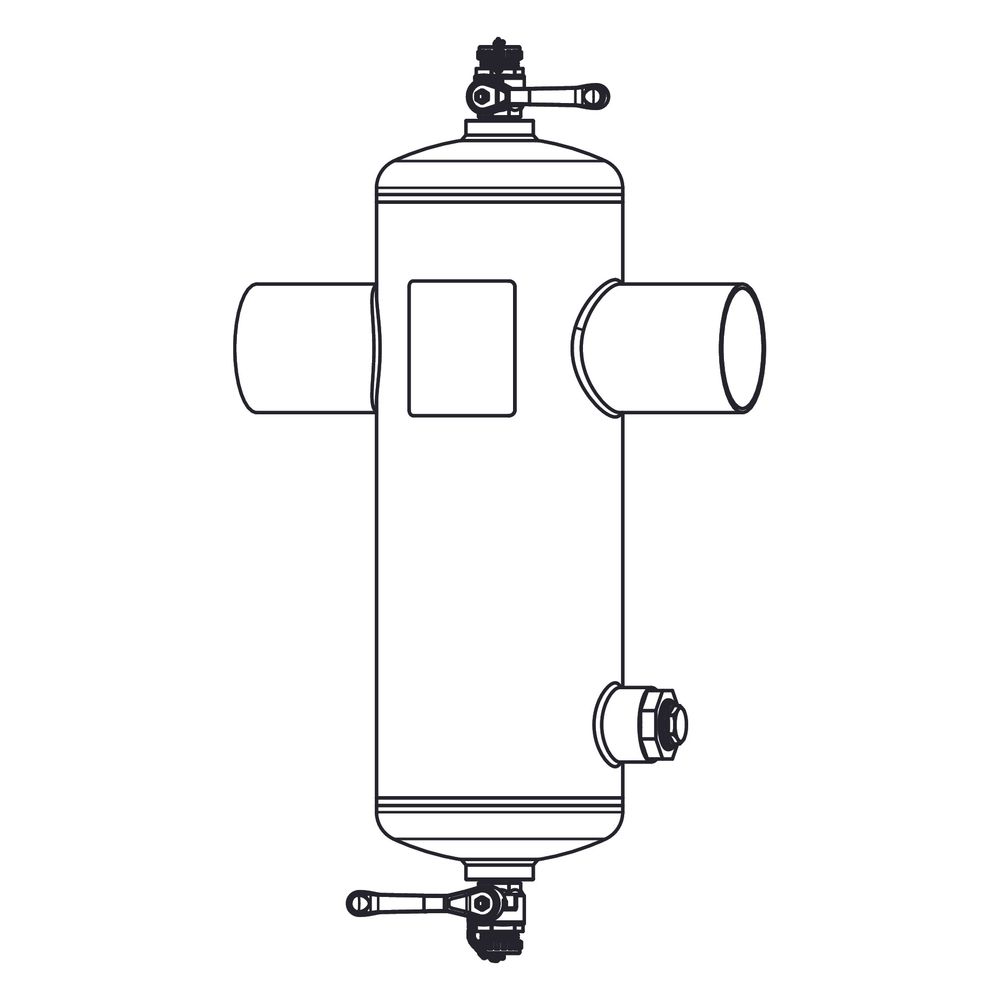

IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 80W, DN 80 PN 10, Schweißanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 80W ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Entfernung von Schmutz und Magnetit aus Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Ausgestattet mit der fortschrittlichen Cyclone Abscheidetechnologie der 2. Generation, bietet dieses Modell eine flexible Installation mit Schweißanschluss in DN 80 und ist für einen maximalen Druck von PN 10 ausgelegt. Die Montage ist sowohl vertikal als auch horizontal ohne Beeinträchtigung der Abscheideleistung möglich.

Wie funktioniert die Abscheidung von Schmutz und Magnetit?

Der Zeparo Cyclone Max ZCX 80W nutzt die einzigartige Cyclone Technologie der 2. Generation, die eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme bietet. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden. Der Wirkungsgrad des Abscheiders steigt mit zunehmender Fließgeschwindigkeit des Mediums. Abgeschiedener Schmutz sammelt sich in einer separaten Abscheidekammer, die durch eine Platte getrennt ist. Für eine verbesserte Abscheidung von Magnetitpartikeln ist das Gerät mit einem seitlich positionierten Cadmium-Neodym-Magnetstab ausgestattet. Das Whirl- und magnetische Funktionsprinzip sind integriert. Ein Verstopfen, wie es bei Filtern auftreten kann, wird durch dieses Prinzip vermieden.

Welche Vorteile bietet die Installation und Wartung?

Die Abscheidung nach dem Cyclone Prinzip arbeitet in jeder Montageposition, wodurch eine flexible vertikale oder horizontale Installation mit downward flow direction ohne Beeinträchtigung der Abscheideleistung möglich ist. Für die einfache Entschlammung ist ein Entschlammungshahn mit Kappe vorhanden, der den Anschluss eines Schlauchs ermöglicht und in zwei verschiedenen Positionen montiert werden kann. Das Gerät ist zudem mit einem automatischen Entlüfter ausgestattet.

Für welche Systeme ist der Abscheider geeignet?

Der Abscheider ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und verträgt einen Frostschutzmittelzusatz von bis zu 50%. Er ist ausschließlich für geschlossene Systeme geeignet. Die Mediumtemperatur im Dauerbetrieb kann zwischen -10 Grad C und 110 Grad C liegen, bei einem maximal zulässigen Druck von 10 bar. Das Gehäuse besteht aus robustem Stahl.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 10

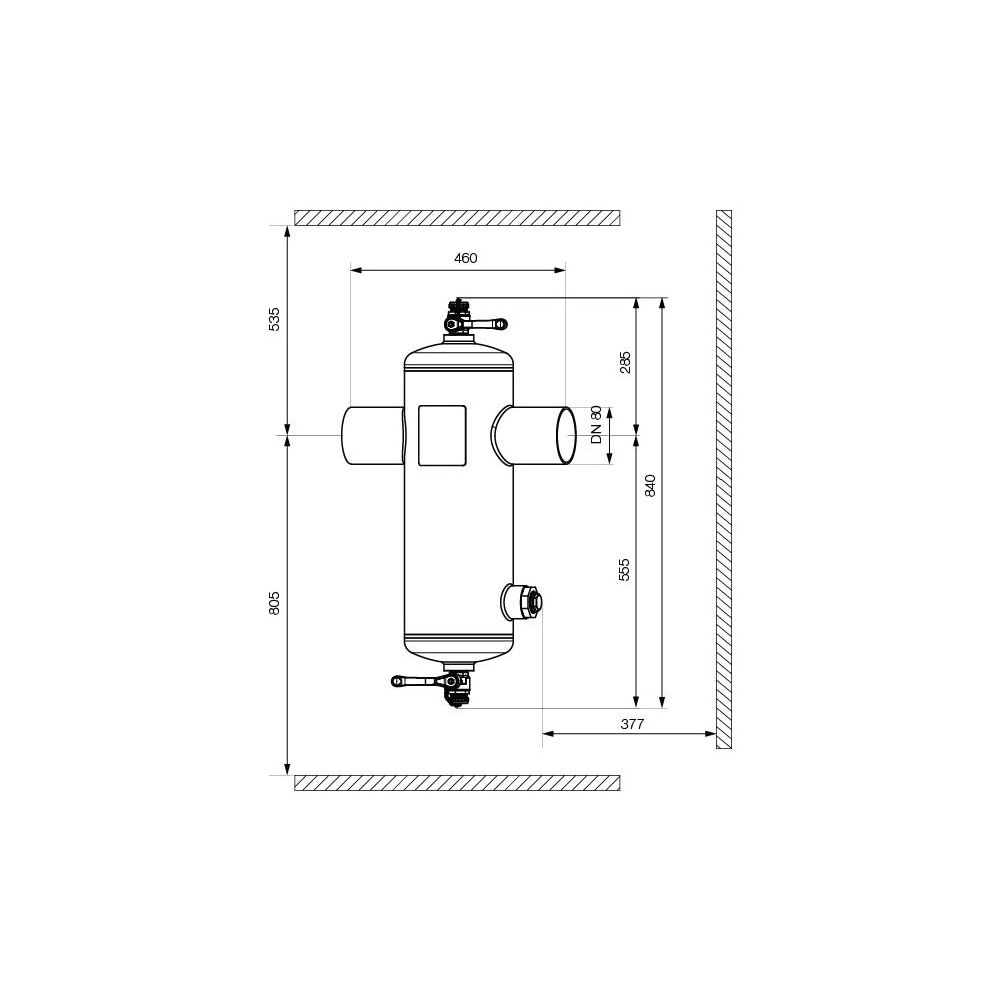

• Baulänge: 350
• Anschluss: Schweißanschluss
• Werkstoff Gehäuse: Stahl
• Max. Glykol-Mischung: 50 %
• Nenndurchfluss: 18 m3/h
• Max. Durchfluss: 56 m3/h
• Mediumtemperatur (Dauerbetrieb): -10 bis 110 °C
• Kvs-Wert: 57,1

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 80W bietet eine zuverlässige Lösung zur Reinhaltung von Heiz-, Solar- und Kühlwassersystemen. Mit seiner fortschrittlichen Cyclone Technologie und der Fähigkeit, Partikel ab 5 Mikrometer effektiv zu entfernen, trägt er zur Langlebigkeit der Anlage bei. Die robuste Stahlkonstruktion, ein maximaler Betriebsdruck von 10 bar und ein Temperaturbereich von -10 Grad C bis 110 Grad C unterstreichen die Leistungsfähigkeit dieses Abscheiders.
