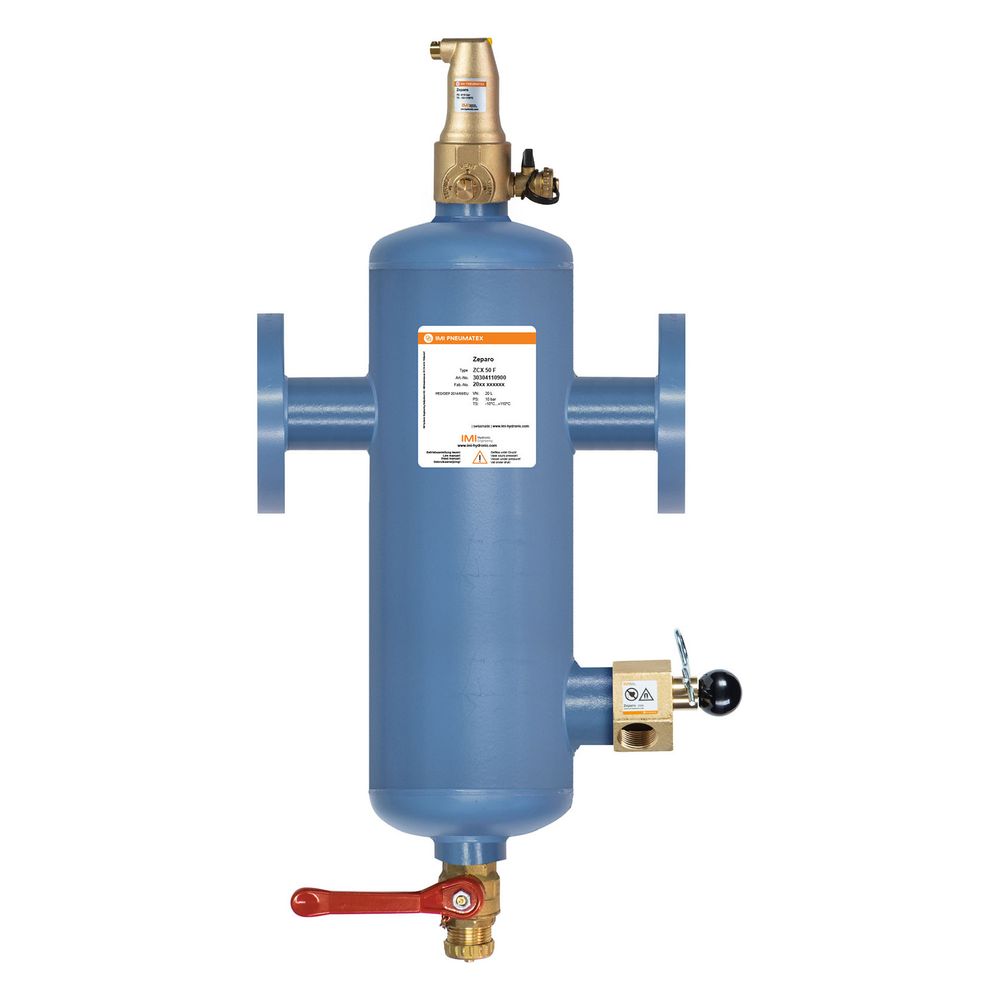

IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 80, DN 80 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 80 mit DN 80 und PN 10 ist ein automatischer Zyklon-Abscheider für die effiziente Entfernung von Schmutz und Magnetit aus Heiz-, Solar- und Kühlwassersystemen. Die fortschrittliche Cyclone Technologie der 2. Generation bietet eine hohe Abscheideleistung und ermöglicht eine flexible vertikale oder horizontale Montage. Er ist für einen Nenndurchmesser von DN 80 und eine Druckstufe von PN 10 ausgelegt und verfügt über einen Flanschanschluss.

Wie funktioniert die Abscheidung von Schmutz und Magnetit?

Der Zeparo Cyclone Max nutzt die Cyclone Technologie der 2. Generation, um Partikel ab einer Größe von 5 Mikrometer effektiv abzuscheiden. Bei Ausstattung mit einem Magnetstab werden auch Magnetitpartikel ab 5 Mikrometer erfasst. Die seitliche Positionierung des Cadmium-Neodym-Magnetstabs verbessert die Effizienz bei der Abscheidung von Magnetit. Der abgeschiedene Schmutz sammelt sich in einer separaten Abscheidekammer, die durch eine Platte getrennt ist. Ein Entschlammungshahn mit Kappe ermöglicht den Anschluss eines Schlauchs und kann in zwei verschiedenen Positionen montiert werden. Ein Verstopfen wie bei Filtern wird vermieden.

Welche Vorteile bietet die Cyclone Technologie?

Die Cyclone Technologie des IMI Pneumatex Abscheiders bietet eine 5 bis 10 Mal bessere Abscheideleistung im Vergleich zu herkömmlichen Systemen. Der Wirkungsgrad der Abscheidung steigt zudem mit zunehmender Fließgeschwindigkeit des Mediums, was eine zuverlässige Funktion unter verschiedenen Betriebsbedingungen ermöglicht.

Für welche Systeme ist der Abscheider geeignet?

Der Abscheider Zeparo Cyclone Max ist vielseitig einsetzbar und eignet sich für Heiz-, Solar- und Kühlwassersysteme. Er ist speziell für geschlossene Systeme konzipiert und kann mit einem Frostschutzmittelzusatz von bis zu 50 % betrieben werden.

Welche Montageoptionen sind verfügbar?

Die Konstruktion des Zeparo Cyclone Max ermöglicht eine flexible Installation. Der Abscheider kann sowohl vertikal als auch horizontal montiert werden, ohne dass die Abscheideleistung beeinträchtigt wird. Die Abscheidung nach dem Cyclone Prinzip arbeitet in jeder Montageposition, vorausgesetzt, die Fließrichtung ist nach unten (downward flow direction).

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe Gehäuse: PN 10
• Anschluss: Flansch
• Max. zul. Druck: 10 bar
• Mediumtemperatur (Dauerbetrieb): -10 - 110 °C
• Nenndurchfluss: 18 m3/h
• Max. Durchfluss: 56 m3/h
• Kvs-Wert: 57,1
• Werkstoff Gehäuse: Stahl
• Max. Glykol-Mischung: 50 %

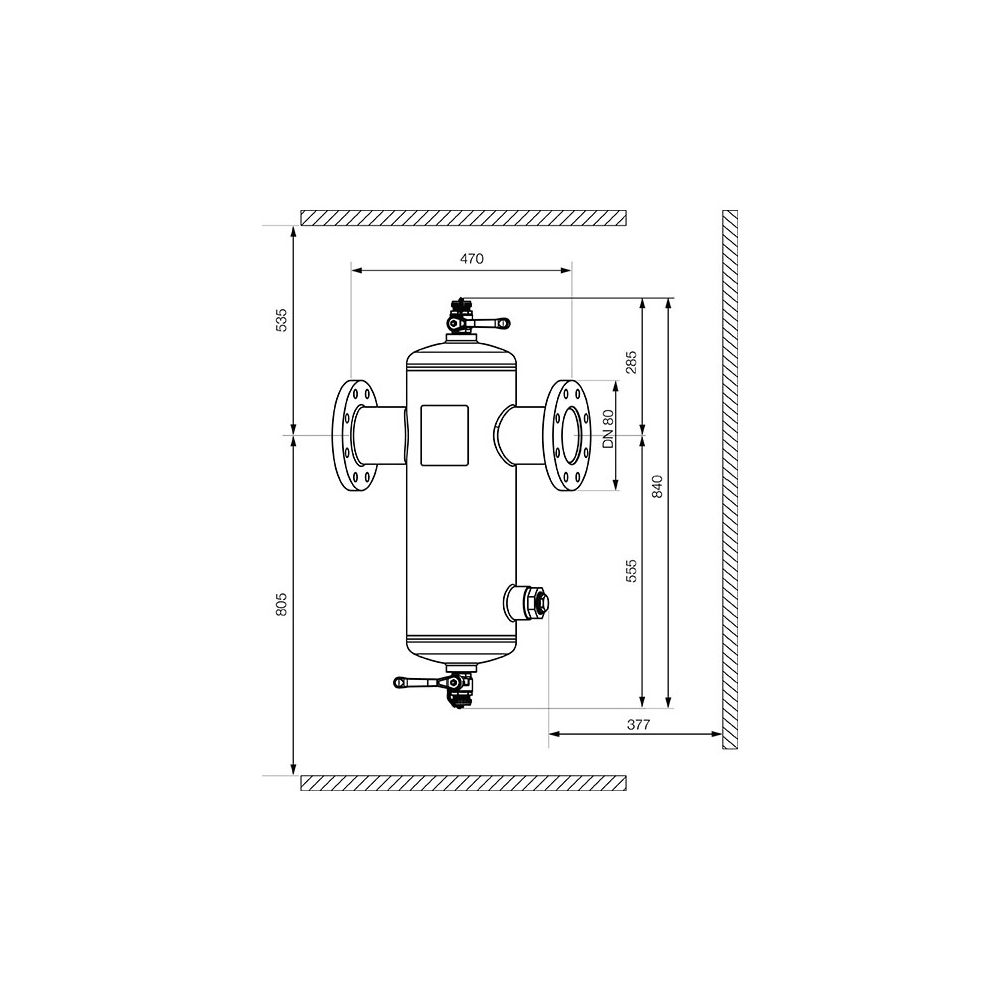

• Baulänge: 350

Der IMI Pneumatex Zeparo Cyclone Max ZCX 80 (DN 80, PN 10) stellt eine leistungsstarke Lösung zur Reinigung von Heiz-, Solar- und Kühlwassersystemen dar. Durch seine fortschrittliche Cyclone Technologie und die Fähigkeit, Partikel sowie Magnetit effektiv zu entfernen, trägt er zur Langlebigkeit der Anlagen bei. Mit einem maximalen Betriebsdruck von 10 bar und einem Temperaturbereich von -10 °C bis 110 °C ist dieser Abscheider eine zuverlässige Komponente für anspruchsvolle Anwendungen.
