IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 65, DN 65 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 65 ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Abscheidung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit einem Flanschanschluss nach DN 65 und einer Druckstufe PN 10 bietet dieses Gerät eine zuverlässige Lösung für geschlossene Systeme. Die fortschrittliche Cyclone-Technologie der 2. Generation ermöglicht die Abscheidung von Partikeln bereits ab einer Größe von 5 Mikrometer und erlaubt eine flexible vertikale oder horizontale Montage ohne Beeinträchtigung der Leistung.

Was zeichnet die Cyclone-Technologie aus?

Die Zeparo Cyclone Max Abscheider nutzen eine fortschrittliche Cyclone-Technologie der 2. Generation, die eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme bietet. Diese Technologie ermöglicht die Abscheidung von Partikeln ab einer Größe von 5 Mikrometer. Der Wirkungsgrad der Abscheidung steigt dabei mit zunehmender Fließgeschwindigkeit des Mediums. Ein wesentlicher Vorteil ist, dass diese Abscheider nicht verstopfen, im Gegensatz zu herkömmlichen Filtern. Der abgeschiedene Schmutz wird in einer separaten Abscheidekammer gesammelt, die durch eine Platte getrennt ist.

Wie funktioniert die Abscheidung von Magnetit?

Für die effektive Entfernung von Magnetitpartikeln ist der Abscheider mit einem Cadmium-Neodym-Magnetstab ausgestattet. Die seitliche Positionierung dieses Magnetstabs verbessert die Effizienz der Abscheidung von Magnetitpartikeln erheblich. Auch hier werden Partikel mit einer Mindestgröße von 5 Mikrometer zuverlässig abgeschieden. Das magnetische Funktionsprinzip ergänzt das Whirl-Funktionsprinzip der Cyclone-Technologie, um eine umfassende Reinigung des Systemwassers zu ermöglichen.

Welche Installations- und Betriebseigenschaften sind relevant?

Der IMI Pneumatex Zeparo Cyclone Max Abscheider kann sowohl vertikal als auch horizontal montiert werden, ohne dass dies die Abscheideleistung beeinträchtigt. Die Abscheidung nach dem Cyclone-Prinzip funktioniert in jeder Montageposition, auch bei downward flow direction. Das Gehäuse aus Stahl ist für einen maximalen zulässigen Druck von 10 bar ausgelegt und widersteht Medientemperaturen von -10 Grad C bis 110 Grad C. Ein Entschlammungshahn mit Kappe, der in zwei verschiedenen Positionen montiert werden kann, ermöglicht den einfachen Anschluss eines Schlauchs zur Entschlammung. Das Gerät ist für geschlossene Heiz-, Solar- und Kühlwassersysteme geeignet und verträgt einen Frostschutzmittelzusatz von bis zu 50. Ein automatischer Entlüfter ist ebenfalls integriert.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe Artikel: PN 10
• Anschluss: Flansch
• Werkstoff des Gehäuses: Stahl
• Max. zul. Druck: 10 bar
• Max. Temperatur: 110 Grad C
• Min. Temperatur: -10 Grad C
• Nenndurchfluss: 11 m3/h
• Max. Durchfluss: 40 m3/h

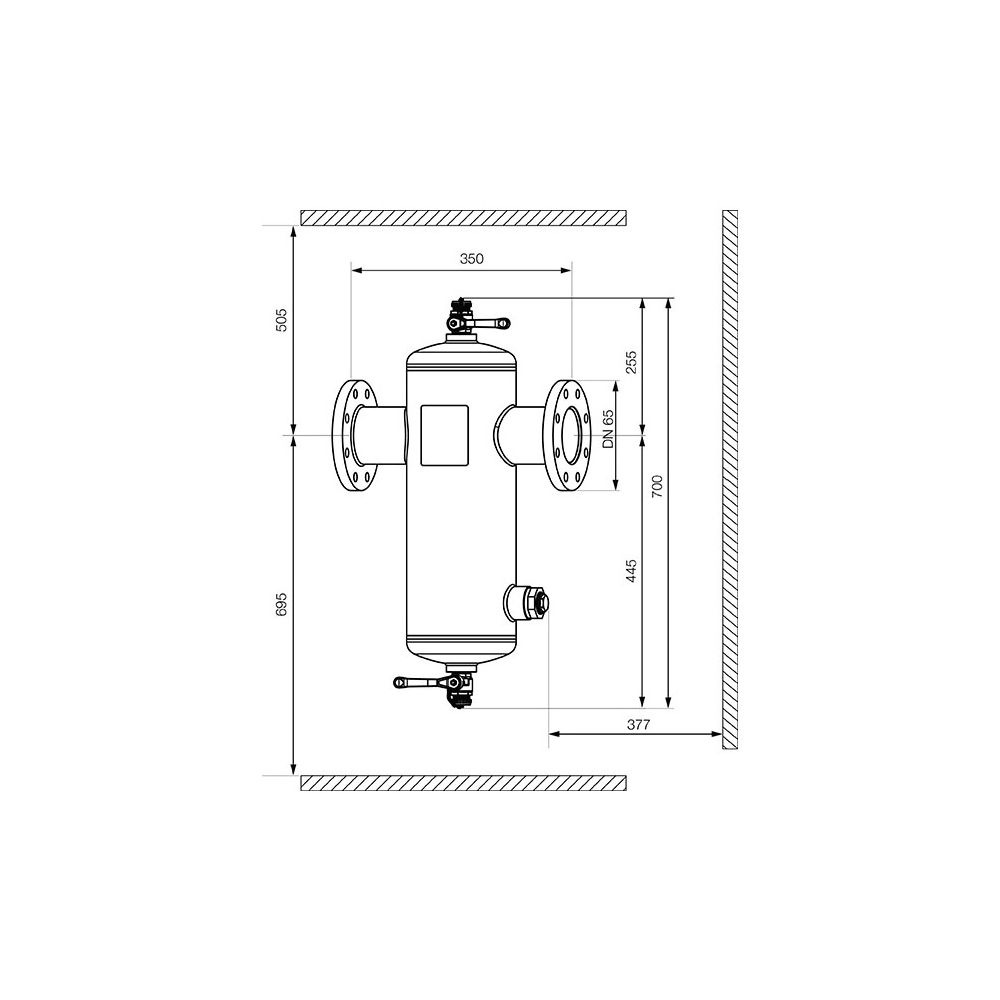

• Baulänge: 350

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 65 bietet eine leistungsstarke Lösung zur Reinigung von Heiz- und Kühlsystemen. Mit seiner fortschrittlichen Cyclone-Technologie der 2. Generation und der Fähigkeit, Partikel ab 5 Mikrometer sowie Magnetit effektiv abzuscheiden, trägt er zur Langlebigkeit und Effizienz der Anlagen bei. Die robuste Bauweise aus Stahl, die Eignung für Drücke bis 10 bar und Temperaturen von -10 Grad C bis 110 Grad C unterstreichen die Zuverlässigkeit dieses Abscheiders.
