IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 100W, DN 100 PN 10, Schweißanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 100W ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Abscheidung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 100 und einer Druckstufe von PN 10 ist dieses Gerät mit Schweißanschluss für geschlossene Systeme konzipiert und ermöglicht eine flexible vertikale oder horizontale Montage.

Wie funktioniert die fortschrittliche Cyclone-Technologie?

Der Zeparo Cyclone Max nutzt die innovative Cyclone-Abscheidetechnologie der 2. Generation, die eine verbesserte Abscheideleistung im Vergleich zu herkömmlichen Systemen bietet. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden. Der Wirkungsgrad der Abscheidung steigt mit zunehmender Fließgeschwindigkeit. Der abgeschiedene Schmutz sammelt sich in einer separaten Abscheidekammer, die durch eine Platte getrennt ist, wodurch ein Verstopfen, wie es bei Filtern auftreten kann, vermieden wird. Das System integriert sowohl ein Whirl- als auch ein magnetisches Funktionsprinzip.

Welche Vorteile bietet der Magnetstab bei der Abscheidung?

Zur weiteren Steigerung der Effizienz bei der Abscheidung von Magnetitpartikeln ist der Zeparo Cyclone Max mit einem internen Cadmium-Neodym-Magnetstab ausgestattet. Dieser Magnetstab ist seitlich positioniert und trägt dazu bei, auch kleinste Magnetitpartikel ab 5 Mikrometer effektiv aus dem Systemwasser zu entfernen.

Für welche Systeme und Medien ist der Abscheider geeignet?

Dieser Abscheider ist vielseitig einsetzbar in Heiz-, Solar- und Kühlwassersystemen. Er ist für geschlossene Systeme ausgelegt und kann mit einem Frostschutzmittelzusatz von bis zu 50 % betrieben werden. Die robuste Konstruktion aus Stahl für Gehäuse und Anschluss trägt zu einer langen Lebensdauer bei.

Welche Installationsmöglichkeiten und Wartungsfunktionen sind vorhanden?

Die Abscheidung nach dem Cyclone-Prinzip funktioniert in jeder Montageposition. Der Abscheider kann sowohl horizontal als auch vertikal montiert werden, auch mit downward flow direction, ohne die Abscheideleistung zu beeinträchtigen. Ein automatischer Entlüfter ist integriert. Für die Entschlammung steht ein Entschlammungshahn mit Kappe zur Verfügung, der den Anschluss eines Schlauchs ermöglicht und in zwei verschiedenen Positionen montiert werden kann.

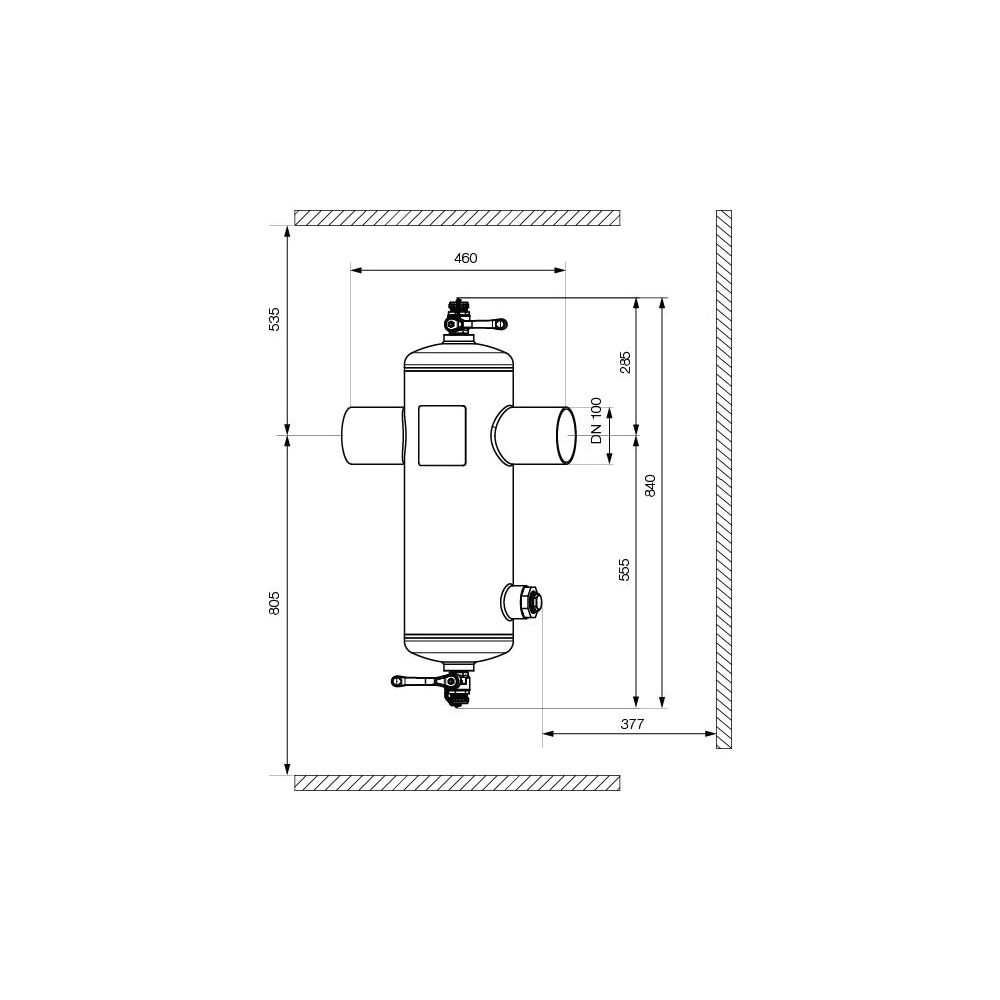

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 10
• Anschluss: Schweißende
• Werkstoff des Gehäuses: Stahl
• Max. zul. Druck: 10 bar
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
• Nenndurchfluss: 33 m³/h
• Max. Durchfluss: 95 m³/h
• Baulänge: 350 mm
• Max. Glykol-Mischung: 50 %

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 100W bietet eine effektive Lösung zur Systempflege in Heiz-, Solar- und Kühlwassersystemen. Durch die fortschrittliche Cyclone-Technologie der 2. Generation, die Abscheidung von Partikeln ab 5 Mikrometer und die Möglichkeit eines Frostschutzmittelzusatzes von bis zu 50 %, trägt er maßgeblich zur Langlebigkeit und Effizienz der Anlagen bei. Mit einem Nenndurchmesser von DN 100, einer Druckstufe von PN 10 und einem breiten Mediumtemperaturbereich von -10 °C bis 110 °C ist dieser Abscheider eine zuverlässige Komponente für sauberes Systemwasser.
