IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 50, DN 50 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 50 ist ein automatischer Zyklon-Abscheider für die effiziente Abscheidung von Schmutz und Magnetit in Heiz- und Kühlwassersystemen. Mit einem DN 50 Flanschanschluss und einer Druckstufe von PN 10 ist er für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und verträgt einen Frostschutzmittelzusatz von bis zu 50 Prozent.

Wie funktioniert die Cyclone-Technologie des Zeparo Cyclone Max?

Die Zeparo Cyclone Max Abscheider von IMI Pneumatex nutzen eine fortschrittliche Cyclone-Abscheidetechnologie der 2. Generation. Diese Technologie bietet eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme. Partikel ab einer Größe von 5 Mikrometer werden effektiv abgeschieden. Ein wesentlicher Vorteil ist, dass der Wirkungsgrad mit zunehmender Fließgeschwindigkeit steigt und es zu keinem Verstopfen kommt, wie es bei Filtern der Fall sein kann. Der abgeschiedene Schmutz wird in einer separaten Abscheidekammer gesammelt.

Welche Funktionen unterstützen die Abscheidung von Schmutz und Magnetit?

Für die Abscheidung von Schmutz und Magnetit ist der automatische Zyklon-Abscheider in Ausführung Dirt vorgesehen. Bei Ausstattung mit einem Magnetstab werden Partikel mit einer Mindestgröße von 5 Mikrometer abgeschieden. Die seitliche Positionierung des Cadmium-Neodym-Magnetstabs verbessert die Effizienz der Abscheidung von Magnetitpartikeln. Zusätzlich ist ein Entschlammungshahn mit Kappe zum Anschluss eines Schlauchs vorhanden, der in zwei verschiedenen Positionen montiert werden kann.

Welche Montageoptionen bietet der Abscheider?

Der IMI Pneumatex Zeparo Cyclone Max Abscheider zeichnet sich durch seine hohe Flexibilität bei der Installation aus. Eine vertikale wie auch horizontale Montage ist ohne Beeinträchtigung der Abscheideleistung möglich. Das Cyclone-Prinzip arbeitet in jeder Montageposition zuverlässig, was die Planung und Integration in verschiedene Anlagentypen vereinfacht. Die Montage kann sowohl horizontal als auch vertikal mit Downward Flow Direction erfolgen.

Für welche Systeme ist der Abscheider geeignet und welche weiteren Merkmale besitzt er?

Der Abscheider ist mit einem automatischen Entlüfter ausgestattet, der die kontinuierliche Entfernung von Luft aus dem System sicherstellt. Das Gehäuse besteht aus Stahl. Das Gerät ist für den Einsatz in geschlossenen Heiz-, Solar- und Kühlwassersystemen geeignet und verträgt einen Frostschutzmittelzusatz von bis zu 50 Prozent.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe Artikel: PN 10
• Anschluss: Flansch
• Werkstoff Gehäuse: Stahl
• Max. zul. Druck: 10 bar
• Max. Temperatur: 110 °C
• Min. Temperatur: -10 °C
• Nenndurchfluss: 6 m³/h
• Max. Durchfluss: 24 m³/h
• Kvs-Wert: 21,3
• Max. Glykol-Mischung: 50 %

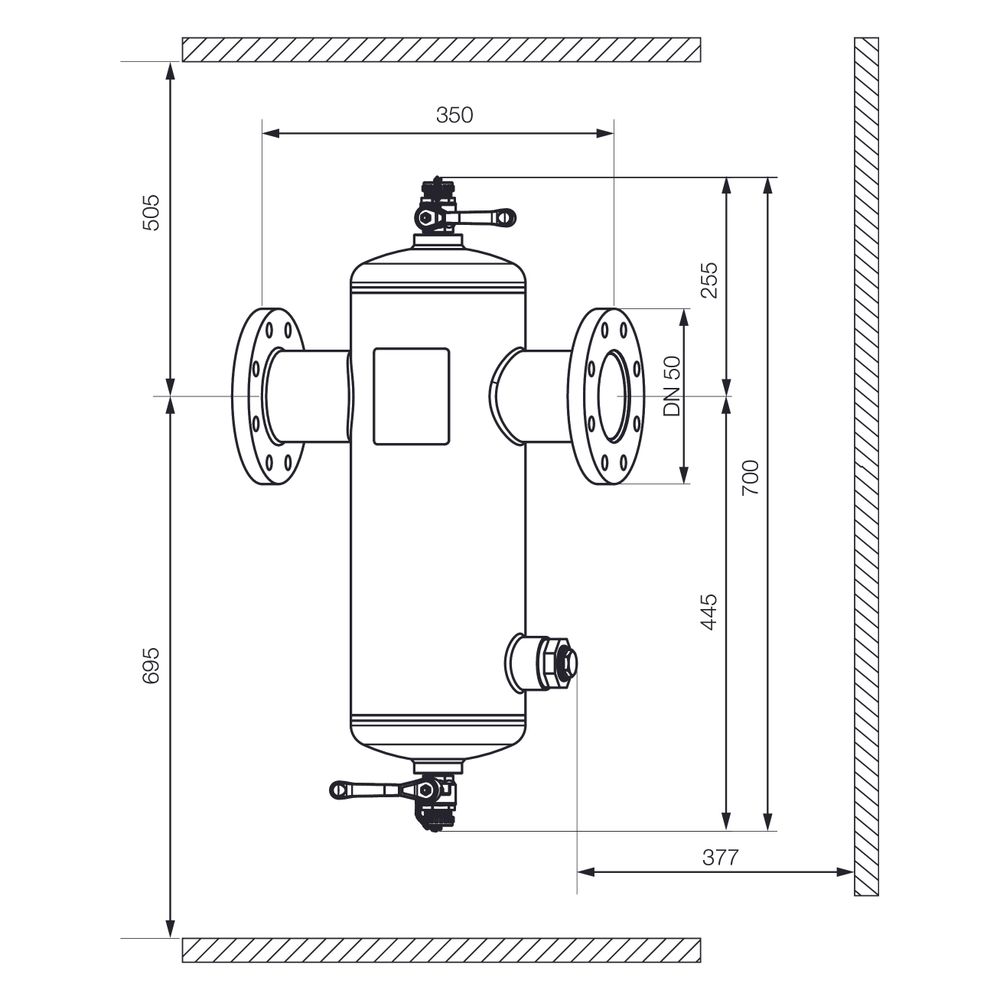

• Baulänge: 350

Der IMI Pneumatex Zeparo Cyclone Max ZCX 50 Abscheider ist eine leistungsstarke Lösung zur Aufrechterhaltung der Systemeffizienz in Heiz-, Solar- und Kühlkreisläufen. Mit einer maximalen Betriebstemperatur von 110 °C und einem Nenndurchfluss von 6 m³/h sorgt dieses Gerät für eine zuverlässige Entfernung von Schmutz und Magnetit, was die Lebensdauer der Anlage verlängert und Betriebskosten senkt. Die robuste Stahlkonstruktion und der DN 50 Flanschanschluss ermöglichen eine sichere Integration in bestehende Systeme.
